OPEL COMBO D 2017.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017.5, Model line: COMBO D, Model: OPEL COMBO D 2017.5Pages: 211, PDF-Größe: 4.73 MB
Page 51 of 211

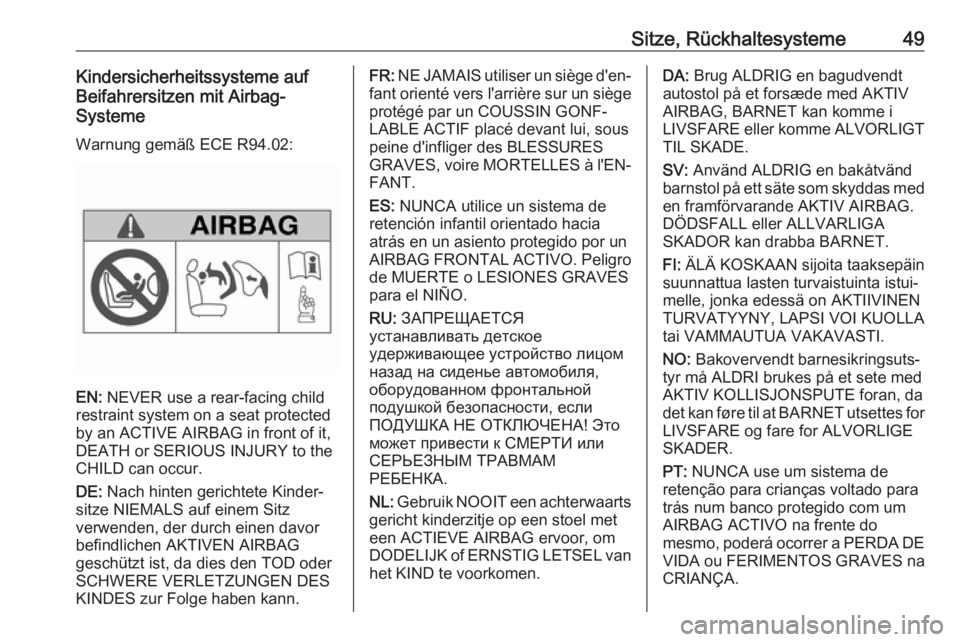

Sitze, Rückhaltesysteme49Kindersicherheitssysteme auf
Beifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
Page 52 of 211

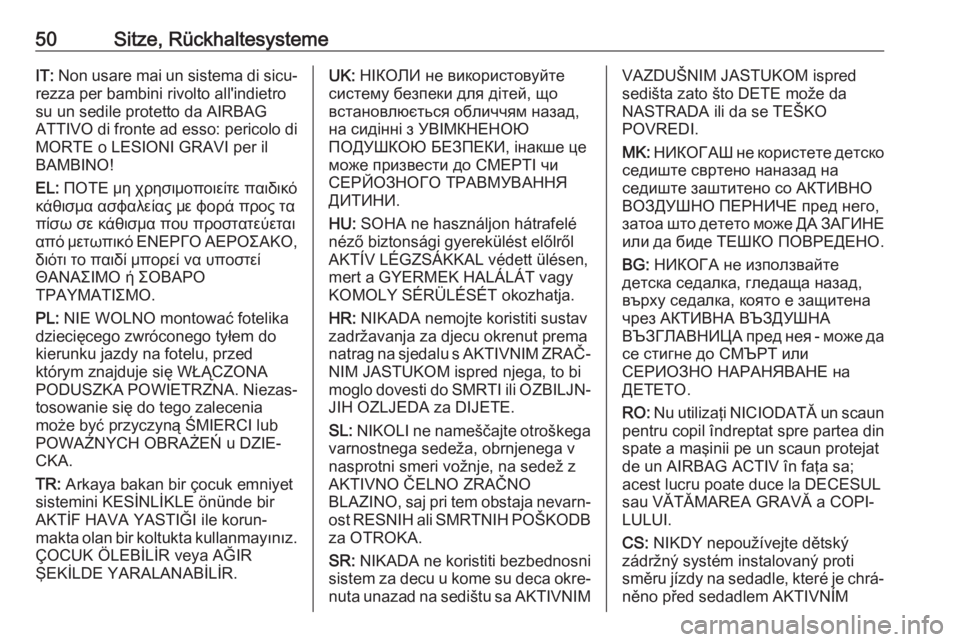

50Sitze, RückhaltesystemeIT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐ tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevarn‐ ost RESNIH ali SMRTNIH POŠKODB
za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIMVAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
Page 53 of 211

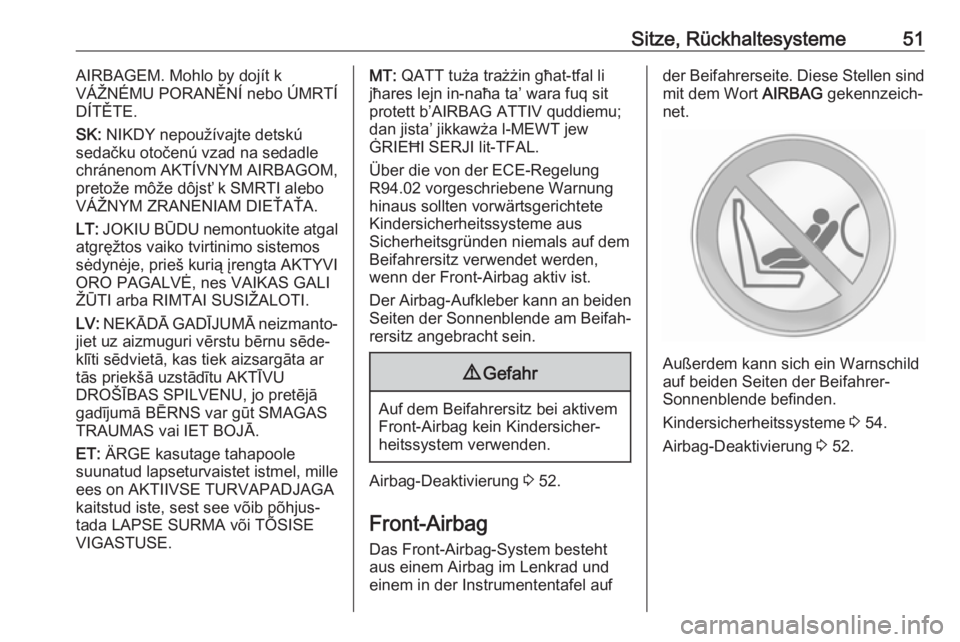

Sitze, Rückhaltesysteme51AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU
DROŠĪBAS SPILVENU, jo pretējā
gadījumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
Über die von der ECE-Regelung
R94.02 vorgeschriebene Warnung
hinaus sollten vorwärtsgerichtete
Kindersicherheitssysteme aus
Sicherheitsgründen niemals auf dem
Beifahrersitz verwendet werden,
wenn der Front-Airbag aktiv ist.
Der Airbag-Aufkleber kann an beiden Seiten der Sonnenblende am Beifah‐
rersitz angebracht sein.9 Gefahr
Auf dem Beifahrersitz bei aktivem
Front-Airbag kein Kindersicher‐
heitssystem verwenden.
Airbag-Deaktivierung 3 52.
Front-Airbag Das Front-Airbag-System bestehtaus einem Airbag im Lenkrad undeinem in der Instrumententafel auf
der Beifahrerseite. Diese Stellen sind
mit dem Wort AIRBAG gekennzeich‐
net.
Außerdem kann sich ein Warnschild
auf beiden Seiten der Beifahrer-
Sonnenblende befinden.
Kindersicherheitssysteme 3 54.
Airbag-Deaktivierung 3 52.
Page 54 of 211

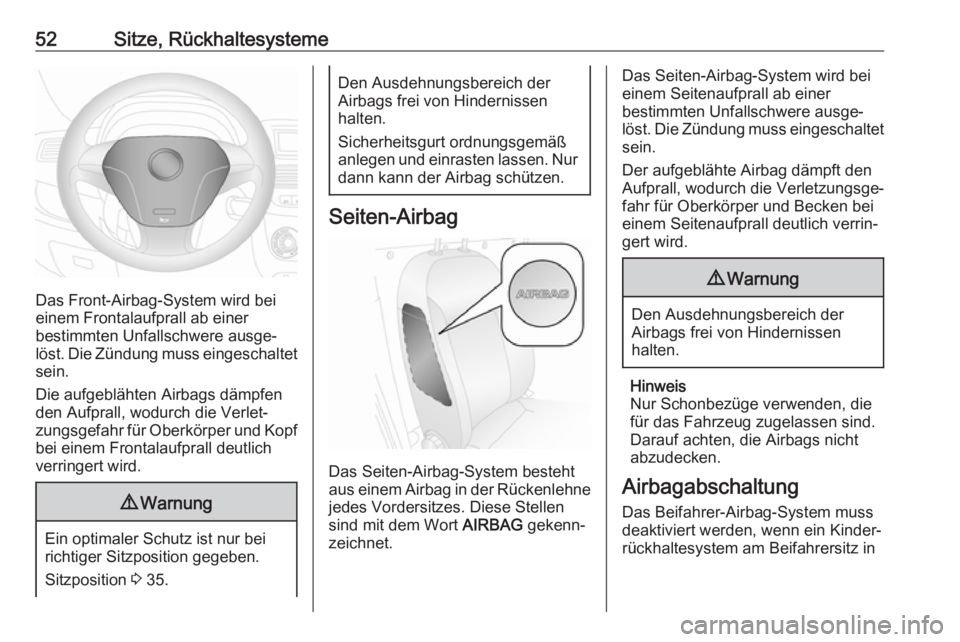

52Sitze, Rückhaltesysteme
Das Front-Airbag-System wird bei
einem Frontalaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet sein.
Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf
bei einem Frontalaufprall deutlich
verringert wird.
9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 35.
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Sicherheitsgurt ordnungsgemäß anlegen und einrasten lassen. Nur dann kann der Airbag schützen.
Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne
jedes Vordersitzes. Diese Stellen
sind mit dem Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Seitenaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.9 Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht
abzudecken.
Airbagabschaltung Das Beifahrer-Airbag-System muss
deaktiviert werden, wenn ein Kinder‐
rückhaltesystem am Beifahrersitz in
Page 55 of 211

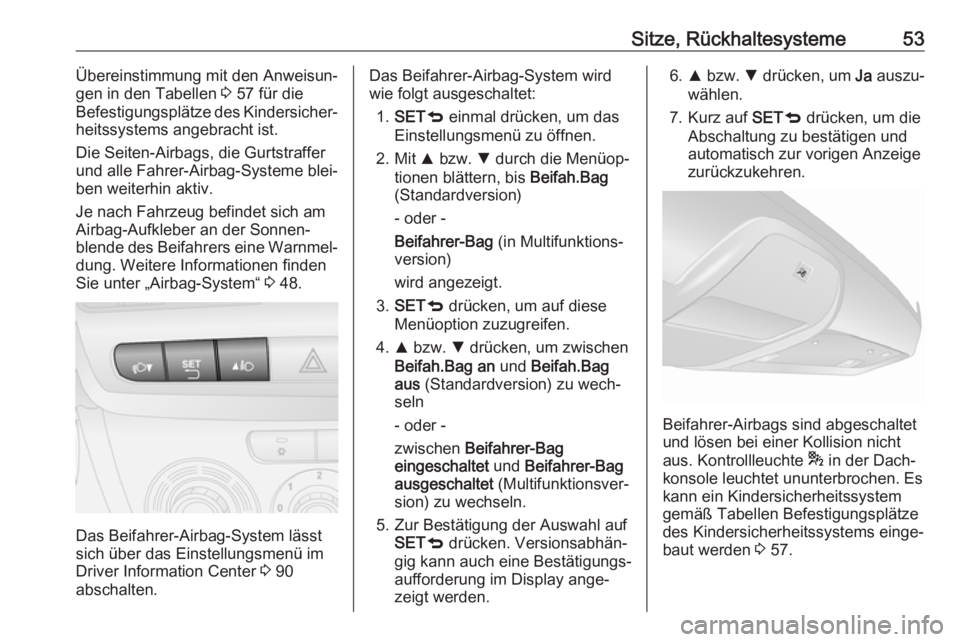

Sitze, Rückhaltesysteme53Übereinstimmung mit den Anweisun‐
gen in den Tabellen 3 57 für die
Befestigungsplätze des Kindersicher‐
heitssystems angebracht ist.
Die Seiten-Airbags, die Gurtstraffer
und alle Fahrer-Airbag-Systeme blei‐
ben weiterhin aktiv.
Je nach Fahrzeug befindet sich am
Airbag-Aufkleber an der Sonnen‐
blende des Beifahrers eine Warnmel‐
dung. Weitere Informationen finden
Sie unter „Airbag-System“ 3 48.
Das Beifahrer-Airbag-System lässt
sich über das Einstellungsmenü im Driver Information Center 3 90
abschalten.
Das Beifahrer-Airbag-System wird
wie folgt ausgeschaltet:
1. SET q einmal drücken, um das
Einstellungsmenü zu öffnen.
2. Mit R bzw. S durch die Menüop‐
tionen blättern, bis Beifah.Bag
(Standardversion)
- oder -
Beifahrer-Bag (in Multifunktions‐
version)
wird angezeigt.
3. SET q drücken, um auf diese
Menüoption zuzugreifen.
4. R bzw. S drücken, um zwischen
Beifah.Bag an und Beifah.Bag
aus (Standardversion) zu wech‐
seln
- oder -
zwischen Beifahrer-Bag
eingeschaltet und Beifahrer-Bag
ausgeschaltet (Multifunktionsver‐
sion) zu wechseln.
5. Zur Bestätigung der Auswahl auf SET q drücken. Versionsabhän‐
gig kann auch eine Bestätigungs‐
aufforderung im Display ange‐
zeigt werden.6. R bzw. S drücken, um Ja auszu‐
wählen.
7. Kurz auf SETq drücken, um die
Abschaltung zu bestätigen und
automatisch zur vorigen Anzeige
zurückzukehren.
Beifahrer-Airbags sind abgeschaltet
und lösen bei einer Kollision nicht
aus. Kontrollleuchte * in der Dach‐
konsole leuchtet ununterbrochen. Es
kann ein Kindersicherheitssystem
gemäß Tabellen Befestigungsplätze
des Kindersicherheitssystems einge‐
baut werden 3 57.
Page 56 of 211
54Sitze, Rückhaltesysteme9Gefahr
Den Beifahrer-Airbag nur bei
Verwendung eines Kindersicher‐ heitssystems und gemäß den
Anweisungen und Einschränkun‐
gen in Tabelle 3 57 deaktivieren.
Bei deaktiviertem Airbag besteht
andernfalls für einen Insassen auf dem Beifahrersitz tödliche Verlet‐
zungsgefahr.
Solange die Kontrollleuchte * nicht
aufleuchtet, löst das Beifahrer-
Airbag‑System bei einer Kollision
aus.
Wenn die Kontrollanzeigen * und v
gleichzeitig leuchten, liegt eine
Systemstörung vor. Der Systemsta‐
tus ist nicht erkennbar, deshalb darf
niemand auf dem Beifahrersitz Platz
nehmen. Umgehend eine Werkstatt
kontaktieren.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten Änderung erhalten.
Kontrollleuchte v für Airbag-System
und Gurtstraffer 3 82.
Kontrollleuchte * für Airbag‐
abschaltung 3 83.
Wiedereinschalten des Beifahrer-
Airbag-Systems: siehe Driver Infor‐
mation Center 3 90.Kinderrückhaltesys‐
teme
Kindersicherheitssystem9 Gefahr
Bei der Verwendung eines rück‐
wärtsgerichteten Kindersicher‐
heitssystems auf dem Beifahrer‐
sitz muss das Beifahrer-Airbag-
System deaktiviert werden. Dies
gilt wie in Tabelle 3 57 angege‐
ben auch für vorwärtsgerichtete
Kindersicherheitssysteme.
Airbag-Deaktivierung 3 52.
Airbag-Aufkleber 3 48.
Wir empfehlen ein Kindersicherheits‐ system, das speziell auf das Fahr‐
zeug abgestimmt ist. Bitte wenden
Sie sich für weitere Informationen an
Ihre Werkstatt.
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden
Nutzungs- und Einbauanweisungen
Page 57 of 211
Sitze, Rückhaltesysteme55sowie die mit dem Kindersicherheits‐
system mitgelieferten Anweisungen
beachten.
Halten Sie immer lokale oder natio‐ nale Vorschriften ein. In manchen
Ländern ist die Benutzung von
Kindersicherheitssystemen auf
bestimmten Sitzplätzen verboten.
Kindersicherheitssysteme können
befestigt werden mit:
● Dreipunkt-Sicherheitsgurt
● ISOFIX-Halterungen
● Top-Tether
Dreipunkt-Sicherheitsgurt Kindersicherheitssysteme könnenmit einem Dreipunkt-Sicherheitsgurt
befestigt werden 3 46.
Je nach Größe des verwendeten
Kindersicherheitssystems und
Modellvariante kann das Kindersi‐
cherheitssystem an bestimmten
Rücksitzen der 2. Sitzreihe befestigt werden 3 57.ISOFIX-Halterungen
Die ISOFIX-Befestigungsbügel sind
durch ISOFIX-Aufkleber auf der
Rückenlehne gekennzeichnet.
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
den ISOFIX-Befestigungsbügeln
befestigen.
Bei Befestigung mit ISOFIX-Halterun‐
gen dürfen allgemein für ISOFIX
zugelassene Kindersicherheitssys‐
teme verwendet werden.
Ein Top-Tether-Gurt muss zusätzlich
zu den ISOFIX-Montagehalterungen
verwendet werden.
Zulässige Befestigungspositionen für
ISOFIX -Kindersicherheitssysteme
sind in den Tabellen mit <, IL und
IUF markiert.
Top-Tether-Befestigungsösen
Auf der Rückseite des Sitzes befin‐
den sich Top-Tether-Befestigungsö‐
sen.
Zusätzlich zu den ISOFIX-Befesti‐ gungshalterungen den Top-Tether-
Befestigungsgurt an den Top-Tether-
Befestigungsösen verankern. Der
Gurt muss zwischen den beiden
Führungsstangen der Kopfstütze
verlaufen.
Page 58 of 211
56Sitze, RückhaltesystemeDie Positionen für ISOFIX-Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
3 57 gekennzeichnet.
Wahl des richtigen Systems
Am einfachsten lässt sich ein Kinder‐ sicherheitssystem auf den Rücksit‐
zen anbringen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐
zeug befördert werden. Dadurch wird
gewährleistet, dass bei einem Unfall
die noch schwache Wirbelsäule des
Kindes weniger stark belastet wird.
Geeignete Rückhaltesysteme sind
die, die geltende UN ECE-Anforde‐
rungen erfüllen. Beachten Sie örtliche
Gesetze und Vorschriften zum
verpflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das einzubau‐ ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐ tigen Stelle eingebaut wird, siehe
folgende Tabelle.Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite
ein- und aussteigen lassen.
Wenn das Kindersicherheitssystem nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.
Kindersicherung 3 24.
Page 59 of 211
Sitze, Rückhaltesysteme57Befestigungsplätze des Kindersicherheitssystems
Zulässige Möglichkeiten der Befestigung für Kindersicherheitssysteme
Gewichts- bzw. Altersklasse
BeifahrersitzZweite ReiheDritte Reiheaktivierter Airbagdeaktivierter AirbagAußensitzMittelsitzGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1U,
oder ca. sechs bis 12 JahreXXUUX1:Beim Sichern mit einem Dreipunkt-Sicherheitsgurt den Sitz in die oberste Stellung bringen und darauf achten, dass
der Sicherheitsgurt von der oberen Verankerung nach vorn verläuft. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicherheitsgurt an der Gurtschlossseite fest anliegt.<:Fahrzeugsitz mit ISOFIX-Befestigung verfügbar. Bei Befestigung mit ISOFIX dürfen nur für das Fahrzeug zugelas‐sene ISOFIX-Kindersicherheitssysteme verwendet werden.U:Universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.X:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.
Page 60 of 211
58Sitze, RückhaltesystemeZulässige Möglichkeiten zur Befestigung eines ISOFIX-Kindersicherheitssystems
GewichtsklasseGrößenklasseBefestigungAuf dem
Beifahrersitz
Auf den
äußeren
Sitzplätzen
der zweiten
SitzreiheAuf dem
mittleren
Sitzplatz
der zweiten SitzreiheAuf den
Sitzplätzen
der dritten
SitzreiheGruppe 0: bis zu 10 kg
oder ca. 10 MonateEISO/R1XILXXGruppe 0+: bis zu 13 kg
oder ca. 2 JahreEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXGruppe I: 9 bis 18 kg
oder ca. acht Monate bis
vier JahreDISO/R2XILXXCISO/R3XIL 1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
Der ISOFIX-Kindersitz kann eingebaut werden, indem die Kopfstütze ganz nach oben geschoben wird.IL:Geeignet für bestimmte ISOFIX-Sicherheitssysteme der Kategorien „spezielles Fahrzeug“, „eingeschränkt“ oder
„semi-universal“. Das ISOFIX-Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für dieVerwendung in dieser Gewichtsklasse zugelassen sind.X:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.
