OPEL COMBO D 2017.5 Betriebsanleitung (in German)

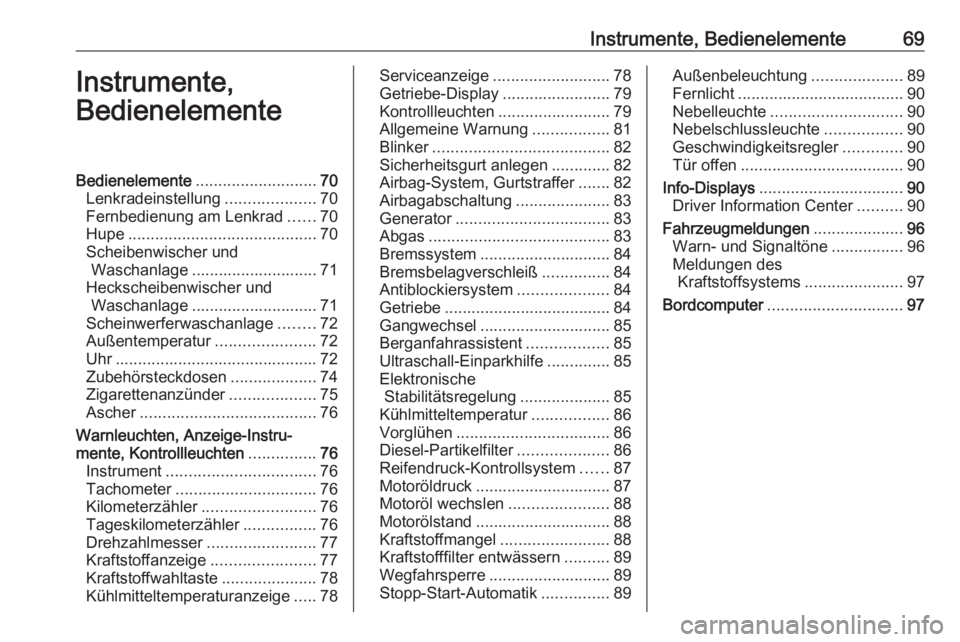

Instrumente, Bedienelemente69Instrumente,
BedienelementeBedienelemente ........................... 70
Lenkradeinstellung ....................70
Fernbedienung am Lenkrad ......70
Hupe .......................................... 70
Scheibenwischer und Waschanlage ............................ 71
Heckscheibenwischer und Waschanlage ............................ 71
Scheinwerferwaschanlage ........72
Außentemperatur ......................72
Uhr ............................................. 72
Zubehörsteckdosen ...................74
Zigarettenanzünder ...................75
Ascher ....................................... 76
Warnleuchten, Anzeige-Instru‐ mente, Kontrollleuchten ...............76
Instrument ................................. 76
Tachometer ............................... 76
Kilometerzähler ......................... 76
Tageskilometerzähler ................76
Drehzahlmesser ........................77
Kraftstoffanzeige .......................77
Kraftstoffwahltaste .....................78
Kühlmitteltemperaturanzeige .....78Serviceanzeige .......................... 78
Getriebe-Display ........................79
Kontrollleuchten .........................79
Allgemeine Warnung .................81
Blinker ....................................... 82
Sicherheitsgurt anlegen .............82
Airbag-System, Gurtstraffer .......82
Airbagabschaltung .....................83
Generator .................................. 83
Abgas ........................................ 83
Bremssystem ............................. 84
Bremsbelagverschleiß ...............84
Antiblockiersystem ....................84
Getriebe ..................................... 84
Gangwechsel ............................. 85
Berganfahrassistent ..................85
Ultraschall-Einparkhilfe ..............85
Elektronische Stabilitätsregelung ....................85
Kühlmitteltemperatur .................86
Vorglühen .................................. 86
Diesel-Partikelfilter ....................86
Reifendruck-Kontrollsystem ......87
Motoröldruck .............................. 87
Motoröl wechslen ......................88
Motorölstand .............................. 88
Kraftstoffmangel ........................88
Kraftstofffilter entwässern ..........89
Wegfahrsperre ........................... 89
Stopp-Start-Automatik ...............89Außenbeleuchtung ....................89
Fernlicht ..................................... 90
Nebelleuchte ............................. 90
Nebelschlussleuchte .................90
Geschwindigkeitsregler .............90
Tür offen .................................... 90
Info-Displays ................................ 90
Driver Information Center ..........90
Fahrzeugmeldungen ....................96
Warn- und Signaltöne ................96
Meldungen des Kraftstoffsystems ......................97
Bordcomputer .............................. 97

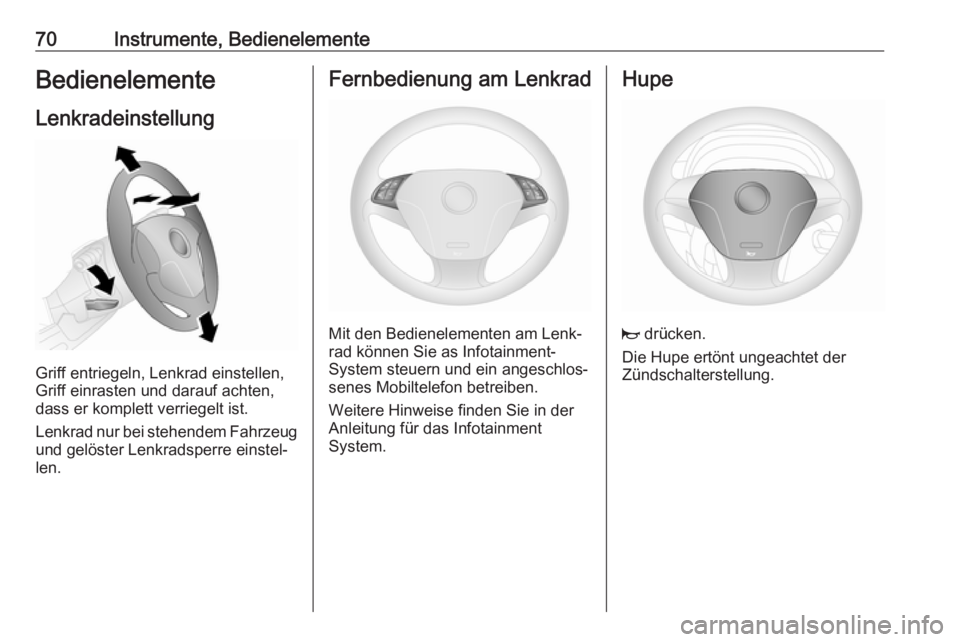

70Instrumente, BedienelementeBedienelementeLenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Mit den Bedienelementen am Lenk‐
rad können Sie as Infotainment-
System steuern und ein angeschlos‐
senes Mobiltelefon betreiben.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.
Hupe
j drücken.
Die Hupe ertönt ungeachtet der
Zündschalterstellung.

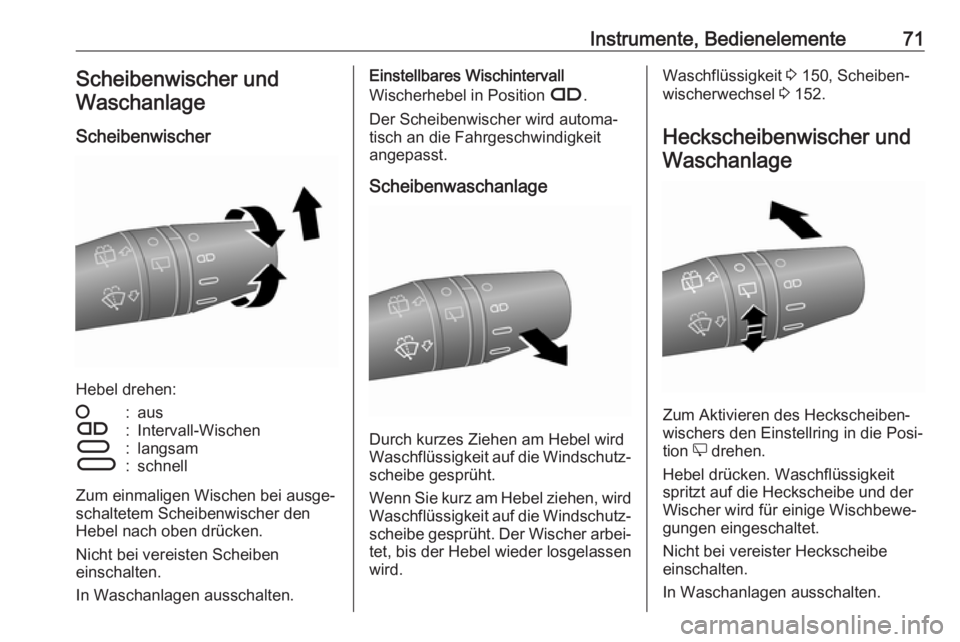

Instrumente, Bedienelemente71Scheibenwischer undWaschanlage
Scheibenwischer
Hebel drehen:
§:ausÇ:Intervall-WischenÈ:langsamÉ:schnell
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach oben drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position Ç.
Der Scheibenwischer wird automa‐
tisch an die Fahrgeschwindigkeit
angepasst.
Scheibenwaschanlage
Durch kurzes Ziehen am Hebel wird
Waschflüssigkeit auf die Windschutz‐
scheibe gesprüht.
Wenn Sie kurz am Hebel ziehen, wird Waschflüssigkeit auf die Windschutz‐ scheibe gesprüht. Der Wischer arbei‐tet, bis der Hebel wieder losgelassen
wird.
Waschflüssigkeit 3 150, Scheiben‐
wischerwechsel 3 152.
Heckscheibenwischer und Waschanlage
Zum Aktivieren des Heckscheiben‐
wischers den Einstellring in die Posi‐
tion e drehen.
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe
einschalten.
In Waschanlagen ausschalten.

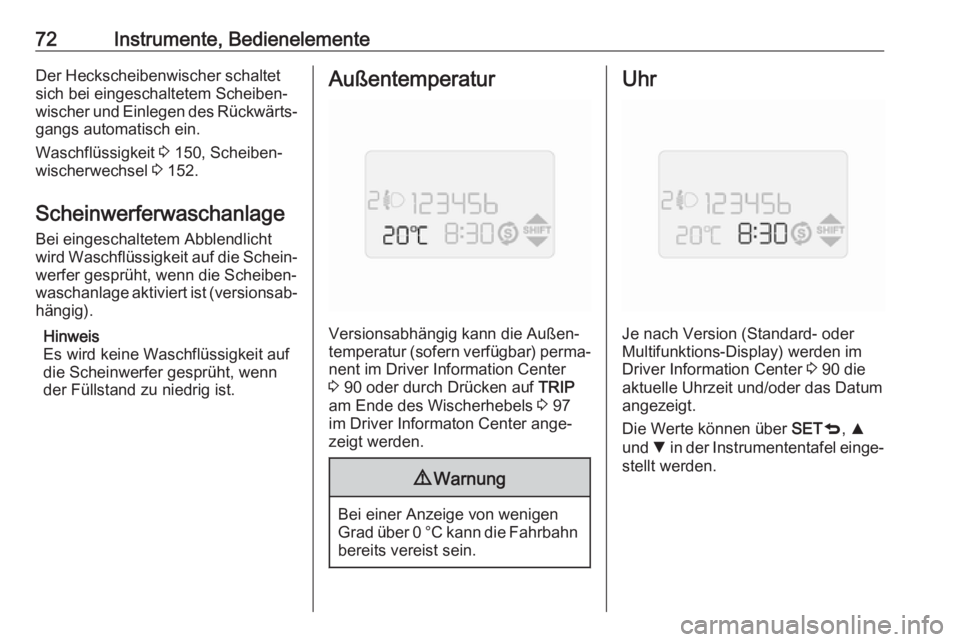

72Instrumente, BedienelementeDer Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐ gangs automatisch ein.
Waschflüssigkeit 3 150, Scheiben‐
wischerwechsel 3 152.
Scheinwerferwaschanlage Bei eingeschaltetem Abblendlicht
wird Waschflüssigkeit auf die Schein‐ werfer gesprüht, wenn die Scheiben‐
waschanlage aktiviert ist (versionsab‐
hängig).
Hinweis
Es wird keine Waschflüssigkeit auf
die Scheinwerfer gesprüht, wenn
der Füllstand zu niedrig ist.Außentemperatur
Versionsabhängig kann die Außen‐
temperatur (sofern verfügbar) perma‐
nent im Driver Information Center
3 90 oder durch Drücken auf TRIP
am Ende des Wischerhebels 3 97
im Driver Informaton Center ange‐
zeigt werden.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Je nach Version (Standard- oder
Multifunktions-Display) werden im
Driver Information Center 3 90 die
aktuelle Uhrzeit und/oder das Datum
angezeigt.
Die Werte können über SETq, R
und S in der Instrumententafel einge‐
stellt werden.

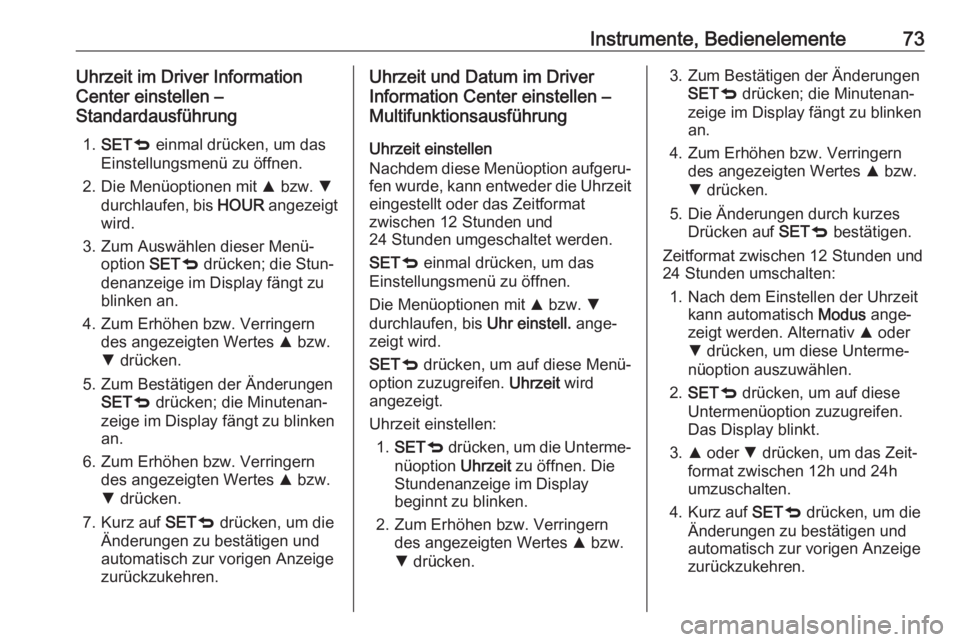

Instrumente, Bedienelemente73Uhrzeit im Driver Information
Center einstellen –
Standardausführung
1. SET q einmal drücken, um das
Einstellungsmenü zu öffnen.
2. Die Menüoptionen mit R bzw. S
durchlaufen, bis HOUR angezeigt
wird.
3. Zum Auswählen dieser Menü‐ option SETq drücken; die Stun‐
denanzeige im Display fängt zu
blinken an.
4. Zum Erhöhen bzw. Verringern des angezeigten Wertes R bzw.
S drücken.
5. Zum Bestätigen der Änderungen SET q drücken; die Minutenan‐
zeige im Display fängt zu blinken
an.
6. Zum Erhöhen bzw. Verringern des angezeigten Wertes R bzw.
S drücken.
7. Kurz auf SETq drücken, um die
Änderungen zu bestätigen und
automatisch zur vorigen Anzeige
zurückzukehren.Uhrzeit und Datum im Driver
Information Center einstellen –
Multifunktionsausführung
Uhrzeit einstellen
Nachdem diese Menüoption aufgeru‐ fen wurde, kann entweder die Uhrzeit
eingestellt oder das Zeitformat
zwischen 12 Stunden und
24 Stunden umgeschaltet werden.
SET q einmal drücken, um das
Einstellungsmenü zu öffnen.
Die Menüoptionen mit R bzw. S
durchlaufen, bis Uhr einstell. ange‐
zeigt wird.
SET q drücken, um auf diese Menü‐
option zuzugreifen. Uhrzeit wird
angezeigt.
Uhrzeit einstellen: 1. SET q drücken, um die Unterme‐
nüoption Uhrzeit zu öffnen. Die
Stundenanzeige im Display
beginnt zu blinken.
2. Zum Erhöhen bzw. Verringern des angezeigten Wertes R bzw.
S drücken.3. Zum Bestätigen der Änderungen
SET q drücken; die Minutenan‐
zeige im Display fängt zu blinken
an.
4. Zum Erhöhen bzw. Verringern des angezeigten Wertes R bzw.
S drücken.
5. Die Änderungen durch kurzes Drücken auf SETq bestätigen.
Zeitformat zwischen 12 Stunden und 24 Stunden umschalten:
1. Nach dem Einstellen der Uhrzeit kann automatisch Modus ange‐
zeigt werden. Alternativ R oder
S drücken, um diese Unterme‐
nüoption auszuwählen.
2. SET q drücken, um auf diese
Untermenüoption zuzugreifen.
Das Display blinkt.
3. R oder S drücken, um das Zeit‐
format zwischen 12h und 24h
umzuschalten.
4. Kurz auf SETq drücken, um die
Änderungen zu bestätigen und
automatisch zur vorigen Anzeige
zurückzukehren.

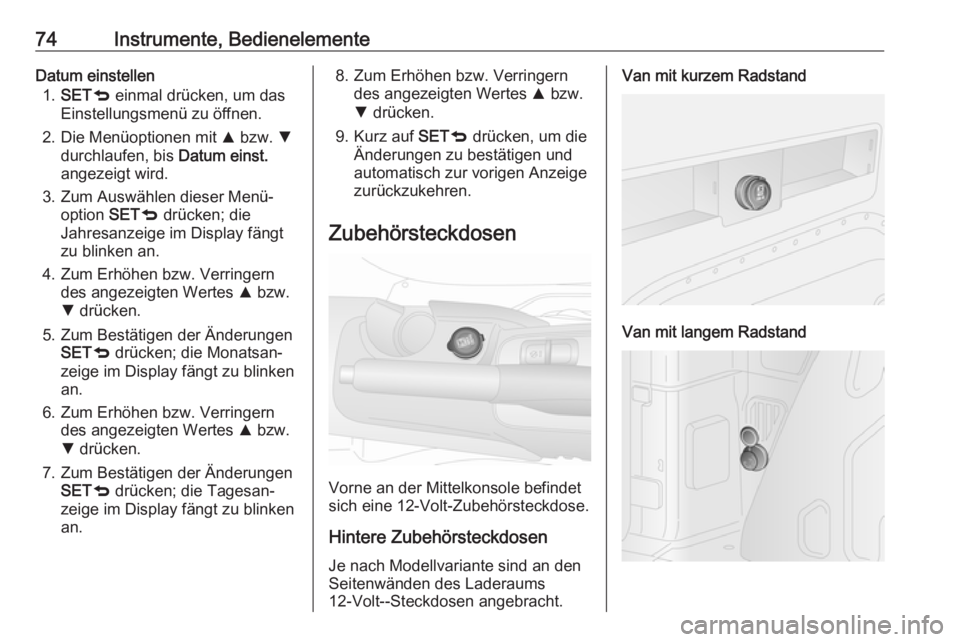

74Instrumente, BedienelementeDatum einstellen1. SET q einmal drücken, um das
Einstellungsmenü zu öffnen.
2. Die Menüoptionen mit R bzw. S
durchlaufen, bis Datum einst.
angezeigt wird.
3. Zum Auswählen dieser Menü‐ option SETq drücken; die
Jahresanzeige im Display fängt
zu blinken an.
4. Zum Erhöhen bzw. Verringern des angezeigten Wertes R bzw.
S drücken.
5. Zum Bestätigen der Änderungen SET q drücken; die Monatsan‐
zeige im Display fängt zu blinken
an.
6. Zum Erhöhen bzw. Verringern des angezeigten Wertes R bzw.
S drücken.
7. Zum Bestätigen der Änderungen SET q drücken; die Tagesan‐
zeige im Display fängt zu blinken
an.8. Zum Erhöhen bzw. Verringern des angezeigten Wertes R bzw.
S drücken.
9. Kurz auf SETq drücken, um die
Änderungen zu bestätigen und
automatisch zur vorigen Anzeige
zurückzukehren.
Zubehörsteckdosen
Vorne an der Mittelkonsole befindet
sich eine 12-Volt-Zubehörsteckdose.
Hintere Zubehörsteckdosen
Je nach Modellvariante sind an den
Seitenwänden des Laderaums
12-Volt--Steckdosen angebracht.
Van mit kurzem Radstand
Van mit langem Radstand

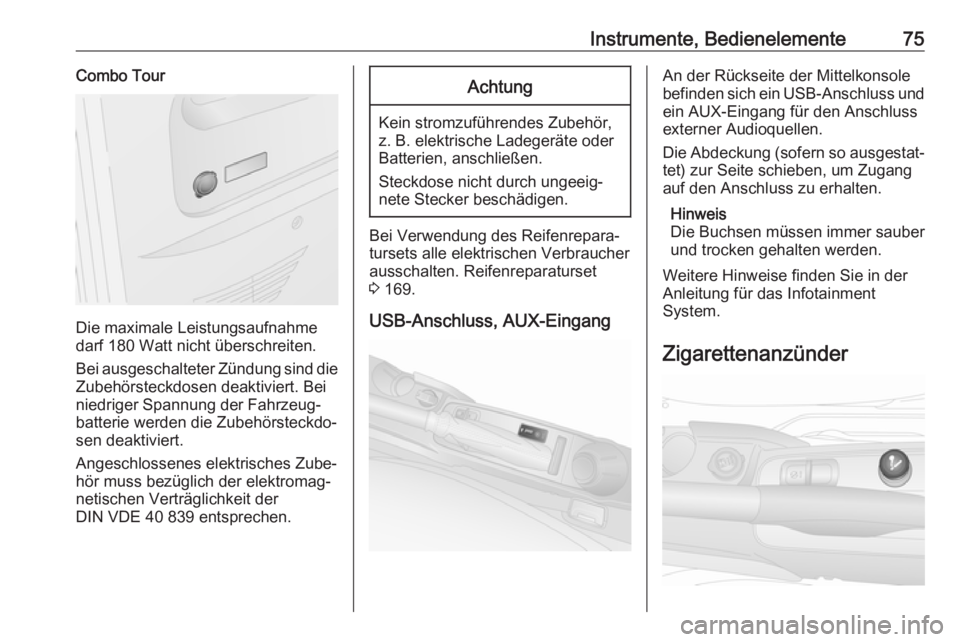

Instrumente, Bedienelemente75Combo Tour
Die maximale Leistungsaufnahme
darf 180 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Bei
niedriger Spannung der Fahrzeug‐
batterie werden die Zubehörsteckdo‐
sen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Achtung
Kein stromzuführendes Zubehör,
z. B. elektrische Ladegeräte oder
Batterien, anschließen.
Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Bei Verwendung des Reifenrepara‐
tursets alle elektrischen Verbraucher
ausschalten. Reifenreparaturset
3 169.
USB-Anschluss, AUX-Eingang
An der Rückseite der Mittelkonsole
befinden sich ein USB-Anschluss und
ein AUX-Eingang für den Anschluss
externer Audioquellen.
Die Abdeckung (sofern so ausgestat‐ tet) zur Seite schieben, um Zugang
auf den Anschluss zu erhalten.
Hinweis
Die Buchsen müssen immer sauber
und trocken gehalten werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.
Zigarettenanzünder

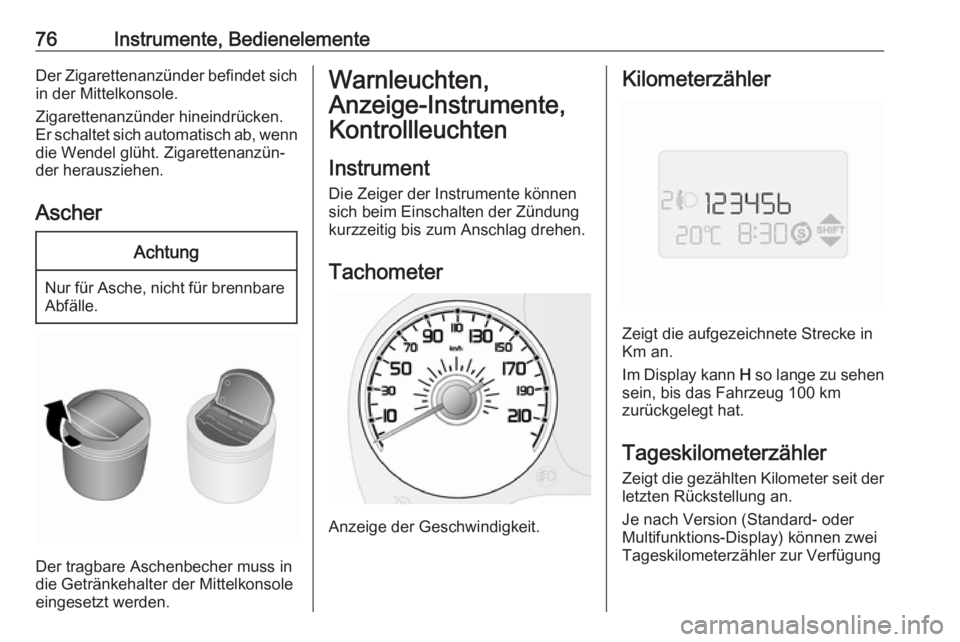

76Instrumente, BedienelementeDer Zigarettenanzünder befindet sichin der Mittelkonsole.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
Der tragbare Aschenbecher muss in
die Getränkehalter der Mittelkonsole
eingesetzt werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Die Zeiger der Instrumente können sich beim Einschalten der Zündung
kurzzeitig bis zum Anschlag drehen.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Zeigt die aufgezeichnete Strecke in
Km an.
Im Display kann H so lange zu sehen
sein, bis das Fahrzeug 100 km
zurückgelegt hat.
Tageskilometerzähler
Zeigt die gezählten Kilometer seit der
letzten Rückstellung an.
Je nach Version (Standard- oder
Multifunktions-Display) können zwei
Tageskilometerzähler zur Verfügung

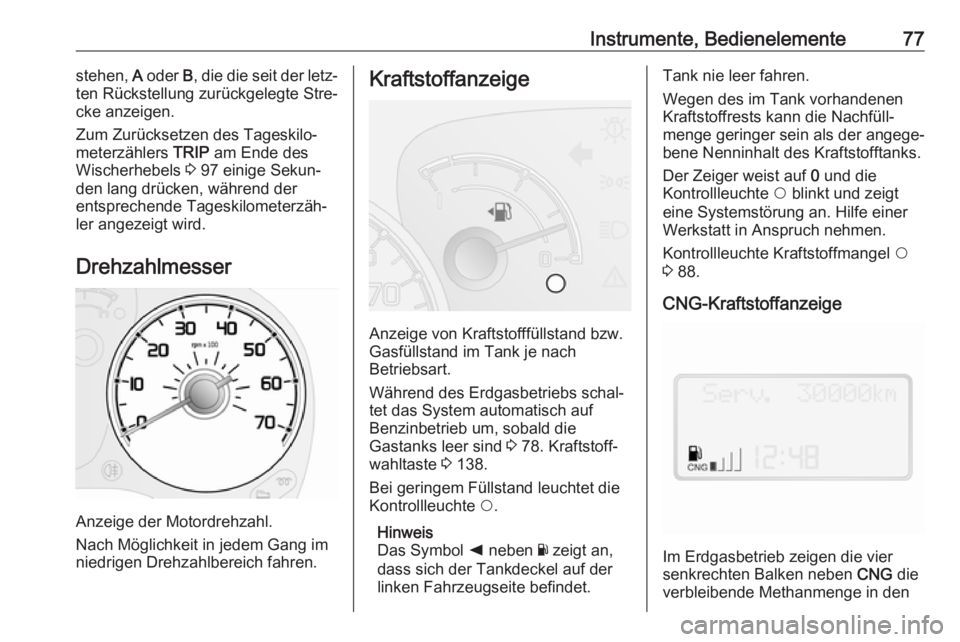

Instrumente, Bedienelemente77stehen, A oder B, die die seit der letz‐
ten Rückstellung zurückgelegte Stre‐
cke anzeigen.
Zum Zurücksetzen des Tageskilo‐
meterzählers TRIP am Ende des
Wischerhebels 3 97 einige Sekun‐
den lang drücken, während der
entsprechende Tageskilometerzäh‐ ler angezeigt wird.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach
Betriebsart.
Während des Erdgasbetriebs schal‐
tet das System automatisch auf
Benzinbetrieb um, sobald die
Gastanks leer sind 3 78. Kraftstoff‐
wahltaste 3 138.
Bei geringem Füllstand leuchtet die
Kontrollleuchte $.
Hinweis
Das Symbol k neben Y zeigt an,
dass sich der Tankdeckel auf der linken Fahrzeugseite befindet.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Der Zeiger weist auf 0 und die
Kontrollleuchte $ blinkt und zeigt
eine Systemstörung an. Hilfe einer
Werkstatt in Anspruch nehmen.
Kontrollleuchte Kraftstoffmangel $
3 88.
CNG-Kraftstoffanzeige
Im Erdgasbetrieb zeigen die vier
senkrechten Balken neben CNG die
verbleibende Methanmenge in den

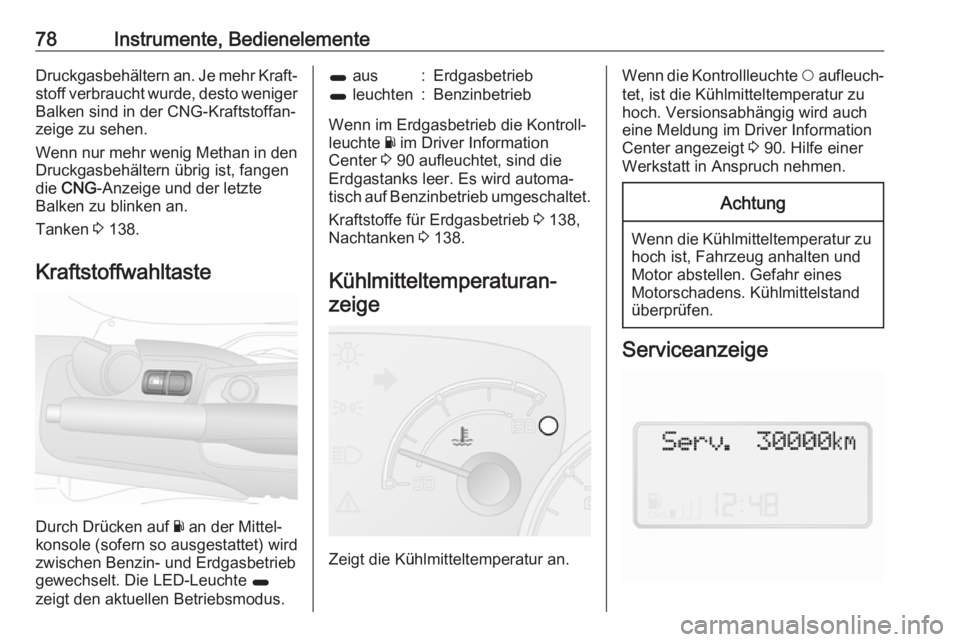

78Instrumente, BedienelementeDruckgasbehältern an. Je mehr Kraft‐stoff verbraucht wurde, desto weniger
Balken sind in der CNG-Kraftstoffan‐
zeige zu sehen.
Wenn nur mehr wenig Methan in den
Druckgasbehältern übrig ist, fangen
die CNG -Anzeige und der letzte
Balken zu blinken an.
Tanken 3 138.
Kraftstoffwahltaste
Durch Drücken auf Y an der Mittel‐
konsole (sofern so ausgestattet) wird
zwischen Benzin- und Erdgasbetrieb
gewechselt. Die LED-Leuchte 1
zeigt den aktuellen Betriebsmodus.
1 aus:Erdgasbetrieb1 leuchten:Benzinbetrieb
Wenn im Erdgasbetrieb die Kontroll‐
leuchte Y im Driver Information
Center 3 90 aufleuchtet, sind die
Erdgastanks leer. Es wird automa‐
tisch auf Benzinbetrieb umgeschaltet.
Kraftstoffe für Erdgasbetrieb 3 138,
Nachtanken 3 138.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
Wenn die Kontrollleuchte $ aufleuch‐
tet, ist die Kühlmitteltemperatur zu
hoch. Versionsabhängig wird auch
eine Meldung im Driver Information
Center angezeigt 3 90. Hilfe einer
Werkstatt in Anspruch nehmen.Achtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
