OPEL COMBO D 2017.5 Kezelési útmutató (in Hungarian)

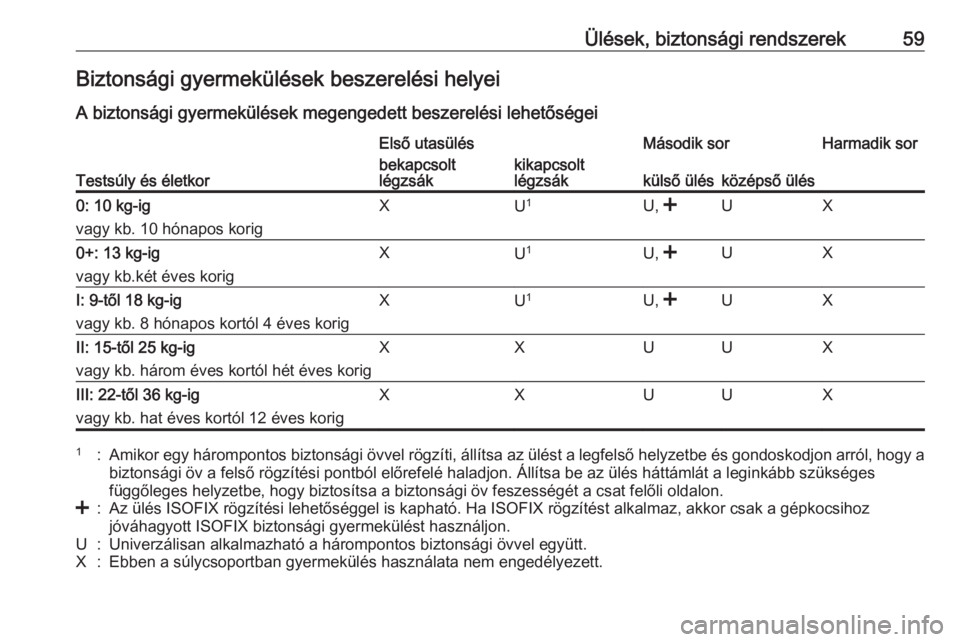

Ülések, biztonsági rendszerek59Biztonsági gyermekülések beszerelési helyei
A biztonsági gyermekülések megengedett beszerelési lehetőségei
Testsúly és életkor
Első utasülésMásodik sorHarmadik sorbekapcsolt
légzsákkikapcsolt
légzsákkülső ülésközépső ülés0: 10 kg-ig
vagy kb. 10 hónapos korigXU 1U,
vagy kb.két éves korigXU 1U,
vagy kb. 8 hónapos kortól 4 éves korigXU 1U,
vagy kb. három éves kortól hét éves korigXXUUXIII: 22-től 36 kg-ig
vagy kb. hat éves kortól 12 éves korigXXUUX1:Amikor egy hárompontos biztonsági övvel rögzíti, állítsa az ülést a legfelső helyzetbe és gondoskodjon arról, hogy a biztonsági öv a felső rögzítési pontból előrefelé haladjon. Állítsa be az ülés háttámlát a leginkább szükséges
függőleges helyzetbe, hogy biztosítsa a biztonsági öv feszességét a csat felőli oldalon.<:Az ülés ISOFIX rögzítési lehetőséggel is kapható. Ha ISOFIX rögzítést alkalmaz, akkor csak a gépkocsihoz
jóváhagyott ISOFIX biztonsági gyermekülést használjon.U:Univerzálisan alkalmazható a hárompontos biztonsági övvel együtt.X:Ebben a súlycsoportban gyermekülés használata nem engedélyezett.

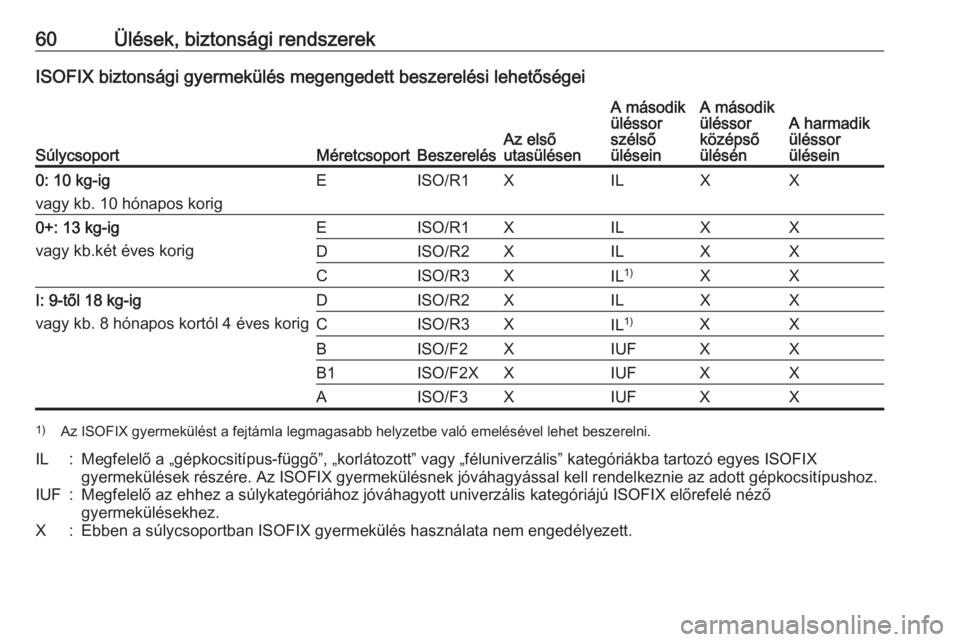

60Ülések, biztonsági rendszerekISOFIX biztonsági gyermekülés megengedett beszerelési lehetőségei
SúlycsoportMéretcsoportBeszerelésAz első
utasülésen
A második
üléssor
szélső
üléseinA második
üléssor
középső
ülésénA harmadik
üléssor
ülésein0: 10 kg-ig
vagy kb. 10 hónapos korigEISO/R1XILXX0+: 13 kg-ig
vagy kb.két éves korigEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXI: 9-től 18 kg-ig
vagy kb. 8 hónapos kortól 4 éves korigDISO/R2XILXXCISO/R3XIL 1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
Az ISOFIX gyermekülést a fejtámla legmagasabb helyzetbe való emelésével lehet beszerelni.IL:Megfelelő a „gépkocsitípus-függő”, „korlátozott” vagy „féluniverzális” kategóriákba tartozó egyes ISOFIX
gyermekülések részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie az adott gépkocsitípushoz.IUF:Megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrefelé néző gyermekülésekhez.X:Ebben a súlycsoportban ISOFIX gyermekülés használata nem engedélyezett.

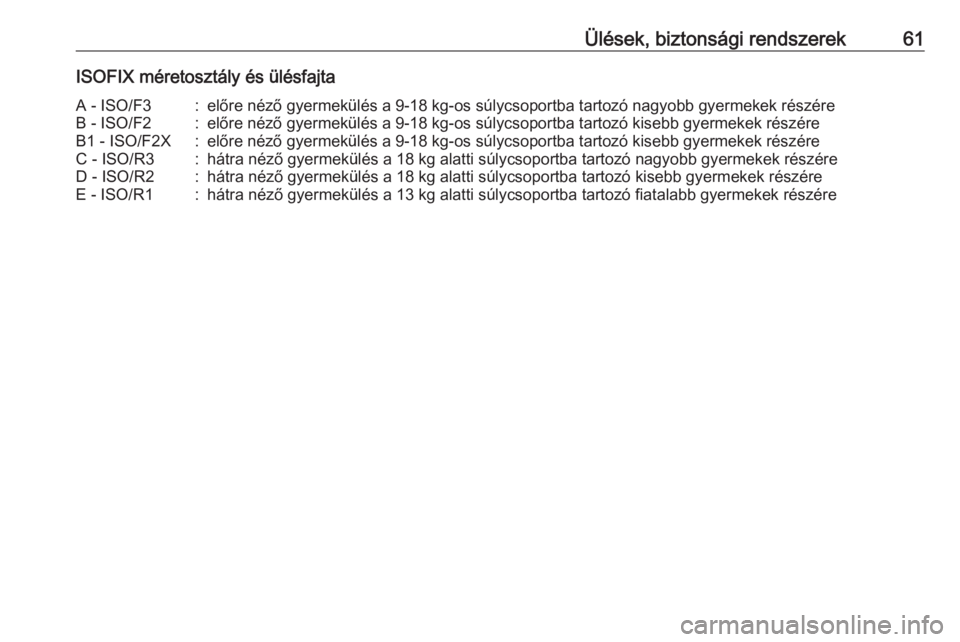

Ülések, biztonsági rendszerek61ISOFIX méretosztály és ülésfajtaA - ISO/F3:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó nagyobb gyermekek részéreB - ISO/F2:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreB1 - ISO/F2X:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreC - ISO/R3:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részéreD - ISO/R2:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részéreE - ISO/R1:hátra néző gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére

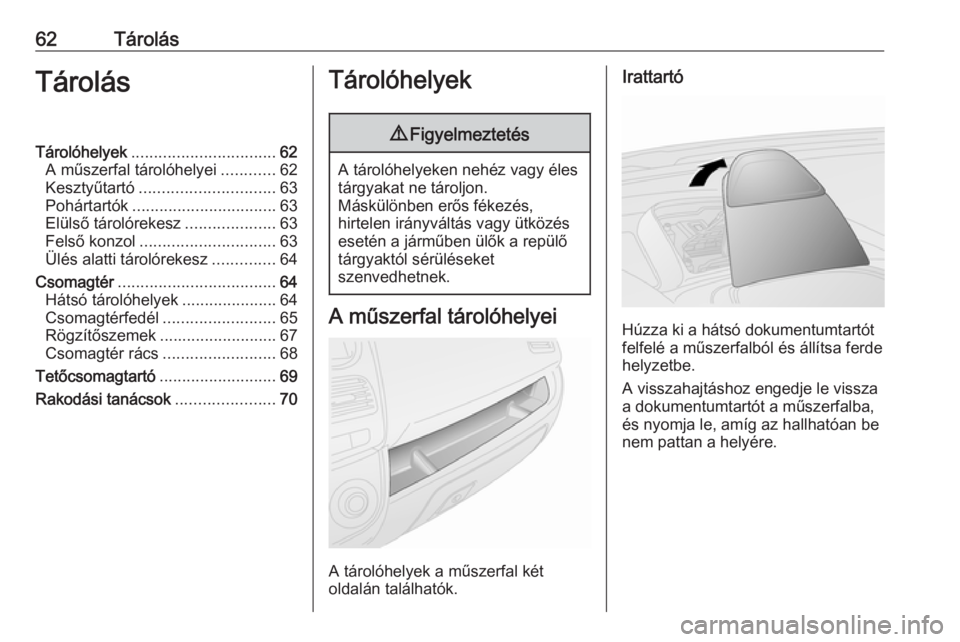

62TárolásTárolásTárolóhelyek................................ 62
A műszerfal tárolóhelyei ............62
Kesztyűtartó .............................. 63
Pohártartók ................................ 63
Elülső tárolórekesz ....................63
Felső konzol .............................. 63
Ülés alatti tárolórekesz ..............64
Csomagtér ................................... 64
Hátsó tárolóhelyek .....................64
Csomagtérfedél ......................... 65
Rögzítőszemek .......................... 67
Csomagtér rács ......................... 68
Tetőcsomagtartó ..........................69
Rakodási tanácsok ......................70Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon.
Máskülönben erős fékezés,
hirtelen irányváltás vagy ütközés
esetén a járműben ülők a repülő
tárgyaktól sérüléseket
szenvedhetnek.
A műszerfal tárolóhelyei
A tárolóhelyek a műszerfal két
oldalán találhatók.
Irattartó
Húzza ki a hátsó dokumentumtartót
felfelé a műszerfalból és állítsa ferde helyzetbe.
A visszahajtáshoz engedje le vissza a dokumentumtartót a műszerfalba,
és nyomja le, amíg az hallhatóan be
nem pattan a helyére.

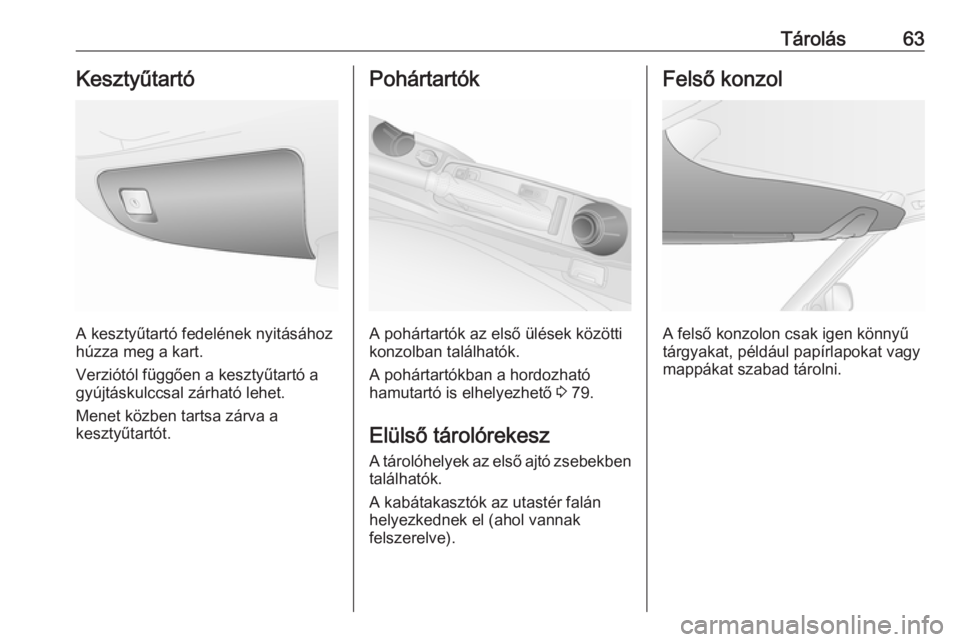

Tárolás63Kesztyűtartó
A kesztyűtartó fedelének nyitásához
húzza meg a kart.
Verziótól függően a kesztyűtartó a
gyújtáskulccsal zárható lehet.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
A pohártartók az első ülések közötti
konzolban találhatók.
A pohártartókban a hordozható
hamutartó is elhelyezhető 3 79.
Elülső tárolórekesz A tárolóhelyek az első ajtó zsebekben
találhatók.
A kabátakasztók az utastér falán
helyezkednek el (ahol vannak
felszerelve).
Felső konzol
A felső konzolon csak igen könnyű
tárgyakat, például papírlapokat vagy mappákat szabad tárolni.

64TárolásÜlés alatti tárolórekesz
Húzza az üléspárna hurkát, hogy
hozzáférhessen a tárolási területhez.
Csomagtér
Hátsó tárolóhelyek A tárolóhelyek a hátsó ajtó
zsebekben és a csomagtér
oldalfalaiban találhatók.
Tetőrudak Ne lépje túl a maximális 25 kg
terhelhetőséget (amely magában
foglalja a rudak tömegét is). Mindig
ossza el egyenletesen a terhet a
tetőrudakon. A tehernek nem szabad
akadályoznia az ajtók teljes
záródását.
Húzza meg szakaszosan a rögzítő
csavarokat a négy konzolon.Figyelem!
Ne használjon elasztikus kötözőanyagokat, például
gumipókot. Rögzítőhevederek
használatát javasoljuk.
A tetőrudak úgy vannak kialakítva, hogy csak egy adott helyzetben lehet rögzíteni azokat. A tetőrudak
megfelelő rögzítése nem garantált,
ha más helyre szereli azokat.
A megfelelő rögzítés érdekében, nem
szabad semmilyen anyagot (például
gumi, műanyag) a rudak talpa és a
jármű karosszériája közé helyezni.9 Figyelmeztetés
A tetőrudak használata
befolyásolhatja a kormányzást és
a jármű kezelhetőségét.

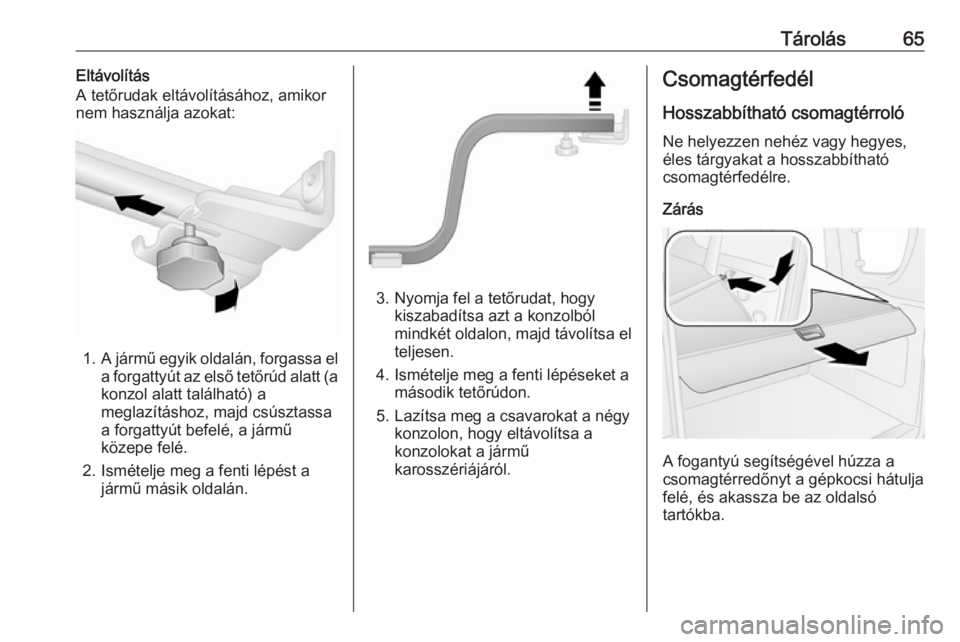

Tárolás65Eltávolítás
A tetőrudak eltávolításához, amikor
nem használja azokat:
1. A jármű egyik oldalán, forgassa el
a forgattyút az első tetőrúd alatt (a
konzol alatt található) a
meglazításhoz, majd csúsztassa
a forgattyút befelé, a jármű
közepe felé.
2. Ismételje meg a fenti lépést a jármű másik oldalán.
3. Nyomja fel a tetőrudat, hogykiszabadítsa azt a konzolból
mindkét oldalon, majd távolítsa el
teljesen.
4. Ismételje meg a fenti lépéseket a második tetőrúdon.
5. Lazítsa meg a csavarokat a négy konzolon, hogy eltávolítsa a
konzolokat a jármű
karosszériájáról.
Csomagtérfedél
Hosszabbítható csomagtérroló
Ne helyezzen nehéz vagy hegyes,
éles tárgyakat a hosszabbítható
csomagtérfedélre.
Zárás
A fogantyú segítségével húzza a
csomagtérredőnyt a gépkocsi hátulja
felé, és akassza be az oldalsó
tartókba.

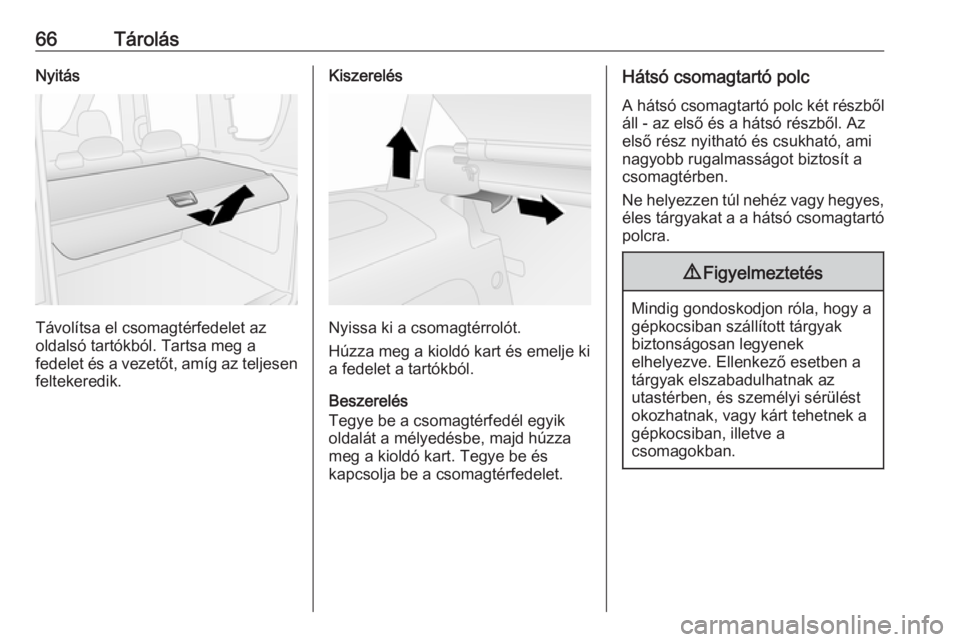

66TárolásNyitás
Távolítsa el csomagtérfedelet az
oldalsó tartókból. Tartsa meg a
fedelet és a vezetőt, amíg az teljesen feltekeredik.
Kiszerelés
Nyissa ki a csomagtérrolót.
Húzza meg a kioldó kart és emelje ki
a fedelet a tartókból.
Beszerelés
Tegye be a csomagtérfedél egyik oldalát a mélyedésbe, majd húzza
meg a kioldó kart. Tegye be és
kapcsolja be a csomagtérfedelet.
Hátsó csomagtartó polc
A hátsó csomagtartó polc két részből
áll - az első és a hátsó részből. Az
első rész nyitható és csukható, ami
nagyobb rugalmasságot biztosít a
csomagtérben.
Ne helyezzen túl nehéz vagy hegyes,
éles tárgyakat a a hátsó csomagtartó
polcra.9 Figyelmeztetés
Mindig gondoskodjon róla, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépkocsiban, illetve a
csomagokban.

Tárolás67

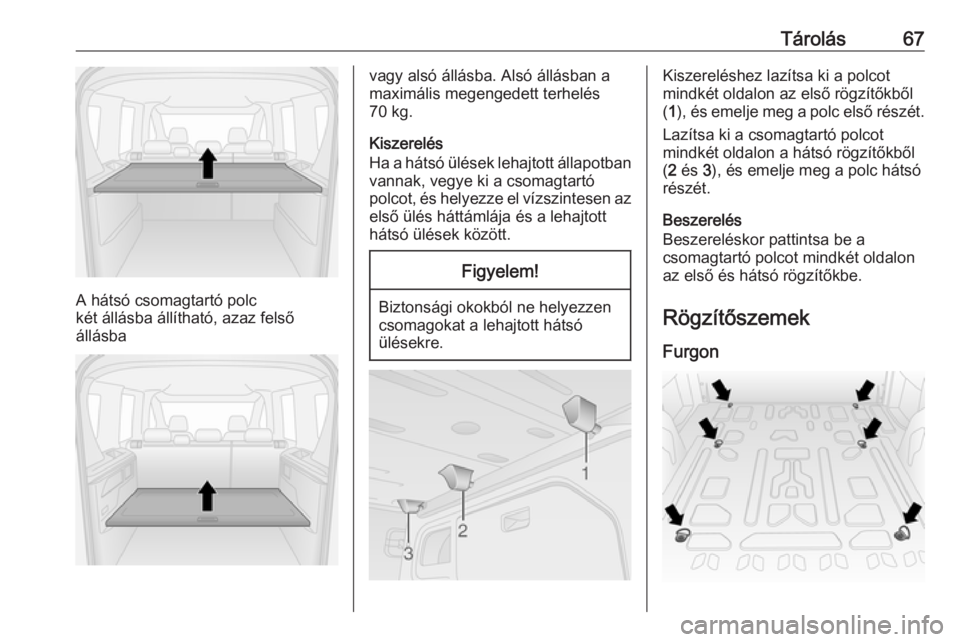

A hátsó csomagtartó polc
két állásba állítható, azaz felső
állásba
vagy alsó állásba. Alsó állásban a
maximális megengedett terhelés 70 kg.
Kiszerelés
Ha a hátsó ülések lehajtott állapotban
vannak, vegye ki a csomagtartó
polcot, és helyezze el vízszintesen az első ülés háttámlája és a lehajtott
hátsó ülések között.Figyelem!
Biztonsági okokból ne helyezzen
csomagokat a lehajtott hátsó
ülésekre.
Kiszereléshez lazítsa ki a polcot
mindkét oldalon az első rögzítőkből
( 1 ), és emelje meg a polc első részét.
Lazítsa ki a csomagtartó polcot
mindkét oldalon a hátsó rögzítőkből
( 2 és 3), és emelje meg a polc hátsó
részét.
Beszerelés
Beszereléskor pattintsa be a
csomagtartó polcot mindkét oldalon
az első és hátsó rögzítőkbe.
RögzítőszemekFurgon

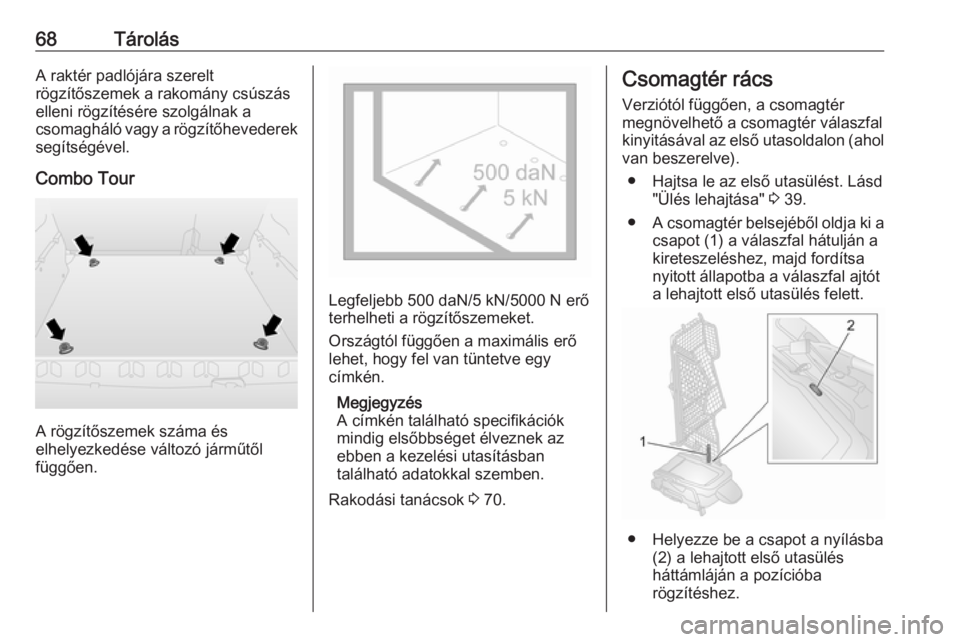

68TárolásA raktér padlójára szerelt
rögzítőszemek a rakomány csúszás
elleni rögzítésére szolgálnak a
csomagháló vagy a rögzítőhevederek
segítségével.
Combo Tour
A rögzítőszemek száma és
elhelyezkedése változó járműtől
függően.
Legfeljebb 500 daN/5 kN/5000 N erő
terhelheti a rögzítőszemeket.
Országtól függően a maximális erő
lehet, hogy fel van tüntetve egy
címkén.
Megjegyzés
A címkén található specifikációk
mindig elsőbbséget élveznek az
ebben a kezelési utasításban
található adatokkal szemben.
Rakodási tanácsok 3 70.
Csomagtér rács
Verziótól függően, a csomagtér
megnövelhető a csomagtér válaszfal
kinyitásával az első utasoldalon (ahol van beszerelve).
● Hajtsa le az első utasülést. Lásd "Ülés lehajtása" 3 39.
● A csomagtér belsejéből oldja ki a
csapot (1) a válaszfal hátulján a
kireteszeléshez, majd fordítsa
nyitott állapotba a válaszfal ajtót
a lehajtott első utasülés felett.
● Helyezze be a csapot a nyílásba (2) a lehajtott első utasülés
háttámláján a pozícióba
rögzítéshez.
