OPEL COMBO D 2017.5 Uporabniški priročnik

Sedeži in varnostni sistemi59Velikostni razredi in sedeži ISOFIXA - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg

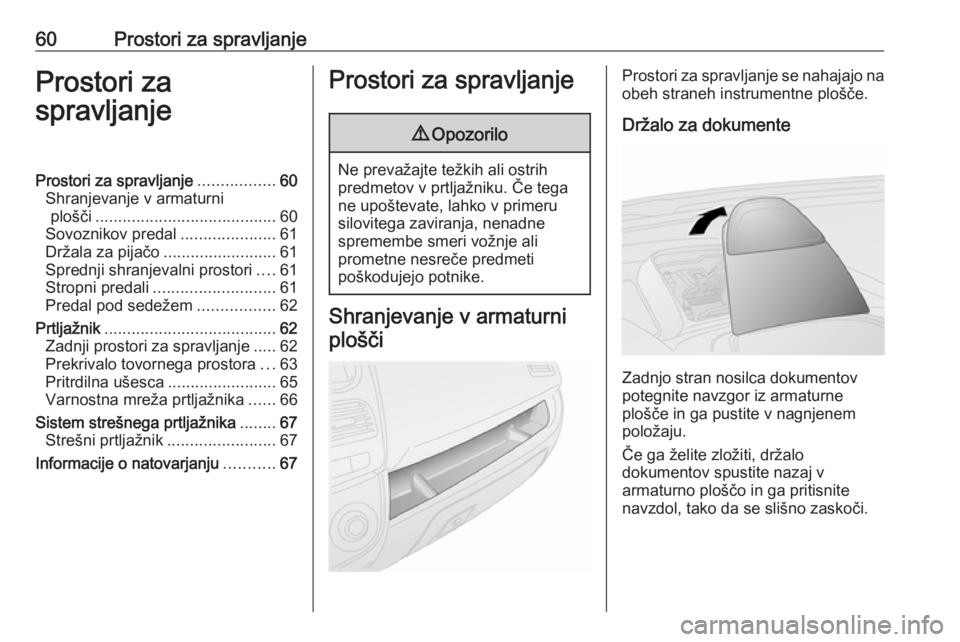

60Prostori za spravljanjeProstori za
spravljanjeProstori za spravljanje .................60
Shranjevanje v armaturni plošči ........................................ 60
Sovoznikov predal .....................61
Držala za pijačo .........................61
Sprednji shranjevalni prostori ....61
Stropni predali ........................... 61
Predal pod sedežem .................62
Prtljažnik ...................................... 62
Zadnji prostori za spravljanje .....62
Prekrivalo tovornega prostora ...63
Pritrdilna ušesca ........................65
Varnostna mreža prtljažnika ......66
Sistem strešnega prtljažnika ........67
Strešni prtljažnik ........................67
Informacije o natovarjanju ...........67Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, lahko v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostori za spravljanje se nahajajo na obeh straneh instrumentne plošče.
Držalo za dokumente
Zadnjo stran nosilca dokumentov
potegnite navzgor iz armaturne
plošče in ga pustite v nagnjenem
položaju.
Če ga želite zložiti, držalo
dokumentov spustite nazaj v
armaturno ploščo in ga pritisnite
navzdol, tako da se slišno zaskoči.

Prostori za spravljanje61Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
Glede na različico je sovoznikov
predal mogoče zakleniti s ključem za
vžig.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v konzoli med
prednjima sedežema.
V držala za pijačo lahko vstavite tudi
prenosni pepelnik 3 75.
Sprednji shranjevalni prostori
Prostori za spravljanje se nahajajo v
predalih v sprednjih vratih.
Obešalniki se nahajajo na pregradi
kabine (kjer je nameščena).
Stropni predali
V stropno konzolo shranjujte le lahke
predmete, na primer dokumente in
zemljevide.

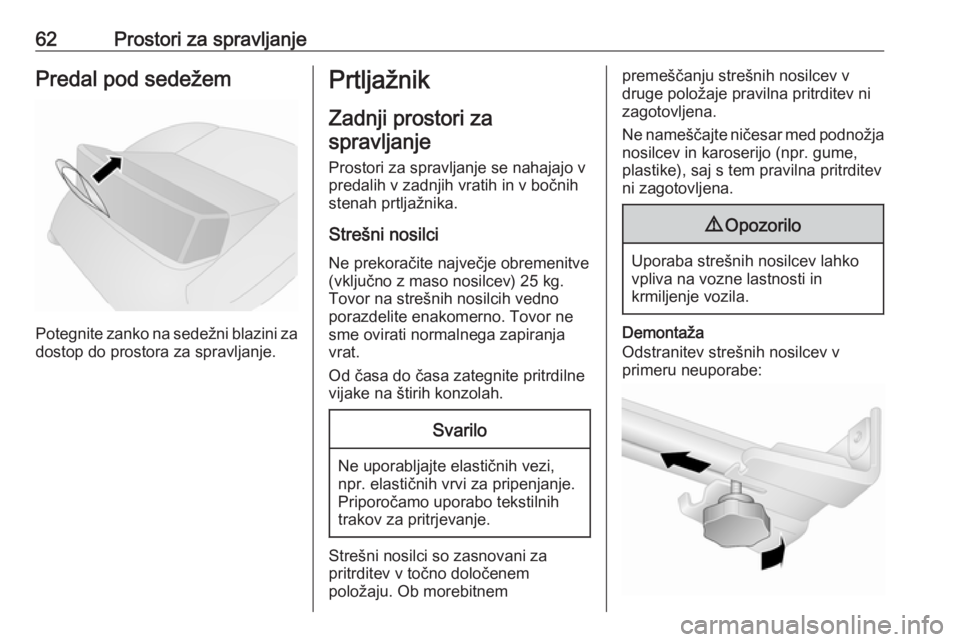

62Prostori za spravljanjePredal pod sedežem
Potegnite zanko na sedežni blazini za
dostop do prostora za spravljanje.
Prtljažnik
Zadnji prostori za spravljanje
Prostori za spravljanje se nahajajo v
predalih v zadnjih vratih in v bočnih
stenah prtljažnika.
Strešni nosilci
Ne prekoračite največje obremenitve
(vključno z maso nosilcev) 25 kg. Tovor na strešnih nosilcih vedno
porazdelite enakomerno. Tovor ne
sme ovirati normalnega zapiranja
vrat.
Od časa do časa zategnite pritrdilne
vijake na štirih konzolah.Svarilo
Ne uporabljajte elastičnih vezi,
npr. elastičnih vrvi za pripenjanje.
Priporočamo uporabo tekstilnih
trakov za pritrjevanje.
Strešni nosilci so zasnovani za
pritrditev v točno določenem
položaju. Ob morebitnem
premeščanju strešnih nosilcev v
druge položaje pravilna pritrditev ni
zagotovljena.
Ne nameščajte ničesar med podnožja nosilcev in karoserijo (npr. gume,
plastike), saj s tem pravilna pritrditev ni zagotovljena.9 Opozorilo
Uporaba strešnih nosilcev lahko
vpliva na vozne lastnosti in
krmiljenje vozila.
Demontaža
Odstranitev strešnih nosilcev v
primeru neuporabe:

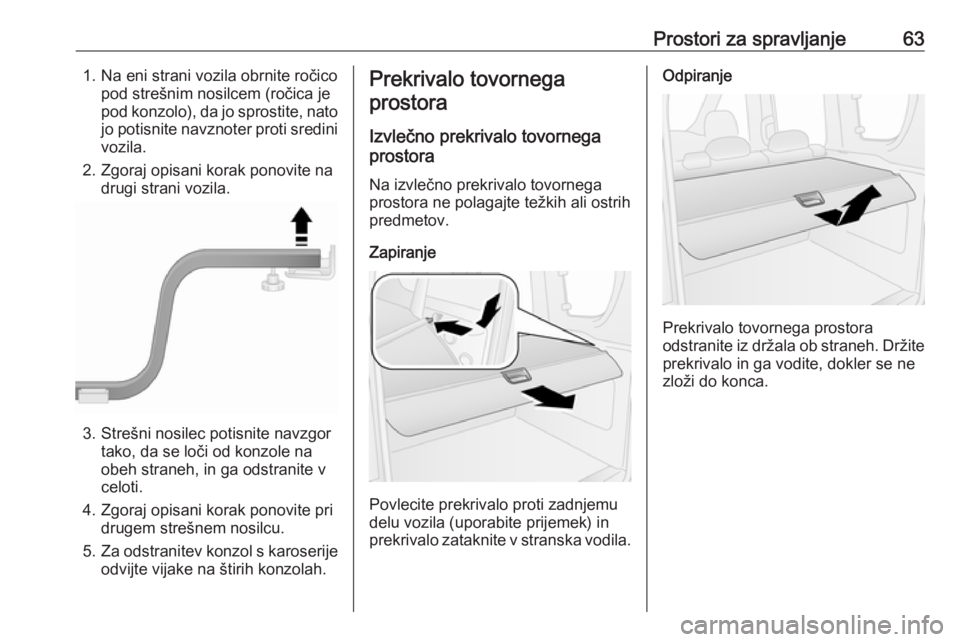

Prostori za spravljanje631. Na eni strani vozila obrnite ročicopod strešnim nosilcem (ročica je
pod konzolo), da jo sprostite, nato jo potisnite navznoter proti sredini
vozila.
2. Zgoraj opisani korak ponovite na drugi strani vozila.
3. Strešni nosilec potisnite navzgortako, da se loči od konzole na
obeh straneh, in ga odstranite v
celoti.
4. Zgoraj opisani korak ponovite pri drugem strešnem nosilcu.
5. Za odstranitev konzol s karoserije
odvijte vijake na štirih konzolah.
Prekrivalo tovornega
prostora
Izvlečno prekrivalo tovornega
prostora
Na izvlečno prekrivalo tovornega prostora ne polagajte težkih ali ostrih
predmetov.
Zapiranje
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.
Odpiranje
Prekrivalo tovornega prostora
odstranite iz držala ob straneh. Držite prekrivalo in ga vodite, dokler se ne
zloži do konca.

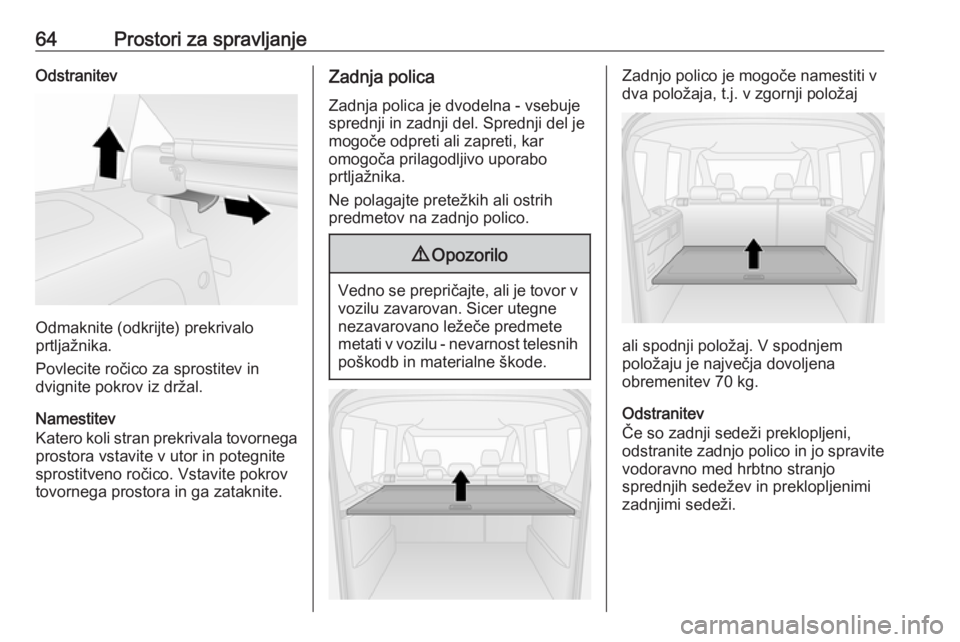

64Prostori za spravljanjeOdstranitev
Odmaknite (odkrijte) prekrivalo
prtljažnika.
Povlecite ročico za sprostitev in
dvignite pokrov iz držal.
Namestitev
Katero koli stran prekrivala tovornega
prostora vstavite v utor in potegnite
sprostitveno ročico. Vstavite pokrov tovornega prostora in ga zataknite.
Zadnja polica
Zadnja polica je dvodelna - vsebuje
sprednji in zadnji del. Sprednji del je
mogoče odpreti ali zapreti, kar
omogoča prilagodljivo uporabo
prtljažnika.
Ne polagajte pretežkih ali ostrih
predmetov na zadnjo polico.9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
Zadnjo polico je mogoče namestiti v
dva položaja, t.j. v zgornji položaj
ali spodnji položaj. V spodnjem
položaju je največja dovoljena
obremenitev 70 kg.
Odstranitev
Če so zadnji sedeži preklopljeni,
odstranite zadnjo polico in jo spravite vodoravno med hrbtno stranjo
sprednjih sedežev in preklopljenimi
zadnjimi sedeži.

Prostori za spravljanje65Svarilo
Iz varnostnih razlogov ne
odlagajte tovora za preklopljene
zadnje sedeže.
Za odstranitev dvignite sprednji del zadnje police; pri tem sprostite
sprednja držala ( 1) na obeh straneh.
Dvignite zadnji del zadnje police; pri
tem sprostite zadnja držala ( 2 in 3) na
obeh straneh.
Namestitev
Pri ponovnem nameščanju zadnje
police se mora le-ta zaskočiti
sprednja in zadnja držala na obeh
straneh.
Pritrdilna ušesca Van
V prtljažniku so vgrajena pritrdilna
ušesca, ki s pomočjo pritrdilnih trakov
ali talne tovorne mreže preprečujejo
drsenje prtljage.
Combo Tour
Odvisno od vozila se številka in mesto
pritrdilnih ušes razlikujeta.

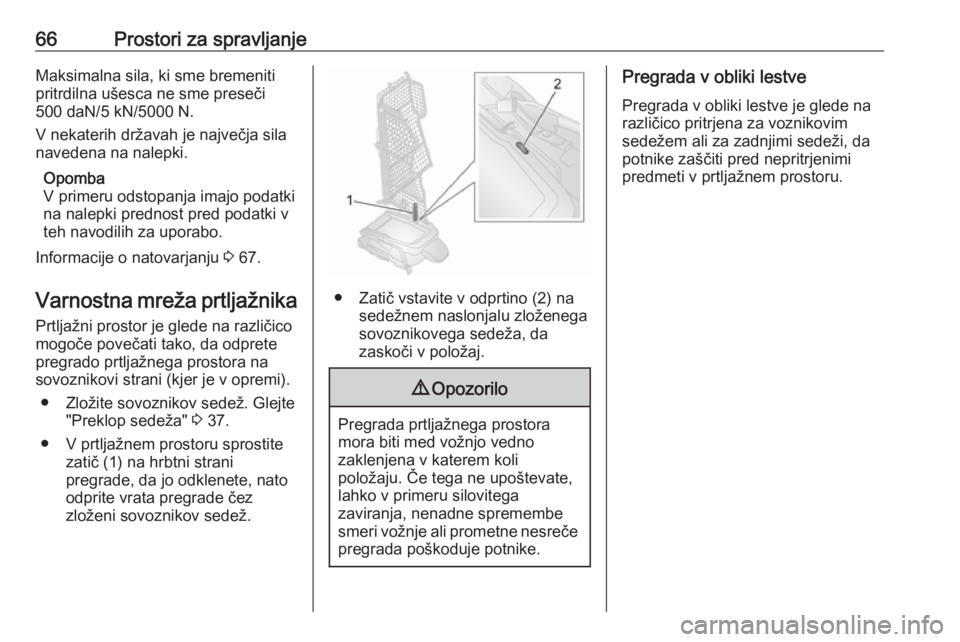

66Prostori za spravljanjeMaksimalna sila, ki sme bremeniti
pritrdilna ušesca ne sme preseči 500 daN/5 kN/5000 N.
V nekaterih državah je največja sila navedena na nalepki.
Opomba
V primeru odstopanja imajo podatki
na nalepki prednost pred podatki v teh navodilih za uporabo.
Informacije o natovarjanju 3 67.
Varnostna mreža prtljažnika
Prtljažni prostor je glede na različico
mogoče povečati tako, da odprete
pregrado prtljažnega prostora na sovoznikovi strani (kjer je v opremi).
● Zložite sovoznikov sedež. Glejte "Preklop sedeža" 3 37.
● V prtljažnem prostoru sprostite zatič (1) na hrbtni strani
pregrade, da jo odklenete, nato
odprite vrata pregrade čez
zloženi sovoznikov sedež.
● Zatič vstavite v odprtino (2) na sedežnem naslonjalu zloženegasovoznikovega sedeža, da
zaskoči v položaj.
9 Opozorilo
Pregrada prtljažnega prostora
mora biti med vožnjo vedno
zaklenjena v katerem koli
položaju. Če tega ne upoštevate,
lahko v primeru silovitega
zaviranja, nenadne spremembe
smeri vožnje ali prometne nesreče
pregrada poškoduje potnike.
Pregrada v obliki lestve
Pregrada v obliki lestve je glede narazličico pritrjena za voznikovim
sedežem ali za zadnjimi sedeži, da
potnike zaščiti pred nepritrjenimi
predmeti v prtljažnem prostoru.

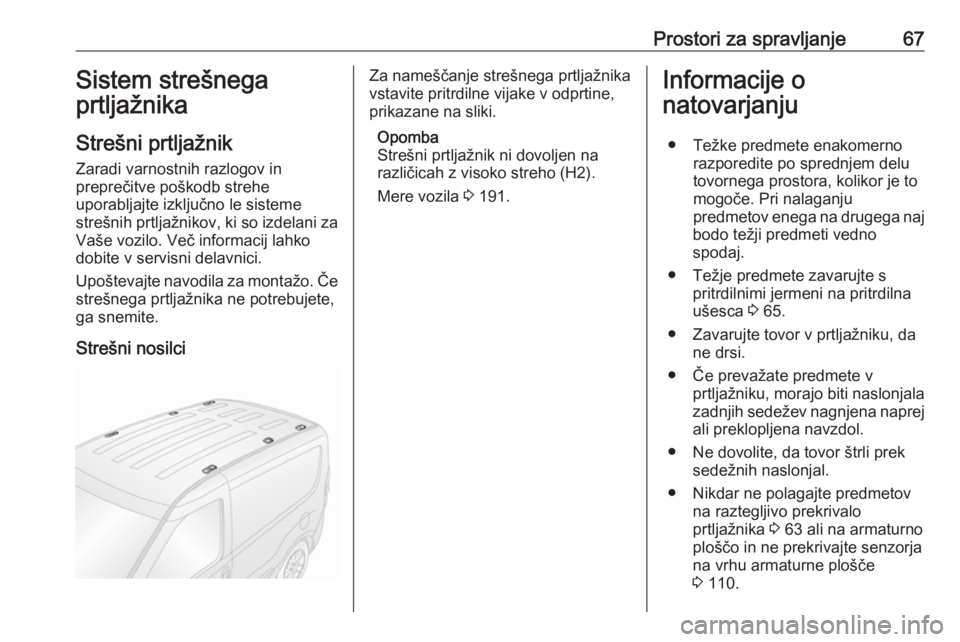

Prostori za spravljanje67Sistem strešnega
prtljažnika
Strešni prtljažnik Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Več informacij lahko
dobite v servisni delavnici.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.
Strešni nosilciZa nameščanje strešnega prtljažnika
vstavite pritrdilne vijake v odprtine,
prikazane na sliki.
Opomba
Strešni prtljažnik ni dovoljen na
različicah z visoko streho (H2).
Mere vozila 3 191.Informacije o
natovarjanju
● Težke predmete enakomerno razporedite po sprednjem delu
tovornega prostora, kolikor je to
mogoče. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno
spodaj.
● Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 65.
● Zavarujte tovor v prtljažniku, da ne drsi.
● Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev nagnjena naprej ali preklopljena navzdol.
● Ne dovolite, da tovor štrli prek sedežnih naslonjal.
● Nikdar ne polagajte predmetov na raztegljivo prekrivalo
prtljažnika 3 63 ali na armaturno
ploščo in ne prekrivajte senzorja
na vrhu armaturne plošče
3 110.

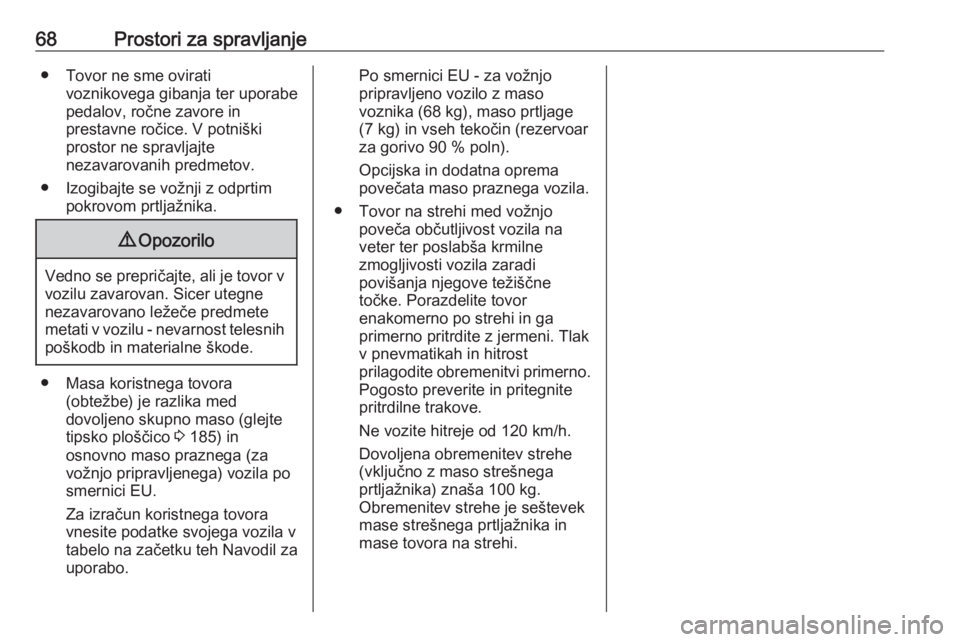

68Prostori za spravljanje● Tovor ne sme ovirativoznikovega gibanja ter uporabe
pedalov, ročne zavore in
prestavne ročice. V potniški
prostor ne spravljajte
nezavarovanih predmetov.
● Izogibajte se vožnji z odprtim pokrovom prtljažnika.9Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
● Masa koristnega tovora (obtežbe) je razlika med
dovoljeno skupno maso (glejte
tipsko ploščico 3 185) in
osnovno maso praznega (za vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso
voznika (68 kg), maso prtljage
(7 kg) in vseh tekočin (rezervoar
za gorivo 90 % poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
● Tovor na strehi med vožnjo poveča občutljivost vozila na
veter ter poslabša krmilne
zmogljivosti vozila zaradi
povišanja njegove težiščne
točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak
v pnevmatikah in hitrost
prilagodite obremenitvi primerno.
Pogosto preverite in pritegnite
pritrdilne trakove.
Ne vozite hitreje od 120 km/h.
Dovoljena obremenitev strehe
(vključno z maso strešnega
prtljažnika) znaša 100 kg.
Obremenitev strehe je seštevek mase strešnega prtljažnika in
mase tovora na strehi.
