OPEL COMBO D 2018 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2018, Model line: COMBO D, Model: OPEL COMBO D 2018Pages: 211, PDF-Größe: 4.94 MB
Page 161 of 211

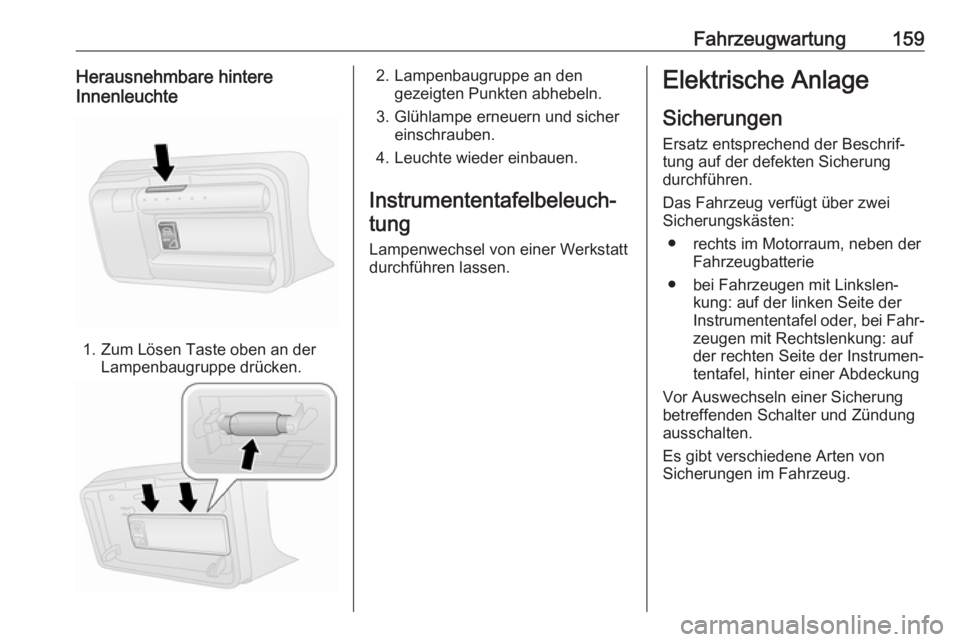

Fahrzeugwartung159Herausnehmbare hintere
Innenleuchte
1. Zum Lösen Taste oben an der Lampenbaugruppe drücken.
2. Lampenbaugruppe an dengezeigten Punkten abhebeln.
3. Glühlampe erneuern und sicher einschrauben.
4. Leuchte wieder einbauen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● rechts im Motorraum, neben der Fahrzeugbatterie
● bei Fahrzeugen mit Linkslen‐ kung: auf der linken Seite der
Instrumententafel oder, bei Fahr‐ zeugen mit Rechtslenkung: auf
der rechten Seite der Instrumen‐
tentafel, hinter einer Abdeckung
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Es gibt verschiedene Arten von
Sicherungen im Fahrzeug.
Page 162 of 211

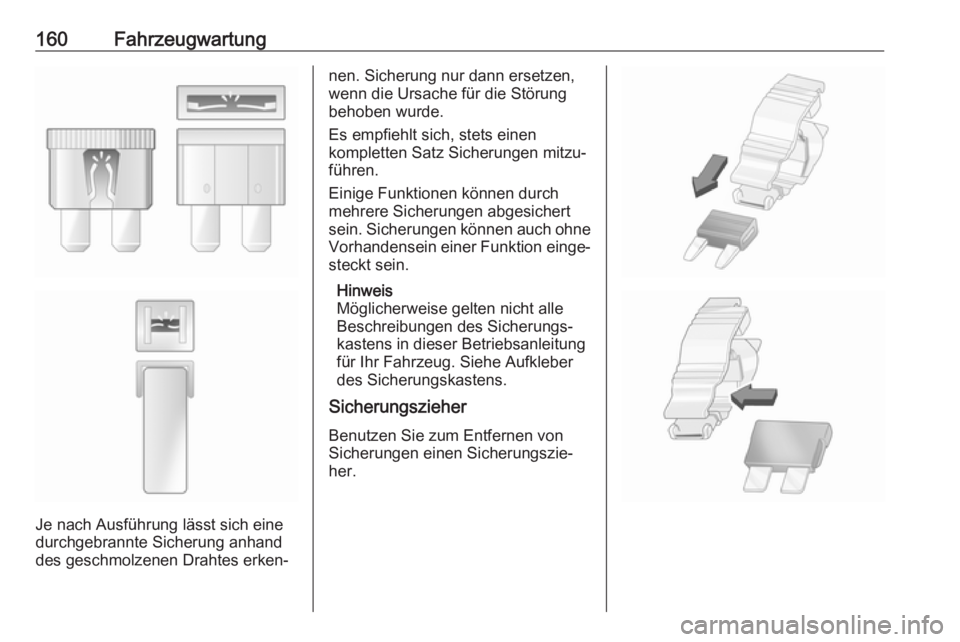

160Fahrzeugwartung
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Es empfiehlt sich, stets einen
kompletten Satz Sicherungen mitzu‐
führen.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein. Sicherungen können auch ohne Vorhandensein einer Funktion einge‐steckt sein.
Hinweis
Möglicherweise gelten nicht alle
Beschreibungen des Sicherungs‐ kastens in dieser Betriebsanleitung
für Ihr Fahrzeug. Siehe Aufkleber
des Sicherungskastens.
Sicherungszieher
Benutzen Sie zum Entfernen von
Sicherungen einen Sicherungszie‐
her.
Page 163 of 211

Fahrzeugwartung161
Zum leichteren Ersetzen der Siche‐
rungen kann ein Sicherungszieher
verwendet werden.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
rechts im Motorraum, neben der
Fahrzeugbatterie.
Die zwei Schrauben abnehmen
(siehe Abbildung), um die Schutzab‐
deckung zu entfernen und Zugang zu den Sicherungen zu erhalten.
Page 164 of 211

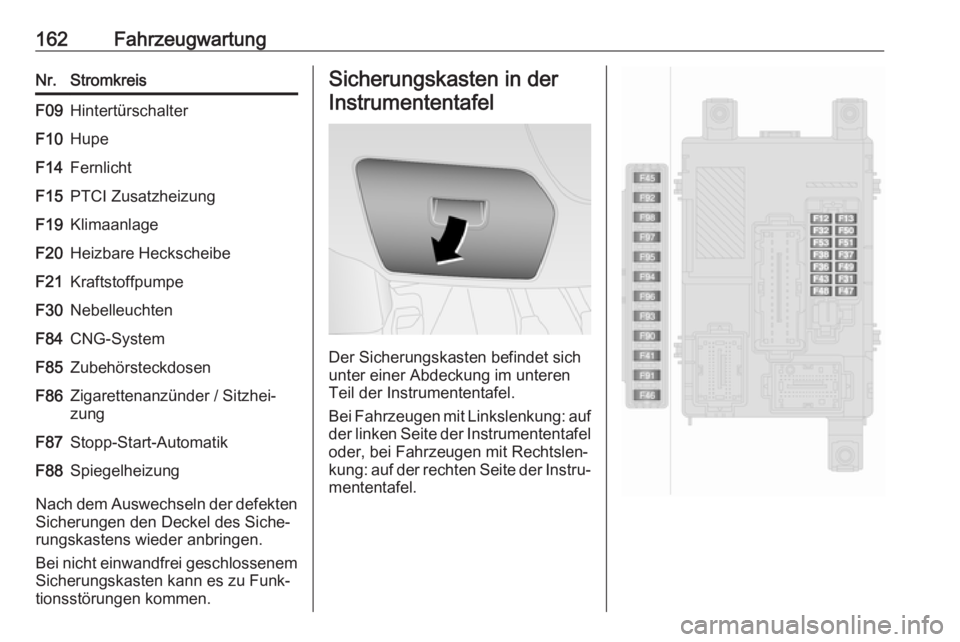

162FahrzeugwartungNr.StromkreisF09HintertürschalterF10HupeF14FernlichtF15PTCI ZusatzheizungF19KlimaanlageF20Heizbare HeckscheibeF21KraftstoffpumpeF30NebelleuchtenF84CNG-SystemF85ZubehörsteckdosenF86Zigarettenanzünder / Sitzhei‐
zungF87Stopp-Start-AutomatikF88Spiegelheizung
Nach dem Auswechseln der defekten
Sicherungen den Deckel des Siche‐
rungskastens wieder anbringen.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
unter einer Abdeckung im unteren
Teil der Instrumententafel.
Bei Fahrzeugen mit Linkslenkung: auf
der linken Seite der Instrumententafel oder, bei Fahrzeugen mit Rechtslen‐kung: auf der rechten Seite der Instru‐ mententafel.
Page 165 of 211

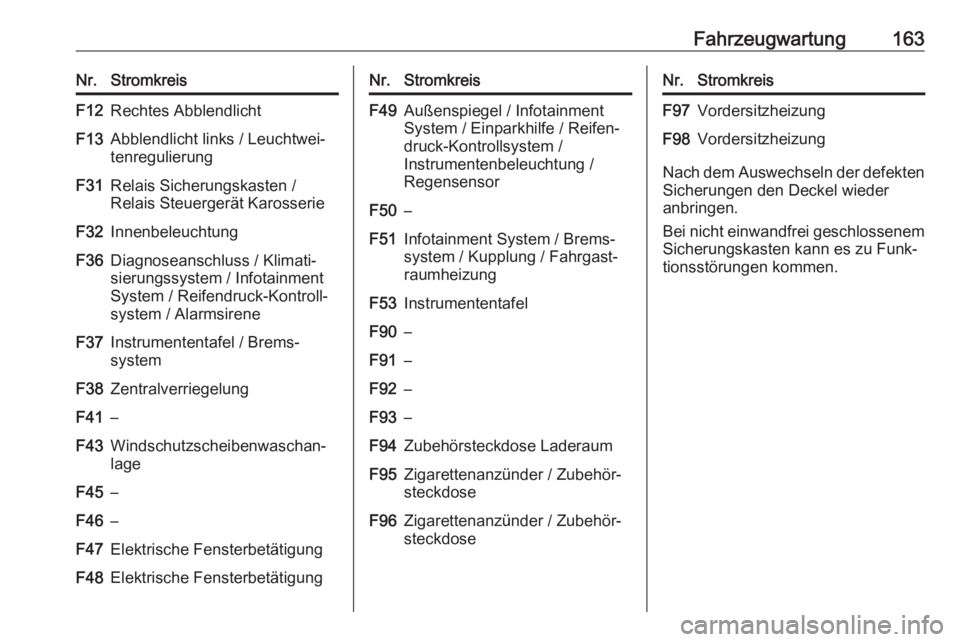

Fahrzeugwartung163Nr.StromkreisF12Rechtes AbblendlichtF13Abblendlicht links / Leuchtwei‐
tenregulierungF31Relais Sicherungskasten /
Relais Steuergerät KarosserieF32InnenbeleuchtungF36Diagnoseanschluss / Klimati‐
sierungssystem / Infotainment
System / Reifendruck-Kontroll‐
system / AlarmsireneF37Instrumententafel / Brems‐
systemF38ZentralverriegelungF41–F43Windschutzscheibenwaschan‐
lageF45–F46–F47Elektrische FensterbetätigungF48Elektrische FensterbetätigungNr.StromkreisF49Außenspiegel / Infotainment
System / Einparkhilfe / Reifen‐
druck-Kontrollsystem /
Instrumentenbeleuchtung /
RegensensorF50–F51Infotainment System / Brems‐
system / Kupplung / Fahrgast‐
raumheizungF53InstrumententafelF90–F91–F92–F93–F94Zubehörsteckdose LaderaumF95Zigarettenanzünder / Zubehör‐
steckdoseF96Zigarettenanzünder / Zubehör‐
steckdoseNr.StromkreisF97VordersitzheizungF98Vordersitzheizung
Nach dem Auswechseln der defekten
Sicherungen den Deckel wieder
anbringen.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Page 166 of 211

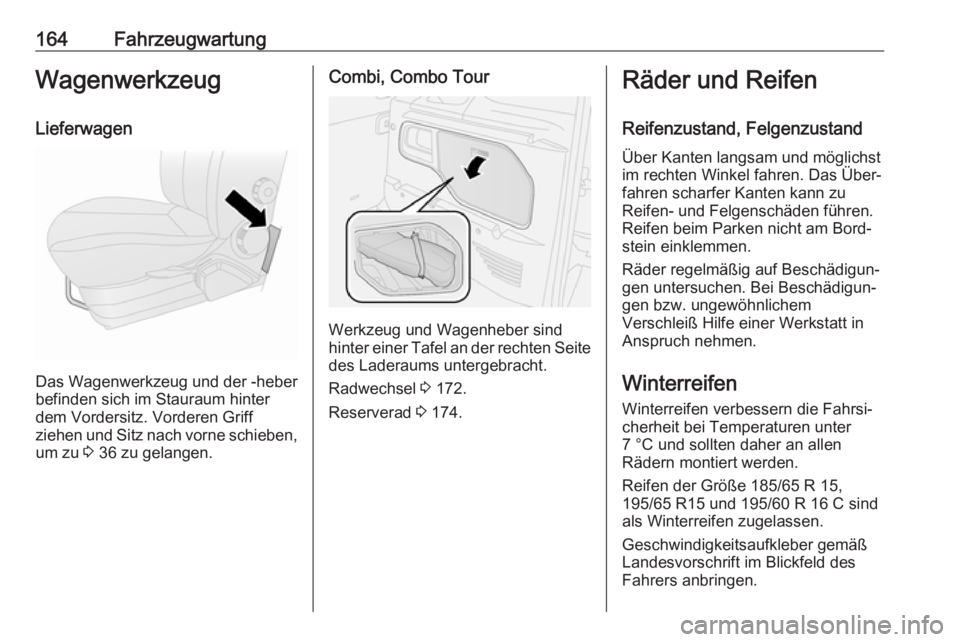

164FahrzeugwartungWagenwerkzeugLieferwagen
Das Wagenwerkzeug und der -heber
befinden sich im Stauraum hinter
dem Vordersitz. Vorderen Griff
ziehen und Sitz nach vorne schieben,
um zu 3 36 zu gelangen.
Combi, Combo Tour
Werkzeug und Wagenheber sind
hinter einer Tafel an der rechten Seite des Laderaums untergebracht.
Radwechsel 3 172.
Reserverad 3 174.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in
Anspruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Reifen der Größe 185/65 R 15,
195/65 R15 und 195/60 R 16 C sind
als Winterreifen zugelassen.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Page 167 of 211

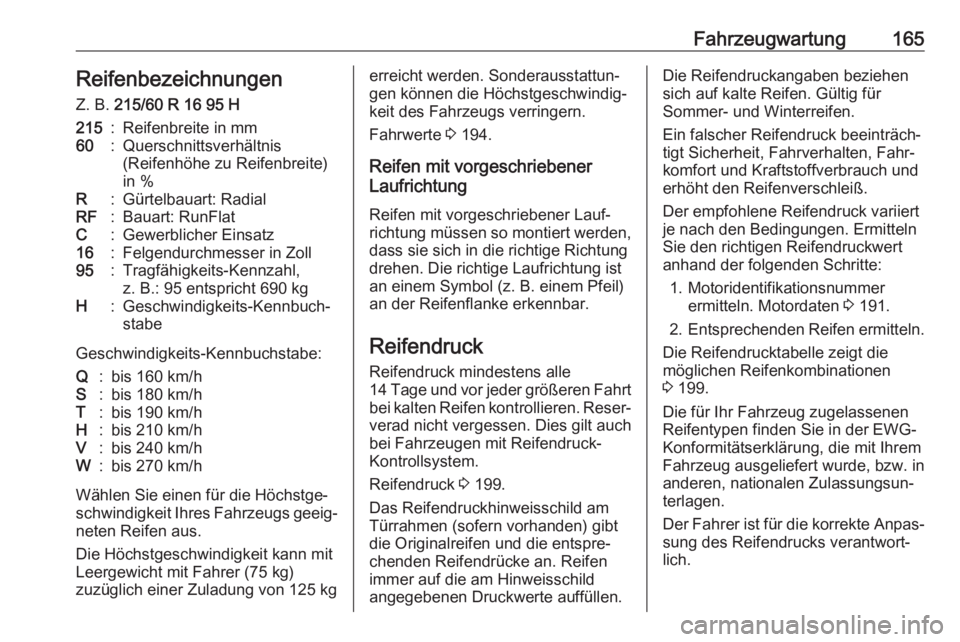

Fahrzeugwartung165Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlatC:Gewerblicher Einsatz16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 194.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden, dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Reifendruck 3 199.
Das Reifendruckhinweisschild am
Türrahmen (sofern vorhanden) gibt
die Originalreifen und die entspre‐
chenden Reifendrücke an. Reifen
immer auf die am Hinweisschild
angegebenen Druckwerte auffüllen.Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 191.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 199.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.
Page 168 of 211

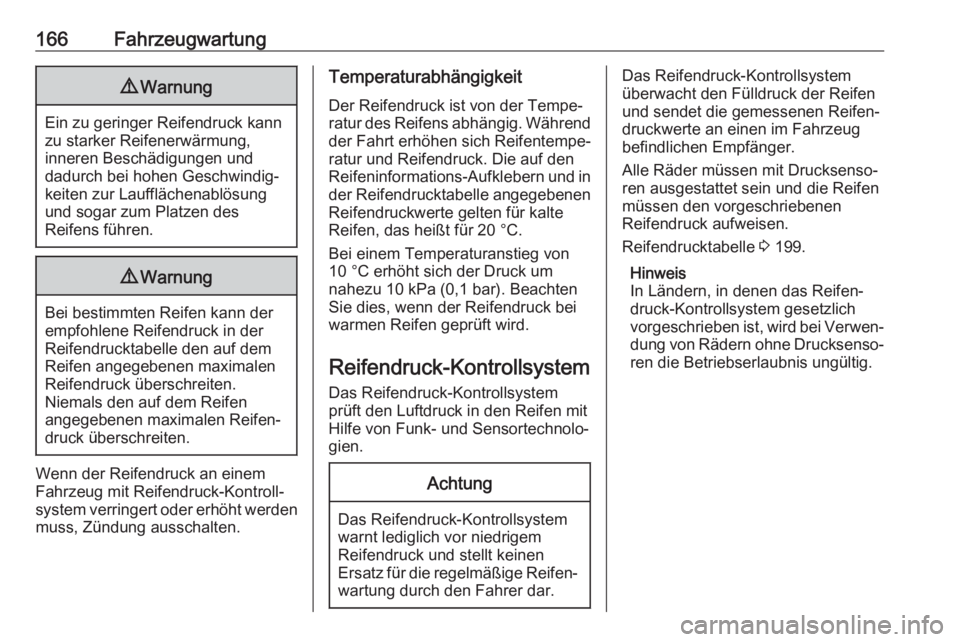

166Fahrzeugwartung9Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden
muss, Zündung ausschalten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa (0,1 bar). Beachten
Sie dies, wenn der Reifendruck bei
warmen Reifen geprüft wird.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
prüft den Luftdruck in den Reifen mit
Hilfe von Funk- und Sensortechnolo‐
gien.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Das Reifendruck-Kontrollsystemüberwacht den Fülldruck der Reifen
und sendet die gemessenen Reifen‐
druckwerte an einen im Fahrzeug
befindlichen Empfänger.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Reifendrucktabelle 3 199.
Hinweis
In Ländern, in denen das Reifen‐ druck-Kontrollsystem gesetzlichvorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Page 169 of 211

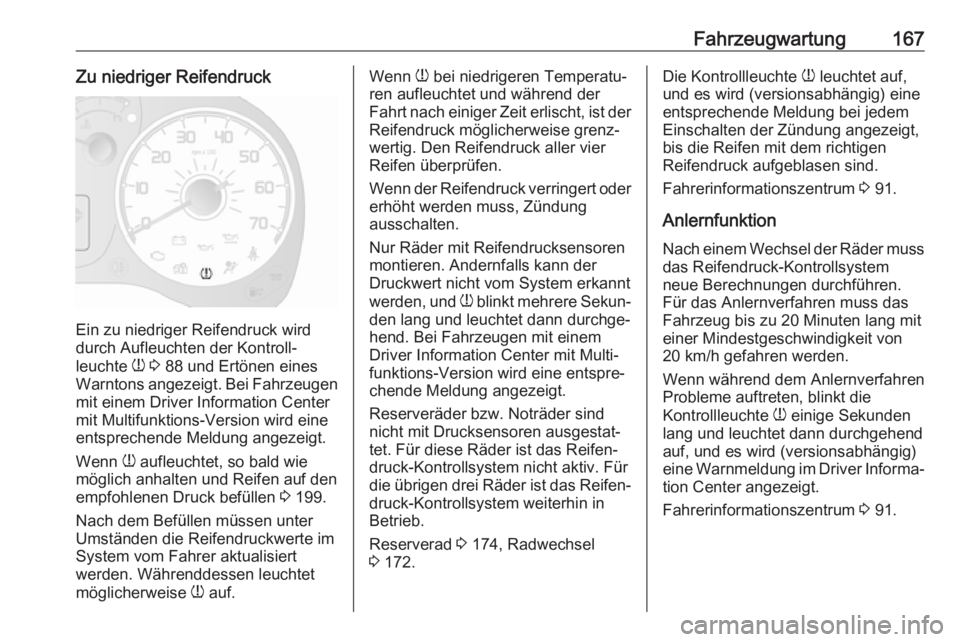

Fahrzeugwartung167Zu niedriger Reifendruck
Ein zu niedriger Reifendruck wird
durch Aufleuchten der Kontroll‐
leuchte w 3 88 und Ertönen eines
Warntons angezeigt. Bei Fahrzeugen mit einem Driver Information Center
mit Multifunktions-Version wird eine
entsprechende Meldung angezeigt.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 199.
Nach dem Befüllen müssen unter
Umständen die Reifendruckwerte im
System vom Fahrer aktualisiert
werden. Währenddessen leuchtet
möglicherweise w auf.
Wenn
w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, ist der
Reifendruck möglicherweise grenz‐
wertig. Den Reifendruck aller vier
Reifen überprüfen.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls kann der
Druckwert nicht vom System erkannt
werden, und w blinkt mehrere Sekun‐
den lang und leuchtet dann durchge‐
hend. Bei Fahrzeugen mit einem
Driver Information Center mit Multi‐
funktions-Version wird eine entspre‐
chende Meldung angezeigt.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv. Für
die übrigen drei Räder ist das Reifen‐
druck-Kontrollsystem weiterhin in
Betrieb.
Reserverad 3 174, Radwechsel
3 172.Die Kontrollleuchte
w leuchtet auf,
und es wird (versionsabhängig) eine
entsprechende Meldung bei jedem
Einschalten der Zündung angezeigt,
bis die Reifen mit dem richtigen
Reifendruck aufgeblasen sind.
Fahrerinformationszentrum 3 91.
Anlernfunktion Nach einem Wechsel der Räder mussdas Reifendruck-Kontrollsystem
neue Berechnungen durchführen.
Für das Anlernverfahren muss das
Fahrzeug bis zu 20 Minuten lang mit
einer Mindestgeschwindigkeit von
20 km/h gefahren werden.
Wenn während dem Anlernverfahren
Probleme auftreten, blinkt die
Kontrollleuchte w einige Sekunden
lang und leuchtet dann durchgehend
auf, und es wird (versionsabhängig)
eine Warnmeldung im Driver Informa‐ tion Center angezeigt.
Fahrerinformationszentrum 3 91.
Page 170 of 211

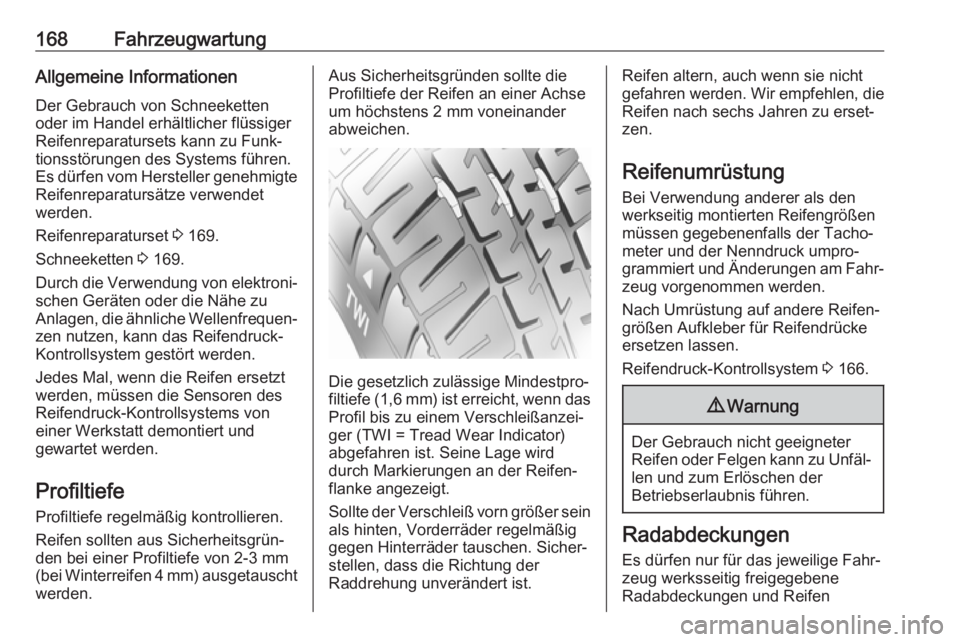

168FahrzeugwartungAllgemeine Informationen
Der Gebrauch von Schneeketten
oder im Handel erhältlicher flüssiger
Reifenreparatursets kann zu Funk‐
tionsstörungen des Systems führen.
Es dürfen vom Hersteller genehmigte Reifenreparatursätze verwendet
werden.
Reifenreparaturset 3 169.
Schneeketten 3 169.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems von
einer Werkstatt demontiert und
gewartet werden.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht werden.Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐ zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.
Reifendruck-Kontrollsystem 3 166.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
