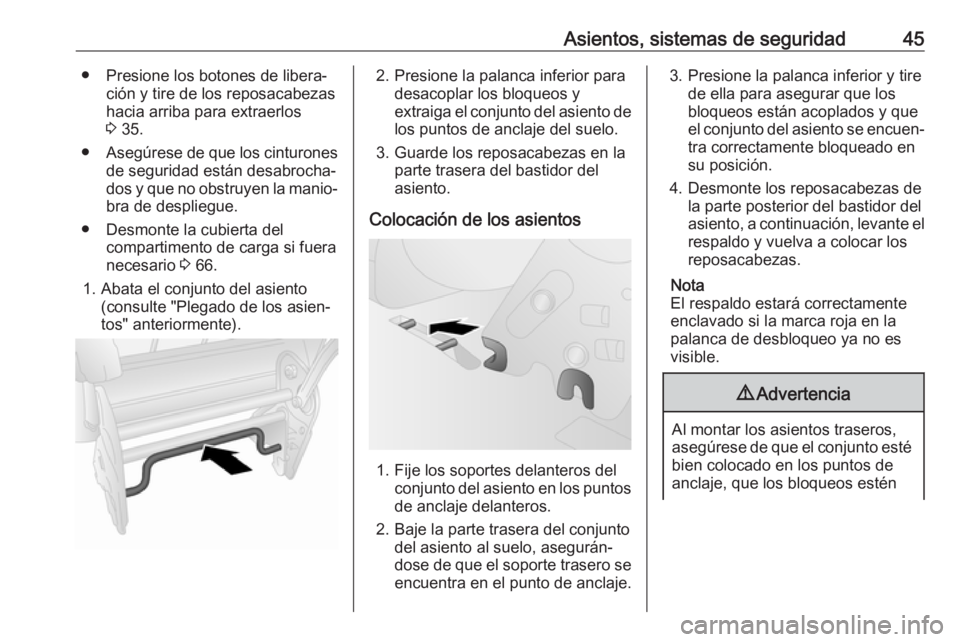

Asientos, sistemas de seguridad45● Presione los botones de libera‐ción y tire de los reposacabezas
hacia arriba para extraerlos
3 35.
● Asegúrese de que los cinturones
de seguridad están desabrocha‐
dos y que no obstruyen la manio‐ bra de despliegue.
● Desmonte la cubierta del compartimento de carga si fuera
necesario 3 66.
1. Abata el conjunto del asiento (consulte "Plegado de los asien‐
tos" anteriormente).2. Presione la palanca inferior para desacoplar los bloqueos y
extraiga el conjunto del asiento de
los puntos de anclaje del suelo.
3. Guarde los reposacabezas en la parte trasera del bastidor del
asiento.
Colocación de los asientos
1. Fije los soportes delanteros del conjunto del asiento en los puntosde anclaje delanteros.
2. Baje la parte trasera del conjunto del asiento al suelo, asegurán‐
dose de que el soporte trasero se
encuentra en el punto de anclaje.
3. Presione la palanca inferior y tire de ella para asegurar que los
bloqueos están acoplados y que
el conjunto del asiento se encuen‐
tra correctamente bloqueado en
su posición.
4. Desmonte los reposacabezas de la parte posterior del bastidor del
asiento, a continuación, levante el respaldo y vuelva a colocar los
reposacabezas.
Nota
El respaldo estará correctamente
enclavado si la marca roja en la palanca de desbloqueo ya no es
visible.9 Advertencia
Al montar los asientos traseros,
asegúrese de que el conjunto esté
bien colocado en los puntos de
anclaje, que los bloqueos estén

46Asientos, sistemas de seguridadtotalmente enclavados y que el
respaldo haya vuelto a la posición correcta.
De lo contrario, podrían ocasio‐
narse lesiones en caso de una

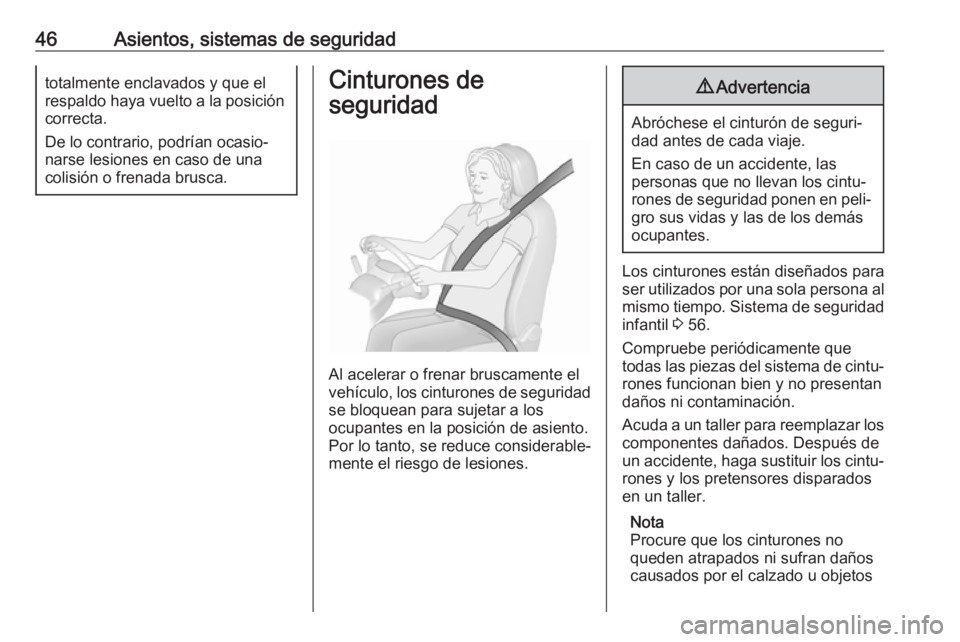

colisión o frenada brusca.Cinturones de
seguridad
Al acelerar o frenar bruscamente el
vehículo, los cinturones de seguridad
se bloquean para sujetar a los
ocupantes en la posición de asiento.
Por lo tanto, se reduce considerable‐
mente el riesgo de lesiones.
9 Advertencia
Abróchese el cinturón de seguri‐
dad antes de cada viaje.
En caso de un accidente, las
personas que no llevan los cintu‐
rones de seguridad ponen en peli‐ gro sus vidas y las de los demásocupantes.
Los cinturones están diseñados para
ser utilizados por una sola persona al
mismo tiempo. Sistema de seguridad infantil 3 56.
Compruebe periódicamente que todas las piezas del sistema de cintu‐ rones funcionan bien y no presentan
daños ni contaminación.
Acuda a un taller para reemplazar los
componentes dañados. Después de
un accidente, haga sustituir los cintu‐ rones y los pretensores disparados
en un taller.
Nota
Procure que los cinturones no
queden atrapados ni sufran daños
causados por el calzado u objetos

Asientos, sistemas de seguridad49Desabrochar
Para desabrochar el cinturón, pulse
el botón rojo del cierre. El cinturón de
seguridad se retrae automática‐
mente.
Cinturones de seguridad en los
asientos traseros
El cinturón de seguridad del asiento
central sólo se puede extraer del
retractor si el respaldo está encla‐
vado en la posición más atrasada.
Uso del cinturón de seguridad
durante el embarazo9 Advertencia
El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis, para evitar la presión sobre el
abdomen.
Sistema de airbags
El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.
Cuando se activan, los airbags se
inflan en milisegundos. También se
desinflan tan rápidamente que a
menudo no se llegan a percibir
durante la colisión.
Nota
Dependiendo de la gravedad de la
colisión, se corta el sistema de
combustible y se desconecta auto‐
máticamente el motor por motivos
de seguridad. Reinicio del sistema
de corte de combustible; consulte
"Mensajes del sistema de combusti‐ ble" 3 101.
Nota
Las fechas de vencimiento para la
sustitución de los componentes del
sistema de airbags pueden encon‐
trarse en la etiqueta situada en el
interior de la guantera. Diríjase a un
taller para sustituir los componentes del sistema de airbags.

50Asientos, sistemas de seguridad9Advertencia
La activación del sistema de
airbags es explosiva; las repara‐
ciones deben realizarlas única‐
mente personal especializado.
9 Advertencia
La adición de accesorios que
modifiquen la estructura, el
sistema de parachoques, la altura, el frontal o la lámina lateral del
vehículo puede impedir que el
sistema de airbags funcione
correctamente. El funcionamiento
del sistema de airbags se puede
ver también afectado por la modi‐
ficación de cualquier pieza de los asientos delanteros, los cinturo‐nes de seguridad, el módulo de
detección y diagnóstico del airbag,
el volante, el panel de instrumen‐
tos, las juntas de la puerta interior
incluidos los altavoces, cualquiera de los módulos de airbags, el
embellecedor del montante o
techo, los sensores delanteros,
los sensores de impacto lateral o
el cableado del airbag.
Nota
La unidad electrónica de control del sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.
No pegue ningún objeto en las tapas de los airbags ni los cubra con
ningún otro material. Acuda a un
taller para reemplazar las tapas
dañadas.
Cada airbag se activa una vez sola‐
mente. Haga cambiar los airbags
activados en un taller. Además,
puede ser necesario hacer sustituir
el volante, el tablero de instrumen‐
tos, parte del revestimiento, las
juntas de las puertas, las manillas y
los asientos.
No realice modificaciones en el
sistema de airbags porque se podría
anular el permiso de circulación del
vehículo.
Testigo de control v del sistema de
airbags 3 87.
Avería Si hay un fallo en el sistema del airbag
y los pretensores de los cinturones, el
indicador de control v se ilumina en
el cuadro de instrumentos. El sistema no está operativo.
Según la versión, también puede
aparecer un mensaje de advertencia
correspondiente, por ejemplo Avería
airbag , en el centro de información
del conductor 3 95.
Haga subsanar la causa de la avería en un taller.
Testigo de control v 3 87.
Sistemas de retención infantil en
el asiento del acompañante con
sistemas de airbag
Advertencia según el reglamento
ECE R94.02:

54Asientos, sistemas de seguridad
El sistema del airbag delantero se
activa en caso de impacto frontal de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el
impacto y reducen considerable‐
mente, por tanto, el riesgo de que los
ocupantes de los asientos delanteros sufran lesiones en la parte superior
del cuerpo y la cabeza.
9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.
Posición de asiento 3 36.
No debe haber obstáculos en la
zona de inflado de los airbags.
Abroche el cinturón de seguridad
correctamente y enclávelo bien.
Sólo así podrá protegerle el
airbag.
Sistema de airbags
laterales
El sistema de airbag lateral consta de un airbag en cada uno de los respal‐
dos de los asientos delanteros. Se
pueden identificar por el rótulo
AIRBAG .
El sistema de airbags laterales se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la parte supe‐
rior del cuerpo y la pelvis en el caso
de que haya una colisión lateral
fuerte.9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el
vehículo. Tenga cuidado de no tapar los airbags.
Desactivación de los airbags
Si se va a instalar un sistema de
retención infantil en el asiento del
acompañante, es necesario desacti‐
var el sistema de airbag del acompa‐
ñante de acuerdo con las

Asientos, sistemas de seguridad55instrucciones de las tablas de posi‐
ciones de montaje del sistema de
retención infantil 3 59.
Los sistemas de airbags laterales, los
pretensores del cinturón y todos los
sistemas de airbag del conductor
permanecerán activados.
Según el vehículo, la etiqueta del
airbag ubicada en el parasol del
acompañante contiene una adverten‐ cia. Consulte el "Sistema de airbags"para más información 3 49.
El sistema de airbag del acompa‐
ñante se puede desactivar mediante
el menú de ajustes en el centro de información del conductor 3 95.
Desactive el sistema de airbag del
acompañante del siguiente modo:
1. Pulse SETq una vez para acce‐
der al menú de ajustes.
2. Desplácese por las opciones del menú usando R o S hasta Bag
pas (en la versión estándar)
- o -
Bag pasajero (en versión multi‐
función) se visualiza.
3. Pulse SETq para acceder a esta
opción del menú.
4. Pulse R o S para cambiar de Bag
pas on a Bag pas off (versión
estándar)
- o -
de Bag pasajero activado a Bag
pasajero desactivado (versión
multifunción).
5. Pulse SETq para confirmar la
selección. Según la versión,
aparece también un mensaje que
solicita confirmación en la panta‐
lla.6. Pulse R o S para seleccionar Si.
7. Pulse brevemente SETq para
confirmar la desactivación y
volver automáticamente a la
pantalla anterior.
Los airbags del asiento del acompa‐
ñante se desactivan y no se inflarán
en caso de colisión. Se enciende el
testigo de control * de forma perma‐
nente en la consola del techo. Se
puede montar un sistema de reten‐
ción infantil de acuerdo con las tablas
de Posiciones de montaje del sistema
de retención infantil 3 59.

56Asientos, sistemas de seguridad9Peligro
Desactive el airbag del acompa‐
ñante únicamente al utilizar un
sistema de retención infantil sujeto a las restricciones e instrucciones
de la tabla 3 59.
De lo contrario, existe peligro de
muerte para una persona que
ocupe un asiento con el airbag del
acompañante desactivado.
En caso de colisión, el sistema de
airbag del asiento del acompañante
se inflará siempre que el testigo de
control * no esté encendido.
Si los testigos de control * y v se
encienden a la vez, hay un error en el sistema. El estado del sistema no se
puede determinar y, por tanto, no
debe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.
Cambie el estado sólo con el vehículo
parado y el encendido desconectado. El estado se mantiene hasta el
próximo cambio.
Testigo de control v de los airbags y
pretensores de cinturones 3 87.
Testigo de control * de desactiva‐
ción del airbag 3 87.
Reactivación del sistema de airbag del acompañante - véase Centro de
información del conductor 3 95.Sistemas de retención
infantil9 Peligro
Si utiliza un sistema de retención
infantil orientado hacia atrás en el
asiento del acompañante, es
necesario desactivar el sistema de airbag del asiento del acompa‐
ñante. Esto se aplica también a
determinados sistemas de reten‐
ción infantil orientados hacia
delante como se indica en la tabla
3 59.
Desactivación de los airbags 3 54.
Etiqueta del airbag 3 49.
Le recomendamos un sistema de retención infantil que esté adaptado
específicamente al vehículo. Para
más información, póngase en
contacto con su taller.
Cuando utilice un sistema de reten‐
ción infantil, preste atención a las siguientes instrucciones de uso y

Asientos, sistemas de seguridad57montaje, así como a las instrucciones
suministradas con el sistema de
retención infantil.
Siempre deben cumplirse las normas
locales o nacionales. En algunos
países está prohibido el uso de siste‐ mas de retención infantil en determi‐
nadas plazas de asiento.
Los sistemas de retención infantil se
pueden fijar con:
● Cinturón de seguridad de tres puntos
● Sujeciones ISOFIX
● Anclaje superior
Cinturón de seguridad de tres
puntos
Los sistemas de retención infantil se
pueden fijar utilizando un cinturón de
seguridad de tres puntos 3 47.
En función del tamaño del sistema de
retención infantil empleado y de la
variante del modelo, los sistemas de
retención infantil se pueden fijar a
determinados asientos de la 2ª fila
3 59.Soportes ISOFIX
Los soportes de montaje ISOFIX se
indican mediante etiquetas ISOFIX
en el respaldo.
Fije los sistemas de seguridad infantil
ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX.
Si se usan soportes de montaje
ISOFIXpara el asiento, se pueden
utilizar sistemas de retención infantil
homologados para uso universal con
ISOFIX.
Debe utilizarse un cinturón de
anclaje superior además de las suje‐
ciones de montaje ISOFIX.
Las posiciones de montaje permitidas para los sistemas de retención infantil
ISOFIX están marcadas mediante <,
IL e IUF en las tablas.
Anclajes superiores
Los anclajes superiores están situa‐
dos en la parte posterior del asiento.
Además de los soportes de montaje
ISOFIX, fije la correa del
anclaje superior a los anclajes
superiores.
Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante IUF en la tabla 3 59.

Asientos, sistemas de seguridad59Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil
Nivel de peso o de edad
Asiento del acompañanteSegunda filaTercera filaairbag activadoairbag desactivadoasiento exteriorasiento centralGrupo 0: hasta 10 kg
o 10 meses aprox.XU 1U,
o de dos años aprox.XU 1U,
o de seis meses a cuatro años aprox.XU 1U,
o de tres a siete años aprox.XXUUXGrupo III: de 22 a 36 kg
o de seis meses a 12 años aprox.XXUUX1:Cuando vaya a abrochar un cinturón de seguridad de tres puntos, desplace el asiento a la posición más alta y
asegúrese de que el asiento se desplaza hacia delante a partir del punto de anclaje superior. Ajuste el respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar la tensión del cinturón en el lado de la hebilla.<:Asiento del vehículo disponible con fijaciones ISOFIX. En caso de fijación ISOFIX, sólo pueden utilizarse sistemas
de retención infantil ISOFIX homologados para el vehículo.U:Adecuado para uso universal en combinación con un cinturón de seguridad de tres puntos.X:No se permiten sistemas de retención infantil en esta clase de peso.

60Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil ISOFIX
Clase de pesoClase de
tamañoFijaciónEn el asiento del
acompañante
En los
asientos
exteriores de
la segunda
filaEn el
asiento
central de la
segunda filaEn los
asientos de
la tercera
filaGrupo 0: hasta 10 kg
o 10 meses aprox.EISO/R1XILXXGrupo 0+: hasta 13 kg
o de dos años aprox.EISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXGrupo I: de 9 a 18 kg
o de seis meses a cuatro años aprox.DISO/R2XILXXCISO/R3XIL 1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
El asiento infantil ISOFIX se puede instalar levantando el reposacabezas hacia arriba hasta el máximo.IL:Adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘semiu‐
niversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF:Adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X:Ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.
