Istuimet, turvajärjestelmät39Lämmitys
Käynnistä istuimen lämmitys paina‐
malla kyseisen etuistuimen ß-paini‐
ketta. Aktivointi osoitetaan painik‐
keessa olevalla LED-valolla.
Poista istuinlämmitys käytöstä paina‐ malla ß uudelleen.
Istuinlämmitystä ohjaa termostaatti ja
se kytkeytyy automaattisesti pois
toiminnasta, kun istuin on riittävän
lämmin.
Pitkäaikaista käyttöä ei suositella
herkkäihoisille ihmisille.
Istuinlämmitys on käytettävissä, kun
sytytysvirta on kytketty, sekä Autos‐
top-toiminnon aikana. Stop-start-
järjestelmä 3 115.Takaistuimet
Toisen istuinrivin istuimet9 Varoitus
Kun takaistuimia tai selkänojia
säädetään tai käännetään, pidä
kädet ja jalat poissa liikealueelta.
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Joissakin versioissa tavaratilan
kokoa voi suurentaa kääntämällä
toisen istuinrivin istuimet alas (jos
asennettu).
Jos kolmannen istuinrivin istuimet on
asennettu, katso lisätietoja tavarati‐
lan suurentamisesta luvun "Kolman‐
nen istuinrivin istuimet" kohdasta
"Istuinten kääntäminen alas" tai
"Istuinten poistaminen" 3 41.

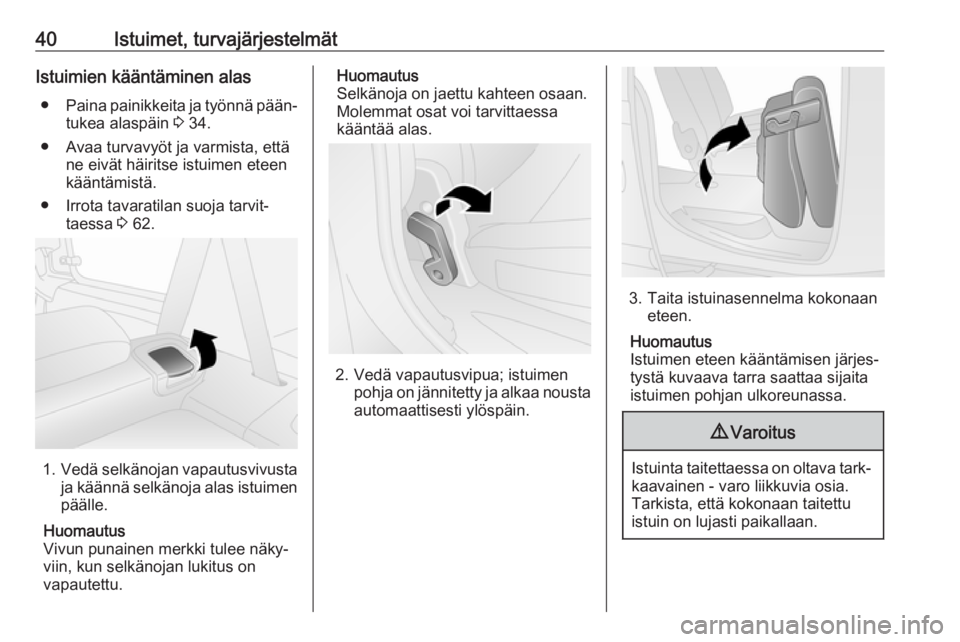

Page 42 of 201
40Istuimet, turvajärjestelmätIstuimien kääntäminen alas● Paina painikkeita ja työnnä pään‐
tukea alaspäin 3 34.
● Avaa turvavyöt ja varmista, että ne eivät häiritse istuimen eteen
kääntämistä.
● Irrota tavaratilan suoja tarvit‐ taessa 3 62.
1. Vedä selkänojan vapautusvivusta
ja käännä selkänoja alas istuimen
päälle.
Huomautus
Vivun punainen merkki tulee näky‐
viin, kun selkänojan lukitus on
vapautettu.
Huomautus
Selkänoja on jaettu kahteen osaan.
Molemmat osat voi tarvittaessa
kääntää alas.
2. Vedä vapautusvipua; istuimen pohja on jännitetty ja alkaa noustaautomaattisesti ylöspäin.
3. Taita istuinasennelma kokonaan eteen.
Huomautus
Istuimen eteen kääntämisen järjes‐
tystä kuvaava tarra saattaa sijaita
istuimen pohjan ulkoreunassa.
9 Varoitus
Istuinta taitettaessa on oltava tark‐
kaavainen - varo liikkuvia osia.
Tarkista, että kokonaan taitettu istuin on lujasti paikallaan.

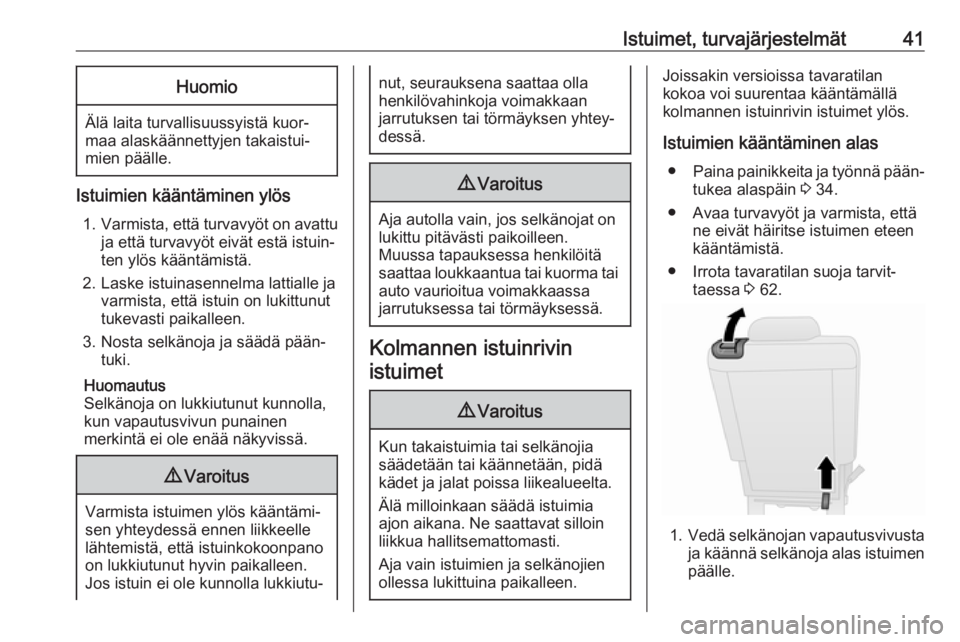

Page 43 of 201
Istuimet, turvajärjestelmät41Huomio
Älä laita turvallisuussyistä kuor‐
maa alaskäännettyjen takaistui‐
mien päälle.
Istuimien kääntäminen ylös
1. Varmista, että turvavyöt on avattu
ja että turvavyöt eivät estä istuin‐
ten ylös kääntämistä.
2. Laske istuinasennelma lattialle ja varmista, että istuin on lukittunut
tukevasti paikalleen.
3. Nosta selkänoja ja säädä pään‐ tuki.
Huomautus
Selkänoja on lukkiutunut kunnolla,
kun vapautusvivun punainen
merkintä ei ole enää näkyvissä.
9 Varoitus
Varmista istuimen ylös kääntämi‐
sen yhteydessä ennen liikkeelle
lähtemistä, että istuinkokoonpano
on lukkiutunut hyvin paikalleen.
Jos istuin ei ole kunnolla lukkiutu‐
nut, seurauksena saattaa olla
henkilövahinkoja voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.9 Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai
auto vaurioitua voimakkaassa
jarrutuksessa tai törmäyksessä.
Kolmannen istuinrivin
istuimet
9 Varoitus
Kun takaistuimia tai selkänojia
säädetään tai käännetään, pidä
kädet ja jalat poissa liikealueelta.
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Joissakin versioissa tavaratilan
kokoa voi suurentaa kääntämällä
kolmannen istuinrivin istuimet ylös.
Istuimien kääntäminen alas ● Paina painikkeita ja työnnä pään‐
tukea alaspäin 3 34.
● Avaa turvavyöt ja varmista, että ne eivät häiritse istuimen eteen
kääntämistä.
● Irrota tavaratilan suoja tarvit‐ taessa 3 62.
1. Vedä selkänojan vapautusvivusta
ja käännä selkänoja alas istuimen
päälle.

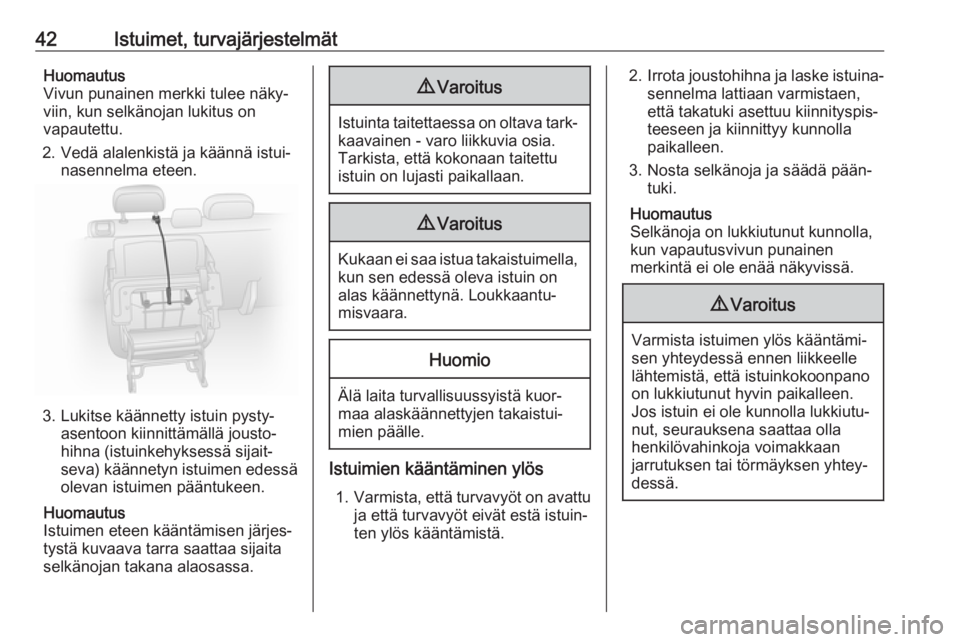

Page 44 of 201
42Istuimet, turvajärjestelmätHuomautus
Vivun punainen merkki tulee näky‐
viin, kun selkänojan lukitus on
vapautettu.
2. Vedä alalenkistä ja käännä istui‐ nasennelma eteen.
3. Lukitse käännetty istuin pysty‐ asentoon kiinnittämällä jousto‐
hihna (istuinkehyksessä sijait‐
seva) käännetyn istuimen edessä
olevan istuimen pääntukeen.
Huomautus
Istuimen eteen kääntämisen järjes‐
tystä kuvaava tarra saattaa sijaita
selkänojan takana alaosassa.
9 Varoitus
Istuinta taitettaessa on oltava tark‐
kaavainen - varo liikkuvia osia.
Tarkista, että kokonaan taitettu istuin on lujasti paikallaan.
9 Varoitus
Kukaan ei saa istua takaistuimella,
kun sen edessä oleva istuin onalas käännettynä. Loukkaantu‐
misvaara.
Huomio
Älä laita turvallisuussyistä kuor‐
maa alaskäännettyjen takaistui‐
mien päälle.
Istuimien kääntäminen ylös
1. Varmista, että turvavyöt on avattu
ja että turvavyöt eivät estä istuin‐
ten ylös kääntämistä.
2. Irrota joustohihna ja laske istuina‐
sennelma lattiaan varmistaen,
että takatuki asettuu kiinnityspis‐
teeseen ja kiinnittyy kunnolla
paikalleen.
3. Nosta selkänoja ja säädä pään‐ tuki.
Huomautus
Selkänoja on lukkiutunut kunnolla,
kun vapautusvivun punainen
merkintä ei ole enää näkyvissä.9 Varoitus
Varmista istuimen ylös kääntämi‐
sen yhteydessä ennen liikkeelle
lähtemistä, että istuinkokoonpano
on lukkiutunut hyvin paikalleen.
Jos istuin ei ole kunnolla lukkiutu‐
nut, seurauksena saattaa olla
henkilövahinkoja voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.

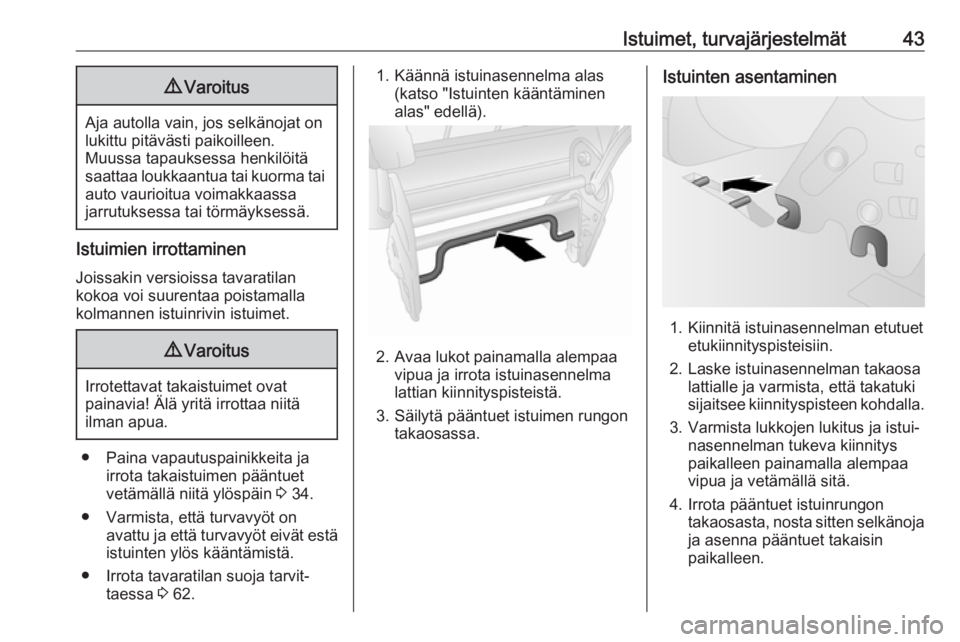

Page 45 of 201
Istuimet, turvajärjestelmät439Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa
jarrutuksessa tai törmäyksessä.
Istuimien irrottaminen
Joissakin versioissa tavaratilan
kokoa voi suurentaa poistamalla
kolmannen istuinrivin istuimet.
9 Varoitus
Irrotettavat takaistuimet ovat
painavia! Älä yritä irrottaa niitä
ilman apua.
● Paina vapautuspainikkeita ja irrota takaistuimen pääntuet
vetämällä niitä ylöspäin 3 34.
● Varmista, että turvavyöt on avattu ja että turvavyöt eivät estäistuinten ylös kääntämistä.
● Irrota tavaratilan suoja tarvit‐ taessa 3 62.
1. Käännä istuinasennelma alas
(katso "Istuinten kääntäminen
alas" edellä).
2. Avaa lukot painamalla alempaa vipua ja irrota istuinasennelma
lattian kiinnityspisteistä.
3. Säilytä pääntuet istuimen rungon takaosassa.
Istuinten asentaminen
1. Kiinnitä istuinasennelman etutuetetukiinnityspisteisiin.
2. Laske istuinasennelman takaosa lattialle ja varmista, että takatuki
sijaitsee kiinnityspisteen kohdalla.
3. Varmista lukkojen lukitus ja istui‐ nasennelman tukeva kiinnitys
paikalleen painamalla alempaa
vipua ja vetämällä sitä.
4. Irrota pääntuet istuinrungon takaosasta, nosta sitten selkänoja
ja asenna pääntuet takaisin
paikalleen.

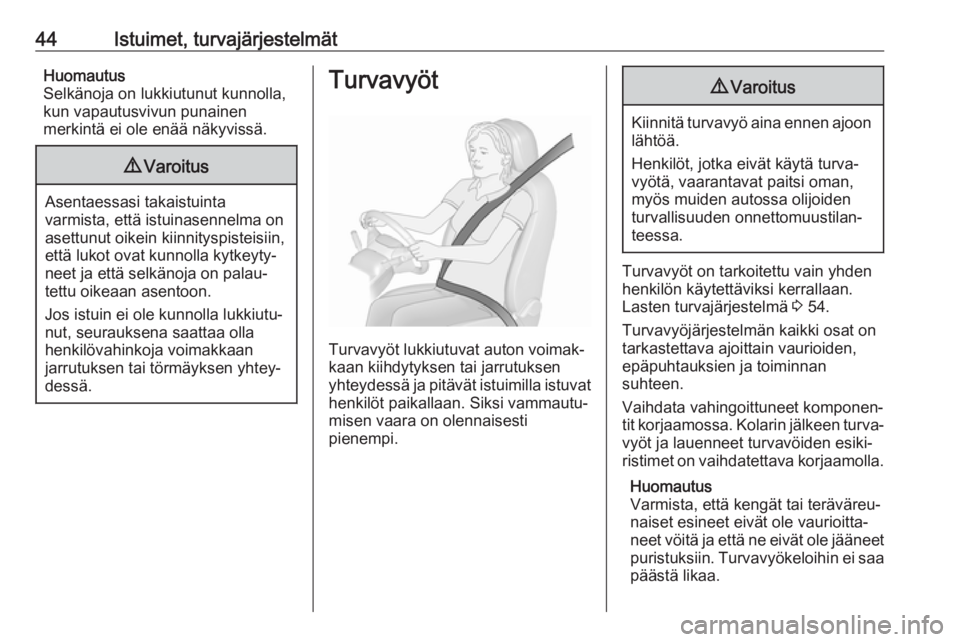

Page 46 of 201
44Istuimet, turvajärjestelmätHuomautus
Selkänoja on lukkiutunut kunnolla,
kun vapautusvivun punainen
merkintä ei ole enää näkyvissä.9 Varoitus
Asentaessasi takaistuinta
varmista, että istuinasennelma on
asettunut oikein kiinnityspisteisiin, että lukot ovat kunnolla kytkeyty‐neet ja että selkänoja on palau‐
tettu oikeaan asentoon.
Jos istuin ei ole kunnolla lukkiutu‐
nut, seurauksena saattaa olla
henkilövahinkoja voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Siksi vammautu‐
misen vaara on olennaisesti
pienempi.
9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on tarkoitettu vain yhden
henkilön käytettäviksi kerrallaan.
Lasten turvajärjestelmä 3 54.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden,
epäpuhtauksien ja toiminnan
suhteen.
Vaihdata vahingoittuneet komponen‐
tit korjaamossa. Kolarin jälkeen turva‐
vyöt ja lauenneet turvavöiden esiki‐
ristimet on vaihdatettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa
päästä likaa.

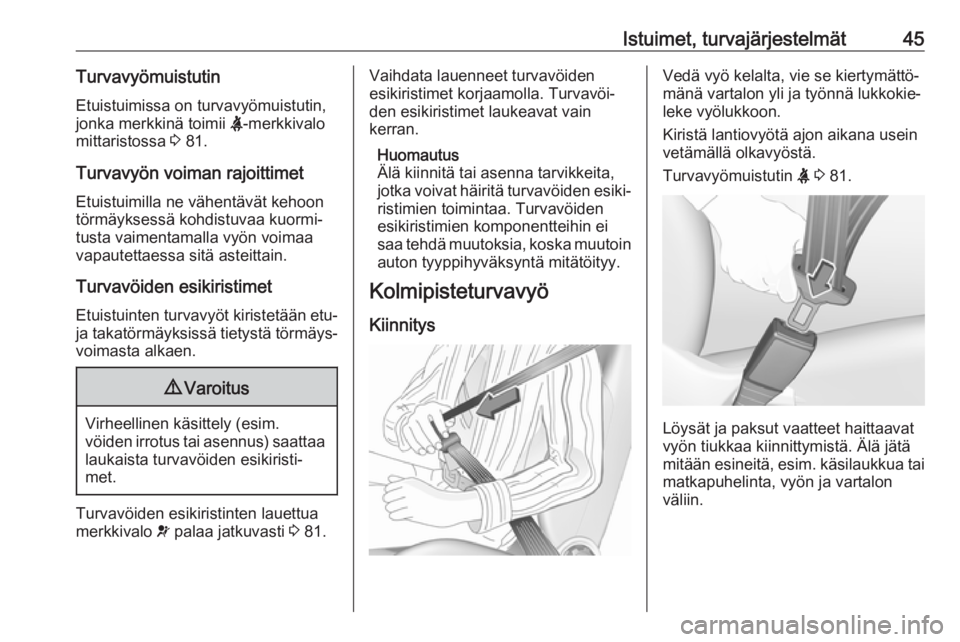

Page 47 of 201
Istuimet, turvajärjestelmät45TurvavyömuistutinEtuistuimissa on turvavyömuistutin,
jonka merkkinä toimii X-merkkivalo
mittaristossa 3 81.
Turvavyön voiman rajoittimet
Etuistuimilla ne vähentävät kehoon
törmäyksessä kohdistuvaa kuormi‐
tusta vaimentamalla vyön voimaa
vapautettaessa sitä asteittain.
Turvavöiden esikiristimet
Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim.
vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 81.
Vaihdata lauenneet turvavöiden
esikiristimet korjaamolla. Turvavöi‐
den esikiristimet laukeavat vain
kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esiki‐
ristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin
auton tyyppihyväksyntä mitätöityy.
Kolmipisteturvavyö
KiinnitysVedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon.
Kiristä lantiovyötä ajon aikana usein
vetämällä olkavyöstä.
Turvavyömuistutin X 3 81.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon
väliin.

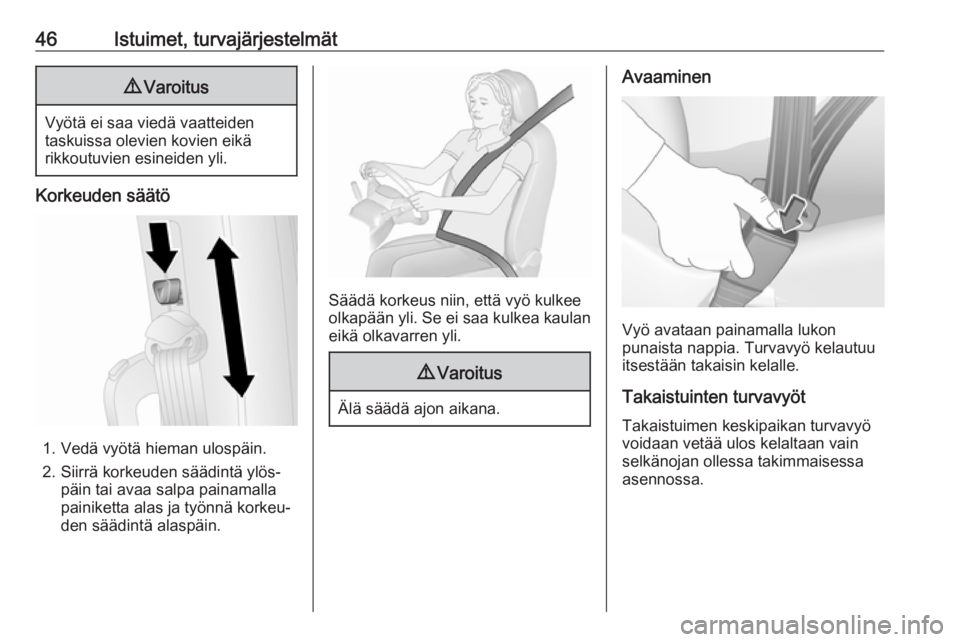

Page 48 of 201
46Istuimet, turvajärjestelmät9Varoitus
Vyötä ei saa viedä vaatteiden
taskuissa olevien kovien eikä
rikkoutuvien esineiden yli.
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säädintä ylös‐ päin tai avaa salpa painamalla
painiketta alas ja työnnä korkeu‐
den säädintä alaspäin.
Säädä korkeus niin, että vyö kulkee
olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
9 Varoitus
Älä säädä ajon aikana.
Avaaminen
Vyö avataan painamalla lukon
punaista nappia. Turvavyö kelautuu
itsestään takaisin kelalle.
Takaistuinten turvavyöt Takaistuimen keskipaikan turvavyö
voidaan vetää ulos kelaltaan vain
selkänojan ollessa takimmaisessa
asennossa.

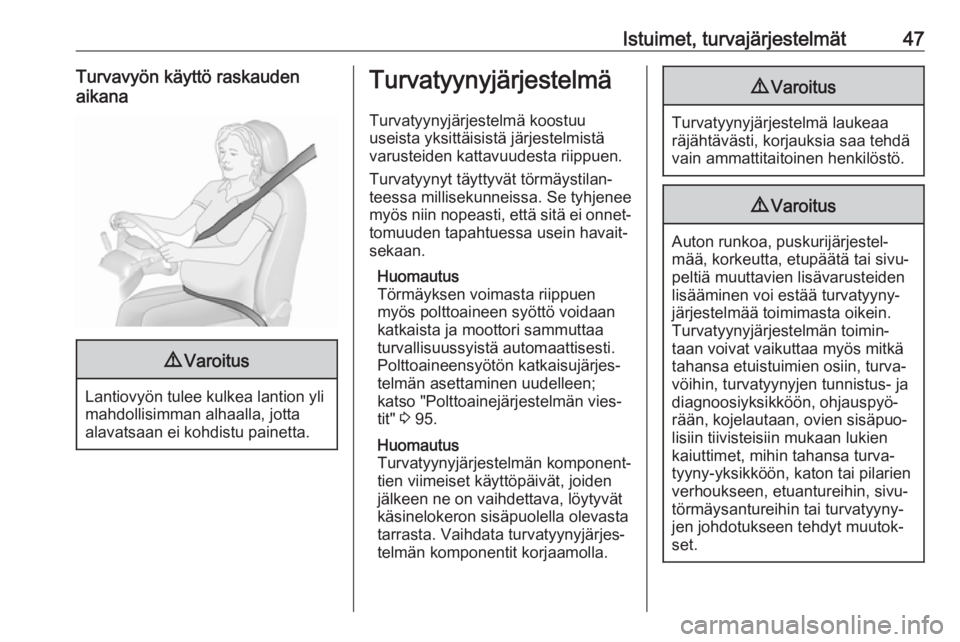

Page 49 of 201
Istuimet, turvajärjestelmät47Turvavyön käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä
varusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.
Huomautus
Törmäyksen voimasta riippuen
myös polttoaineen syöttö voidaan
katkaista ja moottori sammuttaa
turvallisuussyistä automaattisesti. Polttoaineensyötön katkaisujärjes‐telmän asettaminen uudelleen;
katso "Polttoainejärjestelmän vies‐
tit" 3 95.
Huomautus
Turvatyynyjärjestelmän komponent‐ tien viimeiset käyttöpäivät, joiden
jälkeen ne on vaihdettava, löytyvät
käsinelokeron sisäpuolella olevasta tarrasta. Vaihdata turvatyynyjärjes‐
telmän komponentit korjaamolla.9 Varoitus
Turvatyynyjärjestelmä laukeaa
räjähtävästi, korjauksia saa tehdä
vain ammattitaitoinen henkilöstö.
9 Varoitus
Auton runkoa, puskurijärjestel‐
mää, korkeutta, etupäätä tai sivu‐
peltiä muuttavien lisävarusteiden
lisääminen voi estää turvatyyny‐
järjestelmää toimimasta oikein.
Turvatyynyjärjestelmän toimin‐
taan voivat vaikuttaa myös mitkä
tahansa etuistuimien osiin, turva‐
vöihin, turvatyynyjen tunnistus- ja
diagnoosiyksikköön, ohjauspyö‐
rään, kojelautaan, ovien sisäpuo‐
lisiin tiivisteisiin mukaan lukien
kaiuttimet, mihin tahansa turva‐
tyyny-yksikköön, katon tai pilarien
verhoukseen, etuantureihin, sivu‐
törmäysantureihin tai turvatyyny‐
jen johdotukseen tehdyt muutok‐
set.
Page 50 of 201
48Istuimet, turvajärjestelmätHuomautus
Keskikonsolin alueella sijaitsee
turvatyynyjärjestelmän ja turvavöi‐
den esikiristimien ohjauselektro‐
niikka. Sinne ei saa panna mitään
magneettisia esineitä.
Älä kiinnitä mitään esineitä turvatyy‐ nyjen kansiin äläkä peitä niitä
millään muulla materiaalilla. Pyydä korjaamoa vaihtamaan vahingoittu‐
neet suojukset.
Kukin turvatyyny laukeaa vain
kerran. Vaihdata lauenneet turvatyy‐ nyt korjaamolla. Lisäksi on mahdol‐
lisesti vaihdatettava ohjauspyörä,
kojelauta, paneloinnin osia, ovitiivis‐
teet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin
auton käyttölupa mitätöityy.
Turvatyynyjärjestelmän merkkivalo v
3 81.
Ohjeita häiriötilanteen varalta Jos turvatyynyssä ja turvavyönkiristi‐
missä on vika, mittaristossa palaa
merkkivalo v. Järjestelmä ei toimi.Versiosta riippuen vastaava varoitus‐
viesti, esimerkiksi Airbag failure
(Turvatyynyn vika) , voi näkyä myös
kuljettajan tietokeskuksessa 3 89.
Korjauta vian syy korjaamolla.
Merkkivalo v 3 81.
Lasten turvajärjestelmät
turvatyynyjärjestelmällä
varustetulla etumatkustajan
istuimella
Standardin ECE R94.02 mukainen varoitus:EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
