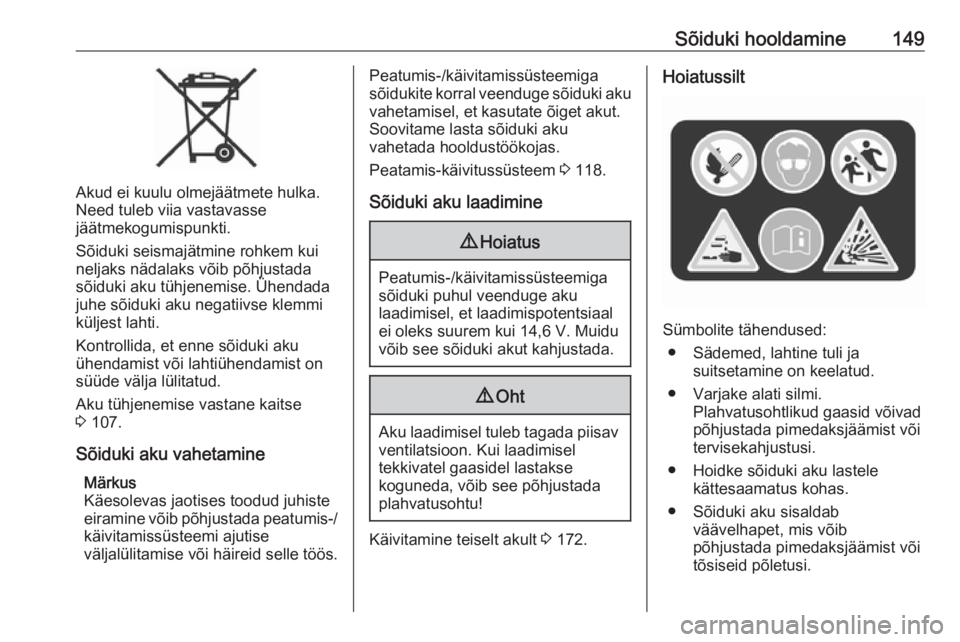

Sõiduki hooldamine149
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Sõiduki seismajätmine rohkem kui neljaks nädalaks võib põhjustada
sõiduki aku tühjenemise. Ühendada
juhe sõiduki aku negatiivse klemmi
küljest lahti.
Kontrollida, et enne sõiduki aku
ühendamist või lahtiühendamist on
süüde välja lülitatud.
Aku tühjenemise vastane kaitse
3 107.
Sõiduki aku vahetamine Märkus
Käesolevas jaotises toodud juhiste
eiramine võib põhjustada peatumis-/
käivitamissüsteemi ajutise
väljalülitamise või häireid selle töös.
Peatumis-/käivitamissüsteemiga
sõidukite korral veenduge sõiduki aku vahetamisel, et kasutate õiget akut.
Soovitame lasta sõiduki aku
vahetada hooldustöökojas.
Peatamis-käivitussüsteem 3 118.
Sõiduki aku laadimine9 Hoiatus
Peatumis-/käivitamissüsteemiga
sõiduki puhul veenduge aku
laadimisel, et laadimispotentsiaal
ei oleks suurem kui 14,6 V. Muidu
võib see sõiduki akut kahjustada.
9 Oht
Aku laadimisel tuleb tagada piisav
ventilatsioon. Kui laadimisel
tekkivatel gaasidel lastakse
koguneda, võib see põhjustada
plahvatusohtu!
Käivitamine teiselt akult 3 172.
Hoiatussilt
Sümbolite tähendused:
● Sädemed, lahtine tuli ja suitsetamine on keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki aku lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada pimedaksjäämist või
tõsiseid põletusi.
Page 152 of 207

150Sõiduki hooldamine● Lisateavet vt omanikukäsiraamatust.
● Sõiduki aku ümbruses võib leiduda plahvatusohtlikku gaasi.
Klaasipuhasti harja vahetamine
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Klaasipuhasti hari tagauksel
Tõsta klaasipuhasti hoob üles, hoida
kinnitusklambrit allavajutatuna ja
eemaldada klaasipuhasti hari.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Klaasipuhasti hari tagaluugil
Tõstke klaasipuhasti hoob üles,
vajutage kinnitusklambrid alla ja
eemaldadage klaasipuhasti hari.
Kinnitage klaasipuhasti hari
klaasipuhasti hoova külge ja suruge,
kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.

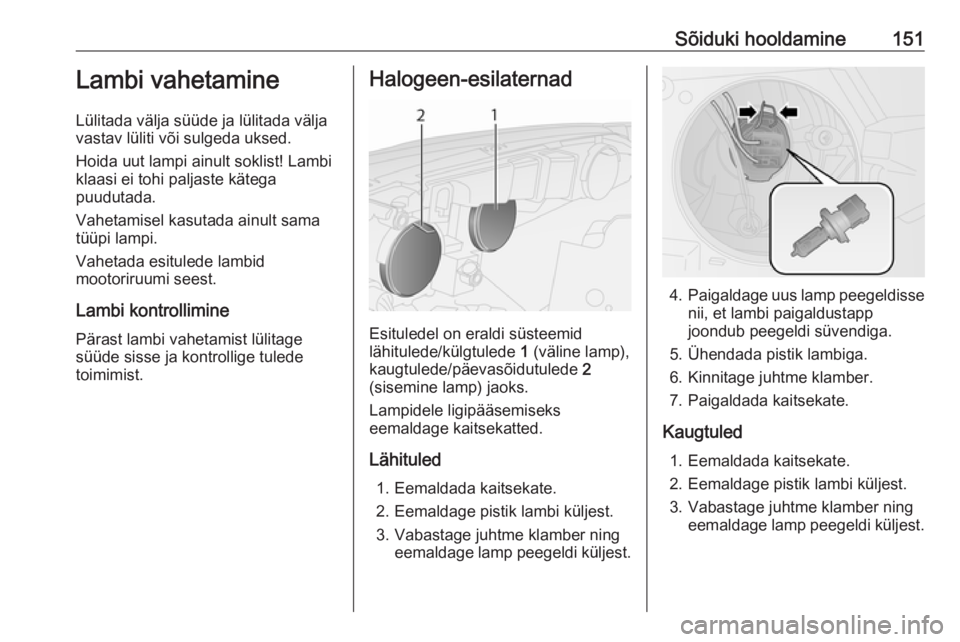

Page 153 of 207

Sõiduki hooldamine151Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist! Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.Halogeen-esilaternad
Esituledel on eraldi süsteemid
lähitulede/külgtulede 1 (väline lamp),
kaugtulede/päevasõidutulede 2
(sisemine lamp) jaoks.
Lampidele ligipääsemiseks
eemaldage kaitsekatted.
Lähituled 1. Eemaldada kaitsekate.
2. Eemaldage pistik lambi küljest.
3. Vabastage juhtme klamber ning eemaldage lamp peegeldi küljest.
4.Paigaldage uus lamp peegeldisse
nii, et lambi paigaldustapp
joondub peegeldi süvendiga.
5. Ühendada pistik lambiga.
6. Kinnitage juhtme klamber.
7. Paigaldada kaitsekate.
Kaugtuled 1. Eemaldada kaitsekate.
2. Eemaldage pistik lambi küljest.
3. Vabastage juhtme klamber ning eemaldage lamp peegeldi küljest.

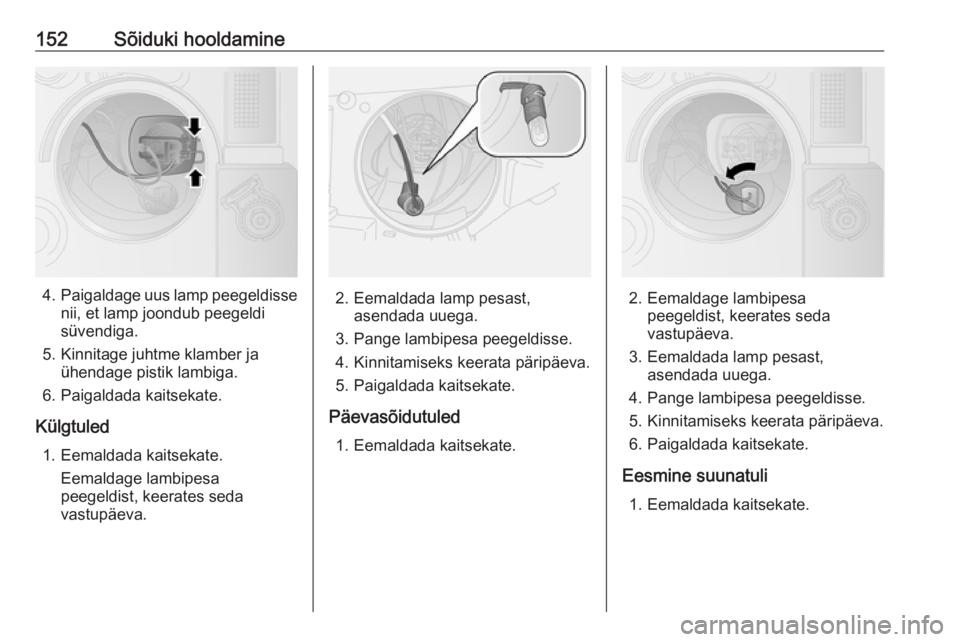

Page 154 of 207

152Sõiduki hooldamine
4.Paigaldage uus lamp peegeldisse
nii, et lamp joondub peegeldi
süvendiga.
5. Kinnitage juhtme klamber ja ühendage pistik lambiga.
6. Paigaldada kaitsekate.
Külgtuled 1. Eemaldada kaitsekate. Eemaldage lambipesa
peegeldist, keerates seda
vastupäeva.2. Eemaldada lamp pesast, asendada uuega.
3. Pange lambipesa peegeldisse.
4. Kinnitamiseks keerata päripäeva.
5. Paigaldada kaitsekate.
Päevasõidutuled 1. Eemaldada kaitsekate.2. Eemaldage lambipesa peegeldist, keerates seda
vastupäeva.
3. Eemaldada lamp pesast, asendada uuega.
4. Pange lambipesa peegeldisse.
5. Kinnitamiseks keerata päripäeva.
6. Paigaldada kaitsekate.
Eesmine suunatuli 1. Eemaldada kaitsekate.

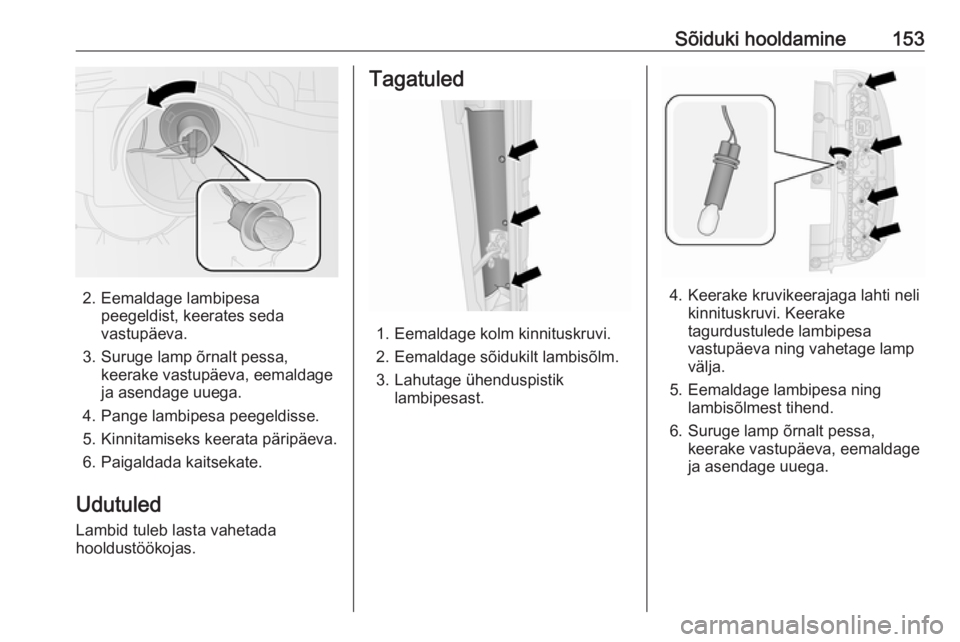

Page 155 of 207

Sõiduki hooldamine153
2. Eemaldage lambipesapeegeldist, keerates seda
vastupäeva.
3. Suruge lamp õrnalt pessa, keerake vastupäeva, eemaldage
ja asendage uuega.
4. Pange lambipesa peegeldisse.
5. Kinnitamiseks keerata päripäeva.
6. Paigaldada kaitsekate.
Udutuled
Lambid tuleb lasta vahetada
hooldustöökojas.
Tagatuled
1. Eemaldage kolm kinnituskruvi.
2. Eemaldage sõidukilt lambisõlm.
3. Lahutage ühenduspistik lambipesast.
4. Keerake kruvikeerajaga lahti neli kinnituskruvi. Keerake
tagurdustulede lambipesa vastupäeva ning vahetage lamp
välja.
5. Eemaldage lambipesa ning lambisõlmest tihend.
6. Suruge lamp õrnalt pessa, keerake vastupäeva, eemaldage
ja asendage uuega.

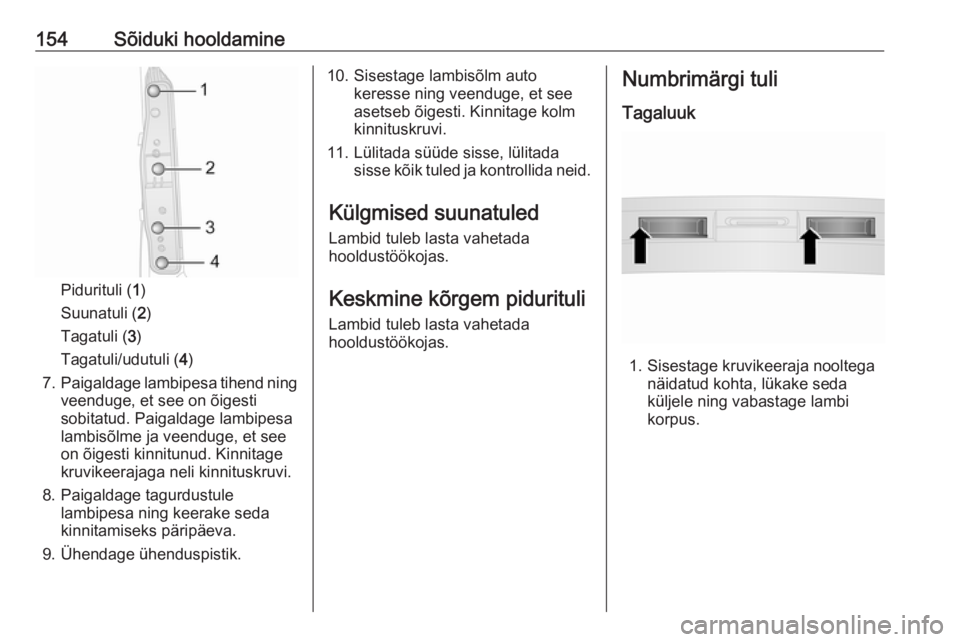

Page 156 of 207

154Sõiduki hooldamine
Pidurituli (1)
Suunatuli ( 2)
Tagatuli ( 3)
Tagatuli/udutuli ( 4)
7. Paigaldage lambipesa tihend ning
veenduge, et see on õigesti
sobitatud. Paigaldage lambipesa
lambisõlme ja veenduge, et see
on õigesti kinnitunud. Kinnitage
kruvikeerajaga neli kinnituskruvi.
8. Paigaldage tagurdustule lambipesa ning keerake seda
kinnitamiseks päripäeva.
9. Ühendage ühenduspistik.
10. Sisestage lambisõlm auto keresse ning veenduge, et see
asetseb õigesti. Kinnitage kolm
kinnituskruvi.
11. Lülitada süüde sisse, lülitada sisse kõik tuled ja kontrollida neid.
Külgmised suunatuled
Lambid tuleb lasta vahetada
hooldustöökojas.
Keskmine kõrgem pidurituli
Lambid tuleb lasta vahetada
hooldustöökojas.Numbrimärgi tuli
Tagaluuk
1. Sisestage kruvikeeraja nooltega näidatud kohta, lükake seda
küljele ning vabastage lambi
korpus.

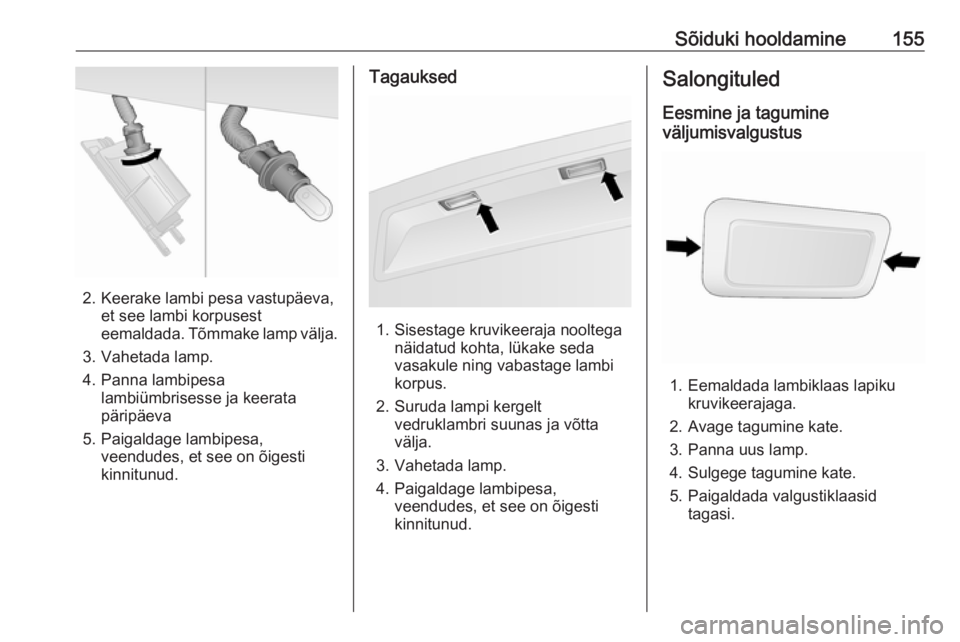

Page 157 of 207

Sõiduki hooldamine155
2. Keerake lambi pesa vastupäeva,et see lambi korpusest
eemaldada. Tõmmake lamp välja.
3. Vahetada lamp.
4. Panna lambipesa lambiümbrisesse ja keerata
päripäeva
5. Paigaldage lambipesa, veendudes, et see on õigesti
kinnitunud.
Tagauksed
1. Sisestage kruvikeeraja nooltega näidatud kohta, lükake seda
vasakule ning vabastage lambi
korpus.
2. Suruda lampi kergelt vedruklambri suunas ja võtta
välja.
3. Vahetada lamp.
4. Paigaldage lambipesa, veendudes, et see on õigesti
kinnitunud.
Salongituled
Eesmine ja tagumine
väljumisvalgustus
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Avage tagumine kate.
3. Panna uus lamp.
4. Sulgege tagumine kate.
5. Paigaldada valgustiklaasid tagasi.

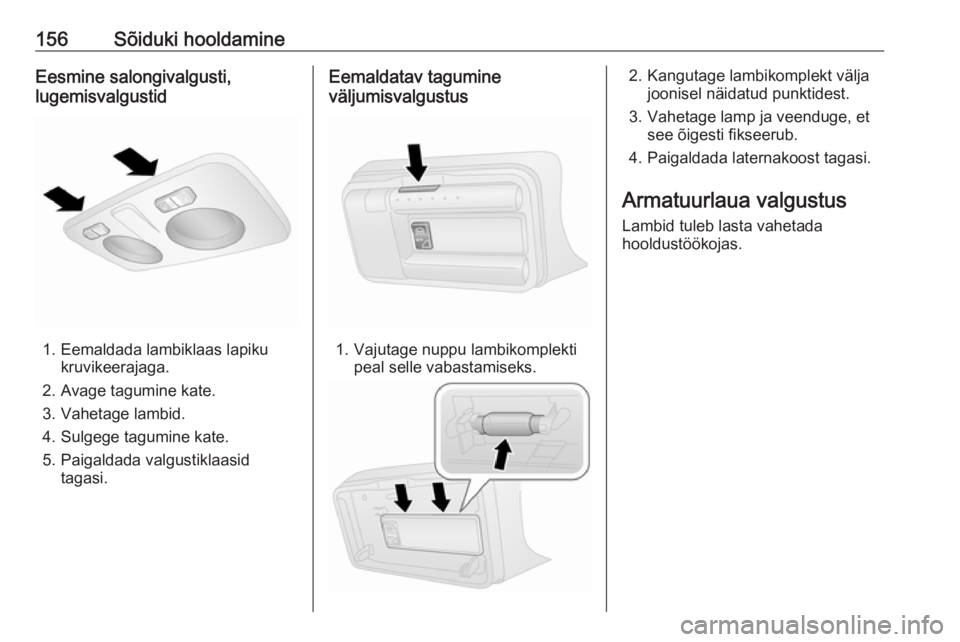

Page 158 of 207

156Sõiduki hooldamineEesmine salongivalgusti,
lugemisvalgustid
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Avage tagumine kate.
3. Vahetage lambid.
4. Sulgege tagumine kate.
5. Paigaldada valgustiklaasid tagasi.
Eemaldatav tagumine
väljumisvalgustus
1. Vajutage nuppu lambikomplekti peal selle vabastamiseks.
2. Kangutage lambikomplekt väljajoonisel näidatud punktidest.
3. Vahetage lamp ja veenduge, et see õigesti fikseerub.
4. Paigaldada laternakoost tagasi.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Page 159 of 207

Sõiduki hooldamine157Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruumis paremal pool, sõiduki aku kõrval
● vasakpoolse rooliga sõidukitel armatuurlaua paremal pool või
parempoolse rooliga sõidukitel
armatuurlaua vasakul pool katte
all
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Sõidukis on eri tüüpi kaitsmeid.
Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Soovitav on kaasas kanda tervet
kaitsmete komplekti.
Mõned funktsioonid on kaitstud
mitme kaitsmega. Võib leiduda ka
ilma otstarbeta pandud kaitsmeid.
Märkus
Kõik käesolevas omaniku
käsiraamatus kirjeldatud
kaitsmekarbid ei pruugi igas
sõidukis olemas olla. Vt
kaitsmekarbi silti (kui on olemas).
Kaitsme-eemaldi
Kasutage kaitsmete eemaldamiseks
kaitsme-eemaldit.

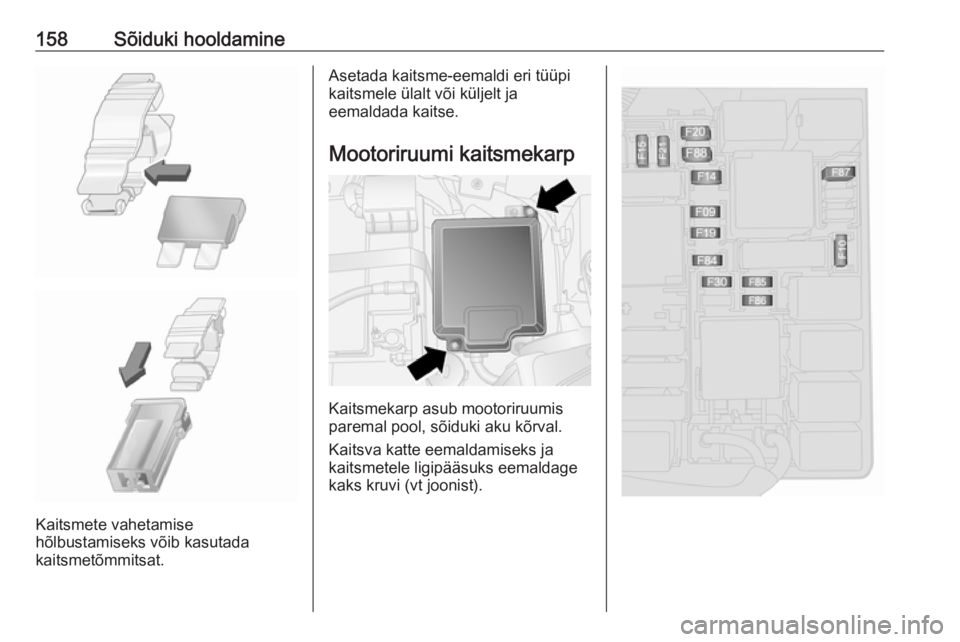

Page 160 of 207

158Sõiduki hooldamine
Kaitsmete vahetamise
hõlbustamiseks võib kasutada
kaitsmetõmmitsat.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp asub mootoriruumis
paremal pool, sõiduki aku kõrval.
Kaitsva katte eemaldamiseks ja
kaitsmetele ligipääsuks eemaldage
kaks kruvi (vt joonist).
