OPEL COMBO E 2019.1 Manuale di uso e manutenzione (in Italian)

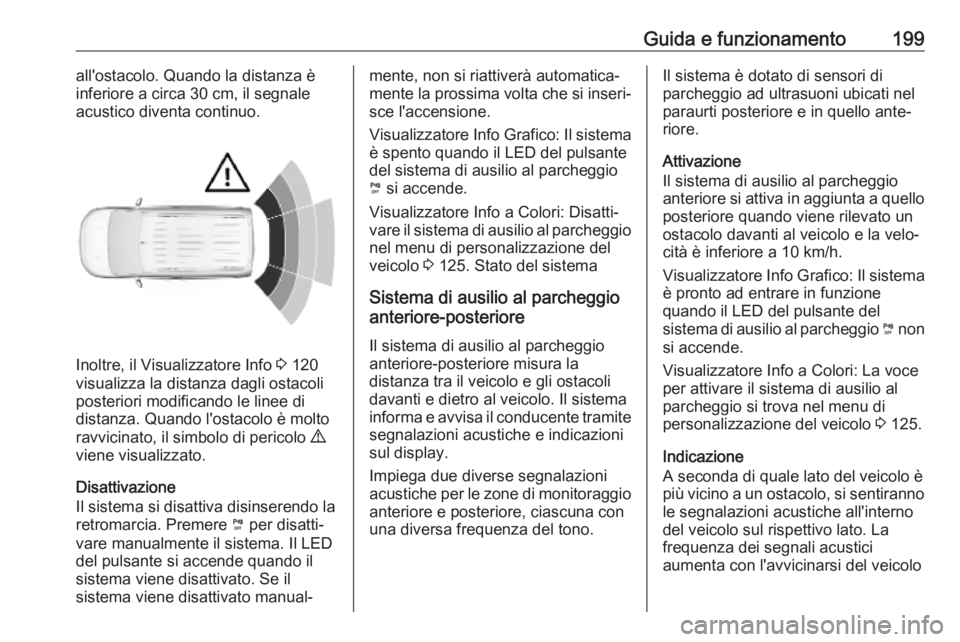

Guida e funzionamento199all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.
Inoltre, il Visualizzatore Info 3 120
visualizza la distanza dagli ostacoli
posteriori modificando le linee di
distanza. Quando l'ostacolo è molto
ravvicinato, il simbolo di pericolo 9
viene visualizzato.
Disattivazione
Il sistema si disattiva disinserendo la retromarcia. Premere ¼ per disatti‐
vare manualmente il sistema. Il LED
del pulsante si accende quando il
sistema viene disattivato. Se il
sistema viene disattivato manual‐
mente, non si riattiverà automatica‐
mente la prossima volta che si inseri‐ sce l'accensione.
Visualizzatore Info Grafico: Il sistema è spento quando il LED del pulsante
del sistema di ausilio al parcheggio
¼ si accende.
Visualizzatore Info a Colori: Disatti‐
vare il sistema di ausilio al parcheggio
nel menu di personalizzazione del
veicolo 3 125. Stato del sistema
Sistema di ausilio al parcheggio
anteriore-posteriore
Il sistema di ausilio al parcheggio
anteriore-posteriore misura la
distanza tra il veicolo e gli ostacoli
davanti e dietro al veicolo. Il sistema
informa e avvisa il conducente tramite segnalazioni acustiche e indicazioni
sul display.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio
anteriore e posteriore, ciascuna con
una diversa frequenza del tono.Il sistema è dotato di sensori di
parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e in quello ante‐
riore.
Attivazione
Il sistema di ausilio al parcheggio anteriore si attiva in aggiunta a quello posteriore quando viene rilevato un
ostacolo davanti al veicolo e la velo‐
cità è inferiore a 10 km/h.
Visualizzatore Info Grafico: Il sistema è pronto ad entrare in funzione
quando il LED del pulsante del
sistema di ausilio al parcheggio ¼ non
si accende.
Visualizzatore Info a Colori: La voce per attivare il sistema di ausilio al
parcheggio si trova nel menu di
personalizzazione del veicolo 3 125.
Indicazione
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo

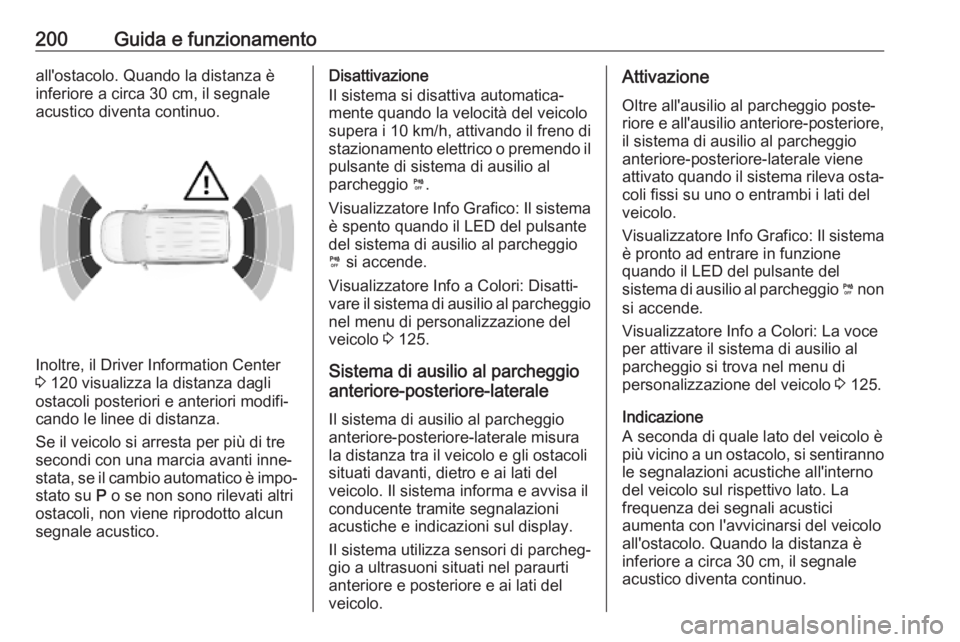

200Guida e funzionamentoall'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.
Inoltre, il Driver Information Center
3 120 visualizza la distanza dagli
ostacoli posteriori e anteriori modifi‐
cando le linee di distanza.
Se il veicolo si arresta per più di tre
secondi con una marcia avanti inne‐
stata, se il cambio automatico è impo‐
stato su P o se non sono rilevati altri
ostacoli, non viene riprodotto alcun
segnale acustico.
Disattivazione
Il sistema si disattiva automatica‐
mente quando la velocità del veicolo
supera i 10 km/h, attivando il freno di
stazionamento elettrico o premendo il
pulsante di sistema di ausilio al
parcheggio ¼.
Visualizzatore Info Grafico: Il sistema è spento quando il LED del pulsante
del sistema di ausilio al parcheggio
¼ si accende.
Visualizzatore Info a Colori: Disatti‐
vare il sistema di ausilio al parcheggio
nel menu di personalizzazione del
veicolo 3 125.
Sistema di ausilio al parcheggio
anteriore-posteriore-laterale
Il sistema di ausilio al parcheggio
anteriore-posteriore-laterale misura
la distanza tra il veicolo e gli ostacoli
situati davanti, dietro e ai lati del
veicolo. Il sistema informa e avvisa il
conducente tramite segnalazioni
acustiche e indicazioni sul display.
Il sistema utilizza sensori di parcheg‐
gio a ultrasuoni situati nel paraurti
anteriore e posteriore e ai lati del
veicolo.Attivazione
Oltre all'ausilio al parcheggio poste‐
riore e all'ausilio anteriore-posteriore, il sistema di ausilio al parcheggioanteriore-posteriore-laterale viene
attivato quando il sistema rileva osta‐ coli fissi su uno o entrambi i lati del
veicolo.
Visualizzatore Info Grafico: Il sistema è pronto ad entrare in funzione
quando il LED del pulsante del
sistema di ausilio al parcheggio ¼ non
si accende.
Visualizzatore Info a Colori: La voce per attivare il sistema di ausilio al
parcheggio si trova nel menu di
personalizzazione del veicolo 3 125.
Indicazione
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo
all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.

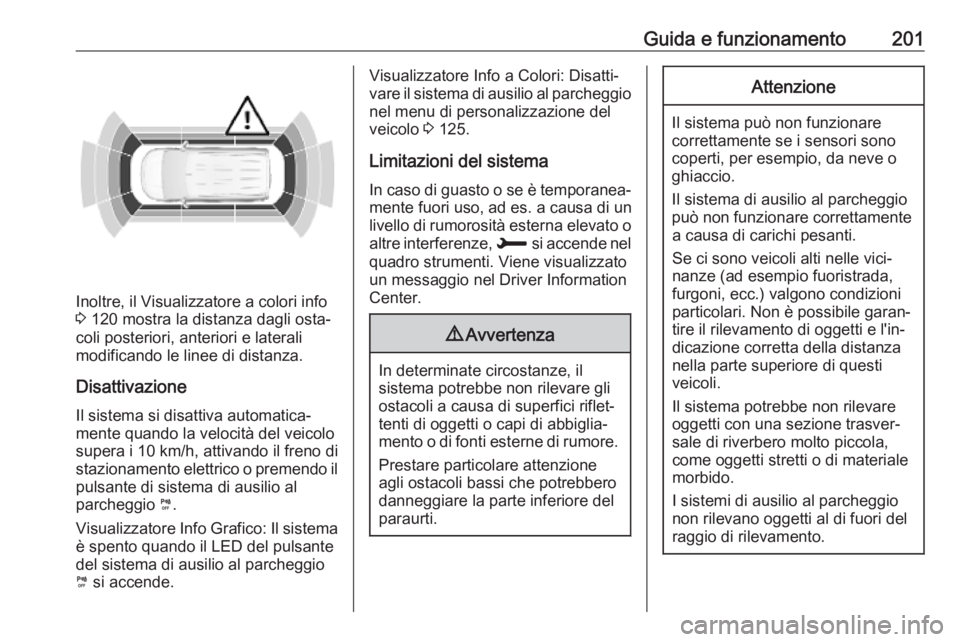

Guida e funzionamento201
Inoltre, il Visualizzatore a colori info
3 120 mostra la distanza dagli osta‐
coli posteriori, anteriori e laterali
modificando le linee di distanza.
Disattivazione Il sistema si disattiva automatica‐
mente quando la velocità del veicolo
supera i 10 km/h, attivando il freno di
stazionamento elettrico o premendo il
pulsante di sistema di ausilio al
parcheggio ¼.
Visualizzatore Info Grafico: Il sistema è spento quando il LED del pulsante
del sistema di ausilio al parcheggio
¼ si accende.
Visualizzatore Info a Colori: Disatti‐
vare il sistema di ausilio al parcheggio nel menu di personalizzazione del
veicolo 3 125.
Limitazioni del sistema In caso di guasto o se è temporanea‐
mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, H si accende nel
quadro strumenti. Viene visualizzato
un messaggio nel Driver Information
Center.9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.

202Guida e funzionamentoDispositivo di assistenza alparcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si
affianca e sterza automaticamente il
veicolo durante la manovra di
parcheggio.
Il dispositivo di assistenza al parcheg‐
gio avanzato si applica alle seguenti
manovre:
● entrata in un parcheggio parallelo
● entrata in un parcheggio perpen‐
dicolare
● uscita da un parcheggio parallelo
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene
comandato automaticamente dal
sistema. Il conducente può prendere
il controllo del veicolo in qualsiasi
momento afferrando il volante.
Potrebbe essere necessario avan‐
zare e utilizzare la retromarcia più
volte.
Nel Visualizzatore Info vengono ripor‐ tate le istruzioni 3 120.
Il dispositivo di assistenza al parcheg‐
gio avanzato non può essere attivato
in retromarcia.
Entrata in un parcheggio parallelo
Attivazione
Ridurre la velocità del veicolo sotto i
30 km/h.
Visualizzatore Info a Colori: per
cercare uno spazio libero, attivare il
sistema premendo Í. Selezionare
Funzioni di guida sul Visualizzatore
Info, quindi Sistema di ausilio al
parcheggio . Selezionare Entra nel
parcheggio parallelo .Selezionare il lato del parcheggio
azionando il rispettivo indicatore di
direzione.
La distanza parallela consentita tra il
veicolo e una fila di veicoli parcheg‐
giati è compresa tra 0,5 m e 1,5 m.
Per l'ingresso in un parcheggio paral‐ lelo, la lunghezza minima del
parcheggio deve essere uguale alla
lunghezza del proprio veicolo più
0,6 m. Il sistema non identifica
parcheggi che siano evidentemente
più piccoli o più grandi del veicolo.
Al rilevamento di uno spazio libero, il
sistema emette una segnalazione
visiva nel Visualizzatore Info e un

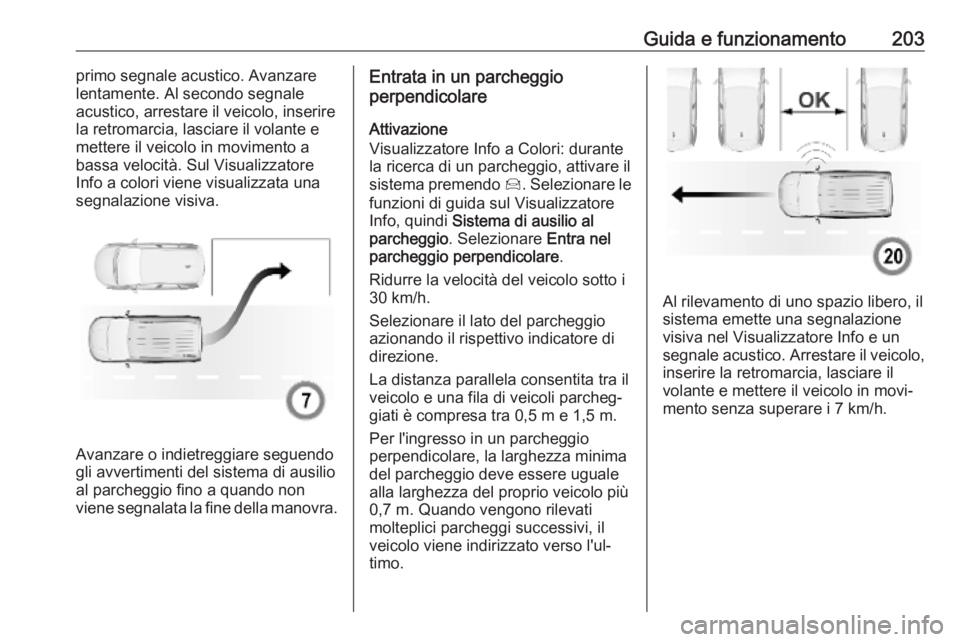

Guida e funzionamento203primo segnale acustico. Avanzare
lentamente. Al secondo segnale
acustico, arrestare il veicolo, inserire
la retromarcia, lasciare il volante e
mettere il veicolo in movimento a
bassa velocità. Sul Visualizzatore
Info a colori viene visualizzata una
segnalazione visiva.
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra.
Entrata in un parcheggio
perpendicolare
Attivazione
Visualizzatore Info a Colori: durante
la ricerca di un parcheggio, attivare il
sistema premendo Í. Selezionare le
funzioni di guida sul Visualizzatore
Info, quindi Sistema di ausilio al
parcheggio . Selezionare Entra nel
parcheggio perpendicolare .
Ridurre la velocità del veicolo sotto i 30 km/h.
Selezionare il lato del parcheggio
azionando il rispettivo indicatore di
direzione.
La distanza parallela consentita tra il
veicolo e una fila di veicoli parcheg‐
giati è compresa tra 0,5 m e 1,5 m.
Per l'ingresso in un parcheggio
perpendicolare, la larghezza minima
del parcheggio deve essere uguale
alla larghezza del proprio veicolo più
0,7 m. Quando vengono rilevati
molteplici parcheggi successivi, il
veicolo viene indirizzato verso l'ul‐
timo.
Al rilevamento di uno spazio libero, il
sistema emette una segnalazione
visiva nel Visualizzatore Info e un
segnale acustico. Arrestare il veicolo, inserire la retromarcia, lasciare il
volante e mettere il veicolo in movi‐ mento senza superare i 7 km/h.

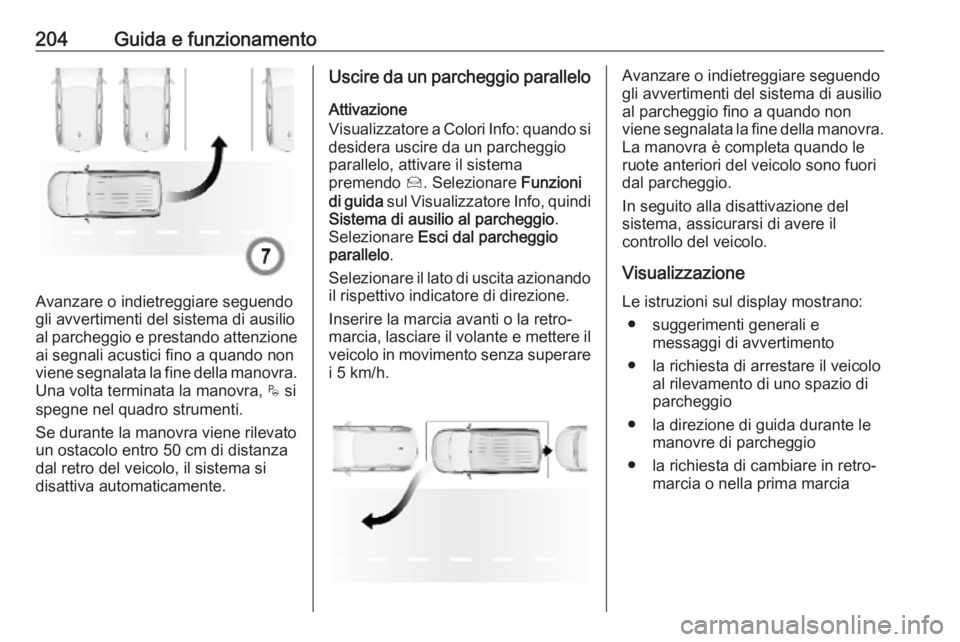

204Guida e funzionamento
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio e prestando attenzione ai segnali acustici fino a quando non
viene segnalata la fine della manovra.
Una volta terminata la manovra, $ si
spegne nel quadro strumenti.
Se durante la manovra viene rilevato
un ostacolo entro 50 cm di distanza
dal retro del veicolo, il sistema si
disattiva automaticamente.
Uscire da un parcheggio parallelo
Attivazione
Visualizzatore a Colori Info: quando si
desidera uscire da un parcheggio
parallelo, attivare il sistema
premendo Í. Selezionare Funzioni
di guida sul Visualizzatore Info, quindi
Sistema di ausilio al parcheggio .
Selezionare Esci dal parcheggio
parallelo .
Selezionare il lato di uscita azionando il rispettivo indicatore di direzione.
Inserire la marcia avanti o la retro‐
marcia, lasciare il volante e mettere il
veicolo in movimento senza superare i 5 km/h.Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra. La manovra è completa quando le
ruote anteriori del veicolo sono fuori
dal parcheggio.
In seguito alla disattivazione del
sistema, assicurarsi di avere il
controllo del veicolo.
Visualizzazione
Le istruzioni sul display mostrano: ● suggerimenti generali e messaggi di avvertimento
● la richiesta di arrestare il veicolo al rilevamento di uno spazio di
parcheggio
● la direzione di guida durante le manovre di parcheggio
● la richiesta di cambiare in retro‐ marcia o nella prima marcia

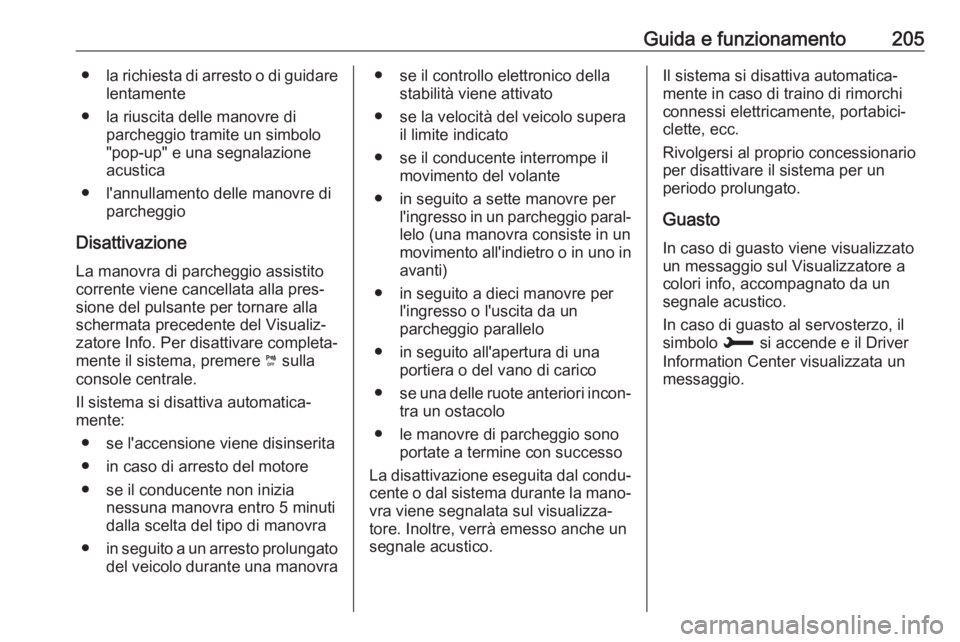

Guida e funzionamento205●la richiesta di arresto o di guidare
lentamente
● la riuscita delle manovre di parcheggio tramite un simbolo
"pop-up" e una segnalazione
acustica
● l'annullamento delle manovre di parcheggio
Disattivazione
La manovra di parcheggio assistito corrente viene cancellata alla pres‐
sione del pulsante per tornare alla
schermata precedente del Visualiz‐
zatore Info. Per disattivare completa‐
mente il sistema, premere ¼ sulla
console centrale.
Il sistema si disattiva automatica‐
mente:
● se l'accensione viene disinserita● in caso di arresto del motore● se il conducente non inizia nessuna manovra entro 5 minuti
dalla scelta del tipo di manovra
● in seguito a un arresto prolungato
del veicolo durante una manovra● se il controllo elettronico della stabilità viene attivato
● se la velocità del veicolo supera il limite indicato
● se il conducente interrompe il movimento del volante
● in seguito a sette manovre per l'ingresso in un parcheggio paral‐lelo (una manovra consiste in un
movimento all'indietro o in uno in
avanti)
● in seguito a dieci manovre per l'ingresso o l'uscita da un
parcheggio parallelo
● in seguito all'apertura di una portiera o del vano di carico
● se una delle ruote anteriori incon‐
tra un ostacolo
● le manovre di parcheggio sono portate a termine con successo
La disattivazione eseguita dal condu‐ cente o dal sistema durante la mano‐
vra viene segnalata sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente, portabici‐
clette, ecc.
Rivolgersi al proprio concessionario
per disattivare il sistema per un
periodo prolungato.
GuastoIn caso di guasto viene visualizzato
un messaggio sul Visualizzatore a
colori info, accompagnato da un
segnale acustico.
In caso di guasto al servosterzo, il
simbolo H si accende e il Driver
Information Center visualizzata un
messaggio.

206Guida e funzionamento9Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono
coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistema
inizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni
ed esterni.

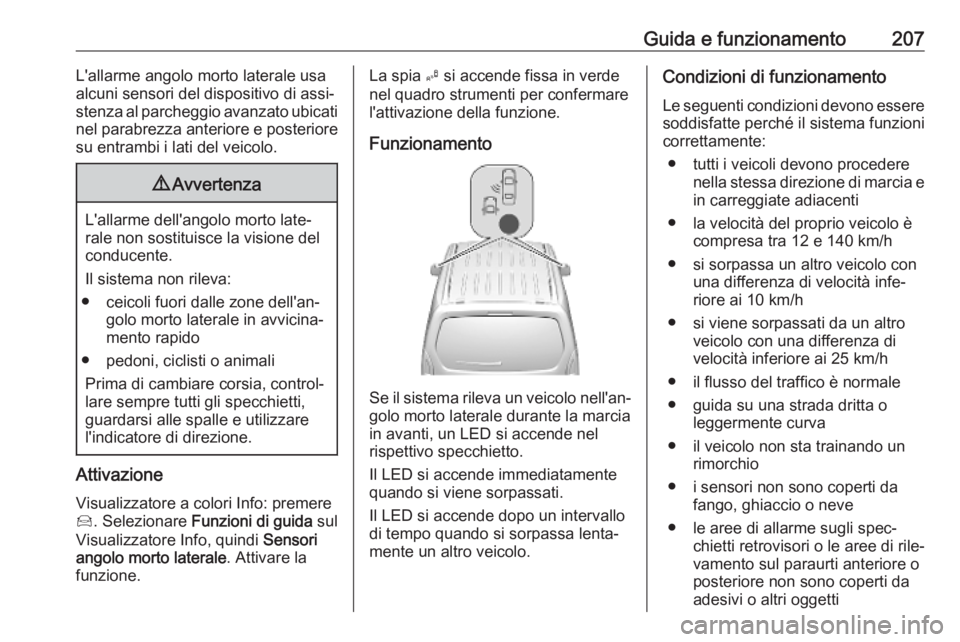

Guida e funzionamento207L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati
nel parabrezza anteriore e posteriore su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Attivazione
Visualizzatore a colori Info: premereÍ . Selezionare Funzioni di guida sul
Visualizzatore Info, quindi Sensori
angolo morto laterale . Attivare la
funzione.
La spia B si accende fissa in verde
nel quadro strumenti per confermare
l'attivazione della funzione.
Funzionamento
Se il sistema rileva un veicolo nell'an‐
golo morto laterale durante la marcia
in avanti, un LED si accende nel
rispettivo specchietto.
Il LED si accende immediatamente
quando si viene sorpassati.
Il LED si accende dopo un intervallo
di tempo quando si sorpassa lenta‐
mente un altro veicolo.
Condizioni di funzionamento
Le seguenti condizioni devono esseresoddisfatte perché il sistema funzioni
correttamente:
● tutti i veicoli devono procedere nella stessa direzione di marcia e
in carreggiate adiacenti
● la velocità del proprio veicolo è compresa tra 12 e 140 km/h
● si sorpassa un altro veicolo con una differenza di velocità infe‐
riore ai 10 km/h
● si viene sorpassati da un altro veicolo con una differenza di
velocità inferiore ai 25 km/h
● il flusso del traffico è normale
● guida su una strada dritta o leggermente curva
● il veicolo non sta trainando un rimorchio
● i sensori non sono coperti da fango, ghiaccio o neve
● le aree di allarme sugli spec‐ chietti retrovisori o le aree di rile‐
vamento sul paraurti anteriore o posteriore non sono coperti da
adesivi o altri oggetti

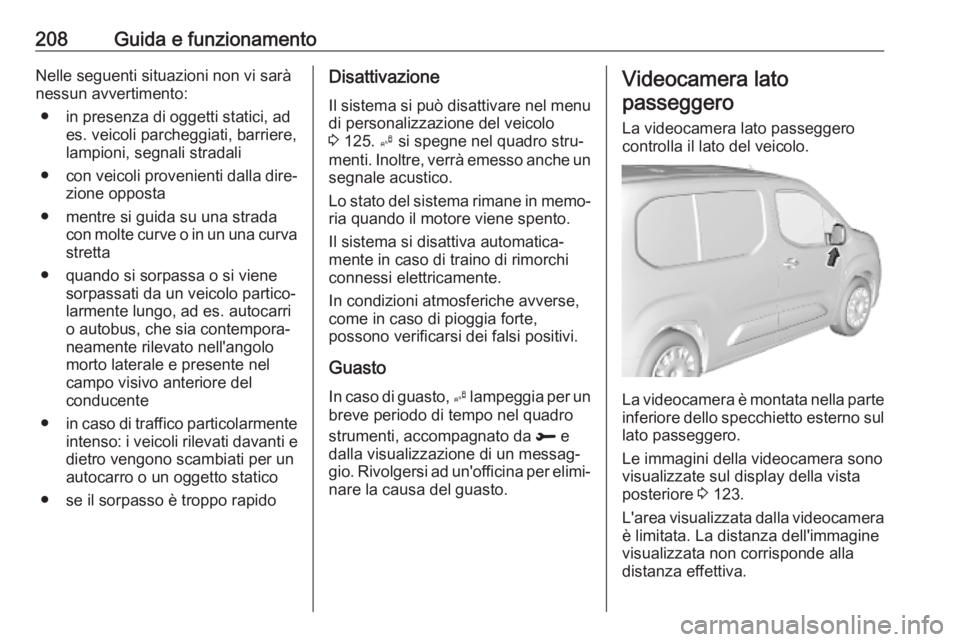

208Guida e funzionamentoNelle seguenti situazioni non vi sarà
nessun avvertimento:
● in presenza di oggetti statici, ad es. veicoli parcheggiati, barriere,
lampioni, segnali stradali
● con veicoli provenienti dalla dire‐
zione opposta
● mentre si guida su una strada con molte curve o in un una curva
stretta
● quando si sorpassa o si viene sorpassati da un veicolo partico‐
larmente lungo, ad es. autocarri
o autobus, che sia contempora‐
neamente rilevato nell'angolo
morto laterale e presente nel
campo visivo anteriore del
conducente
● in caso di traffico particolarmente
intenso: i veicoli rilevati davanti e dietro vengono scambiati per un
autocarro o un oggetto statico
● se il sorpasso è troppo rapidoDisattivazione
Il sistema si può disattivare nel menu di personalizzazione del veicolo
3 125. B si spegne nel quadro stru‐
menti. Inoltre, verrà emesso anche un
segnale acustico.
Lo stato del sistema rimane in memo‐ ria quando il motore viene spento.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
In condizioni atmosferiche avverse,
come in caso di pioggia forte,
possono verificarsi dei falsi positivi.
Guasto
In caso di guasto, B lampeggia per un
breve periodo di tempo nel quadro
strumenti, accompagnato da R e
dalla visualizzazione di un messag‐ gio. Rivolgersi ad un'officina per elimi‐ nare la causa del guasto.Videocamera lato
passeggero
La videocamera lato passeggero
controlla il lato del veicolo.
La videocamera è montata nella parte
inferiore dello specchietto esterno sul lato passeggero.
Le immagini della videocamera sono
visualizzate sul display della vista
posteriore 3 123.
L'area visualizzata dalla videocamera
è limitata. La distanza dell'immagine
visualizzata non corrisponde alla
distanza effettiva.
