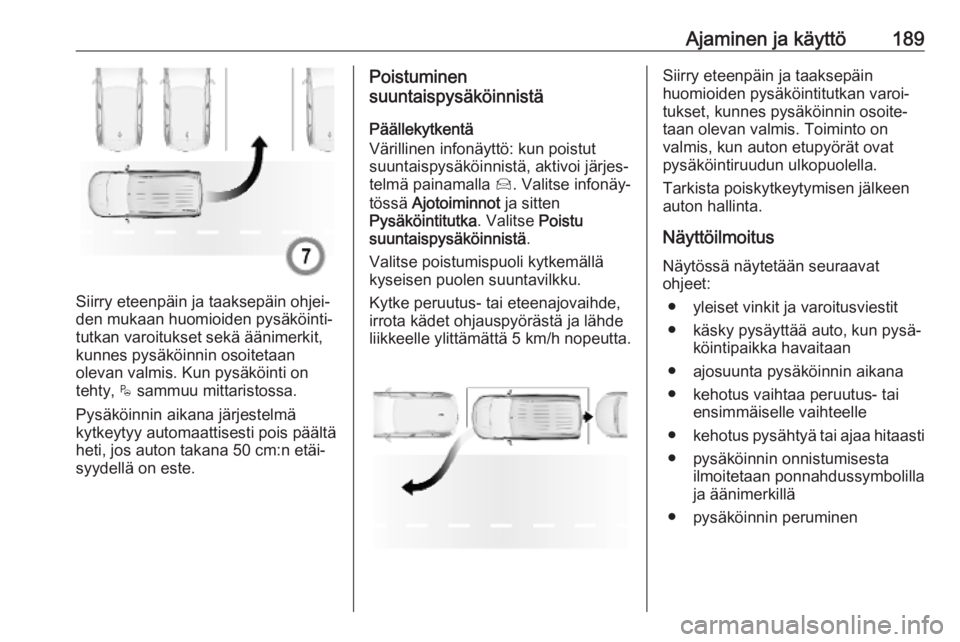

Ajaminen ja käyttö189
Siirry eteenpäin ja taaksepäin ohjei‐
den mukaan huomioiden pysäköinti‐
tutkan varoitukset sekä äänimerkit,
kunnes pysäköinnin osoitetaan
olevan valmis. Kun pysäköinti on
tehty, $ sammuu mittaristossa.
Pysäköinnin aikana järjestelmä
kytkeytyy automaattisesti pois päältä
heti, jos auton takana 50 cm:n etäi‐
syydellä on este.
Poistuminen
suuntaispysäköinnistä
Päällekytkentä
Värillinen infonäyttö: kun poistut
suuntaispysäköinnistä, aktivoi järjes‐ telmä painamalla Í. Valitse infonäy‐
tössä Ajotoiminnot ja sitten
Pysäköintitutka . Valitse Poistu
suuntaispysäköinnistä .
Valitse poistumispuoli kytkemällä
kyseisen puolen suuntavilkku.
Kytke peruutus- tai eteenajovaihde,
irrota kädet ohjauspyörästä ja lähde
liikkeelle ylittämättä 5 km/h nopeutta.Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis. Toiminto on
valmis, kun auton etupyörät ovat
pysäköintiruudun ulkopuolella.
Tarkista poiskytkeytymisen jälkeen
auton hallinta.
Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● yleiset vinkit ja varoitusviestit
● käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan
● ajosuunta pysäköinnin aikana
● kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle
● kehotus pysähtyä tai ajaa hitaasti
● pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla
ja äänimerkillä
● pysäköinnin peruminen

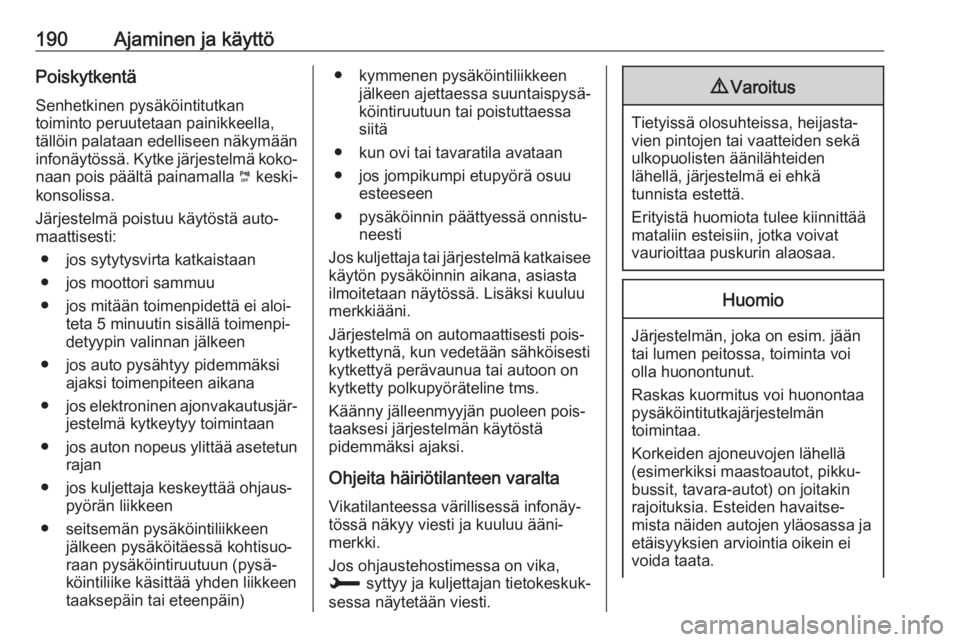

190Ajaminen ja käyttöPoiskytkentä
Senhetkinen pysäköintitutkan
toiminto peruutetaan painikkeella,
tällöin palataan edelliseen näkymään infonäytössä. Kytke järjestelmä koko‐
naan pois päältä painamalla ¼ keski‐
konsolissa.
Järjestelmä poistuu käytöstä auto‐
maattisesti:
● jos sytytysvirta katkaistaan
● jos moottori sammuu
● jos mitään toimenpidettä ei aloi‐ teta 5 minuutin sisällä toimenpi‐
detyypin valinnan jälkeen
● jos auto pysähtyy pidemmäksi ajaksi toimenpiteen aikana
● jos elektroninen ajonvakautusjär‐
jestelmä kytkeytyy toimintaan
● jos auton nopeus ylittää asetetun
rajan
● jos kuljettaja keskeyttää ohjaus‐ pyörän liikkeen
● seitsemän pysäköintiliikkeen jälkeen pysäköitäessä kohtisuo‐
raan pysäköintiruutuun (pysä‐
köintiliike käsittää yhden liikkeen taaksepäin tai eteenpäin)● kymmenen pysäköintiliikkeen jälkeen ajettaessa suuntaispysä‐
köintiruutuun tai poistuttaessa
siitä
● kun ovi tai tavaratila avataan ● jos jompikumpi etupyörä osuu esteeseen
● pysäköinnin päättyessä onnistu‐ neesti
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä. Lisäksi kuuluu
merkkiääni.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti
kytkettyä perävaunua tai autoon on
kytketty polkupyöräteline tms.
Käänny jälleenmyyjän puoleen pois‐
taaksesi järjestelmän käytöstä
pidemmäksi ajaksi.
Ohjeita häiriötilanteen varalta
Vikatilanteessa värillisessä infonäy‐
tössä näkyy viesti ja kuuluu ääni‐
merkki.
Jos ohjaustehostimessa on vika,
H syttyy ja kuljettajan tietokeskuk‐
sessa näytetään viesti.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Järjestelmän, joka on esim. jään
tai lumen peitossa, toiminta voi
olla huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.

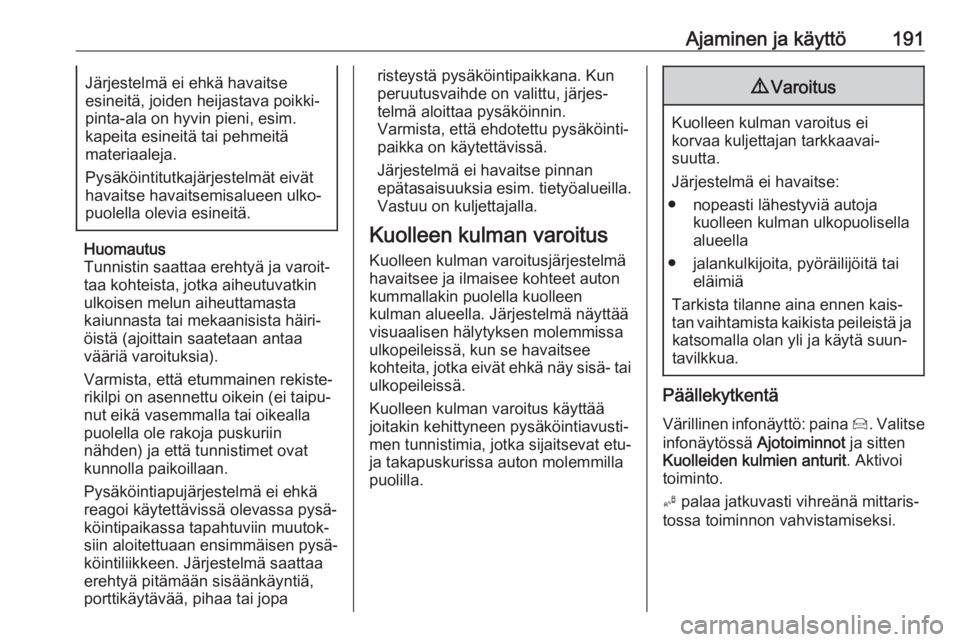

Ajaminen ja käyttö191Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse pinnan
epätasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella kuolleen
kulman alueella. Järjestelmä näyttää visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.
Kuolleen kulman varoitus käyttää
joitakin kehittyneen pysäköintiavusti‐ men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla puolilla.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Päällekytkentä
Värillinen infonäyttö: paina Í. Valitse
infonäytössä Ajotoiminnot ja sitten
Kuolleiden kulmien anturit . Aktivoi
toiminto.
B palaa jatkuvasti vihreänä mittaris‐
tossa toiminnon vahvistamiseksi.

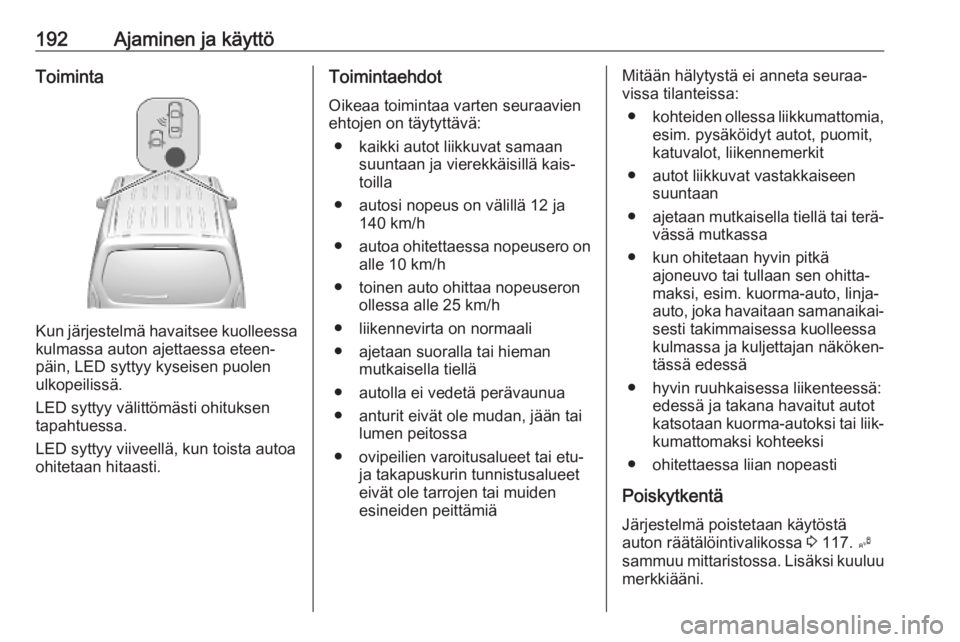

192Ajaminen ja käyttöToiminta
Kun järjestelmä havaitsee kuolleessakulmassa auton ajettaessa eteen‐
päin, LED syttyy kyseisen puolen ulkopeilissä.
LED syttyy välittömästi ohituksen
tapahtuessa.
LED syttyy viiveellä, kun toista autoa ohitetaan hitaasti.
Toimintaehdot
Oikeaa toimintaa varten seuraavien ehtojen on täytyttävä:
● kaikki autot liikkuvat samaan suuntaan ja vierekkäisillä kais‐toilla
● autosi nopeus on välillä 12 ja 140 km/h
● autoa ohitettaessa nopeusero on
alle 10 km/h
● toinen auto ohittaa nopeuseron ollessa alle 25 km/h
● liikennevirta on normaali
● ajetaan suoralla tai hieman mutkaisella tiellä
● autolla ei vedetä perävaunua
● anturit eivät ole mudan, jään tai lumen peitossa
● ovipeilien varoitusalueet tai etu- ja takapuskurin tunnistusalueet
eivät ole tarrojen tai muiden
esineiden peittämiäMitään hälytystä ei anneta seuraa‐
vissa tilanteissa:
● kohteiden ollessa liikkumattomia,
esim. pysäköidyt autot, puomit,
katuvalot, liikennemerkit
● autot liikkuvat vastakkaiseen suuntaan
● ajetaan mutkaisella tiellä tai terä‐
vässä mutkassa
● kun ohitetaan hyvin pitkä ajoneuvo tai tullaan sen ohitta‐
maksi, esim. kuorma-auto, linja-
auto, joka havaitaan samanaikai‐ sesti takimmaisessa kuolleessa
kulmassa ja kuljettajan näköken‐
tässä edessä
● hyvin ruuhkaisessa liikenteessä: edessä ja takana havaitut autot
katsotaan kuorma-autoksi tai liik‐
kumattomaksi kohteeksi
● ohitettaessa liian nopeasti
Poiskytkentä
Järjestelmä poistetaan käytöstä
auton räätälöintivalikossa 3 117. B
sammuu mittaristossa. Lisäksi kuuluu merkkiääni.

Ajaminen ja käyttö193Järjestelmän tila pysyy muistissa, kun
sytytysvirta katkaistaan.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti
kytkettyä perävaunua.
Huonoissa sääolosuhteissa kuten
voimakkaassa sateessa saattaa
tapahtua tunnistusvirheitä.
Ohjeita häiriötilanteen varalta
Vian ilmetessä B vilkkuu hetken
aikaa kojelaudassa ja R syttyy ja
näytössä näkyy viesti. Korjauta vian
syy korjaamolla.
Matkustajan puolen kamera Matkustajan puolen kamera valvoo
auton sivua.
Kamera sijaitsee matkustajan puolei‐
sen ulkopeilin alareunassa.
Kameran kuva takanäkymän
näytössä 3 115.
Kameran esittämä alue on suppea. Kuvassa näkyvä etäisyys poikkeaa todellisesta etäisyydestä.
Päällekytkentä
Kamera on päällä, kun auton eteen‐
ajovaihde on kytkettynä ja matkusta‐
jan puolen kamera on valittu takaka‐
meran näytöstä.
Ohjeviivasto
Viiva osoittaa noin 4 m etäisyyden
auton takapuskurin reunan takana.
Poiskytkentä
Kamera kytkeytyy pois, kun takaka‐
meran näytöstä valitaan toinen näky‐
mätyyppi.
Panoraamanäkymä
Tämän järjestelmän avulla autoa
ympäröivää aluetta voidaan tarkas‐
tella infonäytössä lähes 180° kuvana,
lintuperspektiivistä.

194Ajaminen ja käyttöJärjestelmässä on:● takakamera, asennettu takaluuk‐
kuun
● ultraääni-pysäköintianturit taka‐ puskurissa
Infonäytön näkymä on jaettu kahteen
osaan. Oikealla on näkymä auton
yläpuolelta ja vasemmalla on näkymä takaa. Pysäköintianturit täydentävätauton ylänäkymän tietoja.
Muuta äänisignaalien äänenvoimak‐
kuutta painamalla C näytön alareu‐
nassa oikealla.
Päällekytkentä
Panoraamanäkymän aktivoivat: ● peruutusvaihteen kytkeminen
● ajaminen enintään 10 km/h nopeudella
Toiminta
Eri näkymät voidaan valita näytön vasemmasta osasta. Näkymää
voidaan vaihtaa milloin tahansa kään‐ nöksen aikana painamalla kosketus‐
kenttää näytön alaosassa vasem‐
malla:
● Vakionäkymä
● AUTO-tila
● Zoom-näkymä
● Näkymä 180°
Näyttö päivittyy välittömästi valitun
tyyppisellä näkymällä.
AUTO-tila on aktivoituna oletuksena.
Tässä tilassa järjestelmä valitsee
parhaan näkymän, vakion tai
zoomauksen, näyttöön pysäköintian‐
tureilta saatujen tietojen perusteella.
Järjestelmän tila ei pysy muistissa,
kun sytytysvirta katkaistaan.Näkymä taakse / Vakionäkymä
Auton takana oleva alue näkyy
näytössä. Pystyviivat osoittavat auton leveyden peilien ollessa sisääntaitet‐
tuina. Viivojen suunta muuttuu
ohjauspyörän asennon mukaan.
Ensimmäinen vaakaviiva osoittaa
noin 30 cm etäisyyden auton taka‐
puskurin reunan takana. Ylemmät
vaakaviivat osoittavat noin 1 ja
2 m:n etäisyyden auton takapuskurin
reunan takana.
Tämä näkymä on saatavana tilassa AUTO-tila tai näkymän valintavali‐
kossa.

Ajaminen ja käyttö195Zoomattu näkymä taakse /
Zoom-näkymä
Kamera tallentaa auton ympäristön
käännöksen aikana rekonstruoidak‐ seen ylänäkymän auton takaosan
lähellä olevasta ympäristöstä, jolloin
auto voi ajaa lähellä olevien esteiden
ympäri. Tämä näkymä on saatavana
tilan AUTO-tila kanssa tai näkymän
valintavalikossa.
Näkymä taakse sivulle /
Näkymä 180°
180° näkymä helpottaa peruutusta
pois pysäköintiruudusta, koska kuljet‐
taja voi nähdä lähestyvät autot, jalan‐ kulkijat ja pyöräilijät. Tätä näkymää ei
suositella täyskäännöksen yhtey‐ dessä. Se koostuu kolmesta
alueesta: vasen 1, keskimmäinen 2 ja oikea 3. Tämä näkymä on saatavissa
vain näkymän valintavalikosta.
Poiskytkentä
Panoraamanäkymä kytkeytyy pois: ● ajettaessa yli 10 km/h nopeudella
● seitsemän sekuntia peruutus‐ vaihteen irti kytkemisen jälkeen
● painettaessa kuvaketta Ù
kosketusnäytön vasemmassa yläkulmassa ja sitten &
● avattaessa takaluukku
● perävaunun tai polkupyöräteli‐ neen kiinnityksen yhteydessä
Yleisiä tietoja9 Varoitus
Panoraamanäkymäjärjestelmä ei
korvaa kuljettajan tarkkaavai‐
suutta. Se ei näytä lapsia, jalan‐ kulkijoita, pyöräilijöitä, risteävää
liikennettä, eläimiä tai mitään
muita kohteita kameroiden

196Ajaminen ja käyttöhavaintoalueen ulkopuolella,
esim. puskurin alapuolella tai
auton alla.
Älä aja tai pysäköi autoa pelkäs‐
tään panoraamanäkymän perus‐
teella.
Tarkista aina auton ympäristö
ennen ajamista.
Näytettävät kuvat voivat olla
havaittua kauempana tai lähem‐
pänä. Näytettävä alue on rajoitettu
ja lähellä puskurin jompaakumpaa
reunaa tai puskurin alla olevia
kohteita ei näytetä näytössä.
Järjestelmän rajoitukset
Huomio
Jotta järjestelmä toimii optimaali‐
sesti, on tärkeää pitää takaluu‐
kussa rekisterikilven valojen
välissä oleva linssi aina puhtaana. Huuhtele se vedellä ja pyyhi
kuivaksi pehmeällä liinalla.
Älä pese linssiä höyry- tai paine‐
pesurilla.
Panoraamanäkymä ei ehkä toimi
oikein, kun:
● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinsseihin.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
● Auto hinaa perävaunua.
● Autoon on kohdistunut törmäys. ● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Takakamera Versiosta riippuen kamera voi sijaita
rekisterikilven yläpuolella takaluu‐
kussa / vasemmassa takaovessa tai
vasemman takaoven yläosassa.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja pysäköintitutkan
tunnistimien havaintoalueen ulko‐
puolella olevia esineitä, esim.
puskurin alapuolella tai auton alla, ei näytetä.
Älä peruuta tai pysäköi autoa
pelkästään takakameran näky‐
män perusteella.
Tarkista aina auton ympäristö
ennen ajamista.

Ajaminen ja käyttö197Kamera rekisterikilven yläpuolella
takaluukussa / vasemmassa
takaovessa
Kameran kuva näkyy infonäytössä
3 112
Kameran esittämä alue on suppea. Kuvassa näkyvä etäisyys poikkeaatodellisesta etäisyydestä.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Ohjeviivasto
Dynaamiset opasviivat ovat vaaka‐
suuntaisia yhden metrin välein näky‐
viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.
Auton liikerata näkyy ohjauskulman
mukaisesti.
Poiskytkentä
Kamera kytkeytyy pois päältä, kun eteenajovaihde valitaan.
Kamera vasemman takaoven
yläosassa
Kameran kuva takanäkymän
näytössä 3 115.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään
tai kun takakameran näytöstä vali‐
taan lähinäkymä takana.
Perävaunua vedettäessä lähinäkymä
takana -toiminto ei toimi.

198Ajaminen ja käyttöOhjeviivasto
Alin vaakaviiva osoittaa noin 30 cm etäisyyden auton takapuskurin
reunan takana. Ylemmät vaakaviivat
osoittavat noin 1 m ja 2 m etäisyyden.
Auton liikerata näkyy ohjauskulman
mukaisesti.
Lisäksi takaovien avautumissäde
näkyy takakameran näytössä
Poiskytkentä
Kamera kytkeytyy pois, kun eteenajo‐
vaihde kytketään tai takakameran
näytöstä valitaan toinen näkymä‐
tyyppi.
Järjestelmän rajoitukset
Takakamera ei ehkä toimi oikein, kun: ● ympärillä on pimeää
● toisen auton ajovalot osuvat suoraan kameran linsseihin
● sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi
● kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
Puhdista linssi, huuhtele se
vedellä ja pyyhi kuivaksi
pehmeällä liinalla
● takaluukku avataan
● autolla vedetään sähköisesti kytkettyä perävaunua tai siihen
on kytketty polkupyöräteline tms.
● auton takaosaan on kohdistunut törmäys
● tapahtuu äärimmäisiä lämpötilan vaihteluita
Kaistavahti Kaistavahti auttaa välttämään tahat‐
tomista kaistalta pois ajautumisista
aiheutuvia törmäyksiä. Tuulilasin
yläosassa sijaitseva etukamera tark‐
kailee kaistamerkintöjä, joiden
välissä autolla ajetaan. Jos auto
lähestyy kaistamerkintää, ohjauspyö‐
rää käännetään varovasti auton
ohjaamiseksi takaisin kaistalle.
Kuljettaja havaitsee tällöin ohjaus‐
pyörän kääntyvän. Käännä ohjaus‐
pyörää samaan suuntaan, jos järjes‐
telmä ei ohjaa riittävästi. Käännä
