OPEL COMBO E 2019.1 Ohjekirja (in Finnish)

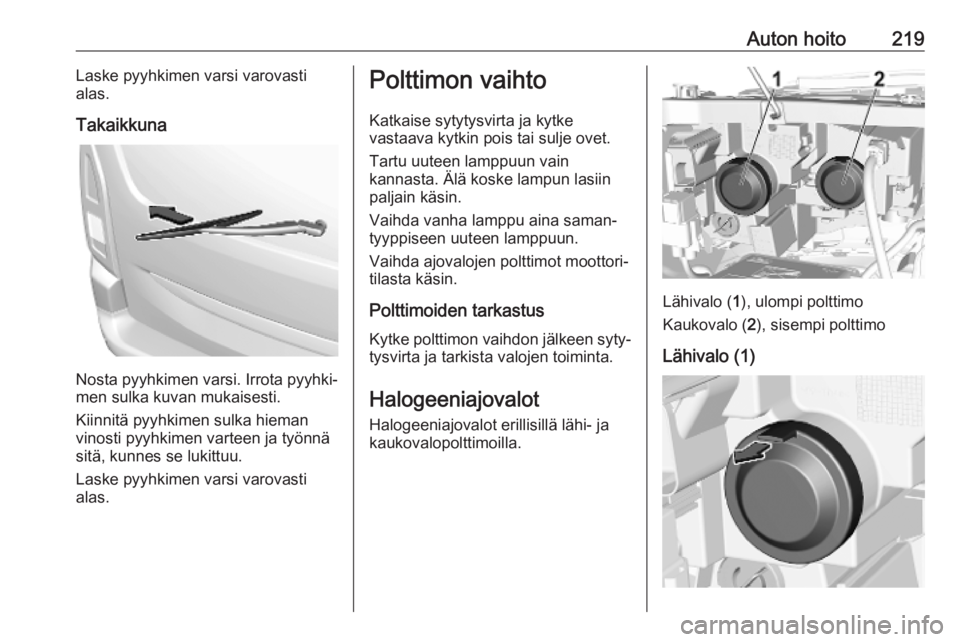

Auton hoito219Laske pyyhkimen varsi varovasti
alas.
Takaikkuna
Nosta pyyhkimen varsi. Irrota pyyhki‐
men sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkimen varsi varovasti
alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
HalogeeniajovalotHalogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo ( 1), ulompi polttimo
Kaukovalo ( 2), sisempi polttimo
Lähivalo (1)

220Auton hoito1.Irrota suojakansi vetämällä kielek‐
keestä.
2. Irrota polttimon kanta heijastinko‐ telosta.
3. Irrota polttimo polttimon kannasta ja vaihda se.
4. Aseta polttimon pidin heijastinko‐ teloon.
5. Aseta suojus paikalleen.
Kaukovalo (2)
1. Irrota suojakansi vetämällä.
2. Irrota jousipidin pitimestä siirtä‐ mällä sitä oikealle. Käännä jousi‐
pidin alas.
Irrota polttimon kanta heijastinko‐
telosta.

Auton hoito2213. Irrota polttimo polttimon kannastaja vaihda se.
4. Aseta polttimon pidin heijastinko‐ teloon.
5. Aseta suojus paikalleen.
Sivuvalot / päiväajovalot
polttimoilla
1. Kierrä polttimon kantaa vastapäi‐ vään sen irrottamiseksi ja vedä se
pois heijastimesta.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta ajovalo‐ koteloon ja kierrä myötäpäivään.
Sivuvalot / päiväajovalot LED-
valoilla
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
LED-ajovalot
Päiväajovalot ovat LED-valoja eikä
niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Etusumuvalot
1. Laita kangas tasapäisen ruuvital‐ tan pään ympärille maalivaurioi‐
den estämiseksi. Työnnä ruuvi‐
taltta suojuksen reunan syven‐
nykseen. Vapauta suojus varo‐
vasti ruuvitaltan avulla.

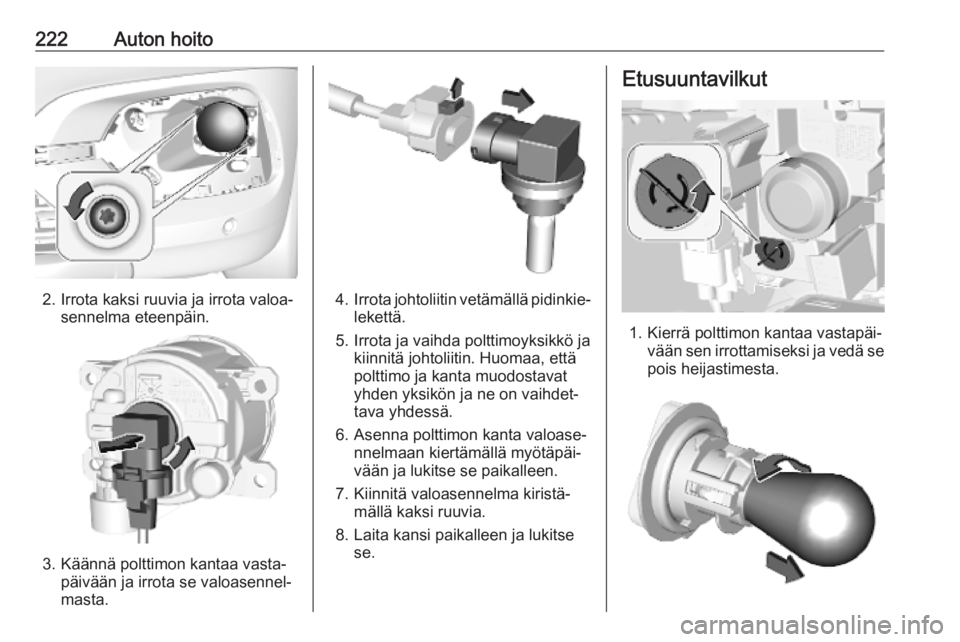

222Auton hoito
2. Irrota kaksi ruuvia ja irrota valoa‐sennelma eteenpäin.
3. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
4. Irrota johtoliitin vetämällä pidinkie‐
lekettä.
5. Irrota ja vaihda polttimoyksikkö ja kiinnitä johtoliitin. Huomaa, että
polttimo ja kanta muodostavat
yhden yksikön ja ne on vaihdet‐
tava yhdessä.
6. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
7. Kiinnitä valoasennelma kiristä‐ mällä kaksi ruuvia.
8. Laita kansi paikalleen ja lukitse se.
Etusuuntavilkut
1. Kierrä polttimon kantaa vastapäi‐vään sen irrottamiseksi ja vedä se
pois heijastimesta.

Auton hoito2232. Paina polttimoa kevyesti alas,kierrä sitä vastapäivään ja irrota
se kannasta.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Takavalot
Valoasennelma korissa Takaluukulla varustettu auto
1. Irrota kaksi ruuvia.
2. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
3. Irrota johto pitimestä.
4. Paina pidinkielekettä taaksepäin, vedä polttimon pidintä ja vapauta
loput pidinkielekkeet.
5. Paina polttimoa hiukan alaspäin, kierrä sitä ja irrota se polttimon
pitimestä. Vaihda lamppu:
Sumuvalo ( 1)
Peruutusvalo ( 2)
Suuntavilkku / varoitusvilkku ( 3)
Takavalo / jarruvalo ( 4)
6. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
7. Kiinnitä johto pitimeen.
8. Kiinnitä valoasennelma auton koriin ja kiristä molemmat ruuvit.

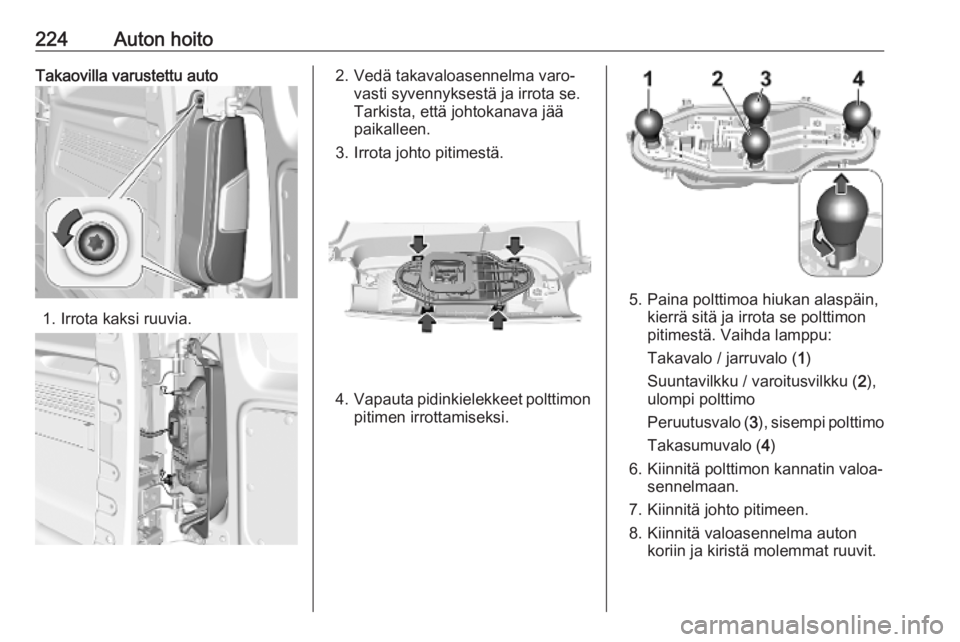

224Auton hoitoTakaovilla varustettu auto
1. Irrota kaksi ruuvia.
2. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
3. Irrota johto pitimestä.
4. Vapauta pidinkielekkeet polttimon
pitimen irrottamiseksi.
5. Paina polttimoa hiukan alaspäin, kierrä sitä ja irrota se polttimon
pitimestä. Vaihda lamppu:
Takavalo / jarruvalo ( 1)
Suuntavilkku / varoitusvilkku ( 2),
ulompi polttimo
Peruutusvalo ( 3), sisempi polttimo
Takasumuvalo ( 4)
6. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
7. Kiinnitä johto pitimeen.
8. Kiinnitä valoasennelma auton koriin ja kiristä molemmat ruuvit.

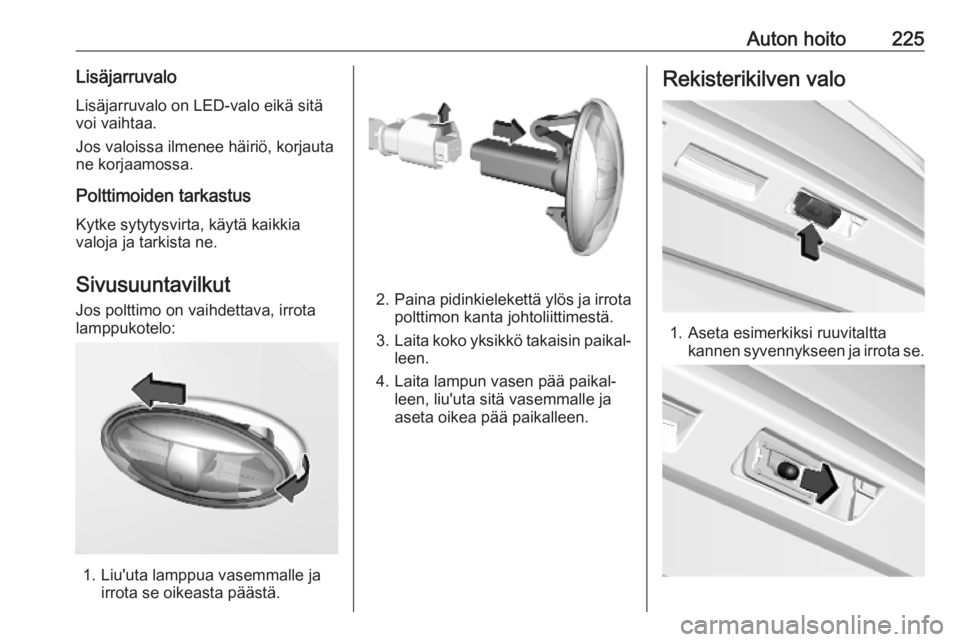

Auton hoito225LisäjarruvaloLisäjarruvalo on LED-valo eikä sitä
voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Polttimoiden tarkastus
Kytke sytytysvirta, käytä kaikkia
valoja ja tarkista ne.
Sivusuuntavilkut Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2.Paina pidinkielekettä ylös ja irrota
polttimon kanta johtoliittimestä.
3. Laita koko yksikkö takaisin paikal‐
leen.
4. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Aseta esimerkiksi ruuvitaltta kannen syvennykseen ja irrota se.

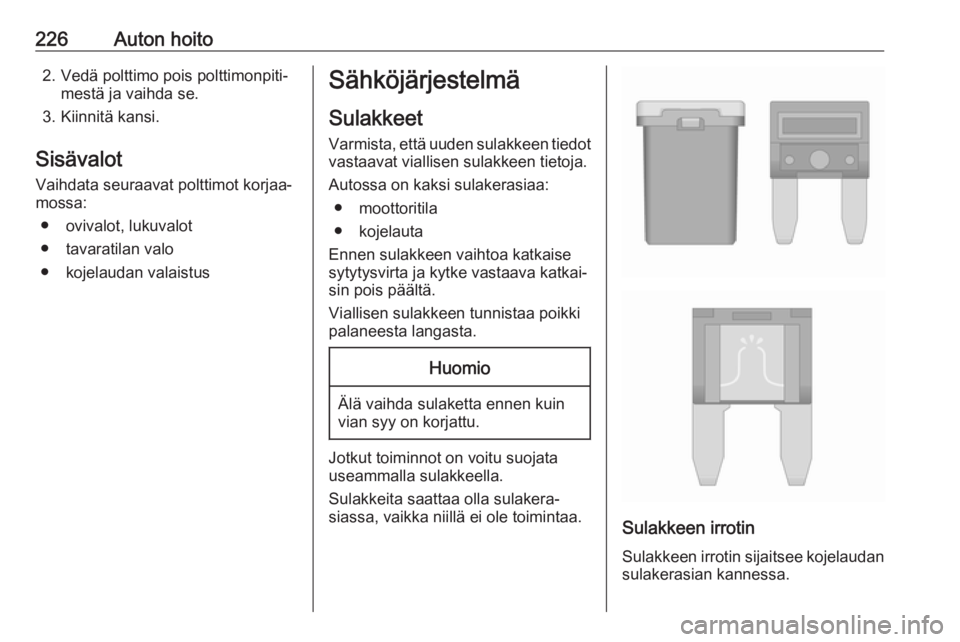

226Auton hoito2. Vedä polttimo pois polttimonpiti‐mestä ja vaihda se.
3. Kiinnitä kansi.
Sisävalot
Vaihdata seuraavat polttimot korjaa‐ mossa:
● ovivalot, lukuvalot
● tavaratilan valo
● kojelaudan valaistusSähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Sulakkeen irrotin sijaitsee kojelaudan
sulakerasian kannessa.

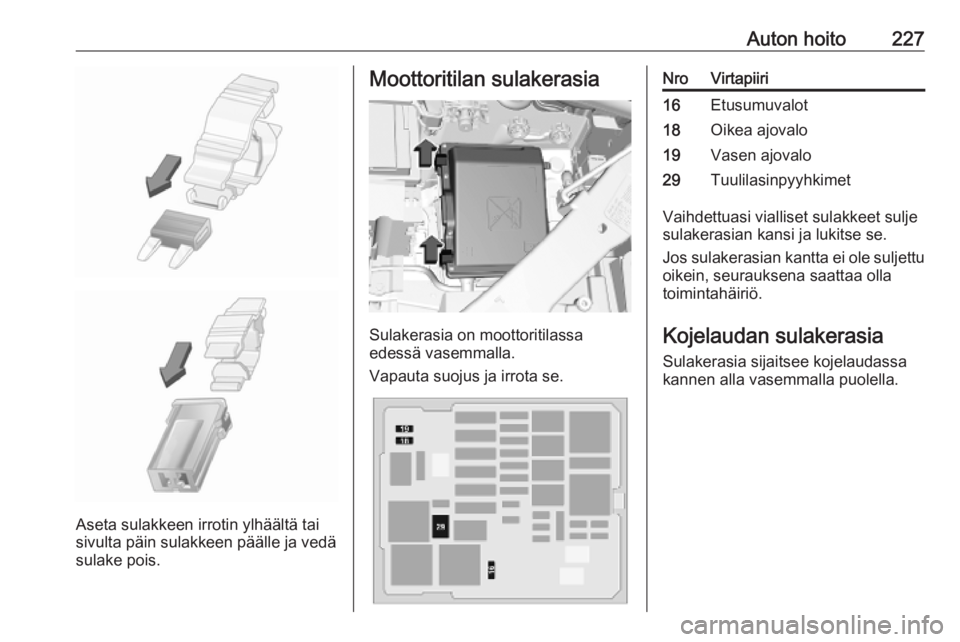

Auton hoito227
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.
NroVirtapiiri16Etusumuvalot18Oikea ajovalo19Vasen ajovalo29Tuulilasinpyyhkimet
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja lukitse se.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Sulakerasia sijaitsee kojelaudassa
kannen alla vasemmalla puolella.

228Auton hoito
Irrota kansi vetämällä vasemmasta
yläkulmasta ja sitten oikealta
puolelta.
NroVirtapiiri1Induktiivinen lataus, kytkimen
katkaisin, ajotilan valinta,
ohjaustehostin, dieselmoottorin
pakojärjestelmä, sisäpeili4Äänitorvi6Tuulilasin pesulaite7Virtapistoke, taka10Oven lukko12Diagnoosiliitin, virransyötön
muuntaja13Tuulilasinäyttö, ilmastointi, info‐
tainment-järjestelmä14Murtohälytinjärjestelmä, tele‐
matiikkayksikkö15Automaattivaihteisto, mittaristo,
ilmastointi16Käynnistin, virransyötön muun‐
taja17Mittaristo19Perävaunun pistorasia, ohjaus‐
pyörän säätimet21Murtohälytinjärjestelmä, virta‐ painikeNroVirtapiiri22Takakamera, sade- ja valoan‐
turi23Turvavyömuistutin, erikoisajo‐
neuvon ohjausyksikkö, start-
stop, perävaunun pistorasia24Pysäköintitutka, infotainment-
järjestelmä, takakamera, kuol‐
leen kulman varoitusjärjes‐
telmän kamera25Turvatyyny26Ohjauskulman anturi27Pysäköintilämmitin29Infotainment-järjestelmä31–32Virtapistoke34Pysäköintitutka, sisäpeili35Diagnoosiliitin, ajovalojen
kantaman säätö, tuulilasin
lämmitys, ilmastointi36Sisävalot, USB-liitäntä
