OPEL COMBO E 2019.1 Priručnik za vlasnika (in Croatian)

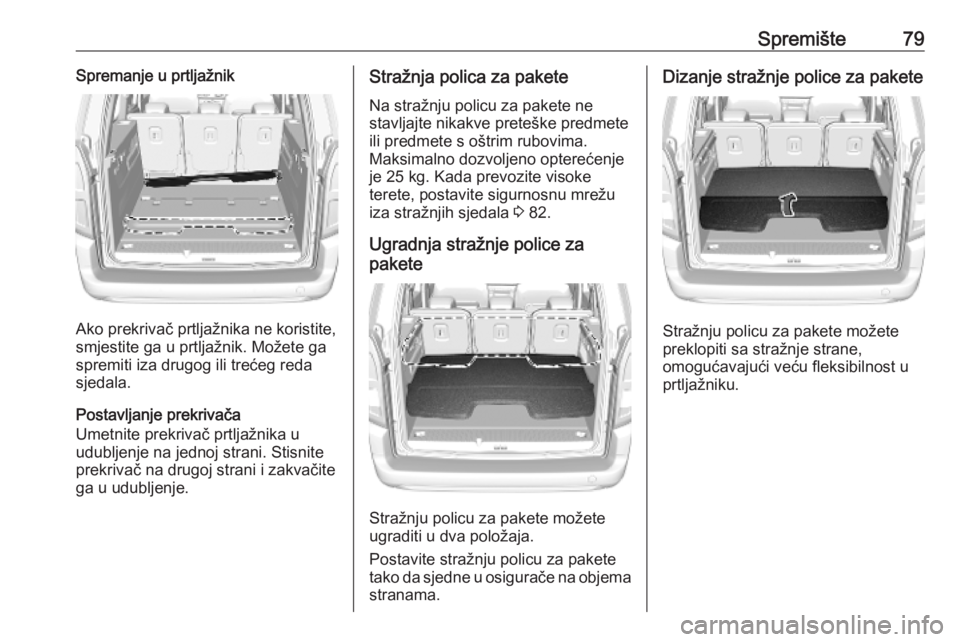

Spremište79Spremanje u prtljažnik
Ako prekrivač prtljažnika ne koristite,
smjestite ga u prtljažnik. Možete ga
spremiti iza drugog ili trećeg reda
sjedala.
Postavljanje prekrivača
Umetnite prekrivač prtljažnika u
udubljenje na jednoj strani. Stisnite
prekrivač na drugoj strani i zakvačite
ga u udubljenje.
Stražnja polica za pakete
Na stražnju policu za pakete ne
stavljajte nikakve preteške predmete ili predmete s oštrim rubovima.
Maksimalno dozvoljeno opterećenje
je 25 kg. Kada prevozite visoke
terete, postavite sigurnosnu mrežu
iza stražnjih sjedala 3 82.
Ugradnja stražnje police za
pakete
Stražnju policu za pakete možete
ugraditi u dva položaja.
Postavite stražnju policu za pakete
tako da sjedne u osigurače na objema
stranama.
Dizanje stražnje police za pakete
Stražnju policu za pakete možete
preklopiti sa stražnje strane,
omogućavajući veću fleksibilnost u
prtljažniku.

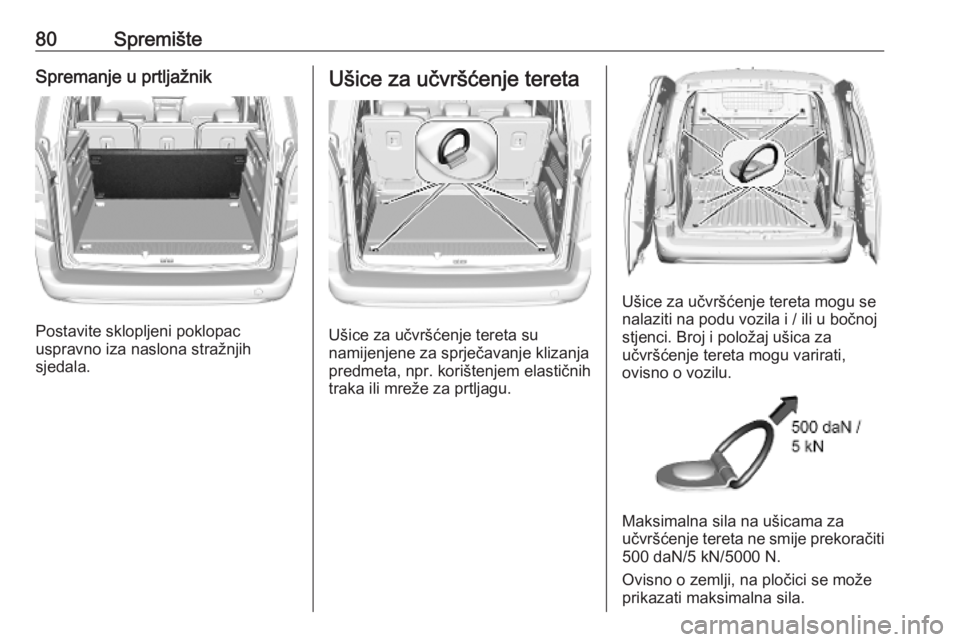

80SpremišteSpremanje u prtljažnik
Postavite sklopljeni poklopac
uspravno iza naslona stražnjih
sjedala.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Ušice za učvršćenje tereta mogu se
nalaziti na podu vozila i / ili u bočnoj
stjenci. Broj i položaj ušica za
učvršćenje tereta mogu varirati,
ovisno o vozilu.
Maksimalna sila na ušicama za
učvršćenje tereta ne smije prekoračiti 500 daN/5 kN/5000 N.
Ovisno o zemlji, na pločici se može
prikazati maksimalna sila.

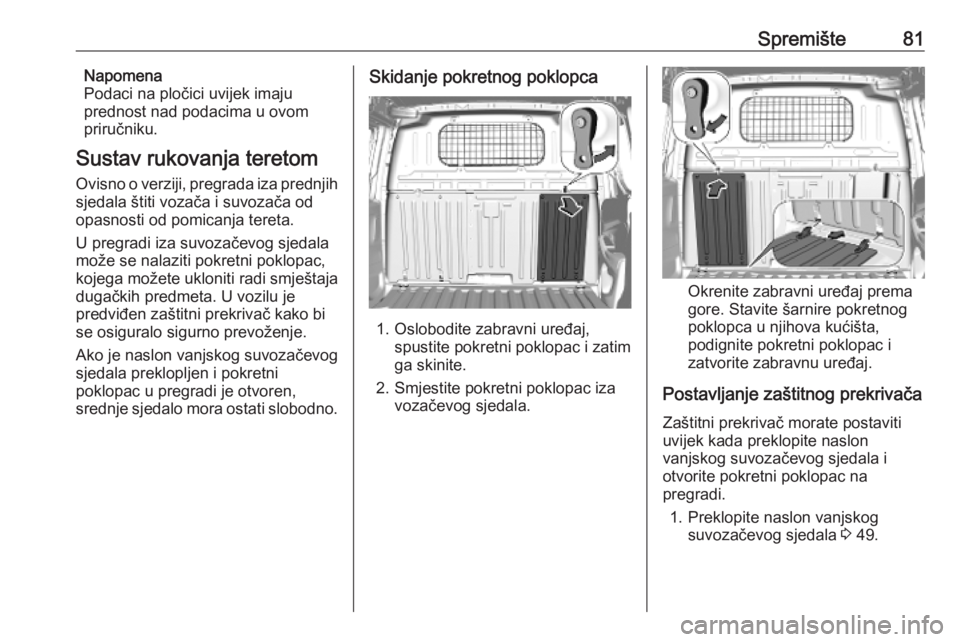

Spremište81Napomena
Podaci na pločici uvijek imaju
prednost nad podacima u ovom priručniku.
Sustav rukovanja teretom
Ovisno o verziji, pregrada iza prednjih sjedala štiti vozača i suvozača od
opasnosti od pomicanja tereta.
U pregradi iza suvozačevog sjedala
može se nalaziti pokretni poklopac,
kojega možete ukloniti radi smještaja
dugačkih predmeta. U vozilu je
predviđen zaštitni prekrivač kako bi
se osiguralo sigurno prevoženje.
Ako je naslon vanjskog suvozačevog
sjedala preklopljen i pokretni
poklopac u pregradi je otvoren,
srednje sjedalo mora ostati slobodno.Skidanje pokretnog poklopca
1. Oslobodite zabravni uređaj, spustite pokretni poklopac i zatim
ga skinite.
2. Smjestite pokretni poklopac iza vozačevog sjedala.
Okrenite zabravni uređaj prema
gore. Stavite šarnire pokretnog
poklopca u njihova kućišta,
podignite pokretni poklopac i
zatvorite zabravnu uređaj.
Postavljanje zaštitnog prekrivača
Zaštitni prekrivač morate postaviti
uvijek kada preklopite naslon
vanjskog suvozačevog sjedala i
otvorite pokretni poklopac na
pregradi.
1. Preklopite naslon vanjskog suvozačevog sjedala 3 49.

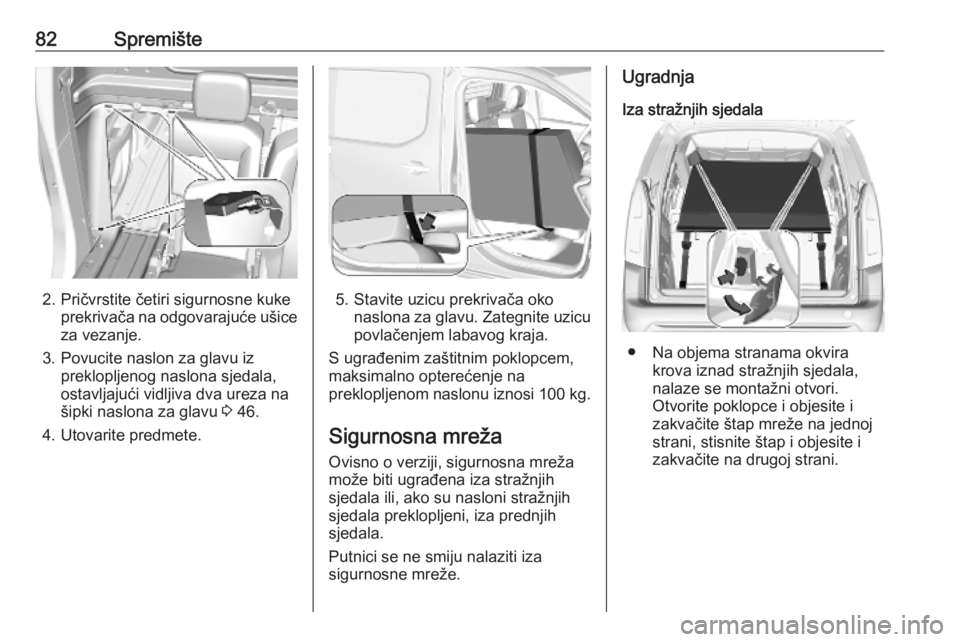

82Spremište
2. Pričvrstite četiri sigurnosne kukeprekrivača na odgovarajuće ušice
za vezanje.
3. Povucite naslon za glavu iz preklopljenog naslona sjedala,
ostavljajući vidljiva dva ureza na
šipki naslona za glavu 3 46.
4. Utovarite predmete.5. Stavite uzicu prekrivača oko naslona za glavu. Zategnite uzicupovlačenjem labavog kraja.
S ugrađenim zaštitnim poklopcem,
maksimalno opterećenje na
preklopljenom naslonu iznosi 100 kg.
Sigurnosna mreža
Ovisno o verziji, sigurnosna mreža
može biti ugrađena iza stražnjih
sjedala ili, ako su nasloni stražnjih
sjedala preklopljeni, iza prednjih
sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Iza stražnjih sjedala
● Na objema stranama okvira krova iznad stražnjih sjedala,
nalaze se montažni otvori.
Otvorite poklopce i objesite i
zakvačite štap mreže na jednoj
strani, stisnite štap i objesite i
zakvačite na drugoj strani.

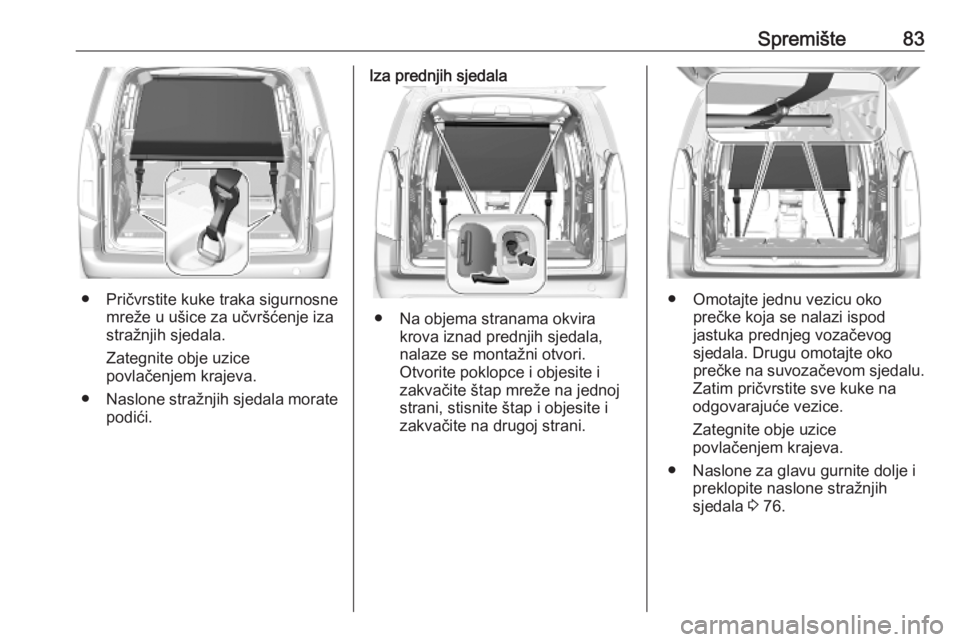

Spremište83
● Pričvrstite kuke traka sigurnosnemreže u ušice za učvršćenje iza
stražnjih sjedala.
Zategnite obje uzice
povlačenjem krajeva.
● Naslone stražnjih sjedala morate
podići.
Iza prednjih sjedala
● Na objema stranama okvira krova iznad prednjih sjedala,
nalaze se montažni otvori.
Otvorite poklopce i objesite i
zakvačite štap mreže na jednoj
strani, stisnite štap i objesite i
zakvačite na drugoj strani.
● Omotajte jednu vezicu oko prečke koja se nalazi ispod
jastuka prednjeg vozačevog
sjedala. Drugu omotajte oko
prečke na suvozačevom sjedalu.
Zatim pričvrstite sve kuke na
odgovarajuće vezice.
Zategnite obje uzice
povlačenjem krajeva.
● Naslone za glavu gurnite dolje i preklopite naslone stražnjih
sjedala 3 76.

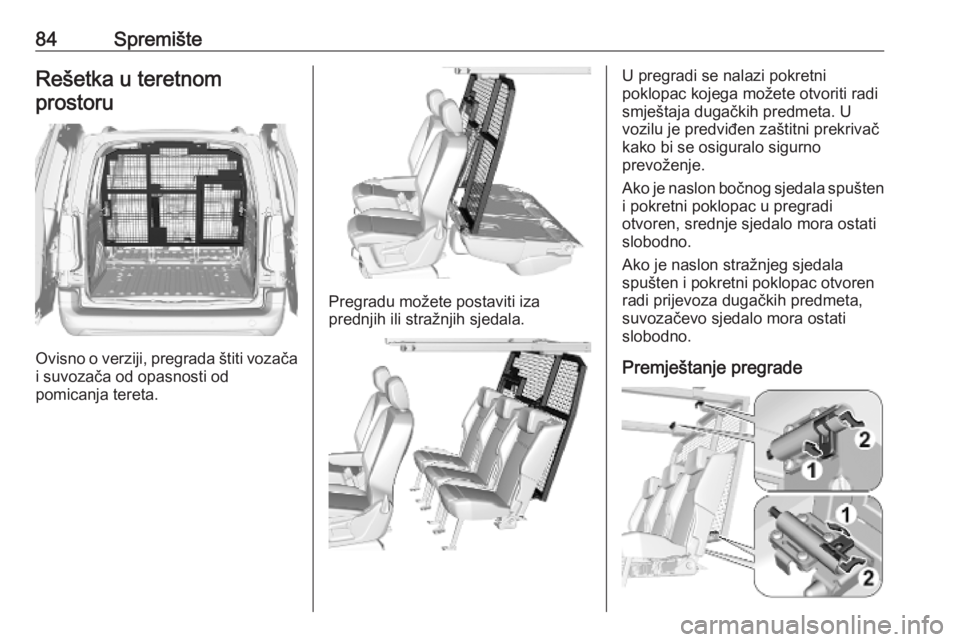

84SpremišteRešetka u teretnom
prostoru
Ovisno o verziji, pregrada štiti vozača i suvozača od opasnosti od
pomicanja tereta.
Pregradu možete postaviti iza
prednjih ili stražnjih sjedala.
U pregradi se nalazi pokretni
poklopac kojega možete otvoriti radi
smještaja dugačkih predmeta. U
vozilu je predviđen zaštitni prekrivač
kako bi se osiguralo sigurno
prevoženje.
Ako je naslon bočnog sjedala spušten i pokretni poklopac u pregradi
otvoren, srednje sjedalo mora ostati
slobodno.
Ako je naslon stražnjeg sjedala
spušten i pokretni poklopac otvoren
radi prijevoza dugačkih predmeta,
suvozačevo sjedalo mora ostati
slobodno.
Premještanje pregrade

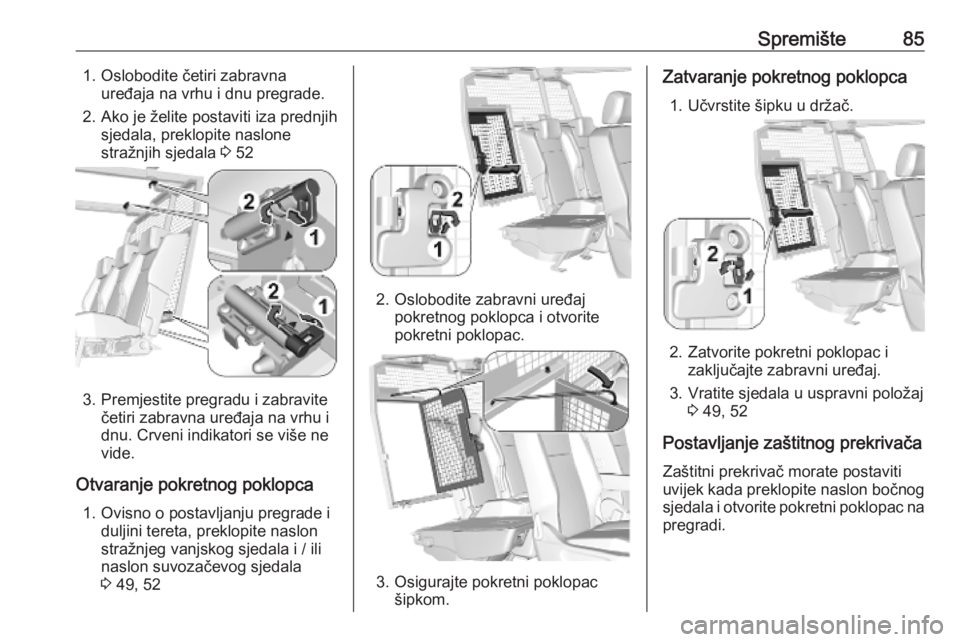

Spremište851. Oslobodite četiri zabravnauređaja na vrhu i dnu pregrade.
2. Ako je želite postaviti iza prednjih sjedala, preklopite naslone
stražnjih sjedala 3 52
3. Premjestite pregradu i zabravite
četiri zabravna uređaja na vrhu i
dnu. Crveni indikatori se više ne
vide.
Otvaranje pokretnog poklopca 1. Ovisno o postavljanju pregrade i duljini tereta, preklopite naslon
stražnjeg vanjskog sjedala i / ili
naslon suvozačevog sjedala
3 49, 52
2. Oslobodite zabravni uređaj
pokretnog poklopca i otvorite
pokretni poklopac.
3. Osigurajte pokretni poklopac šipkom.
Zatvaranje pokretnog poklopca
1. Učvrstite šipku u držač.
2. Zatvorite pokretni poklopac i zaključajte zabravni uređaj.
3. Vratite sjedala u uspravni položaj 3 49, 52
Postavljanje zaštitnog prekrivača
Zaštitni prekrivač morate postaviti
uvijek kada preklopite naslon bočnog sjedala i otvorite pokretni poklopac na pregradi.

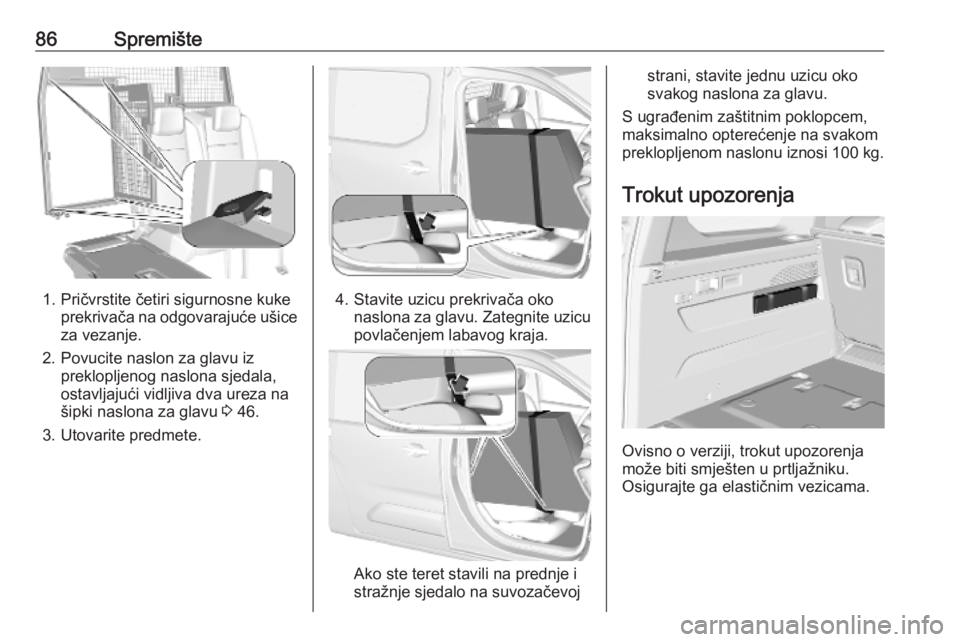

86Spremište
1. Pričvrstite četiri sigurnosne kukeprekrivača na odgovarajuće ušice
za vezanje.
2. Povucite naslon za glavu iz preklopljenog naslona sjedala,
ostavljajući vidljiva dva ureza na
šipki naslona za glavu 3 46.
3. Utovarite predmete.4. Stavite uzicu prekrivača oko naslona za glavu. Zategnite uzicupovlačenjem labavog kraja.
Ako ste teret stavili na prednje i
stražnje sjedalo na suvozačevoj
strani, stavite jednu uzicu oko
svakog naslona za glavu.
S ugrađenim zaštitnim poklopcem,
maksimalno opterećenje na svakom
preklopljenom naslonu iznosi 100 kg.
Trokut upozorenja
Ovisno o verziji, trokut upozorenja
može biti smješten u prtljažniku.
Osigurajte ga elastičnim vezicama.

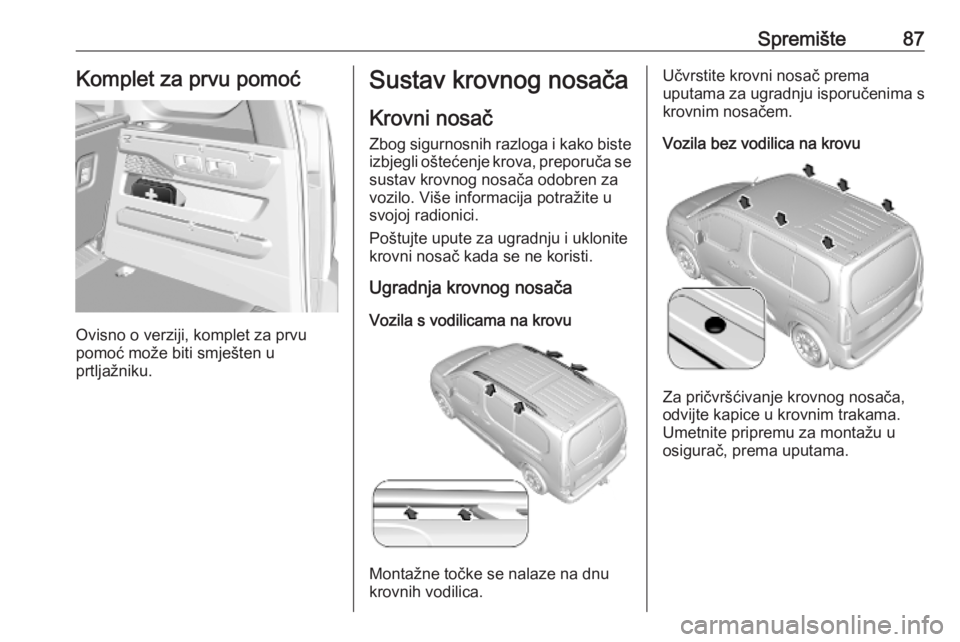

Spremište87Komplet za prvu pomoć
Ovisno o verziji, komplet za prvu
pomoć može biti smješten u
prtljažniku.
Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako biste
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren zavozilo. Više informacija potražite u
svojoj radionici.
Poštujte upute za ugradnju i uklonite krovni nosač kada se ne koristi.
Ugradnja krovnog nosača
Vozila s vodilicama na krovu
Montažne točke se nalaze na dnu
krovnih vodilica.
Učvrstite krovni nosač prema
uputama za ugradnju isporučenima s krovnim nosačem.
Vozila bez vodilica na krovu
Za pričvršćivanje krovnog nosača,
odvijte kapice u krovnim trakama. Umetnite pripremu za montažu u
osigurač, prema uputama.

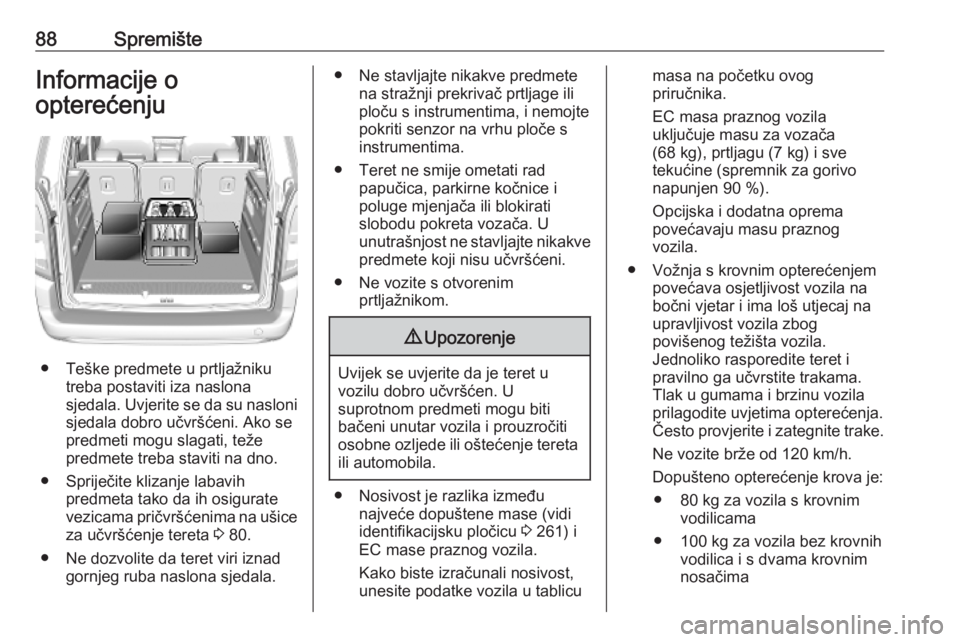

88SpremišteInformacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Uvjerite se da su nasloni sjedala dobro učvršćeni. Ako se
predmeti mogu slagati, teže
predmete treba staviti na dno.
● Spriječite klizanje labavih predmeta tako da ih osigurate
vezicama pričvršćenima na ušice
za učvršćenje tereta 3 80.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Ne stavljajte nikakve predmete na stražnji prekrivač prtljage ili
ploču s instrumentima, i nemojte pokriti senzor na vrhu ploče s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 261) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dopušteno opterećenje krova je: ● 80 kg za vozila s krovnim vodilicama
● 100 kg za vozila bez krovnih vodilica i s dvama krovnim
nosačima
