OPEL COMBO E 2019.1 Savininko vadovas (in Lithuanian)

Daiktų laikymo vietos79Kopėčių atlanko atidarymas
1. Paspauskite svirtį ir traukdamiatjunkite spyruoklinį spaustuką
nuo fiksatoriaus.
2. Pakelkite kopėčių atlanką.
3. Prastumkite pro pasipriešinimo tašką, kad užrakintumėte kopėčių
atlanką ramsčiais.
Atraminis strypas
Atremkite ilgus krovinius į atraminį
strypą.1. Paspauskite svirtį aukštyn.
2. Paspauskite atraminį strypą šiek tiek pirmyn ir nukreipkite žemyn į
durelių statramstį.
3. Prilaikykite ilgą krovinį pakreiptą kampu.
4. Pastumkite atraminį strypą po kroviniu, į pradinę padėtį.
Užfiksuokite, nuspausdami svirtį
žemyn, pro pasipriešinimo tašką.
Galinės durelės užsirakina tik
įrengus atraminį strypą.
5. Gerai užfiksuokite krovinius. Šonines atramas galima naudoti
vietoj užkabinimo taškų.

80Daiktų laikymo vietosKopėčių atlanko uždarymas1. Patikrinkite, ar atraminis strypas tinkamai užrakintas.
2. Nuleiskite kopėčių atlanką.
3. Užfiksuokite spyruoklinį spaustuką fiksatoriuje.
Krovinių uždanga Galinė krovinių uždanga
Ant uždangos nedėkite jokių daiktų.
Dangčio uždarymas
Nutraukite krovinių uždangą link galo
ir sujunkite su šoniniais laikikliais.
Dangčio atidarymas
Išimkite krovinių uždangą iš šoninių
laikiklių. Prilaikykite uždangą, kol ji
visiškai susivynios.
Uždangos nuėmimas
Atidarykite krovinių uždangą.
Nuspauskite vieną uždangos
mechanizmo pusę į kitą pusę ir
iškelkite mechanizmą. Išimkite
krovinių uždangą.

Daiktų laikymo vietos81Laikymas bagažinės skyriuje
Nenaudojamą krovinių uždangą
laikykite krovinių skyriuje. Ją galima
įdėti už antrosios arba trečiosios eilės
sėdynių.
Uždangos tvirtinimas
Įkiškite krovinių uždangą į vienoje
pusėje esančią įdubą. Paspauskite
kitą krovinių uždangos mechanizmo
pusę link pirmosios ir įstatykite į
įdubą.
Galinė palangė
Ant galinės palangės draudžiama dėti itin sunkius daiktus ar daiktus aštriais kampais. Didžiausias leistinas svoris
yra 25 kg. Jei vežate aukštus
krovinius, už galinių sėdynių įrenkite
apsauginį tinklelį 3 84.
Galinės palangės įrengimas
Galinę palangę galima įrengti
dviejose padėtyse.
Sumontuokite palangę, abiejose pusėse sujungdami fiksatorius.
Galinės palangės iškėlimas
Galinę palangę galima atlenkti iš
galo, užtikrinant geresnį krovinių
skyriaus išnaudojimo lankstumą.

82Daiktų laikymo vietosLaikymas bagažinės skyriuje
Nustatykite nulenktą dangtį stačiai užgalinės sėdynės atlošų.
Ąselės grindyse
Tvirtinimo ąselės skirtos daiktams
tvirtinti, kad šie neslidinėtų, pvz.,
naudojant tvirtinimo diržus arba
tinklelį kroviniams.
Tvirtinimo ąselės gali būti įrengtos
transporto priemonės grindyse ir
(arba) šoninėje sienoje. Tvirtinimo
ąselių skaičius ir vieta priklauso nuo
transporto priemonės.
Didžiausia tvirtinimo ąseles veikianti
jėga neturi viršyti 500 daN/5 kN/
5000 N.
Atsižvelgiant į šalį, etiketėje gali būti
pateikta maksimali jėga.

Daiktų laikymo vietos83Pastaba
Etiketėje pateiktos specifikacijos
visada turi pirmenybę prieš pateiktas
šiame vadove.
Krovinių valdymo sistema Atsižvelgiant į versiją, už priekinių
sėdynių įrengta pertvara saugo
vairuotoją ir priekyje sėdinčius
keleivius nuo krovinių judėjimo
pavojaus.
Pertvaroje, už keleivio sėdynės, gali
būti įrengtas atlankas, kurį galima
nuimti, norint pervežti ilgus objektus.
Siekiant užtikrinti transportavimo
saugą, transporto priemonėje
įrengtas apsauginis dangtis.
Kai nulenktas išorinės keleivio
sėdynės atlošas ir atidarytas
pertvaros atlankas, vidurinė sėdynė
turi likti neužimta.Atlanko nuėmimas
1. Atleiskite užrakinimo įtaisą, nuleiskite atlanką ir tada jį
nuimkite.
2. Laikykite atlanką už vairuotojo sėdynės.
Pasukite užrakinimo įtaisą
aukštyn. Įstatykite atlanko vyrius į
jų korpusą, pakelkite atlanką ir
uždarykite užrakinimo įtaisą.
Apsauginio dangčio tvirtinimas
Apsauginį dangtį reikia įrengti, kai
keleivio išorinės sėdynės atlošas yra
nulenktas žemyn ir atidarytas
pertvaros atlankas.
1. Atlenkite keleivio išorinės sėdynės atlošą 3 51.

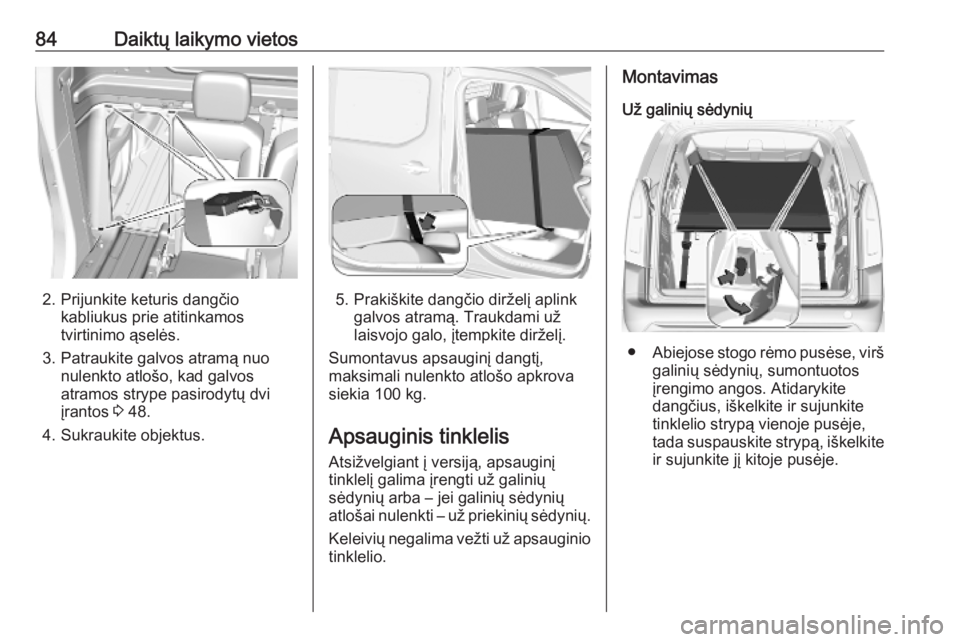

84Daiktų laikymo vietos
2. Prijunkite keturis dangčiokabliukus prie atitinkamos
tvirtinimo ąselės.
3. Patraukite galvos atramą nuo nulenkto atlošo, kad galvos
atramos strype pasirodytų dvi
įrantos 3 48.
4. Sukraukite objektus.5. Prakiškite dangčio dirželį aplink galvos atramą. Traukdami už
laisvojo galo, įtempkite dirželį.
Sumontavus apsauginį dangtį,
maksimali nulenkto atlošo apkrova
siekia 100 kg.
Apsauginis tinklelis Atsižvelgiant į versiją, apsauginį
tinklelį galima įrengti už galinių
sėdynių arba – jei galinių sėdynių
atlošai nulenkti – už priekinių sėdynių.
Keleivių negalima vežti už apsauginio
tinklelio.
Montavimas
Už galinių sėdynių
● Abiejose stogo rėmo pusėse, virš
galinių sėdynių, sumontuotos
įrengimo angos. Atidarykite
dangčius, iškelkite ir sujunkite
tinklelio strypą vienoje pusėje,
tada suspauskite strypą, iškelkite
ir sujunkite jį kitoje pusėje.

Daiktų laikymo vietos85
● Prijunkite apsauginio tinkleliodirželių kabliukus prie tvirtinimo
ąselių, įrengtų už galinių sėdynių.
Traukdami už laisvo galo,
įtempkite abu diržus.
● Galinės sėdynės atlošai turi būti pakelti.
Už priekinių sėdynių
●Abiejose stogo rėmo pusėse, virš
priekinių sėdynių, sumontuotos
įrengimo angos. Atidarykite
dangčius, iškelkite ir sujunkite
tinklelio strypą vienoje pusėje,
tada suspauskite strypą, iškelkite
ir sujunkite jį kitoje pusėje.
● Užvyniokite vieną dirželį ant strypo, esančio po vairuotojo
sėdynės pasoste. Kitą
užvyniokite ant keleivio sėdynės
strypo. Tada užkabinkite
kabliukus ant atitinkamų dirželių.
Traukdami už laisvo galo,
įtempkite abu diržus.
● Paspauskite galvos atramas žemyn ir nulenkite galinės
sėdynės atlošus 3 78.

86Daiktų laikymo vietosKrovinių skyriaus grotelės
Atsižvelgiant į versiją, pertvara saugovairuotoją ir keleivius nuo krovinių
judėjimo pavojaus.
Pertvarą galima įrengti už priekinių
arba galinių sėdynių.
Pertvaroje įrengtas atlankas, kurį
galima atidaryti ir prakišti ilgus
objektus. Siekiant užtikrinti
transportavimo saugą, transporto priemonėje įrengtas apsauginis
dangtis.
Kai nulenktas šoninės sėdynės
atlošas ir atidarytas pertvaros
atlankas, vidurinė sėdynė turi likti
neužimta.
Jei nulenktas galinės sėdynės atlošas
ir atlankas atidarytas ilgiems
objektams transportuoti, priekinė
keleivio sėdynė turi likti laisva.
Pertvaros perkėlimas
1. Atleiskite keturis užrakinimo įtaisus, įrengtus pertvaros viršuje
ir apačioje.
2. Kad galėtumėte įtaisyti už priekinių sėdynių, nulenkite
galinės sėdynės atlošus 3 54

Daiktų laikymo vietos87
3. Perneškite pertvarą ir užrakinkiteketuris užrakinimo įtaisus,
įrengtus viršuje ir apačioje.
Raudonųjų indikatorių
nebesimatys.
Atlanko atidarymas 1. Atsižvelgdami į pertvaros padėtį ir
vežamo krovinio ilgį, nulenkite
galinės išorinės sėdynės atlošą ir
(arba) keleivio sėdynės atlošą
3 51, 542. Atleiskite atlanko užrakinimo
įtaisą ir atidarykite atlanką.
3. Užfiksuokite atlanką strypu.
Atlanko uždarymas
1. Užfiksuokite strypą laikiklyje.
2. Uždarykite atlanką ir užrakinkite jo užrakinimo įtaisą.
3. Grąžinkite sėdynes į stačią padėtį
3 51, 54
Apsauginio dangčio tvirtinimas
Apsauginį dangtį reikia įrengti, kai
šoninės sėdynės atlošas yra
nulenktas žemyn ir atidarytas
pertvaros atlankas.

88Daiktų laikymo vietos
1. Prijunkite keturis dangčiokabliukus prie atitinkamos
tvirtinimo ąselės.
2. Patraukite galvos atramą nuo nulenkto atlošo, kad galvos
atramos strype pasirodytų dvi
įrantos 3 48.
3. Sukraukite objektus.4. Prakiškite dangčio dirželį aplink galvos atramą. Traukdami už
laisvojo galo, įtempkite dirželį.
Jei krovinys dedamas ant
priekinės ir galinės sėdynės
keleivio pusėje, prakiškite po
vieną dirželį pro kiekvieną galvos
atramą.
Sumontavus apsauginį dangtį,
maksimali kiekvieno nulenkto atlošo
apkrova siekia 100 kg.
Įspėjamasis trikampis ženklas
Atsižvelgiant į versiją, įspėjamasis
trikampis ženklas gali būti laikomas krovinių skyriuje. Užfiksuokite jį
elastiniais diržais.
