OPEL COMBO E 2019.75 Instrukcja obsługi (in Polish)

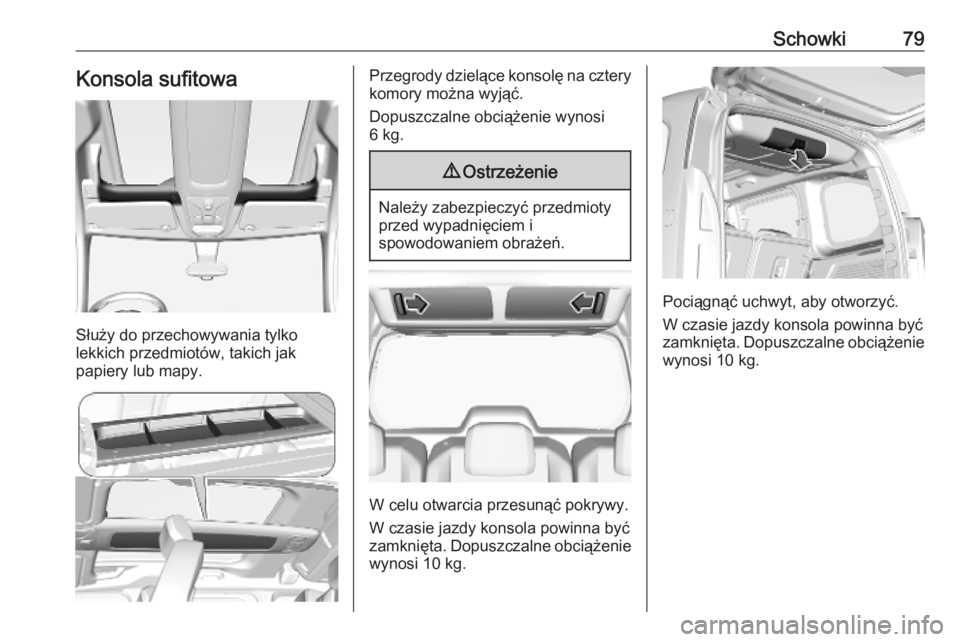

Schowki79Konsola sufitowa
Służy do przechowywania tylko
lekkich przedmiotów, takich jak
papiery lub mapy.
Przegrody dzielące konsolę na cztery
komory można wyjąć.
Dopuszczalne obciążenie wynosi
6 kg.9 Ostrzeżenie
Należy zabezpieczyć przedmioty
przed wypadnięciem i
spowodowaniem obrażeń.
W celu otwarcia przesunąć pokrywy.
W czasie jazdy konsola powinna być
zamknięta. Dopuszczalne obciążenie wynosi 10 kg.
Pociągnąć uchwyt, aby otworzyć.
W czasie jazdy konsola powinna być
zamknięta. Dopuszczalne obciążenie
wynosi 10 kg.

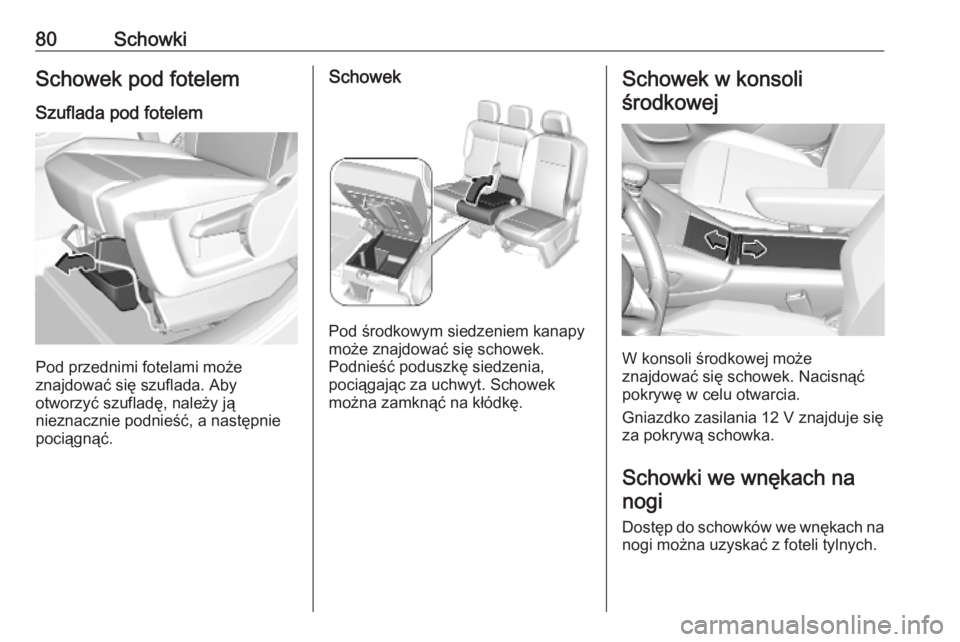

80SchowkiSchowek pod fotelem
Szuflada pod fotelem
Pod przednimi fotelami może
znajdować się szuflada. Aby
otworzyć szufladę, należy ją
nieznacznie podnieść, a następnie
pociągnąć.
Schowek
Pod środkowym siedzeniem kanapy
może znajdować się schowek.
Podnieść poduszkę siedzenia,
pociągając za uchwyt. Schowek
można zamknąć na kłódkę.
Schowek w konsoli
środkowej
W konsoli środkowej może
znajdować się schowek. Nacisnąć pokrywę w celu otwarcia.
Gniazdko zasilania 12 V znajduje się
za pokrywą schowka.
Schowki we wnękach nanogi
Dostęp do schowków we wnękach na
nogi można uzyskać z foteli tylnych.

Schowki81
W schowkach pod fotelami przednimimogą się znajdować narzędzia
samochodowe 3 255.
W niektórych wersjach w tylnej wnęce
na nogi znajdują się dwa schowki.Przestrzeń bagażowa
W niektórych wersjach przestrzeń
bagażową można powiększyć przez
złożenie foteli w trzecim rzędzie lub
ich wymontowanie. Oparcia foteli
drugiego rzędu można niezależnie od
siebie złożyć do przodu. Dodatkowo można złożyć oparcie fotela pasażera
z przodu.
Można też złożyć tylko pojedyncze
fotele lub oparcia, stosownie do
gabarytów ładunku.
Składanie fotela pasażera 3 52
Składanie foteli w drugim rzędzie 3 55
Składanie lub demontaż foteli w
trzecim rzędzie 3 55
Klapa dachowa
Dostępna klapa dachowa umożliwia
przewożenie długich przedmiotów.

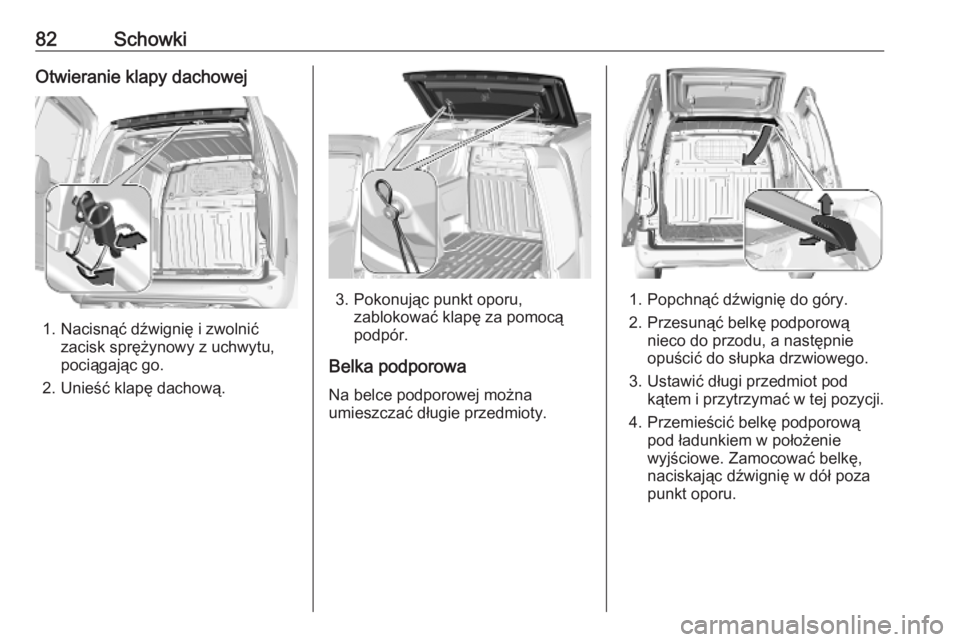

82SchowkiOtwieranie klapy dachowej
1. Nacisnąć dźwignię i zwolnićzacisk sprężynowy z uchwytu,
pociągając go.
2. Unieść klapę dachową.
3. Pokonując punkt oporu, zablokować klapę za pomocą
podpór.
Belka podporowa
Na belce podporowej można
umieszczać długie przedmioty.1. Popchnąć dźwignię do góry.
2. Przesunąć belkę podporową nieco do przodu, a następnie
opuścić do słupka drzwiowego.
3. Ustawić długi przedmiot pod kątem i przytrzymać w tej pozycji.
4. Przemieścić belkę podporową pod ładunkiem w położenie
wyjściowe. Zamocować belkę,
naciskając dźwignię w dół poza
punkt oporu.

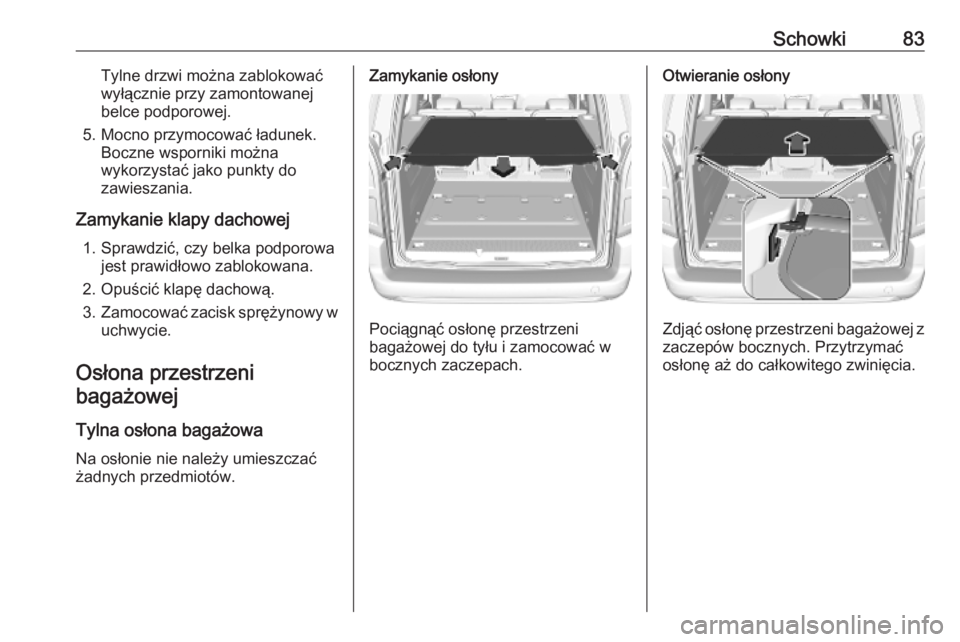

Schowki83Tylne drzwi można zablokować
wyłącznie przy zamontowanej
belce podporowej.
5. Mocno przymocować ładunek. Boczne wsporniki można
wykorzystać jako punkty do zawieszania.
Zamykanie klapy dachowej 1. Sprawdzić, czy belka podporowa jest prawidłowo zablokowana.
2. Opuścić klapę dachową.
3. Zamocować zacisk sprężynowy w
uchwycie.
Osłona przestrzeni
bagażowej
Tylna osłona bagażowa Na osłonie nie należy umieszczać
żadnych przedmiotów.Zamykanie osłony
Pociągnąć osłonę przestrzeni
bagażowej do tyłu i zamocować w
bocznych zaczepach.
Otwieranie osłony
Zdjąć osłonę przestrzeni bagażowej z
zaczepów bocznych. Przytrzymać
osłonę aż do całkowitego zwinięcia.

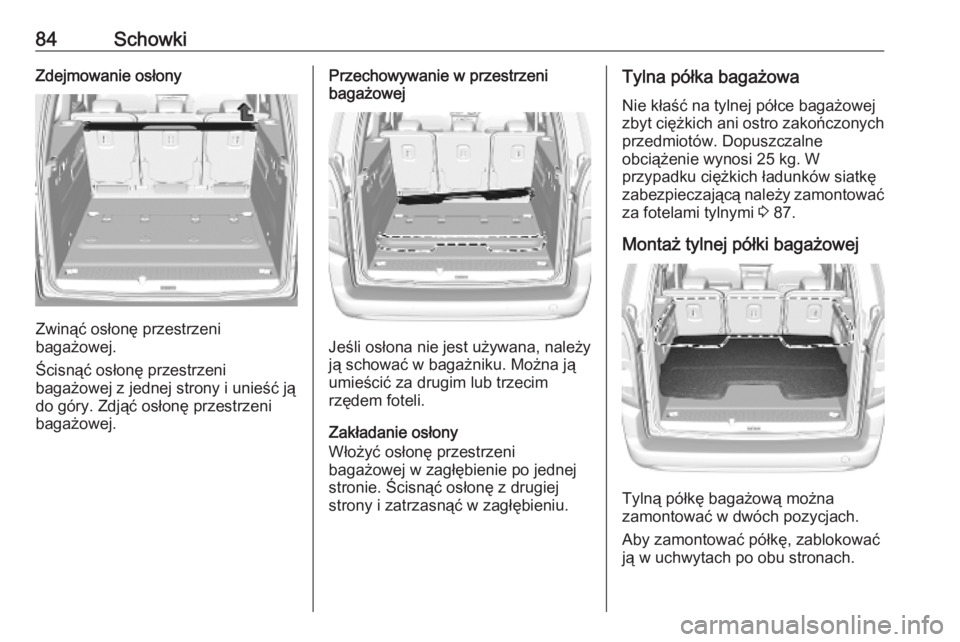

84SchowkiZdejmowanie osłony
Zwinąć osłonę przestrzeni
bagażowej.
Ścisnąć osłonę przestrzeni
bagażowej z jednej strony i unieść ją do góry. Zdjąć osłonę przestrzeni
bagażowej.
Przechowywanie w przestrzeni
bagażowej
Jeśli osłona nie jest używana, należy
ją schować w bagażniku. Można ją
umieścić za drugim lub trzecim
rzędem foteli.
Zakładanie osłony
Włożyć osłonę przestrzeni
bagażowej w zagłębienie po jednej
stronie. Ścisnąć osłonę z drugiej
strony i zatrzasnąć w zagłębieniu.
Tylna półka bagażowa
Nie kłaść na tylnej półce bagażowej
zbyt ciężkich ani ostro zakończonych
przedmiotów. Dopuszczalne
obciążenie wynosi 25 kg. W
przypadku ciężkich ładunków siatkę
zabezpieczającą należy zamontować za fotelami tylnymi 3 87.
Montaż tylnej półki bagażowej
Tylną półkę bagażową można
zamontować w dwóch pozycjach.
Aby zamontować półkę, zablokować
ją w uchwytach po obu stronach.

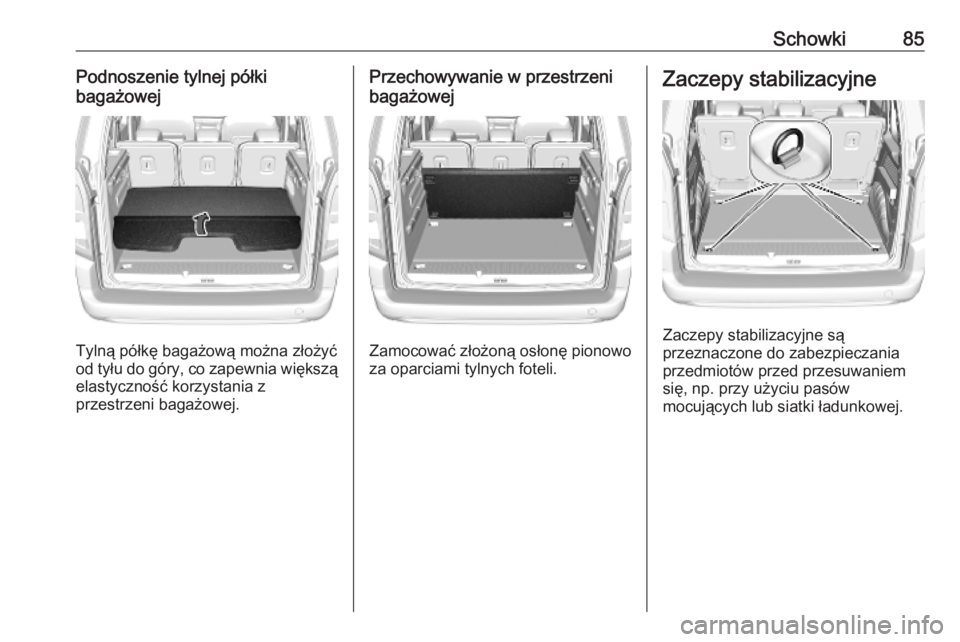

Schowki85Podnoszenie tylnej półki
bagażowej
Tylną półkę bagażową można złożyć
od tyłu do góry, co zapewnia większą elastyczność korzystania z
przestrzeni bagażowej.
Przechowywanie w przestrzeni
bagażowej
Zamocować złożoną osłonę pionowo
za oparciami tylnych foteli.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.

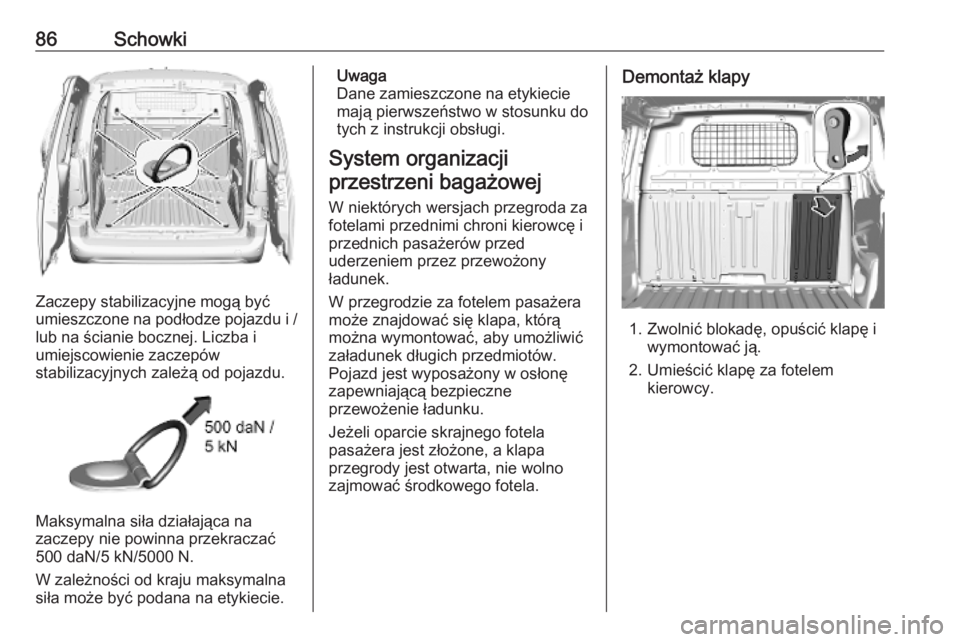

86Schowki
Zaczepy stabilizacyjne mogą być
umieszczone na podłodze pojazdu i /
lub na ścianie bocznej. Liczba i
umiejscowienie zaczepów
stabilizacyjnych zależą od pojazdu.
Maksymalna siła działająca na
zaczepy nie powinna przekraczać 500 daN/5 kN/5000 N.
W zależności od kraju maksymalna
siła może być podana na etykiecie.
Uwaga
Dane zamieszczone na etykiecie
mają pierwszeństwo w stosunku do
tych z instrukcji obsługi.
System organizacji przestrzeni bagażowej
W niektórych wersjach przegroda za
fotelami przednimi chroni kierowcę i
przednich pasażerów przed
uderzeniem przez przewożony
ładunek.
W przegrodzie za fotelem pasażera
może znajdować się klapa, którą
można wymontować, aby umożliwić
załadunek długich przedmiotów.
Pojazd jest wyposażony w osłonę
zapewniającą bezpieczne
przewożenie ładunku.
Jeżeli oparcie skrajnego fotela
pasażera jest złożone, a klapa
przegrody jest otwarta, nie wolno
zajmować środkowego fotela.Demontaż klapy
1. Zwolnić blokadę, opuścić klapę i wymontować ją.
2. Umieścić klapę za fotelem kierowcy.

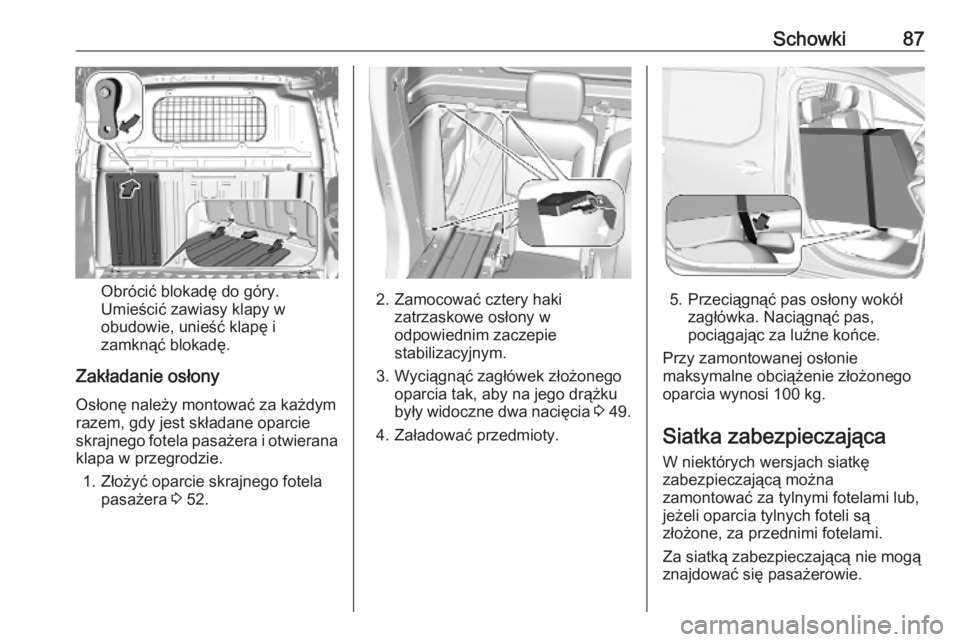

Schowki87
Obrócić blokadę do góry.
Umieścić zawiasy klapy w
obudowie, unieść klapę i
zamknąć blokadę.
Zakładanie osłony Osłonę należy montować za każdym
razem, gdy jest składane oparcie
skrajnego fotela pasażera i otwierana klapa w przegrodzie.
1. Złożyć oparcie skrajnego fotela pasażera 3 52.2. Zamocować cztery haki
zatrzaskowe osłony w
odpowiednim zaczepie stabilizacyjnym.
3. Wyciągnąć zagłówek złożonego oparcia tak, aby na jego drążku
były widoczne dwa nacięcia 3 49.
4. Załadować przedmioty.5. Przeciągnąć pas osłony wokół zagłówka. Naciągnąć pas,
pociągając za luźne końce.
Przy zamontowanej osłonie
maksymalne obciążenie złożonego
oparcia wynosi 100 kg.
Siatka zabezpieczająca
W niektórych wersjach siatkę
zabezpieczającą można
zamontować za tylnymi fotelami lub,
jeżeli oparcia tylnych foteli są
złożone, za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.

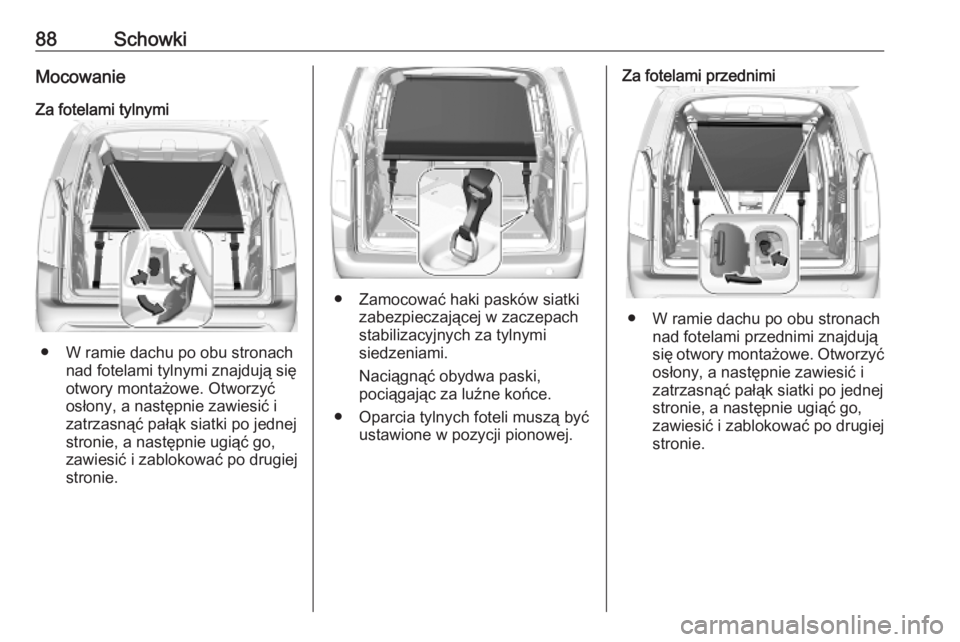

88SchowkiMocowanie
Za fotelami tylnymi
● W ramie dachu po obu stronach nad fotelami tylnymi znajdują się
otwory montażowe. Otworzyć osłony, a następnie zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach
stabilizacyjnych za tylnymi
siedzeniami.
Naciągnąć obydwa paski,
pociągając za luźne końce.
● Oparcia tylnych foteli muszą być ustawione w pozycji pionowej.
Za fotelami przednimi
● W ramie dachu po obu stronach nad fotelami przednimi znajdująsię otwory montażowe. Otworzyć
osłony, a następnie zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
