OPEL COMBO E 2019.75 Instruktionsbok

Körning och hantering189● behov att stanna eller att köralångsamt
● att parkeringsmanövern har lyck‐
ats indikeras av en popup-
symbol och en ljudsignal
● om en parkeringsmanöver avbryts
Frånkoppling Med hjälp av knappen kan du avbryta
den aktuella parkeringshjälpsmanö‐
vern och återgå till den föregående
skärmen på bilens infodisplay. För att stänga av systemet helt trycker du på
¼ på mittkonsolen.
Systemet inaktiveras automatiskt: ● om tändningen slås av
● vid motorstopp
● om ingen manöver påbörjas inom
5 minuter efter att manövertypen har valts
● när bilen står stilla en längre stund under en manöver
● om den elektroniska stabilitets‐ kontrollen aktiveras
● om bilens hastighet överskrider den angivna gränsen● när föraren avbryter rattrörelsen
● efter sju manövrer för att köra in i
en parkeringsficka vid lodrät
parkering (en manöver består av
att bilen förflyttar sig antingen
framåt eller bakåt)
● efter tio manövrer för att köra in i eller ut ur en parkeringsficka vid
fickparkering (vågrät parkering)
● vid öppning av en dörr eller bakluckan
● om ett av framhjulen stöter på ett
hinder
● parkeringen avslutas med lyckat resultat
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av på displayen. Dessutom
hörs en ljudsignal.
Systemet stängs av automatiskt vid körning med elektriskt ansluten släp‐
vagn, cykelhållare etc.
Kontakta din återförsäljare om du vill
stänga av systemet under en längre
tid.Störning
Vid fel visas ett meddelande på
Colour Info Display och en ljudsignal
avges.
Vid fel på servostyrningen tänds
C och ett meddelande visas på
förarinformationscentralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.

190Körning och hanteringSärskilda förutsättningar gäller förhöga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna detek‐ terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐
ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐ aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe
som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐
aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
Inkoppling
Colour Info Display: Tryck på Í. Välj
körfunktioner på infodisplayen och
sedan Dödvinkelgivare . Aktivera
funktionen.
B lyser grönt i instrumentgruppen för
att bekräfta funktionen.

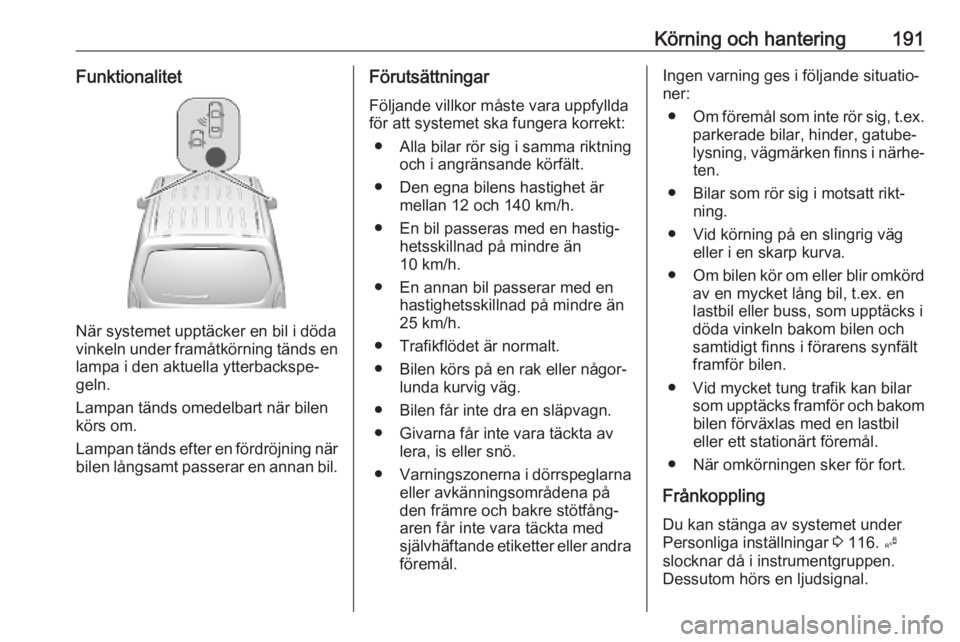

Körning och hantering191Funktionalitet
När systemet upptäcker en bil i döda
vinkeln under framåtkörning tänds en
lampa i den aktuella ytterbackspe‐ geln.
Lampan tänds omedelbart när bilen körs om.
Lampan tänds efter en fördröjning när bilen långsamt passerar en annan bil.
Förutsättningar
Följande villkor måste vara uppfyllda
för att systemet ska fungera korrekt:
● Alla bilar rör sig i samma riktning och i angränsande körfält.
● Den egna bilens hastighet är mellan 12 och 140 km/h.
● En bil passeras med en hastig‐ hetsskillnad på mindre än
10 km/h.
● En annan bil passerar med en hastighetsskillnad på mindre än
25 km/h.
● Trafikflödet är normalt.
● Bilen körs på en rak eller någor‐ lunda kurvig väg.
● Bilen får inte dra en släpvagn. ● Givarna får inte vara täckta av lera, is eller snö.
● Varningszonerna i dörrspeglarna
eller avkänningsområdena påden främre och bakre stötfång‐
aren får inte vara täckta med
självhäftande etiketter eller andra föremål.Ingen varning ges i följande situatio‐
ner:
● Om föremål som inte rör sig, t.ex.
parkerade bilar, hinder, gatube‐
lysning, vägmärken finns i närhe‐ ten.
● Bilar som rör sig i motsatt rikt‐ ning.
● Vid körning på en slingrig väg eller i en skarp kurva.
● Om bilen kör om eller blir omkörd
av en mycket lång bil, t.ex. en
lastbil eller buss, som upptäcks i döda vinkeln bakom bilen och
samtidigt finns i förarens synfält
framför bilen.
● Vid mycket tung trafik kan bilar som upptäcks framför och bakombilen förväxlas med en lastbil
eller ett stationärt föremål.
● När omkörningen sker för fort.
Frånkoppling Du kan stänga av systemet under
Personliga inställningar 3 116. B
slocknar då i instrumentgruppen.
Dessutom hörs en ljudsignal.

192Körning och hanteringInställningen sparas i minnet när
tändningen slås av.
Systemet inaktiveras automatiskt vid
bogsering av en elektriskt ansluten
släpvagn.
Vid ogynnsamma väderförhållanden
som kraftigt regn kan felaktiga regi‐
streringar ske.
Störning Om ett fel uppstår blinkar B en stund
på instrumentpanelen, C tänds
och ett displaymeddelande visas. Låt
en verkstad åtgärda orsaken till stör‐
ningen.

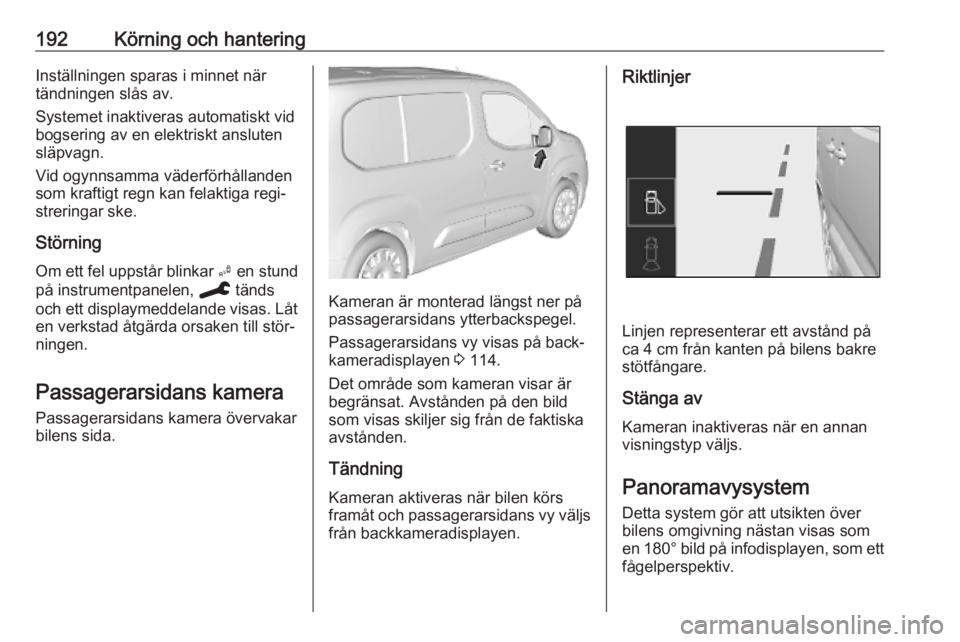

Passagerarsidans kamera Passagerarsidans kamera övervakar
bilens sida.
Kameran är monterad längst ner på passagerarsidans ytterbackspegel.
Passagerarsidans vy visas på back‐
kameradisplayen 3 114.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Tändning Kameran aktiveras när bilen körsframåt och passagerarsidans vy väljs från backkameradisplayen.
Riktlinjer
Linjen representerar ett avstånd på
ca 4 cm från kanten på bilens bakre
stötfångare.
Stänga av Kameran inaktiveras när en annanvisningstyp väljs.
Panoramavysystem Detta system gör att utsikten över
bilens omgivning nästan visas som
en 180° bild på infodisplayen, som ett fågelperspektiv.

Körning och hantering193Systemet använder:● den bakre kameran, som är monterad i bakluckan
● ultraljudsparkeringssensorer i den bakre stötfångaren
Skärmen på infodisplayen är uppde‐
lad i två delar. Till höger visas vyn
ovanifrån och till vänster visas vyn
bakifrån. Parkeringssensorerna
kompletterar informationen om vyn ovanifrån.
Ändra volymen på ljudsignalerna
genom att trycka på C nere till höger
på displayen.
Inkoppling
Panoramavysystemet aktiveras när: ● backväxeln läggs i
● bilen körs med en hastighet upp till 10 km/h
Funktionalitet
Olika vyer kan väljas i skärmens vänstra del. Du kan när som helst
ändra vy under en manöver genom
att peka på fältet längst ner till vänster
på skärmen:
● Standardvy
● AUTO-läge
● Zoomvy
● Vy 180
Displayen uppdateras omedelbart med den vy som väljs.
AUTO-läge är aktiverat som stan‐
dard. I det här läget väljer systemet
den bästa vyn (standard eller zoom)
enligt informationen från parkerings‐
sensorerna.
Dessa inställningar sparas i minnet
när tändningen slås av.Vy bakåt / Standardvy
Området bakom bilen visas på
skärmen. De vertikala linjerna visar
bilens bredd med utfällda speglar. Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från kanten på bilens bakre stötfångare.
De övre horisontella linjerna repre‐
senterar avstånd på cirka 1 och 2 m från kanten på bilens bakre stötfång‐
are.
Denna vy är tillgänglig i AUTO-läge
eller i menyn för val av vy.

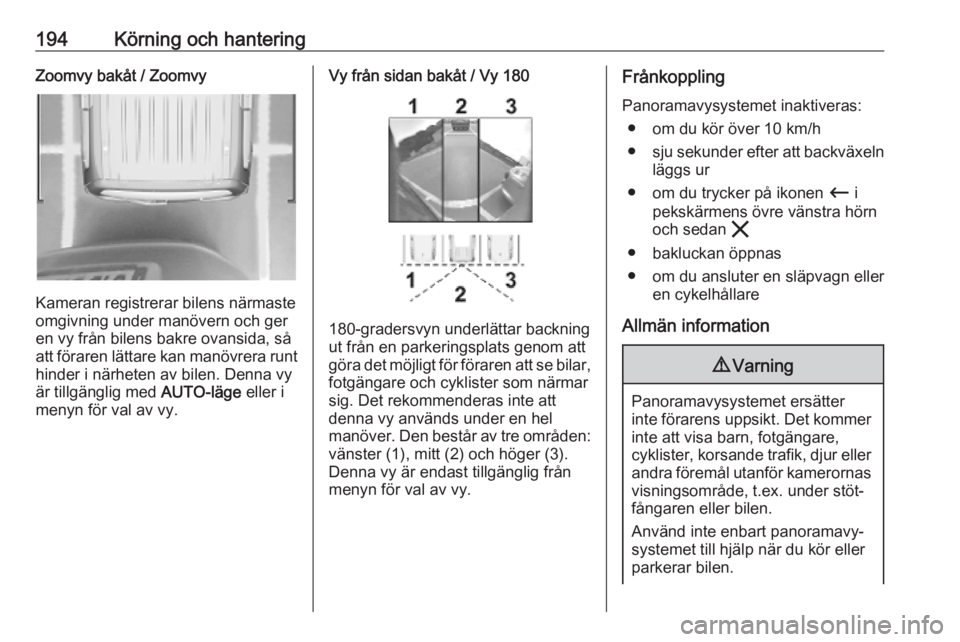

194Körning och hanteringZoomvy bakåt / Zoomvy
Kameran registrerar bilens närmaste
omgivning under manövern och ger
en vy från bilens bakre ovansida, så
att föraren lättare kan manövrera runt
hinder i närheten av bilen. Denna vy
är tillgänglig med AUTO-läge eller i
menyn för val av vy.
Vy från sidan bakåt / Vy 180
180-gradersvyn underlättar backning
ut från en parkeringsplats genom att göra det möjligt för föraren att se bilar,
fotgängare och cyklister som närmar
sig. Det rekommenderas inte att
denna vy används under en hel
manöver. Den består av tre områden:
vänster (1), mitt (2) och höger (3).
Denna vy är endast tillgänglig från
menyn för val av vy.
Frånkoppling
Panoramavysystemet inaktiveras: ● om du kör över 10 km/h
● sju sekunder efter att backväxeln
läggs ur
● om du trycker på ikonen Ù i
pekskärmens övre vänstra hörn och sedan &
● bakluckan öppnas
● om du ansluter en släpvagn eller en cykelhållare
Allmän information9 Varning
Panoramavysystemet ersätter
inte förarens uppsikt. Det kommer inte att visa barn, fotgängare,
cyklister, korsande trafik, djur eller
andra föremål utanför kamerornas visningsområde, t.ex. under stöt‐
fångaren eller bilen.
Använd inte enbart panoramavy‐
systemet till hjälp när du kör eller
parkerar bilen.

Körning och hantering195Kontrollera alltid omgivningen runt
bilen innan du kör.
Visade föremål kan vara längre
bort eller närmare än vad de
verkar. Det visade området är
begränsat och föremål i närheten
av någon av stötfångarens kanter
eller under stötfångaren visas inte på skärmen.
Systemets begränsningar
Se upp
För att systemet ska fungera opti‐
malt är det viktigt att kameralinsen i bakluckan mellan registrerings‐
skyltsbelysningens lampor alltid
hålls ren. Rengör linsen med
vatten och torka med en mjuk
trasa.
Rengör inte linsen med ett
ångstrålaggregat eller en
högtryckstvätt.
Det kan hända att panoramavysyste‐
met inte fungerar som det ska under
följande omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
● En släpvagn är kopplad till bilen.
● Bilen har råkat ut för en olycka.
● Det förekommer extrema tempe‐ raturväxlingar.
Backkamera Beroende på version är kameran
monterad ovanför nummerskylten på
bakluckan/vänster bakdörr eller
överst på vänster bakdörr.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt
bilen innan du kör.

196Körning och hanteringKamera ovanför nummerskylten
på bakluckan/vänster bakdörr
Bilden från kameran visas på info‐
displayen 3 111.
Det område som kameran visar är begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Tändning
Backkameran aktiveras automatiskt
när backen läggs i.
Riktlinjer
Dynamiska hjälplinjer är vågräta linjer
med en meters mellanrum som proji‐
ceras på bilden för att ange avståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Stänga av
Kameran stängs av när en framåtvä‐
xel läggs i.
Kamera överst på vänster
bakdörr
Bilden från kameran visas på back‐
kameradisplayen 3 114.
Tändning
Backkameran aktiveras automatiskt.
Den bakre standardvyn aktiveras när
en framåtväxel läggs i.
Den bakre närbildsvyn aktiveras när
den väljs via p på backkamera‐
displayen eller när backväxeln läggs
i.
Om en släpvagn är kopplad till bilen
är den bakre närbildsvyn inte tillgäng‐ lig.

Körning och hantering197RiktlinjerBakre standardvy
Den horisontella linjen representerar
ett avstånd på ca 4 cm från kanten på bilens bakre stötfångare.
Bakre närbildsvy
Den lägre horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens bakre stötfångare.
De övre horisontella linjerna repre‐ senterar ett avstånd på ca 1 och 2 m.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Dessutom visas bakdörrarnas
öppningsradie på backkameradisp‐
layen.
Stänga av
Backkameran stängs av när backka‐
meradisplayen slås av.
Systemets begränsningar
Backkameran fungerar eventuellt inte
korrekt när:
● omgivningen är mörk● helljusstrålkastarna lyser rakt in i kameralinserna
● om vädret begränsar sikten, t.ex.
i dimma, regn eller snö
● kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med vatten och torka med en mjuktrasa
● bakluckan öppnas
● bilen bogserar en elektriskt ansluten släpvagn, cykelhållare
etc.

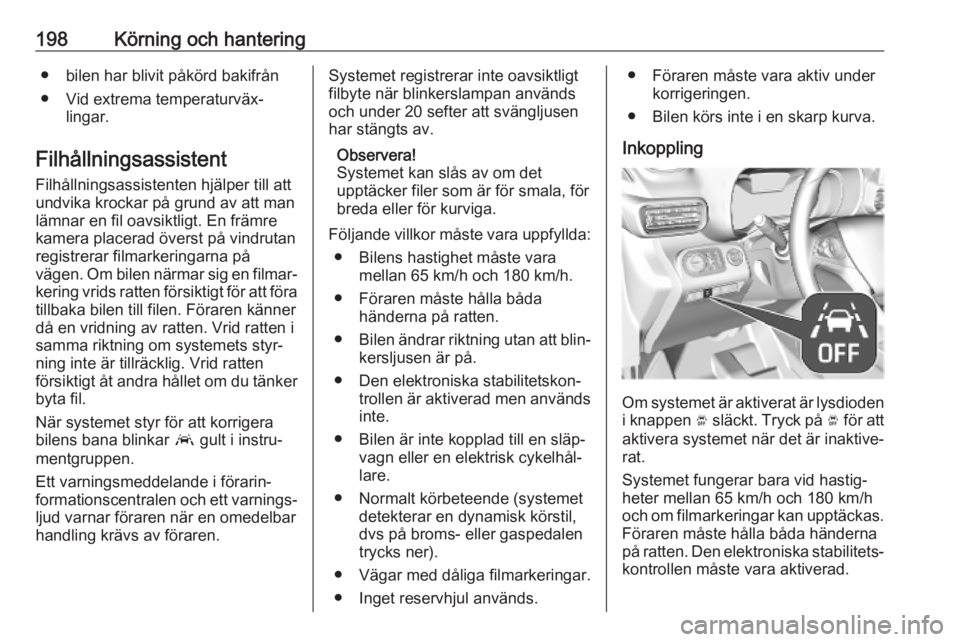

198Körning och hantering● bilen har blivit påkörd bakifrån
● Vid extrema temperaturväx‐ lingar.
Filhållningsassistent Filhållningsassistenten hjälper till attundvika krockar på grund av att man
lämnar en fil oavsiktligt. En främre
kamera placerad överst på vindrutan registrerar filmarkeringarna på
vägen. Om bilen närmar sig en filmar‐ kering vrids ratten försiktigt för att föra
tillbaka bilen till filen. Föraren känner
då en vridning av ratten. Vrid ratten i
samma riktning om systemets styr‐
ning inte är tillräcklig. Vrid ratten
försiktigt åt andra hållet om du tänker
byta fil.
När systemet styr för att korrigera
bilens bana blinkar a gult i instru‐
mentgruppen.
Ett varningsmeddelande i förarin‐
formationscentralen och ett varnings‐
ljud varnar föraren när en omedelbar
handling krävs av föraren.Systemet registrerar inte oavsiktligt
filbyte när blinkerslampan används
och under 20 sefter att svängljusen
har stängts av.
Observera!
Systemet kan slås av om det
upptäcker filer som är för smala, för
breda eller för kurviga.
Följande villkor måste vara uppfyllda: ● Bilens hastighet måste vara mellan 65 km/h och 180 km/h.
● Föraren måste hålla båda händerna på ratten.
● Bilen ändrar riktning utan att blin‐
kersljusen är på.
● Den elektroniska stabilitetskon‐ trollen är aktiverad men användsinte.
● Bilen är inte kopplad till en släp‐ vagn eller en elektrisk cykelhål‐
lare.
● Normalt körbeteende (systemet detekterar en dynamisk körstil,
dvs på broms- eller gaspedalen
trycks ner).
● Vägar med dåliga filmarkeringar.
● Inget reservhjul används.● Föraren måste vara aktiv under korrigeringen.
● Bilen körs inte i en skarp kurva.
Inkoppling
Om systemet är aktiverat är lysdioden i knappen Ó släckt. Tryck på Ó för att
aktivera systemet när det är inaktive‐
rat.
Systemet fungerar bara vid hastig‐
heter mellan 65 km/h och 180 km/h
och om filmarkeringar kan upptäckas. Föraren måste hålla båda händerna
på ratten. Den elektroniska stabilitets‐
kontrollen måste vara aktiverad.
