OPEL COMBO E 2019.75 Instruktionsbok

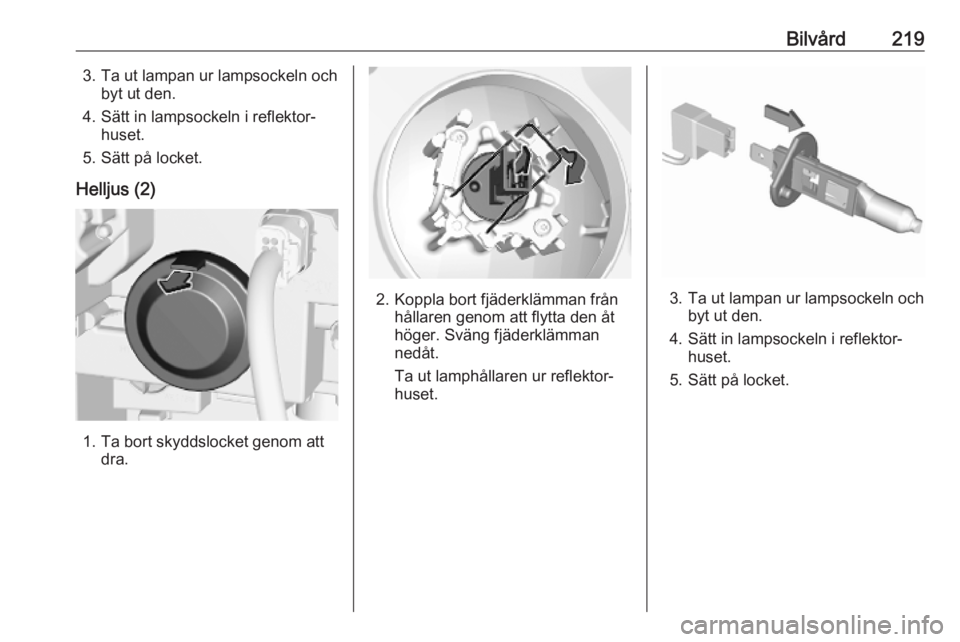

Bilvård2193. Ta ut lampan ur lampsockeln ochbyt ut den.
4. Sätt in lampsockeln i reflektor‐ huset.
5. Sätt på locket.
Helljus (2)
1. Ta bort skyddslocket genom att dra.
2. Koppla bort fjäderklämman från hållaren genom att flytta den åt
höger. Sväng fjäderklämman
nedåt.
Ta ut lamphållaren ur reflektor‐
huset.3. Ta ut lampan ur lampsockeln och byt ut den.
4. Sätt in lampsockeln i reflektor‐ huset.
5. Sätt på locket.

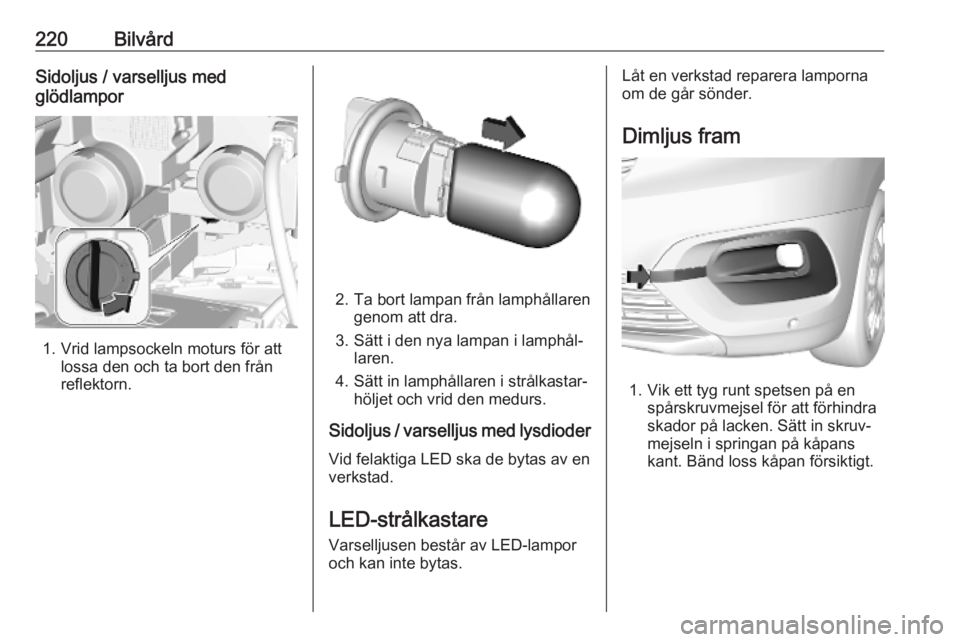

220BilvårdSidoljus / varselljus med
glödlampor
1. Vrid lampsockeln moturs för att lossa den och ta bort den från
reflektorn.
2. Ta bort lampan från lamphållaren genom att dra.
3. Sätt i den nya lampan i lamphål‐ laren.
4. Sätt in lamphållaren i strålkastar‐ höljet och vrid den medurs.
Sidoljus / varselljus med lysdioder Vid felaktiga LED ska de bytas av enverkstad.
LED-strålkastare
Varselljusen består av LED-lampor
och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Dimljus fram
1. Vik ett tyg runt spetsen på en spårskruvmejsel för att förhindra
skador på lacken. Sätt in skruv‐
mejseln i springan på kåpans
kant. Bänd loss kåpan försiktigt.

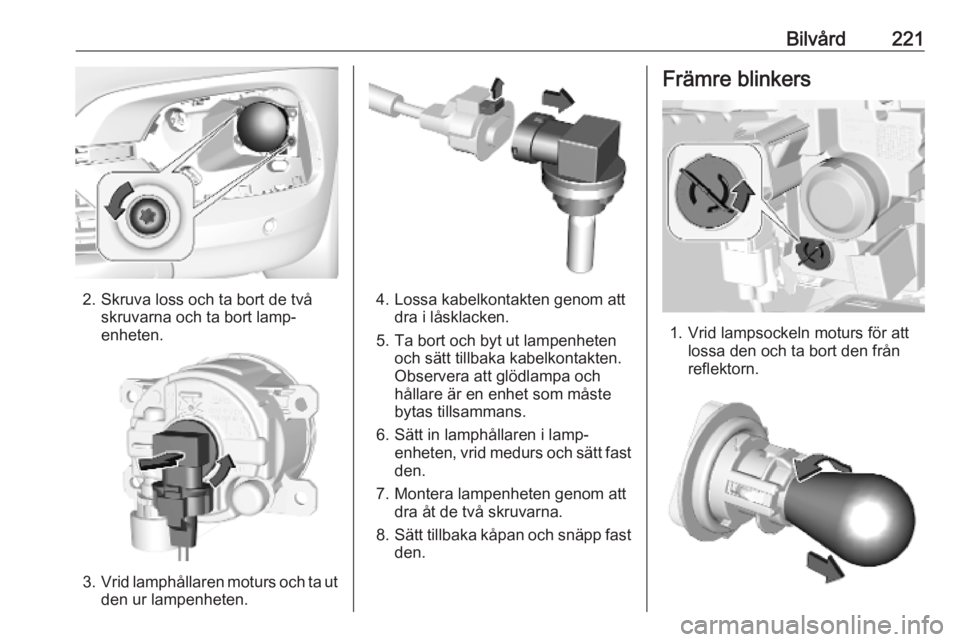

Bilvård221
2. Skruva loss och ta bort de tvåskruvarna och ta bort lamp‐
enheten.
3. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
4. Lossa kabelkontakten genom att dra i låsklacken.
5. Ta bort och byt ut lampenheten och sätt tillbaka kabelkontakten.
Observera att glödlampa och
hållare är en enhet som måste
bytas tillsammans.
6. Sätt in lamphållaren i lamp‐ enheten, vrid medurs och sätt fastden.
7. Montera lampenheten genom att dra åt de två skruvarna.
8. Sätt tillbaka kåpan och snäpp fast
den.
Främre blinkers
1. Vrid lampsockeln moturs för att lossa den och ta bort den från
reflektorn.

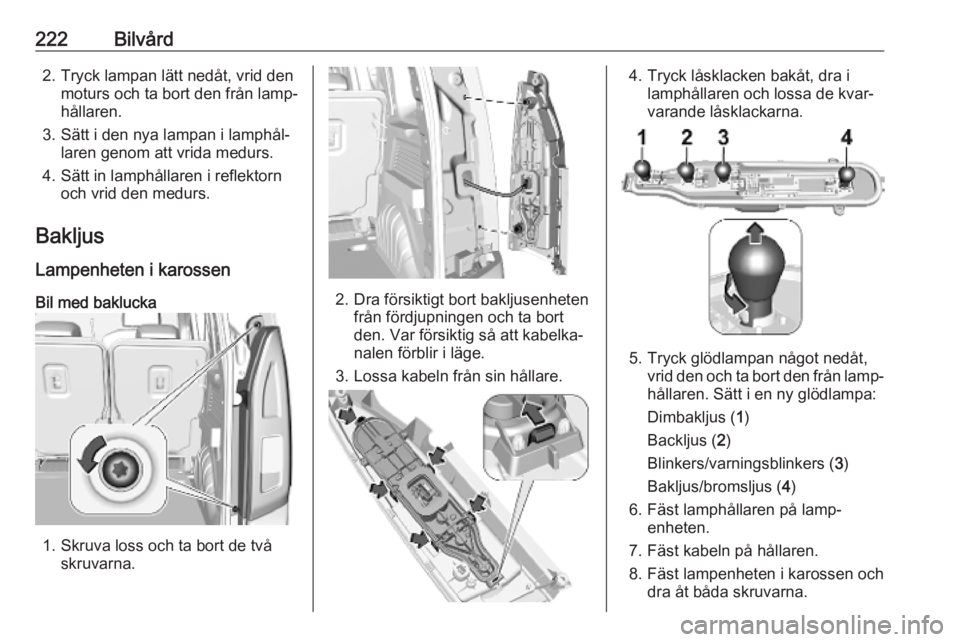

222Bilvård2. Tryck lampan lätt nedåt, vrid denmoturs och ta bort den från lamp‐
hållaren.
3. Sätt i den nya lampan i lamphål‐ laren genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.
Bakljus
Lampenheten i karossen Bil med baklucka
1. Skruva loss och ta bort de två skruvarna.
2. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
3. Lossa kabeln från sin hållare.
4. Tryck låsklacken bakåt, dra i lamphållaren och lossa de kvar‐
varande låsklackarna.
5. Tryck glödlampan något nedåt, vrid den och ta bort den från lamp‐
hållaren. Sätt i en ny glödlampa:
Dimbakljus ( 1)
Backljus ( 2)
Blinkers/varningsblinkers ( 3)
Bakljus/bromsljus ( 4)
6. Fäst lamphållaren på lamp‐ enheten.
7. Fäst kabeln på hållaren.
8. Fäst lampenheten i karossen och dra åt båda skruvarna.

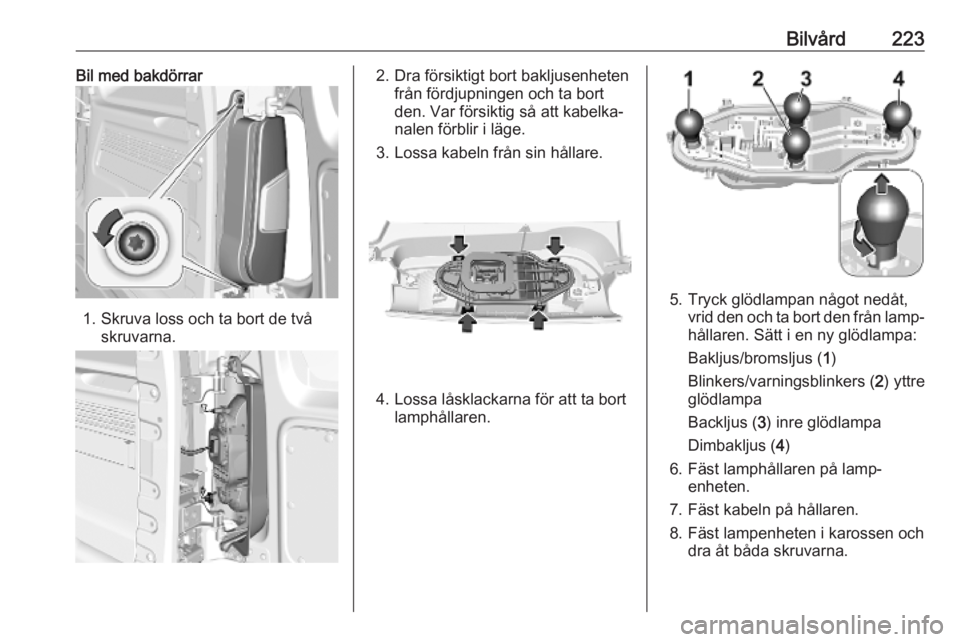

Bilvård223Bil med bakdörrar
1. Skruva loss och ta bort de tvåskruvarna.
2. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
3. Lossa kabeln från sin hållare.
4. Lossa låsklackarna för att ta bort lamphållaren.
5. Tryck glödlampan något nedåt,vrid den och ta bort den från lamp‐
hållaren. Sätt i en ny glödlampa:
Bakljus/bromsljus ( 1)
Blinkers/varningsblinkers ( 2) yttre
glödlampa
Backljus ( 3) inre glödlampa
Dimbakljus ( 4)
6. Fäst lamphållaren på lamp‐ enheten.
7. Fäst kabeln på hållaren.
8. Fäst lampenheten i karossen och dra åt båda skruvarna.

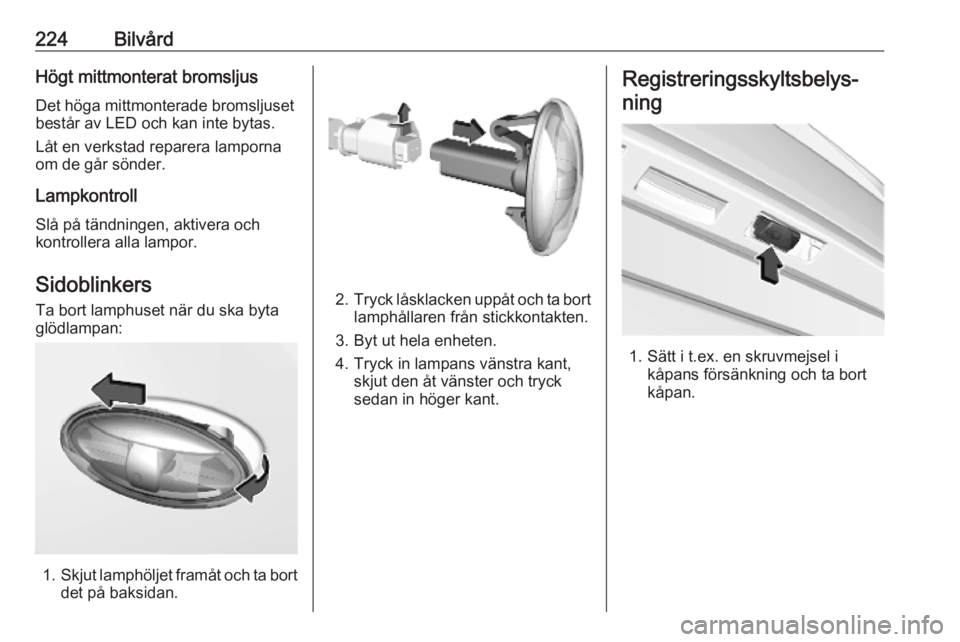

224BilvårdHögt mittmonterat bromsljusDet höga mittmonterade bromsljuset
består av LED och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Lampkontroll
Slå på tändningen, aktivera och
kontrollera alla lampor.
Sidoblinkers Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lamphöljet framåt och ta bort
det på baksidan.
2. Tryck låsklacken uppåt och ta bort
lamphållaren från stickkontakten.
3. Byt ut hela enheten.
4. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐
ning
1. Sätt i t.ex. en skruvmejsel i kåpans försänkning och ta bort
kåpan.

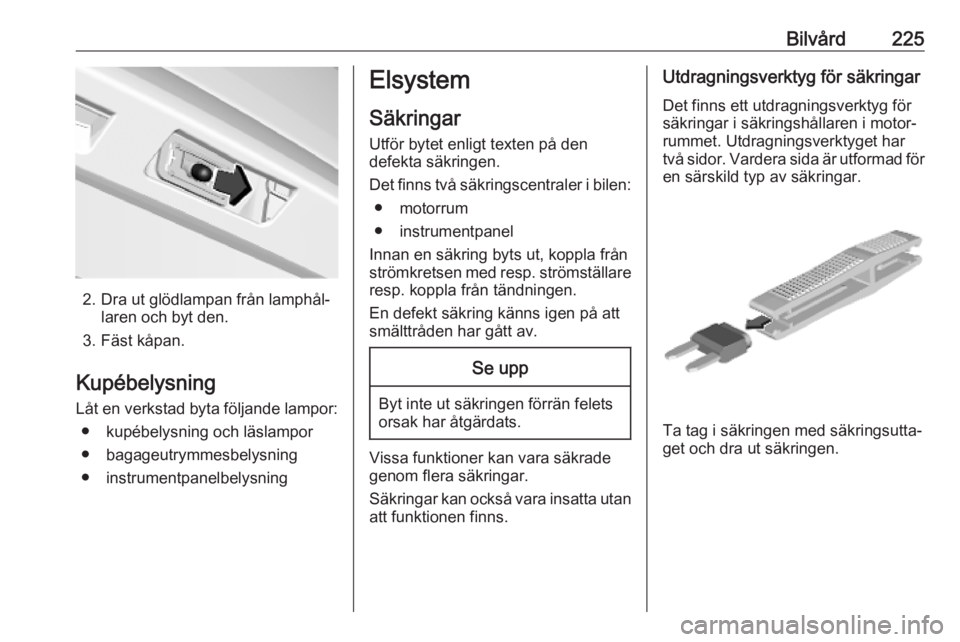

Bilvård225
2. Dra ut glödlampan från lamphål‐laren och byt den.
3. Fäst kåpan.
Kupébelysning Låt en verkstad byta följande lampor: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysning
Elsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet. Utdragningsverktyget har
två sidor. Vardera sida är utformad för en särskild typ av säkringar.
Ta tag i säkringen med säkringsutta‐
get och dra ut säkringen.

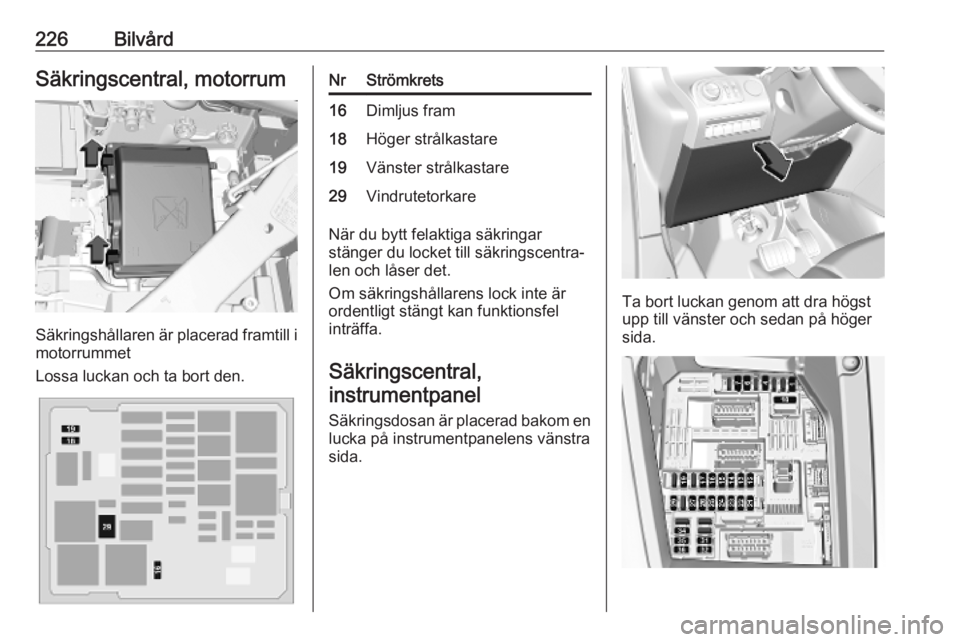

226BilvårdSäkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet
Lossa luckan och ta bort den.
NrStrömkrets16Dimljus fram18Höger strålkastare19Vänster strålkastare29Vindrutetorkare
När du bytt felaktiga säkringar
stänger du locket till säkringscentra‐
len och låser det.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
Säkringsdosan är placerad bakom en lucka på instrumentpanelens vänstra
sida.
Ta bort luckan genom att dra högst
upp till vänster och sedan på höger
sida.

Bilvård227NrStrömkrets1Induktiv laddning, kopplingskon‐
takt, stötdämparreglering, servo‐ styrning, dieselavgassystem,
innerbackspegel4Signalhorn6Vindrutespolare7Eluttag bak10Dörrlås12Diagnoskontakt, matningstrans‐
formator13Head-up-display, klimat‐
reglering, infotainmentsystem14Stöldlarm, telematikenhet15Automatisk växellåda, instru‐
mentgrupp, klimatreglering16Startmotor, matningstransfor‐
mator17Instrumentgrupp19Släpvagnskontakt, rattreglageNrStrömkrets21Stöldskyddssystem, strömbry‐
tare22Backkamera, regn- och ljus‐
sensor23Bältespåminnare, styrenhet för
specialfordon, start-stopp, släp‐
vagnskontakt24Parkeringshjälp, infotainment‐
system, backkamera, kamera för döda vinkeln25Airbag26Rattvinkelgivare27Parkeringsvärmare29Infotainmentsystem31–32Eluttag34Parkeringshjälp, innerback‐
spegelNrStrömkrets35Diagnoskontakt, räckvidds‐
inställning för strålkastare,
uppvärmd vindruta, klimat‐
reglering36Kupébelysning, USB-port

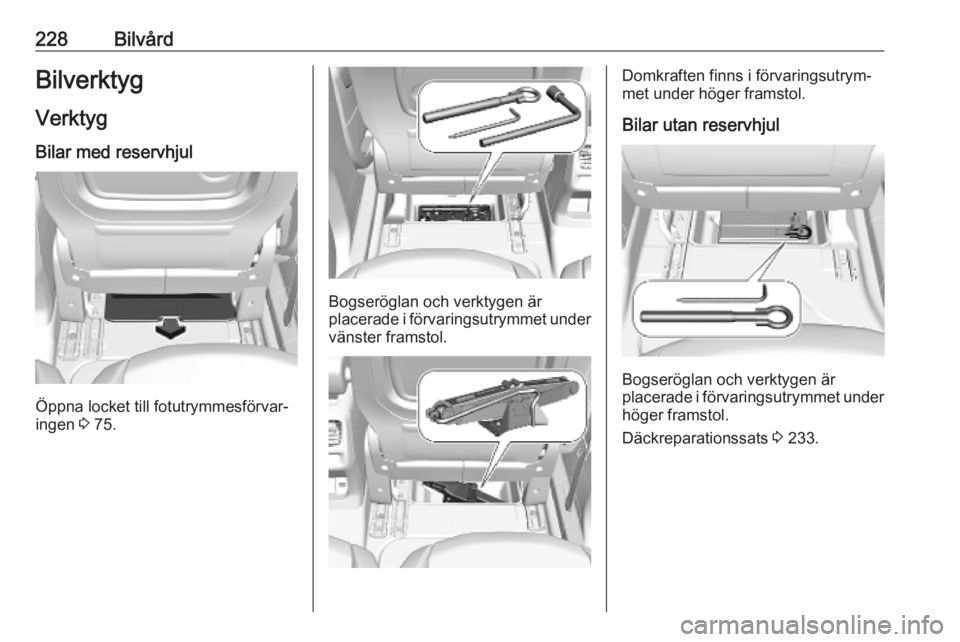

228BilvårdBilverktyg
Verktyg Bilar med reservhjul
Öppna locket till fotutrymmesförvar‐
ingen 3 75.
Bogseröglan och verktygen är
placerade i förvaringsutrymmet under
vänster framstol.
Domkraften finns i förvaringsutrym‐
met under höger framstol.
Bilar utan reservhjul
Bogseröglan och verktygen är
placerade i förvaringsutrymmet under
höger framstol.
Däckreparationssats 3 233.
