OPEL COMBO E 2019.75 Priručnik za vlasnika (in Croatian)

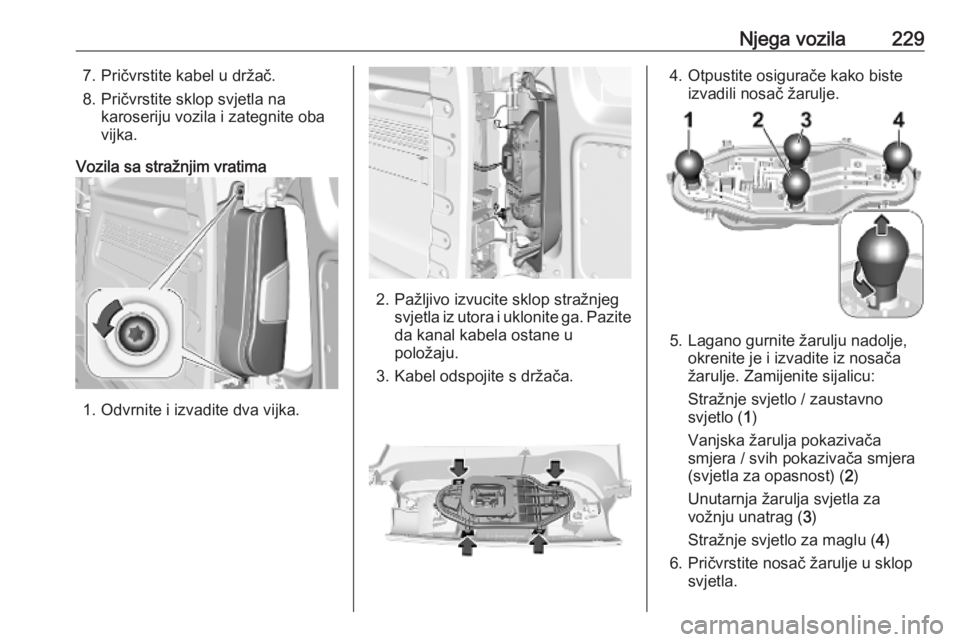

Njega vozila2297. Pričvrstite kabel u držač.
8. Pričvrstite sklop svjetla na karoseriju vozila i zategnite oba
vijka.
Vozila sa stražnjim vratima
1. Odvrnite i izvadite dva vijka.
2. Pažljivo izvucite sklop stražnjeg svjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.
3. Kabel odspojite s držača.
4. Otpustite osigurače kako biste izvadili nosač žarulje.
5. Lagano gurnite žarulju nadolje,okrenite je i izvadite iz nosača
žarulje. Zamijenite sijalicu:
Stražnje svjetlo / zaustavno
svjetlo ( 1)
Vanjska žarulja pokazivača
smjera / svih pokazivača smjera
(svjetla za opasnost) ( 2)
Unutarnja žarulja svjetla za vožnju unatrag ( 3)
Stražnje svjetlo za maglu ( 4)
6. Pričvrstite nosač žarulje u sklop svjetla.

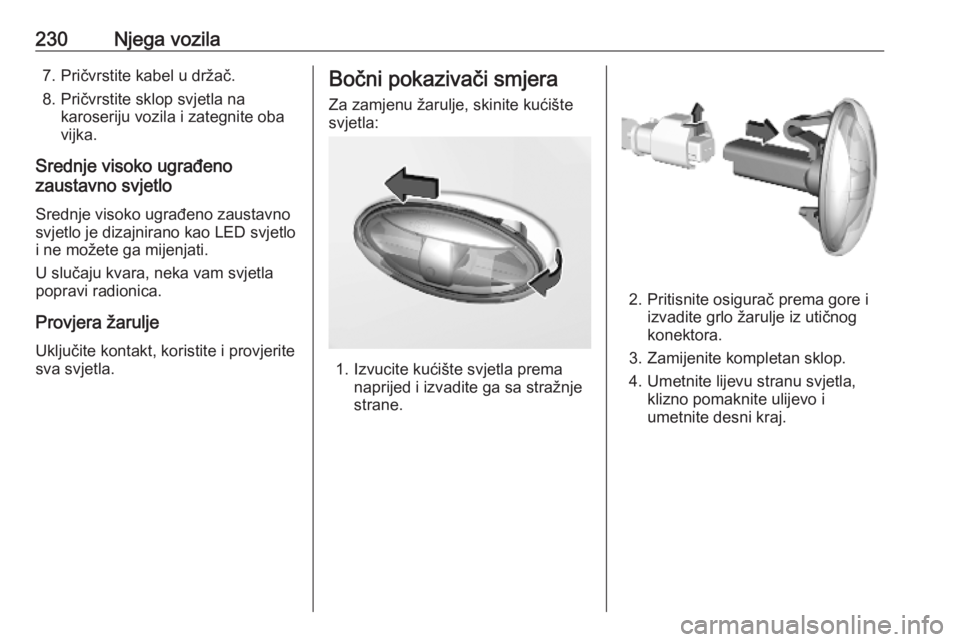

230Njega vozila7. Pričvrstite kabel u držač.
8. Pričvrstite sklop svjetla na karoseriju vozila i zategnite oba
vijka.
Srednje visoko ugrađeno
zaustavno svjetlo
Srednje visoko ugrađeno zaustavno
svjetlo je dizajnirano kao LED svjetlo
i ne možete ga mijenjati.
U slučaju kvara, neka vam svjetla
popravi radionica.
Provjera žarulje
Uključite kontakt, koristite i provjerite
sva svjetla.Bočni pokazivači smjera
Za zamjenu žarulje, skinite kućište
svjetla:
1. Izvucite kućište svjetla prema naprijed i izvadite ga sa stražnje
strane.
2. Pritisnite osigurač prema gore i izvadite grlo žarulje iz utičnog
konektora.
3. Zamijenite kompletan sklop. 4. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.

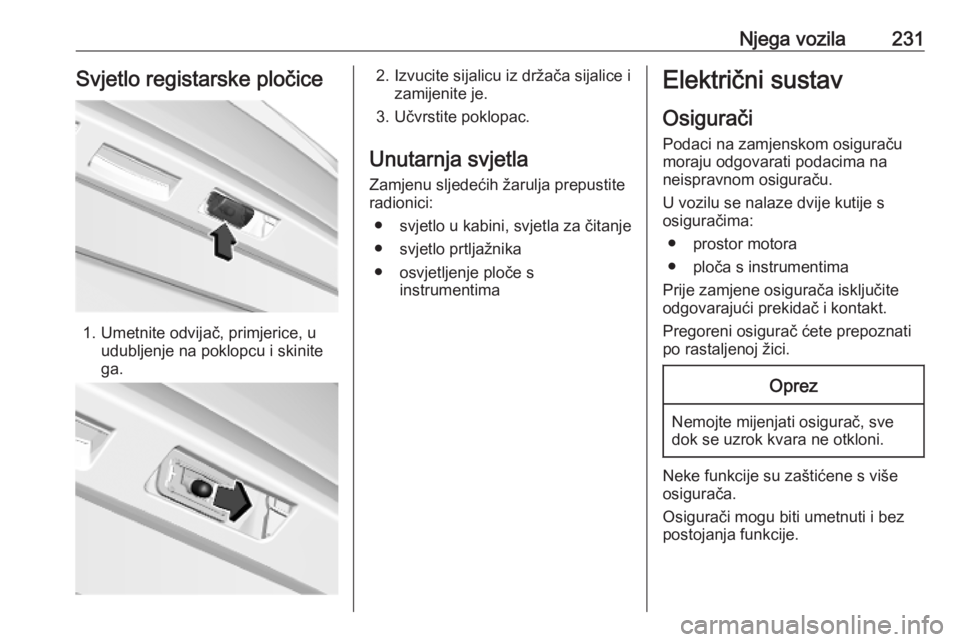

Njega vozila231Svjetlo registarske pločice
1. Umetnite odvijač, primjerice, uudubljenje na poklopcu i skinite
ga.
2. Izvucite sijalicu iz držača sijalice i zamijenite je.
3. Učvrstite poklopac.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

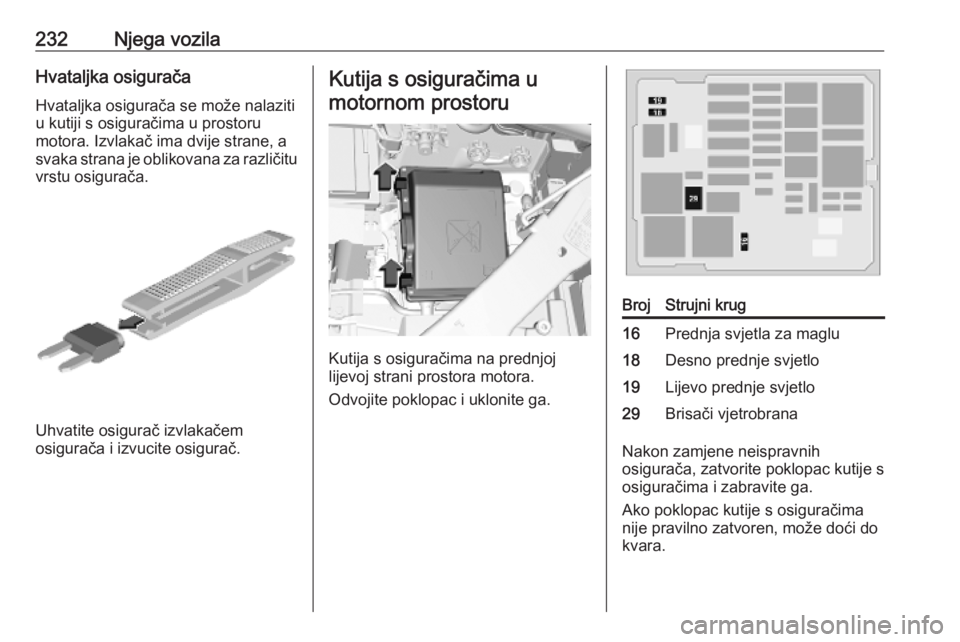

232Njega vozilaHvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
BrojStrujni krug16Prednja svjetla za maglu18Desno prednje svjetlo19Lijevo prednje svjetlo29Brisači vjetrobrana
Nakon zamjene neispravnih
osigurača, zatvorite poklopac kutije s
osiguračima i zabravite ga.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

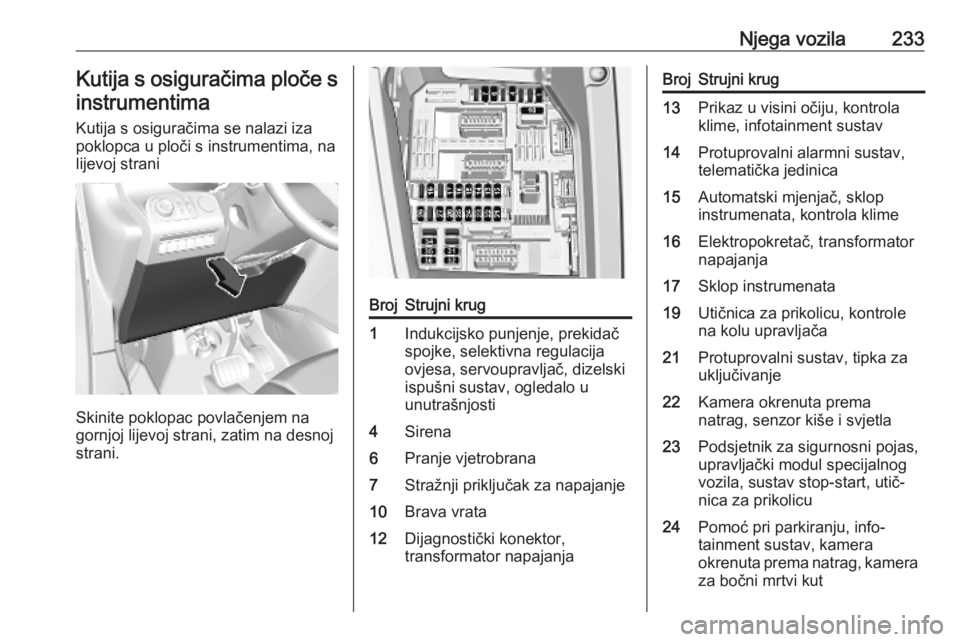

Njega vozila233Kutija s osiguračima ploče sinstrumentima
Kutija s osiguračima se nalazi iza
poklopca u ploči s instrumentima, na
lijevoj strani
Skinite poklopac povlačenjem na
gornjoj lijevoj strani, zatim na desnoj
strani.
BrojStrujni krug1Indukcijsko punjenje, prekidač
spojke, selektivna regulacija
ovjesa, servoupravljač, dizelski
ispušni sustav, ogledalo u
unutrašnjosti4Sirena6Pranje vjetrobrana7Stražnji priključak za napajanje10Brava vrata12Dijagnostički konektor,
transformator napajanjaBrojStrujni krug13Prikaz u visini očiju, kontrola
klime, infotainment sustav14Protuprovalni alarmni sustav,
telematička jedinica15Automatski mjenjač, sklop
instrumenata, kontrola klime16Elektropokretač, transformator
napajanja17Sklop instrumenata19Utičnica za prikolicu, kontrole
na kolu upravljača21Protuprovalni sustav, tipka za
uključivanje22Kamera okrenuta prema
natrag, senzor kiše i svjetla23Podsjetnik za sigurnosni pojas,
upravljački modul specijalnog
vozila, sustav stop-start, utič‐
nica za prikolicu24Pomoć pri parkiranju, info‐
tainment sustav, kamera
okrenuta prema natrag, kamera za bočni mrtvi kut

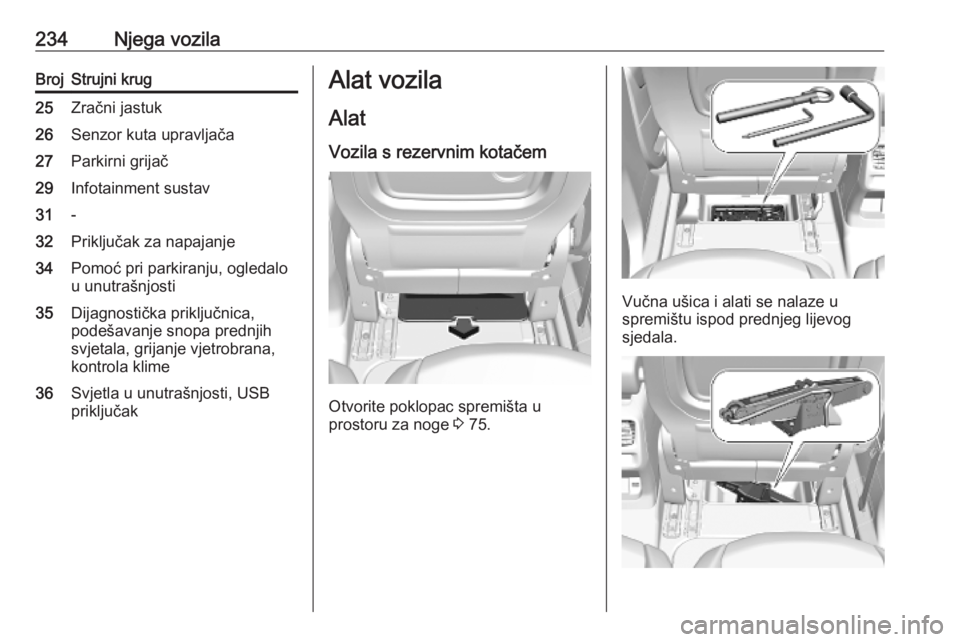

234Njega vozilaBrojStrujni krug25Zračni jastuk26Senzor kuta upravljača27Parkirni grijač29Infotainment sustav31-32Priključak za napajanje34Pomoć pri parkiranju, ogledalo
u unutrašnjosti35Dijagnostička priključnica, podešavanje snopa prednjih
svjetala, grijanje vjetrobrana,
kontrola klime36Svjetla u unutrašnjosti, USB
priključakAlat vozila
Alat Vozila s rezervnim kotačem
Otvorite poklopac spremišta u
prostoru za noge 3 75.
Vučna ušica i alati se nalaze u
spremištu ispod prednjeg lijevog
sjedala.

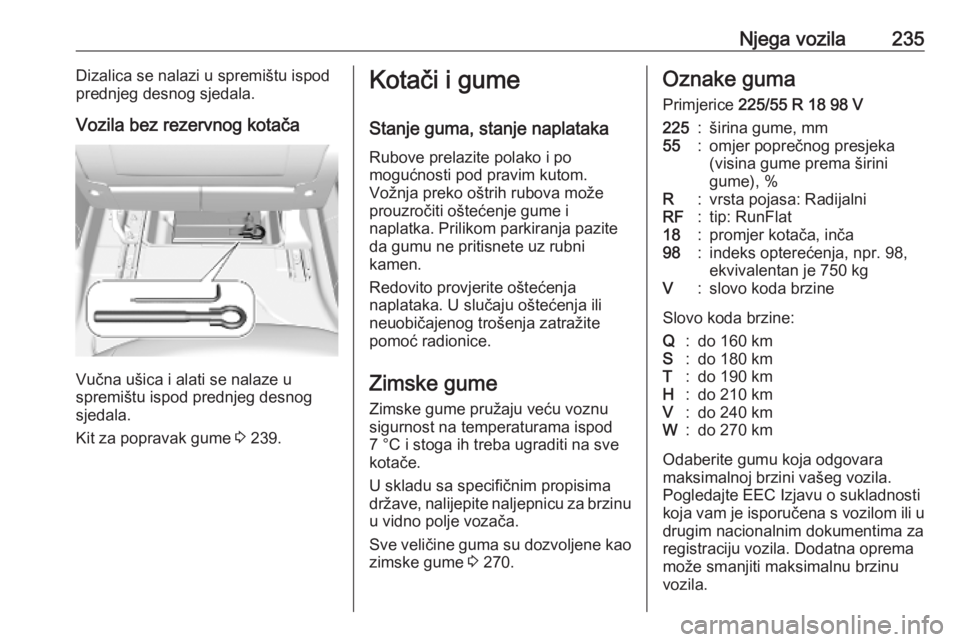

Njega vozila235Dizalica se nalazi u spremištu ispod
prednjeg desnog sjedala.
Vozila bez rezervnog kotača
Vučna ušica i alati se nalaze u
spremištu ispod prednjeg desnog
sjedala.
Kit za popravak gume 3 239.
Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Sve veličine guma su dozvoljene kao zimske gume 3 270.Oznake guma
Primjerice 225/55 R 18 98 V225:širina gume, mm55:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat18:promjer kotača, inča98:indeks opterećenja, npr. 98,
ekvivalentan je 750 kgV:slovo koda brzine
Slovo koda brzine:
Q:do 160 kmS:do 180 kmT:do 190 kmH:do 210 kmV:do 240 kmW:do 270 km
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila. Pogledajte EEC Izjavu o sukladnosti
koja vam je isporučena s vozilom ili u
drugim nacionalnim dokumentima za
registraciju vozila. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.

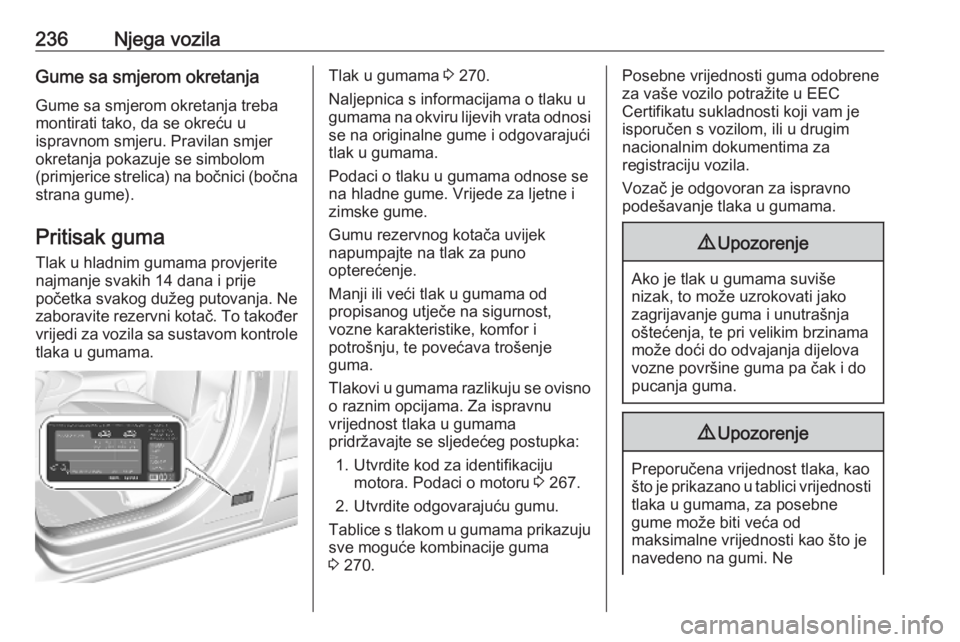

236Njega vozilaGume sa smjerom okretanjaGume sa smjerom okretanja treba
montirati tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.Tlak u gumama 3 270.
Naljepnica s informacijama o tlaku u
gumama na okviru lijevih vrata odnosi se na originalne gume i odgovarajući
tlak u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 267.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 270.Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne

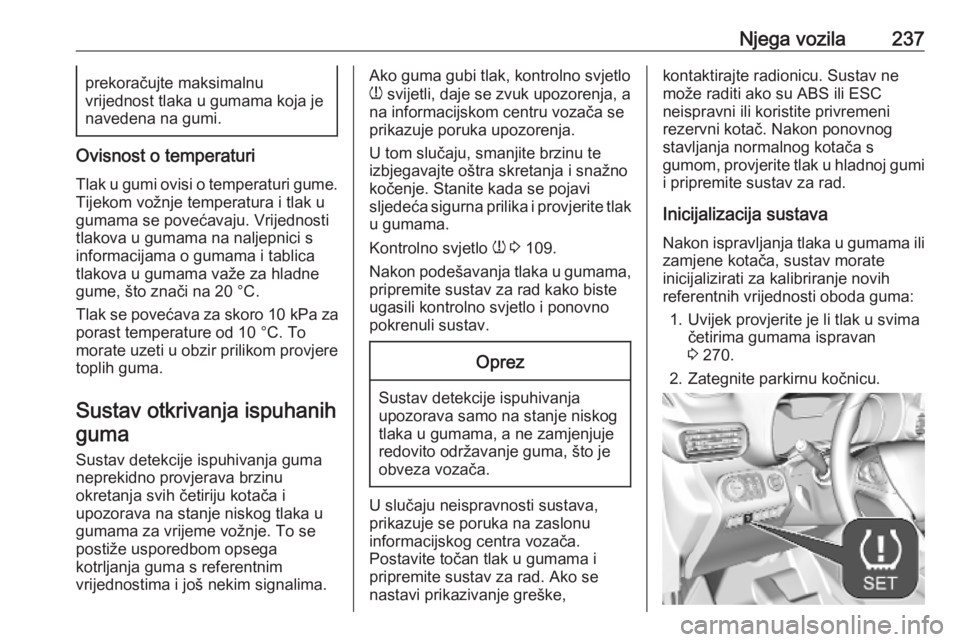

Njega vozila237prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Tlak u gumi ovisi o temperaturi gume.
Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.
Sustav otkrivanja ispuhanih guma
Sustav detekcije ispuhivanja gumaneprekidno provjerava brzinu
okretanja svih četiriju kotača i
upozorava na stanje niskog tlaka u
gumama za vrijeme vožnje. To se
postiže usporedbom opsega
kotrljanja guma s referentnim
vrijednostima i još nekim signalima.
Ako guma gubi tlak, kontrolno svjetlo
w svijetli, daje se zvuk upozorenja, a
na informacijskom centru vozača se
prikazuje poruka upozorenja.
U tom slučaju, smanjite brzinu te
izbjegavajte oštra skretanja i snažno
kočenje. Stanite kada se pojavi
sljedeća sigurna prilika i provjerite tlak u gumama.
Kontrolno svjetlo w 3 109.
Nakon podešavanja tlaka u gumama,
pripremite sustav za rad kako biste
ugasili kontrolno svjetlo i ponovno
pokrenuli sustav.Oprez
Sustav detekcije ispuhivanja upozorava samo na stanje niskog
tlaka u gumama, a ne zamjenjuje
redovito održavanje guma, što je obveza vozača.
U slučaju neispravnosti sustava,
prikazuje se poruka na zaslonu
informacijskog centra vozača.
Postavite točan tlak u gumama i
pripremite sustav za rad. Ako se
nastavi prikazivanje greške,
kontaktirajte radionicu. Sustav ne može raditi ako su ABS ili ESC
neispravni ili koristite privremeni
rezervni kotač. Nakon ponovnog
stavljanja normalnog kotača s
gumom, provjerite tlak u hladnoj gumi
i pripremite sustav za rad.
Inicijalizacija sustavaNakon ispravljanja tlaka u gumama ilizamjene kotača, sustav morate
inicijalizirati za kalibriranje novih
referentnih vrijednosti oboda guma:
1. Uvijek provjerite je li tlak u svima četirima gumama ispravan
3 270.
2. Zategnite parkirnu kočnicu.

238Njega vozila3. Pripremite za rad sustav zadetekciju ispuhanih guma: Ako
vozilo ima grafički info zaslon,
pritisnite F na tri sekunde. Ako
vozilo ima info zaslon u boji, pripremu za rad obavljate u
personalizaciji vozila 3 119.
4. Resetiranje se potvrđuje iskočnim
pokazateljem.
Nakon inicijalizacije, sustav se
automatski kalibrira na nove tlakove u
gumama tijekom vožnje. Nakon duže
vožnje, sustav će usvojiti i nadzirati
nove tlakove.
Tlak u gumama uvijek provjeravajte s hladnim gumama.
Sustav trebate ponovno pripremiti za
rad ako je:
● Tlak u gumama promijenjen
● Stanje opterećenja je promijenjeno
● Kotači su zamijenili mjesta ili su zamijenjeni
Sustav neće trenutno upozoriti na
ispuhanu gumu ili na brzo
ispuhivanje. Uzrok tome je potrebno

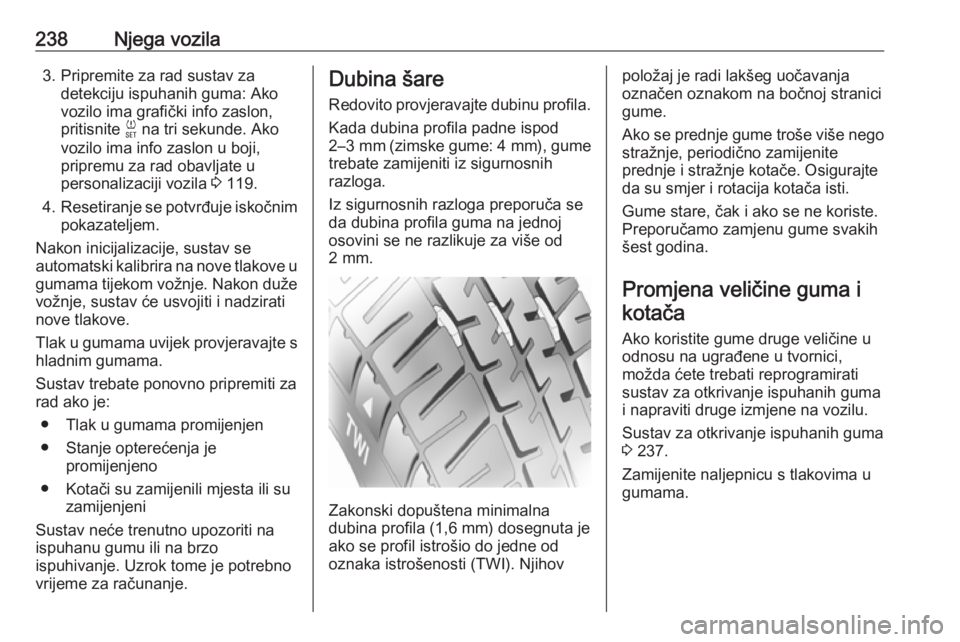

vrijeme za računanje.Dubina šare
Redovito provjeravajte dubinu profila.
Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego stražnje, periodično zamijenite
prednje i stražnje kotače. Osigurajte
da su smjer i rotacija kotača isti.
Gume stare, čak i ako se ne koriste. Preporučamo zamjenu gume svakih
šest godina.
Promjena veličine guma i kotača
Ako koristite gume druge veličine u
odnosu na ugrađene u tvornici,
možda ćete trebati reprogramirati
sustav za otkrivanje ispuhanih guma
i napraviti druge izmjene na vozilu.
Sustav za otkrivanje ispuhanih guma
3 237.
Zamijenite naljepnicu s tlakovima u
gumama.
