OPEL COMBO E 2019.75 Priručnik za vlasnika (in Croatian)

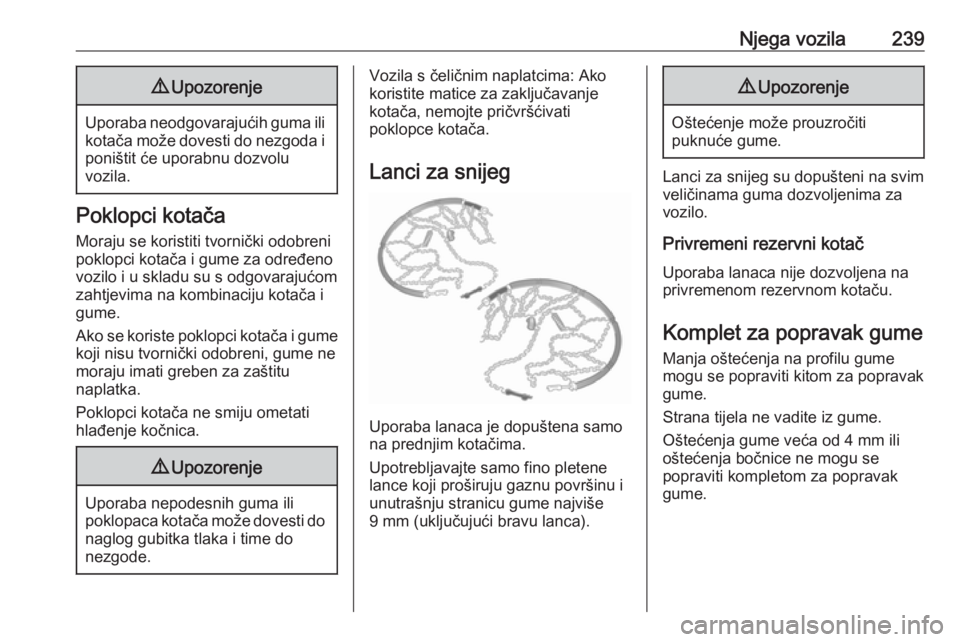

Njega vozila2399Upozorenje
Uporaba neodgovarajućih guma ili
kotača može dovesti do nezgoda i
poništit će uporabnu dozvolu
vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume
koji nisu tvornički odobreni, gume ne
moraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.
9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do
naglog gubitka tlaka i time do
nezgode.
Vozila s čeličnim naplatcima: Ako
koristite matice za zaključavanje
kotača, nemojte pričvršćivati
poklopce kotača.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
9 mm (uključujući bravu lanca).
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg su dopušteni na svim
veličinama guma dozvoljenima za
vozilo.
Privremeni rezervni kotač Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.

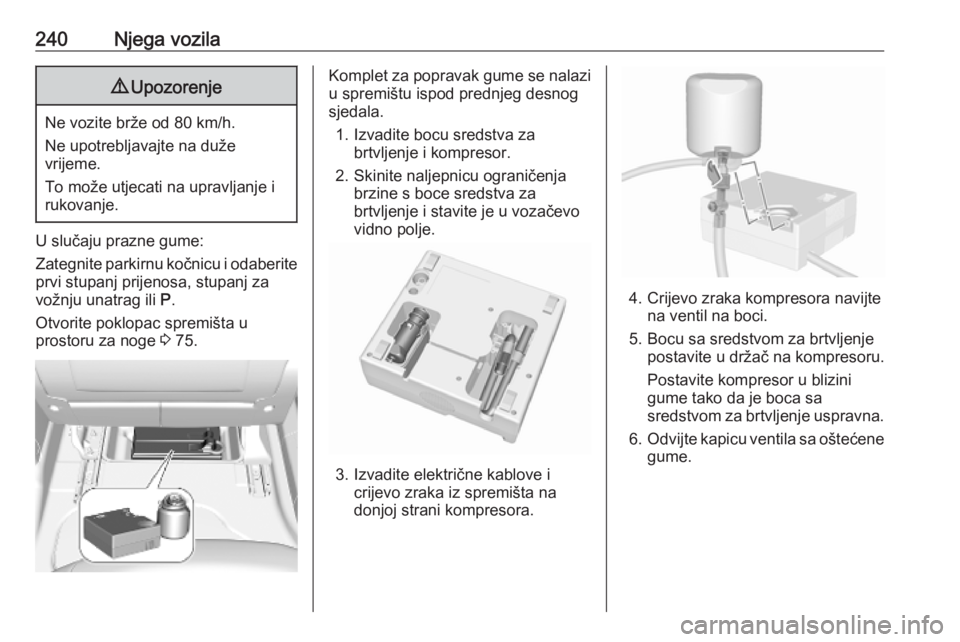

240Njega vozila9Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
U slučaju prazne gume:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Otvorite poklopac spremišta u
prostoru za noge 3 75.
Komplet za popravak gume se nalazi
u spremištu ispod prednjeg desnog
sjedala.
1. Izvadite bocu sredstva za brtvljenje i kompresor.
2. Skinite naljepnicu ograničenja brzine s boce sredstva za
brtvljenje i stavite je u vozačevo
vidno polje.
3. Izvadite električne kablove i crijevo zraka iz spremišta nadonjoj strani kompresora.
4. Crijevo zraka kompresora navijte na ventil na boci.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.

Njega vozila241

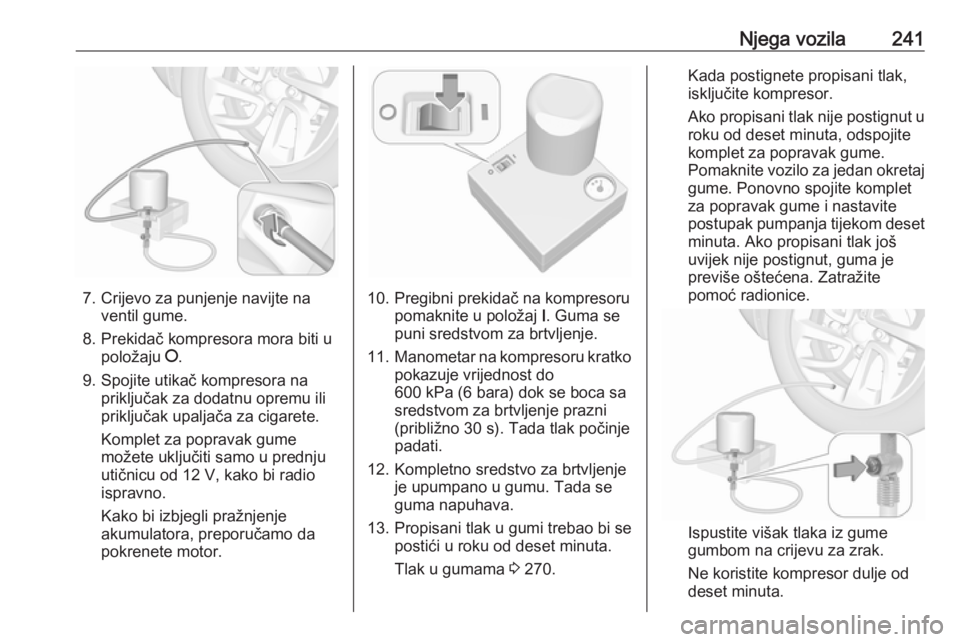

7. Crijevo za punjenje navijte naventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Komplet za popravak gume
možete uključiti samo u prednju
utičnicu od 12 V, kako bi radio ispravno.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.10. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Manometar na kompresoru kratko
pokazuje vrijednost do
600 kPa (6 bara) dok se boca sa
sredstvom za brtvljenje prazni
(približno 30 s). Tada tlak počinje
padati.
12. Kompletno sredstvo za brtvljenje je upumpano u gumu. Tada se
guma napuhava.
13. Propisani tlak u gumi trebao bi se postići u roku od deset minuta.
Tlak u gumama 3 270.
Kada postignete propisani tlak,
isključite kompresor.
Ako propisani tlak nije postignut u roku od deset minuta, odspojite
komplet za popravak gume.
Pomaknite vozilo za jedan okretaj gume. Ponovno spojite komplet
za popravak gume i nastavite
postupak pumpanja tijekom deset minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Ispustite višak tlaka iz gume
gumbom na crijevu za zrak.
Ne koristite kompresor dulje od
deset minuta.

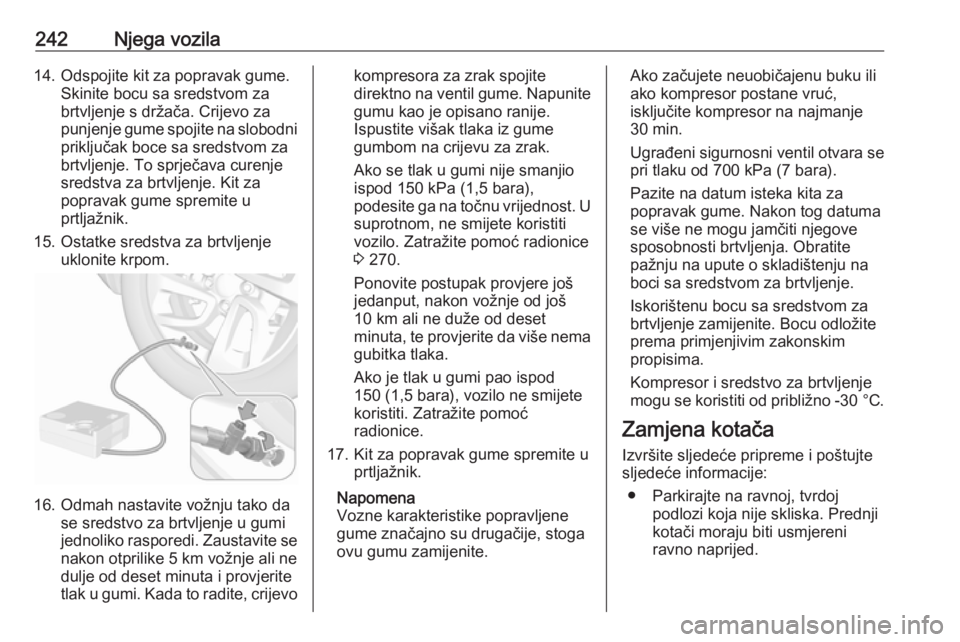

242Njega vozila14. Odspojite kit za popravak gume.Skinite bocu sa sredstvom za
brtvljenje s držača. Crijevo za
punjenje gume spojite na slobodni priključak boce sa sredstvom za
brtvljenje. To sprječava curenje
sredstva za brtvljenje. Kit za
popravak gume spremite u
prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Odmah nastavite vožnju tako dase sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 5 km vožnje ali ne
dulje od deset minuta i provjerite
tlak u gumi. Kada to radite, crijevo
kompresora za zrak spojite
direktno na ventil gume. Napunite
gumu kao je opisano ranije.
Ispustite višak tlaka iz gume
gumbom na crijevu za zrak.
Ako se tlak u gumi nije smanjio
ispod 150 kPa (1,5 bara),
podesite ga na točnu vrijednost. U suprotnom, ne smijete koristiti
vozilo. Zatražite pomoć radionice
3 270.
Ponovite postupak provjere još
jedanput, nakon vožnje od još
10 km ali ne duže od deset
minuta, te provjerite da više nema
gubitka tlaka.
Ako je tlak u gumi pao ispod
150 (1,5 bara), vozilo ne smijete
koristiti. Zatražite pomoć radionice.
17. Kit za popravak gume spremite u prtljažnik.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 min.
Ugrađeni sigurnosni ventil otvara se pri tlaku od 700 kPa (7 bara).
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Zamjena kotača Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.

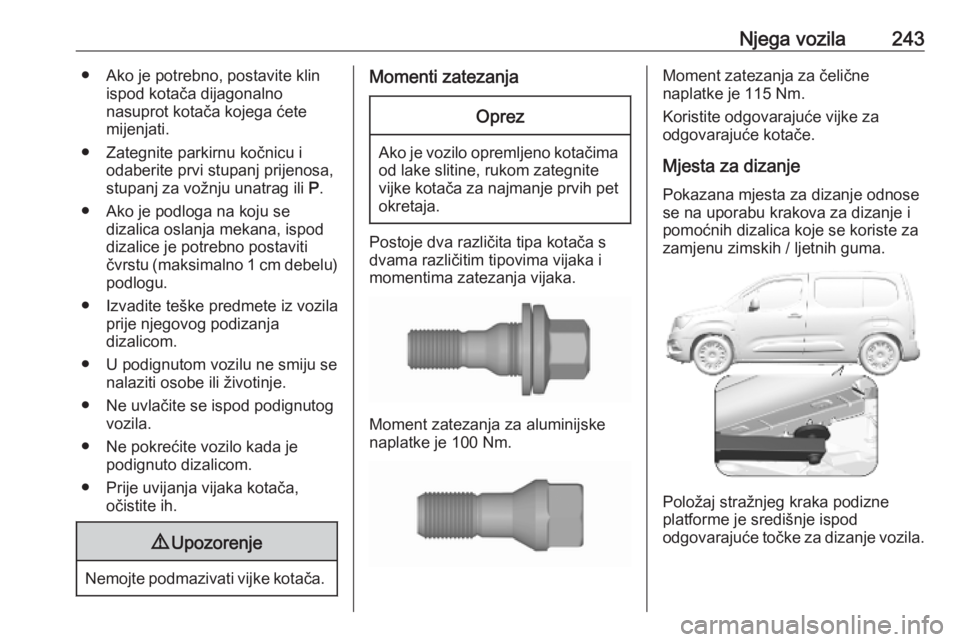

Njega vozila243● Ako je potrebno, postavite klinispod kotača dijagonalno
nasuprot kotača kojega ćete
mijenjati.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu (maksimalno 1 cm debelu) podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Prije uvijanja vijaka kotača, očistite ih.9Upozorenje
Nemojte podmazivati vijke kotača.
Momenti zatezanjaOprez
Ako je vozilo opremljeno kotačima
od lake slitine, rukom zategnite
vijke kotača za najmanje prvih pet okretaja.
Postoje dva različita tipa kotača s
dvama različitim tipovima vijaka i
momentima zatezanja vijaka.
Moment zatezanja za aluminijske
naplatke je 100 Nm.
Moment zatezanja za čelične
naplatke je 115 Nm.
Koristite odgovarajuće vijke za
odgovarajuće kotače.
Mjesta za dizanje Pokazana mjesta za dizanje odnosese na uporabu krakova za dizanje i
pomoćnih dizalica koje se koriste za
zamjenu zimskih / ljetnih guma.
Položaj stražnjeg kraka podizne
platforme je središnje ispod
odgovarajuće točke za dizanje vozila.

244Njega vozila
Položaj prednjeg kraka podizne
platforme je središnje ispod
odgovarajuće točke za dizanje vozila.
Rezervni kotač Rezervni kotač se može klasificirati
kao privremeni rezervni kotač ovisno
o veličini u usporedbi s drugim
ugrađenim kotačima i propisima
zemlje. U tom slučaju vrijedi
dopuštena maksimalna brzina, čak i
ako oznaka na rezervnom kotaču to
ne pokazuje.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač nalazi se u držaču
ispod poda vozila.
1. Ovisno o verziji, otvorite vrata prtljažnika ili stražnja vrata 3 31,
3 33.
2. Postavite ključ za kotač na jedan
vijak sa šesterokutnom glavom.
Okrenite ga u suprotnom smjeru
od kazaljki na satu dok držač
rezervnog kotača ne bude
dovoljno nisko da možete otkačiti hvataljku.

Njega vozila245

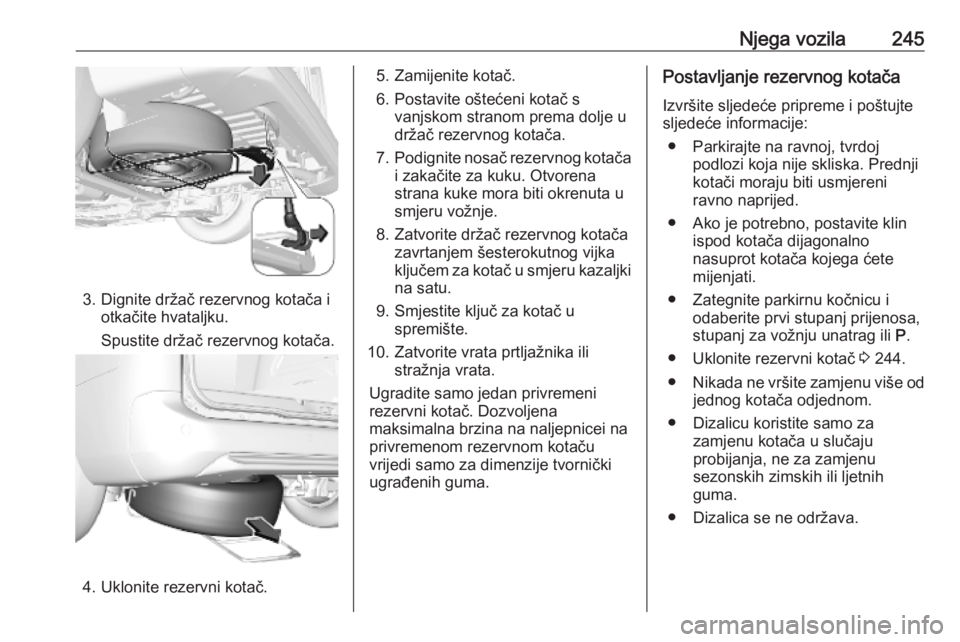

3. Dignite držač rezervnog kotača iotkačite hvataljku.
Spustite držač rezervnog kotača.
4. Uklonite rezervni kotač.
5. Zamijenite kotač.
6. Postavite oštećeni kotač s vanjskom stranom prema dolje u
držač rezervnog kotača.
7. Podignite nosač rezervnog kotača
i zakačite za kuku. Otvorena
strana kuke mora biti okrenuta u
smjeru vožnje.
8. Zatvorite držač rezervnog kotača zavrtanjem šesterokutnog vijka
ključem za kotač u smjeru kazaljki
na satu.
9. Smjestite ključ za kotač u spremište.
10. Zatvorite vrata prtljažnika ili stražnja vrata.
Ugradite samo jedan privremeni
rezervni kotač. Dozvoljena
maksimalna brzina na naljepnicei na
privremenom rezervnom kotaču
vrijedi samo za dimenzije tvornički
ugrađenih guma.Postavljanje rezervnog kotača
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Ako je potrebno, postavite klin ispod kotača dijagonalno
nasuprot kotača kojega ćete
mijenjati.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 244.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.

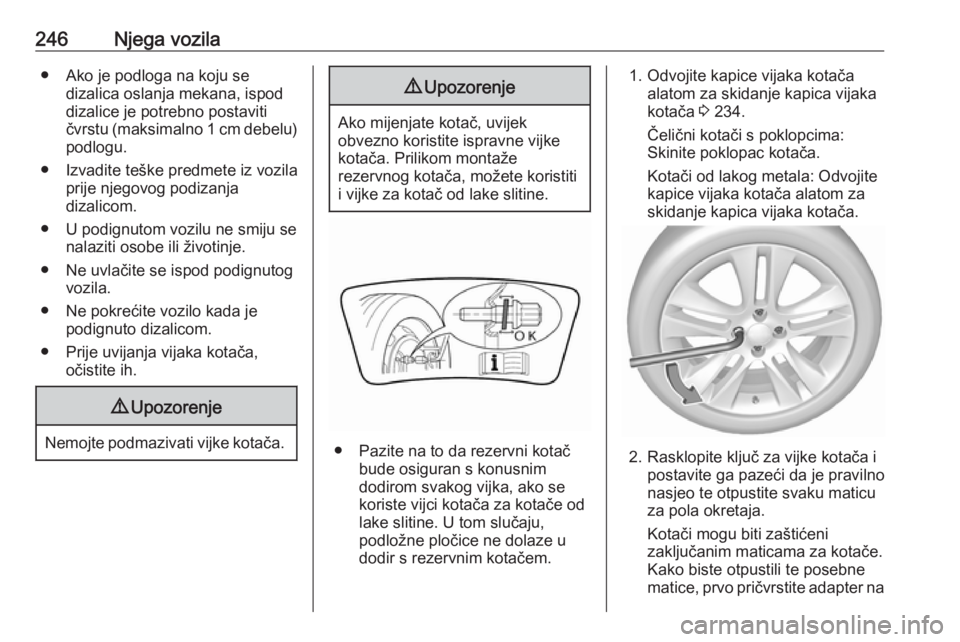

246Njega vozila● Ako je podloga na koju sedizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu (maksimalno 1 cm debelu)
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Prije uvijanja vijaka kotača, očistite ih.9Upozorenje
Nemojte podmazivati vijke kotača.
9Upozorenje
Ako mijenjate kotač, uvijek
obvezno koristite ispravne vijke
kotača. Prilikom montaže
rezervnog kotača, možete koristiti i vijke za kotač od lake slitine.
● Pazite na to da rezervni kotač bude osiguran s konusnim
dodirom svakog vijka, ako se
koriste vijci kotača za kotače od lake slitine. U tom slučaju,
podložne pločice ne dolaze u
dodir s rezervnim kotačem.
1. Odvojite kapice vijaka kotača alatom za skidanje kapica vijaka
kotača 3 234.
Čelični kotači s poklopcima:
Skinite poklopac kotača.
Kotači od lakog metala: Odvojite
kapice vijaka kotača alatom za
skidanje kapica vijaka kotača.
2. Rasklopite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter na

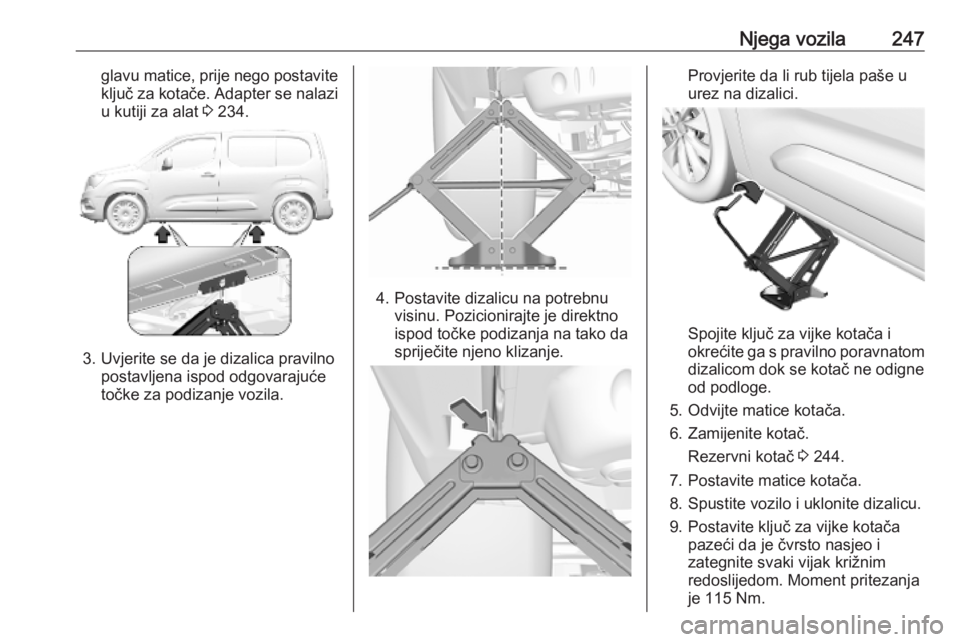

Njega vozila247glavu matice, prije nego postaviteključ za kotače. Adapter se nalazi
u kutiji za alat 3 234.
3. Uvjerite se da je dizalica pravilno
postavljena ispod odgovarajuće
točke za podizanje vozila.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Provjerite da li rub tijela paše u
urez na dizalici.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 244.
7. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je čvrsto nasjeo i
zategnite svaki vijak križnim
redoslijedom. Moment pritezanja
je 115 Nm.

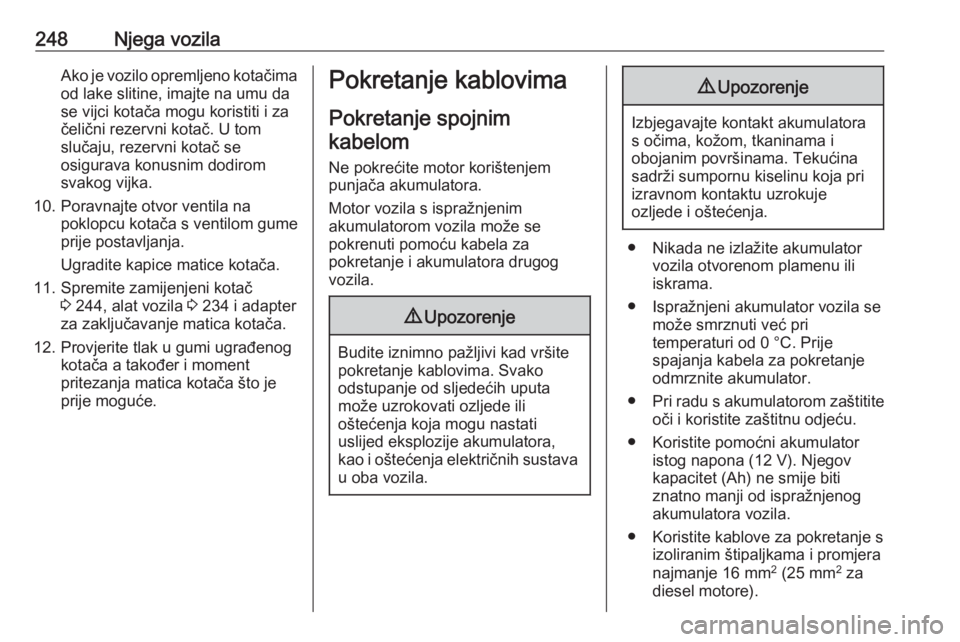

248Njega vozilaAko je vozilo opremljeno kotačima
od lake slitine, imajte na umu da
se vijci kotača mogu koristiti i za
čelični rezervni kotač. U tom
slučaju, rezervni kotač se
osigurava konusnim dodirom
svakog vijka.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
11. Spremite zamijenjeni kotač 3 244, alat vozila 3 234 i adapter
za zaključavanje matica kotača.
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).
