Page 13 of 289
Özet bilgiler111Elektrikli çocuk emniyet
kilitleri .................................... 29
Arka kapağın kilidinin
açılması ................................. 33
Arka camlar için çocuk
emniyet sistemi .....................42
2 Elektrik kumandalı camlar .....42
3 Yan aynalar ........................... 38
4 Yan havalandırma çıkışları . 143
5 Hız Sabitleme Sistemi ........170
Hız sınırlayıcı ...................... 173
Ayarlanabilir hız sabitleyici ..170
6 Dönüş lambaları ..................128
Selektör ............................... 126
Uzun huzmeli far .................125
Uzun hüzmeli far asistanı ..125
Araçtan çıkış aydınlatması . 131
Park lambaları .....................129
Sürücü Bilgi Sisteminin
Düğmeleri ............................ 1117 Göstergeler ........................ 100
Sürücü Bilgi Sistemi ............111
8 Bilgi ve eğlence sisteminin
kumanda birimleri
9 Baş üstü ekran ....................115
10 Ön cam sileceği ve fıskiye,
arka silecek ve fıskiye ..........93
11 Havalandırma çıkışları .......143
12 Bilgi ekranı ......................... 114
13 Dörtlü ikaz flaşörü ..............127
Merkezi kilit sistemi ...............24
14 Işık sensörü ......................... 125
Yağmur sensörü .................... 93
Güneş sensörü ...................137
15 USB şarj bağlantı noktası ....96
16 Eşya saklama ve bagaj
bölümleri ............................... 71
17 Torpido gözü ........................ 71
18 Klima Sistemi ...................... 135
19 Elektronik Denge Kontrolü
ve Çekiş Kontrolü ................167
Eco modu ............................ 161
İniş kontrol sistemi ..............16820Seçici sürüş kontrolü ...........169
21 Endüktif şarj .......................... 98
22 Manuel şanzıman ..............162
Otomatik şanzıman ............159
23 Aksesuar prizi ....................... 96
24 Elektrikli el freni ...................164
25 Güç düğmesi ....................... 148
26 Kontak anahtarı ..................147
27 Direksiyon simidi ayarı .........92
28 Korna ................................... 93
29 Park asistanı / Gelişmiş
park desteği ....................... 186
Elektrikli çocuk emniyet
kilitleri .................................... 29
Stop-start sistemi için Eco
düğmesi .............................. 151
Şeritte kalma asistanı .......... 202
Lastik basınç kaybı kontrol
sistemi ................................. 236
Ön cam ısıtıcısı .....................44
Park ısıtıcısı ........................ 141
30 Sigorta kutusu ....................232
Page 43 of 289
Anahtar, Kapılar ve Camlar41Arka görüntü ekranı
Arka görüntü ekranı üç farklı görüntü
gösterebilir:
● yakın arka görüntü
● yolcu tarafı görüntüsü
● standart arka görüntü
Varsayılan ayar olarak standart arka
görüntü gösterilir.
Arka görüş kamerası 3 199
Yolcu tarafı kamerası 3 196
Görüntüler arasında geçiş yapmak
için, p tuşuna basın.
Arka görüntü ekranını açık ve kapalı
arasında değiştirmek için, ) tuşuna
basın.
Camlar
Ön cam Ön cam çıkartmaları
Ön camın iç ayna bölümüne ücretli
yol çıkartmaları veya benzeri
çıkartmalar yapıştırmayın. Yağmur
sensörünün sensör alanını toz, kir ve
buzdan uzak tutun. Aksi takdirde, yağmur sensörü / ışık sensörünün
tespit alanı ve ayna gövdesindeki
kameranın görüş alanı kısıtlanabilir.
Sensörler 3 93, 3 125
Page 44 of 289
42Anahtar, Kapılar ve CamlarÖn cam değişimiDikkat
Araç sürücü destek sistemleri için
öne bakan bir kamera sensörüne
sahipse, herhangi bir ön cam
değişiminin Opel teknik
özelliklerine göre doğru şekilde
yapılması çok önemlidir. Aksi
takdirde bu sistemler düzgün
çalışmayabilir ve bu sistemlerin
beklenmedik davranış sergileme
ve / veya mesajlar gönderme riski
söz konusudur.
Elektrik kumandalı camlar
9 Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumadalı camları
çalıştırabilmek için kontağı açın.
İlgili cam için olan kumanda
düğmesini bastırarak camı açabilir
veya kumanda düğmesini çekerek
camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar
bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar itilmesi veya çekilmesi ve
ardından serbest bırakılması: cam
emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya
kapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.
Emniyet fonksiyonu
Bu işlev versiyona bağlıdır. Cam,
otomatik kapanma esnasında orta
seviyelerde bir dirençle karşılaşırsa,
kapanma işlemi derhal durur ve camtekrar açılır.
Emniyet fonksiyonunu devre dışı
bırakmak
Donma veya benzeri durumlarda kapatmada sorun oluşursa, kontağı
açın ve düğmeyi birinci direnç
noktasına kadar çekin ve bu
konumda tutun. Cam emniyet
fonksiyonu etkinleştirilmeden
kapanır. Tavan hareketini durdurmak
için düğmeyi bırakın.

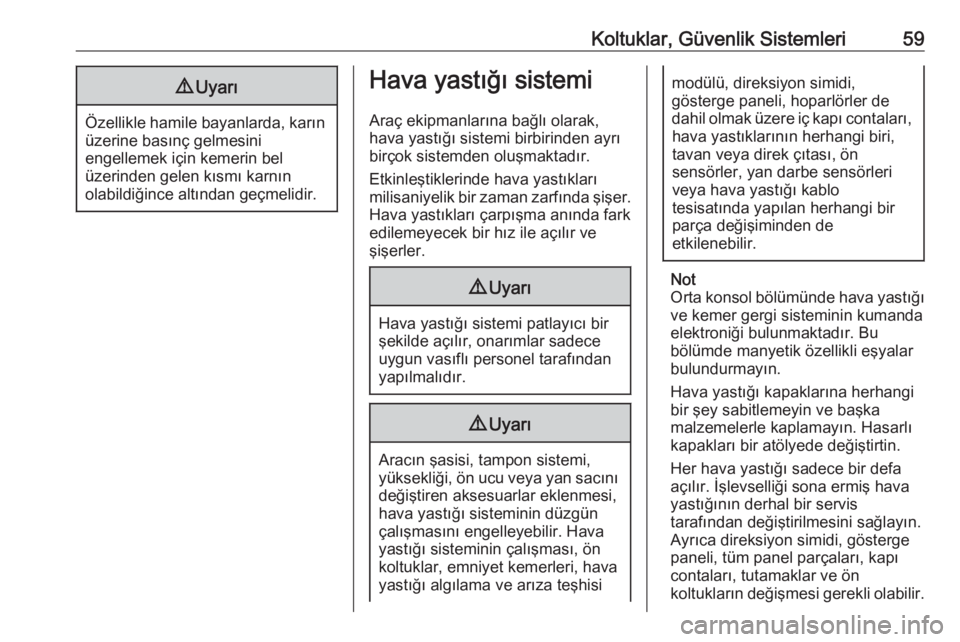

Page 61 of 289
Koltuklar, Güvenlik Sistemleri599Uyarı
Özellikle hamile bayanlarda, karın
üzerine basınç gelmesini
engellemek için kemerin bel
üzerinden gelen kısmı karnın
olabildiğince altından geçmelidir.
Hava yastığı sistemi
Araç ekipmanlarına bağlı olarak,
hava yastığı sistemi birbirinden ayrı
birçok sistemden oluşmaktadır.
Etkinleştiklerinde hava yastıkları
milisaniyelik bir zaman zarfında şişer.
Hava yastıkları çarpışma anında fark
edilemeyecek bir hız ile açılır ve
şişerler.9 Uyarı
Hava yastığı sistemi patlayıcı bir
şekilde açılır, onarımlar sadece
uygun vasıflı personel tarafından yapılmalıdır.
9 Uyarı
Aracın şasisi, tampon sistemi,
yüksekliği, ön ucu veya yan sacını
değiştiren aksesuarlar eklenmesi,
hava yastığı sisteminin düzgün
çalışmasını engelleyebilir. Hava
yastığı sisteminin çalışması, ön
koltuklar, emniyet kemerleri, hava
yastığı algılama ve arıza teşhisi
modülü, direksiyon simidi,
gösterge paneli, hoparlörler de
dahil olmak üzere iç kapı contaları, hava yastıklarının herhangi biri,
tavan veya direk çıtası, ön
sensörler, yan darbe sensörleri
veya hava yastığı kablo
tesisatında yapılan herhangi bir
parça değişiminden de
etkilenebilir.
Not
Orta konsol bölümünde hava yastığı
ve kemer gergi sisteminin kumanda
elektroniği bulunmaktadır. Bu
bölümde manyetik özellikli eşyalar
bulundurmayın.
Hava yastığı kapaklarına herhangi
bir şey sabitlemeyin ve başka
malzemelerle kaplamayın. Hasarlı kapakları bir atölyede değiştirtin.
Her hava yastığı sadece bir defa
açılır. İşlevselliği sona ermiş hava
yastığının derhal bir servis
tarafından değiştirilmesini sağlayın.
Ayrıca direksiyon simidi, gösterge
paneli, tüm panel parçaları, kapı contaları, tutamaklar ve ön
koltukların değişmesi gerekli olabilir.
Page 90 of 289
88Eşya saklama ve bagaj bölümleriTavan rayı olmayan araçlar
Bir tavan bagajını sabitlemek için,
tavan şeritlerinde bulunan kapakları
döndürerek açın. Montaj elemanlarını
talimatlara uygun şekilde tespit
elemanı içine sokun.
Aracı yükleme talimatı
● Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
sağlam bir şekilde
kenetlendiğinden emin olun. Üst üste konulan eşyalarda en ağırolanı en alta yerleştirin.
● Boştaki eşyaları sabitleme halkalarına takılı kayışlarla
sabitleyerek kaymalarını önleyin
3 80.
● Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
● Arka bagaj örtüsü ve gösterge paneli üzerine herhangi bir eşya
koymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
● Yapılacak yüklemeler pedalların, el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar
oluşmasına sebep olabilir.
● Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine
bakın, 3 261) ve AB’ye göre boş
ağırlık arasındaki farktır.
Page 93 of 289
Göstergeler ve kumanda birimleri91Göstergeler ve
kumanda birimleriKumanda birimleri ........................92
Direksiyon ayarı .........................92
Direksiyondaki kumanda tuşları ........................................ 92
Isıtmalı direksiyon ......................93
Korna ......................................... 93
Ön cam silecekleri ve yıkama sistemi ...................................... 93
Arka cam sileceği ve yıkama sistemi ...................................... 95
Dış hava sıcaklığı ......................96
Saat ........................................... 96
Aksesuar prizleri ........................96
Endüktif şarj ............................... 98
Çakmak ..................................... 98
Küllükler ..................................... 99
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................99
Göstergeler ................................ 99
Kilometre saati ......................... 100
Kilometre sayacı ......................100
Seyir kilometre sayacı .............100
Motor devir saati ......................101
Yakıt göstergesi .......................101Motor soğutma sıvısı sıcaklık
göstergesi ............................... 102
Motor yağ seviyesi kontrol ekranı ..................................... 102
Servis ekranı ........................... 102
Kontrol lambaları .....................103
Dönüş lambaları ......................103
Emniyet kemeri takma uyarısı . 104
Hava yastığı sistemi ve kemer gerdiriciler ............................... 104
Hava yastığının devre dışı bırakılması .............................. 105
Ateşleme sistemi .....................105
Arıza gösterge lambası ...........105
"En kısa sürede bir servise başvurun" ikazı .......................105
Motoru durdurun ......................105
Sistem kontrolü ........................106
Fren ve debriyaj sistemi ..........106
El freni ..................................... 106
Elektrikli park freni ...................106
Elektrikli park freninde arıza ....106
Anti blokaj fren sistemi (ABS) ..107
Vites değiştirme .......................107
Aşırı yük göstergesi .................107
İniş kontrol sistemi ...................107
Şeritte kalma asistanı ..............107
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............107
Motor soğutma sıvısı sıcaklığı . 108Ön ısıtma ................................. 108
Egzoz filtresi ............................ 108
AdBlue ..................................... 108
Lastik basınç kaybı kontrol sistemi .................................... 108
Motor yağ basıncı ....................109
Düşük yakıt seviyesi ................109
Autostop .................................. 109
Dış aydınlatma ........................ 109
Uzun hüzmeli far .....................109
Kısa hüzmeli far .......................110
Uzun huzmeli far asistanı ........110
LED ön farlar ........................... 110
Ön sis farları ............................ 110
Arka sis lambası ......................110
Yağmur sensörü ......................110
Hız Sabitleme Sistemi (Cruise control) ................................... 110
Ayarlanabilir hız sabitleyici ......110
Önde araç tespit edildi .............110
Yan kör nokta alarmı ...............110
Aktif Acil Frenleme ..................111
Hız sınırlayıcı ........................... 111
Kapı açık ................................. 111
Ekranlar ..................................... 111
Sürücü bilgi sistemi .................111
Bilgi ekranı ............................... 114
Baş üstü ekran ........................ 115
Arka görüntü ekranı .................117
Page 96 of 289

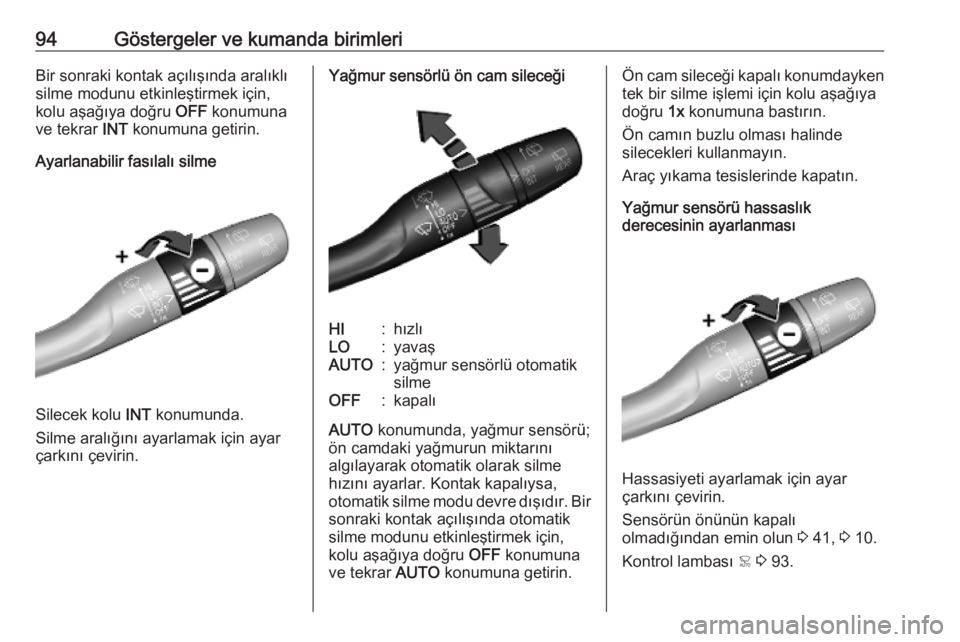

94Göstergeler ve kumanda birimleriBir sonraki kontak açılışında aralıklısilme modunu etkinleştirmek için,
kolu aşağıya doğru OFF konumuna
ve tekrar INT konumuna getirin.
Ayarlanabilir fasılalı silme
Silecek kolu INT konumunda.
Silme aralığını ayarlamak için ayar
çarkını çevirin.
Yağmur sensörlü ön cam sileceğiHI:hızlıLO:yavaşAUTO:yağmur sensörlü otomatik
silmeOFF:kapalı
AUTO konumunda, yağmur sensörü;
ön camdaki yağmurun miktarını
algılayarak otomatik olarak silme
hızını ayarlar. Kontak kapalıysa,
otomatik silme modu devre dışıdır. Bir
sonraki kontak açılışında otomatik
silme modunu etkinleştirmek için,
kolu aşağıya doğru OFF konumuna
ve tekrar AUTO konumuna getirin.
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
Yağmur sensörü hassaslık
derecesinin ayarlanması
Hassasiyeti ayarlamak için ayar
çarkını çevirin.
Sensörün önünün kapalı
olmadığından emin olun 3 41, 3 10.
Kontrol lambası < 3 93.
Page 102 of 289
100Göstergeler ve kumanda birimleriYAdBlue 3 108wLastik basınç kaybı kontrol
sistemi 3 108IMotor yağ basıncı 3 109YoDüşük yakıt seviyesi 3 109WoMotor soğutma sıvısı
sıcaklığı yüksek 3 108DAutostop 3 1098Dış aydınlatma 3 1099Kısa hüzmeli far 3 110CUzun hüzmeli far 3 109fUzun hüzmeli far asistanı
3 110òİniş kontrol sistemi 3 107>Ön sis farları 3 110øArka sis lambası 3 110
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı Toplam kaydedilen mesafe km olarak
görüntülenir.
Sürücü Bilgi Sistemi
Seyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen
mesafe Sürücü Bilgi Sisteminde
görüntülenir.
Page 112 of 289
110Göstergeler ve kumanda birimleriUzun hüzmeli far açık olduğunda,
selektör sırasında yanar 3 125.
Kısa hüzmeli far Kontrol lambası 9 yeşil renkte yanar.
Kısa hüzmeli far açıkken yanar.
Uzun huzmeli far asistanı
Kontrol lambası f yeşil renkte
yanar.
Uzun huzmeli far yardımı aktive edilir 3 125.
LED ön farlar C yanar ve Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir.
Bir servise başvurun.
Ön sis farları
Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 128.
Arka sis lambası Kontrol lambası r sarı renkte yanar.Arka sis lambası açık 3 128.
Yağmur sensörü Kontrol lambası < yeşil renkte yanar.
Silecek kolu üzerindeki yağmur
sensörü konumu seçildiğinde yanar.
Hız Sabitleme Sistemi(Cruise control)
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa Hız kontrol sistemi (Cruise control)
etkin. Ayarlı hız Sürücü Bilgi
Sisteminde gösterilir.
Cruise control 3 170.
Ayarlanabilir hız sabitleyici
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Sürücü Bilgi Sistemindeki C yanıp
söner.Kontrol lambası m beyaz renkte
yanar
Sistem etkin konumdadır.
Kontrol lambası m yeşil renkte
yanar
Ayarlanabilir hız sabitleyici etkin.
Ayarlanabilir hız sabitleyici açık veya
devredeyken, Sürücü Bilgi
Sisteminde ayarlı hızla birlikte C
gösterilir.
Ayarlanabilir hız sabitleyici 3 175.
Önde araç tespit edildi Kontrol lambası A yeşil renkte yanar.
Yeşil renkte yanarsa
Önde aynı şeritte bir araç tespit edildi.
Ayarlanabilir hız sabitleyici 3 175.
Önden çarpışma alarmı 3 181.
Yan kör nokta alarmı Göstergelerdeki B ışığı sürekli olarak
yeşil renkte yanar.
Sistem etkindir 3 194.
Page 122 of 289
120Göstergeler ve kumanda birimlerietkinleştirir veya devreden
çıkarır.
● Sürüş yardımı
Hız önerisi : Fonksiyonu
etkinleştirir veya devreden
çıkarır.
Renkli Bilgi Ekranı Multimedia
Ayarlar menüsünü açmak için :
tuşuna basın.
Ekranı çalıştırmak için tuşları
kullanın.
Birim ayarları
Sistem konfigürasyonu menü
noktasını seçin.
Mesafe ve tüketim ve Sıcaklık
birimlerini değiştirin.
Dil ayarları
Lisan menü noktasını seçin.
İlgili girişe dokunarak dili değiştirin.
Hızlı erişim
Í tuşuna basın.
Hızlı erişim menü noktasını seçin.
İlgili alt menülerde aşağıdaki belirtilen
ayarlar değiştirilebilir:
● Park Assist : Gelişmiş park
desteğini etkinleştirir, bir park
manevrası seçilebilir.
● Park yardımı : Park sensörleri
etkinleştirir veya devreden
çıkarır.
● Kör nokta kontrolü : Yan kör nokta
alarmını etkinleştirir veya devre
dışı bırakır.
● Düşük hava algı. sist.
Başlatılması : Lastik düşük
basınç algılama sistemini
başlatır.
● Diyagnostik : Arıza teşhis
sisteminin uyarı mesajlarını
gösterir.Araç ayarları
Í tuşuna basın.
Araç ayarları menü noktasını seçin.
İlgili alt menülerde aşağıdaki belirtilen
ayarlar değiştirilebilir:
● Park etme
Aynanın katlanmasını önleme :
Yan aynaların otomatik olarak
katlanmasını etkinleştirir veya
devreden çıkarır.
Geri vites ile çalışan arka cam
sileceği : Geri vitese takıldığında
arka cam sileceklerinin otomatik
olarak çalıştırılmasını etkinleştirir veya iptal eder.
