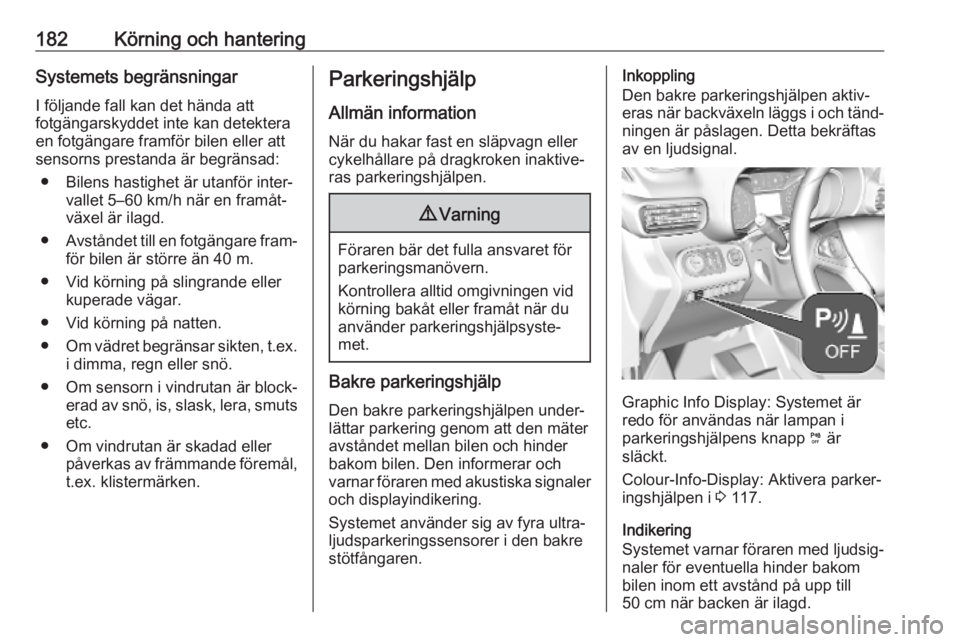

182Körning och hanteringSystemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 5–60 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 m.
● Vid körning på slingrande eller kuperade vägar.
● Vid körning på natten.
● Om vädret begränsar sikten, t.ex.
i dimma, regn eller snö.
● Om sensorn i vindrutan är block‐ erad av snö, is, slask, lera, smutsetc.
● Om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken.Parkeringshjälp
Allmän information
När du hakar fast en släpvagn eller
cykelhållare på dragkroken inaktive‐
ras parkeringshjälpen.9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Bakre parkeringshjälp
Den bakre parkeringshjälpen under‐ lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren med akustiska signaler
och displayindikering.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
stötfångaren.
Inkoppling
Den bakre parkeringshjälpen aktiv‐
eras när backväxeln läggs i och tänd‐
ningen är påslagen. Detta bekräftas
av en ljudsignal.
Graphic Info Display: Systemet är
redo för användas när lampan i
parkeringshjälpens knapp ¼ är
släckt.
Colour-Info-Display: Aktivera parker‐
ingshjälpen i 3 117.
Indikering
Systemet varnar föraren med ljudsig‐ naler för eventuella hinder bakom
bilen inom ett avstånd på upp till
50 cm när backen är ilagd.

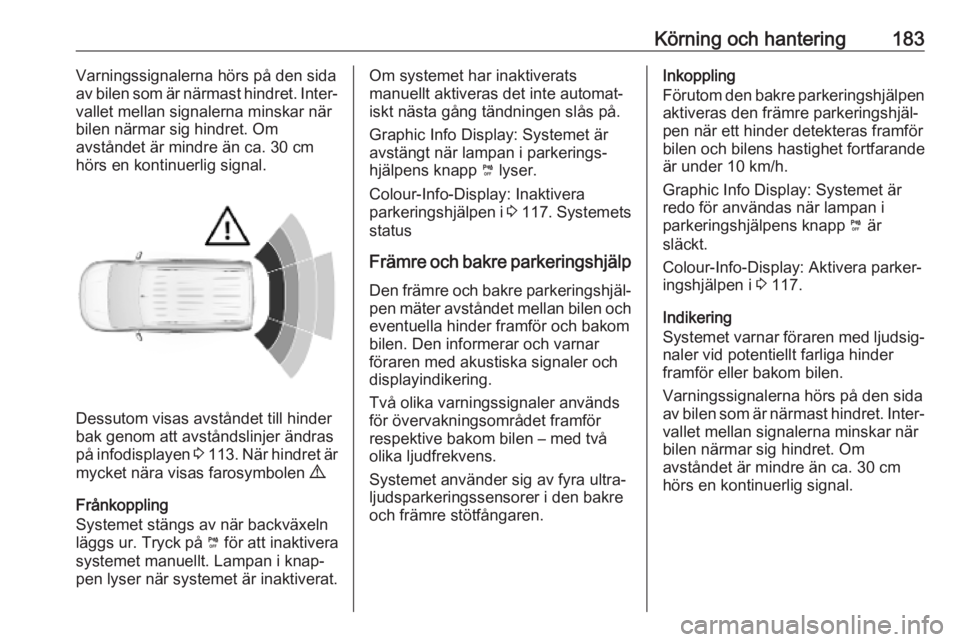

Körning och hantering183Varningssignalerna hörs på den sidaav bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras
på infodisplayen 3 113 . När hindret är
mycket nära visas farosymbolen 9.
Frånkoppling
Systemet stängs av när backväxeln
läggs ur. Tryck på ¼ för att inaktivera
systemet manuellt. Lampan i knap‐ pen lyser när systemet är inaktiverat.
Om systemet har inaktiverats
manuellt aktiveras det inte automat‐
iskt nästa gång tändningen slås på.
Graphic Info Display: Systemet är
avstängt när lampan i parkerings‐
hjälpens knapp ¼ lyser.
Colour-Info-Display: Inaktivera
parkeringshjälpen i 3 117 . Systemets
status
Främre och bakre parkeringshjälp
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar
föraren med akustiska signaler och
displayindikering.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
och främre stötfångaren.Inkoppling
Förutom den bakre parkeringshjälpen
aktiveras den främre parkeringshjäl‐
pen när ett hinder detekteras framför bilen och bilens hastighet fortfarande
är under 10 km/h.
Graphic Info Display: Systemet är redo för användas när lampan i
parkeringshjälpens knapp ¼ är
släckt.
Colour-Info-Display: Aktivera parker‐
ingshjälpen i 3 117.
Indikering
Systemet varnar föraren med ljudsig‐ naler vid potentiellt farliga hinder
framför eller bakom bilen.
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.

Körning och hantering185Dessutom visas avståndet till hinder
bakom, framför och vid sidan av bilen
genom att avståndslinjerna ändras på
bilens Colour-Info-Display. 3 113.
Frånkoppling Systemet inaktiveras automatiskt när
bilens hastighet överstiger 10 km/h,
gnom att ansätta den elektriska
parkeringsbromsen eller genom att
trycka på parkeringshjälpknappen ¼.
Graphic Info Display: Systemet är avstängt när lampan i parkerings‐
hjälpens knapp ¼ lyser.
Colour-Info-Display: Inaktivera
parkeringshjälpen i 3 117.
Systemets begränsningar
I händelse av ett fel eller om systemet inte fungerar för tillfället, t.ex. på
grund av hög yttre ljudnivå eller andra
störande faktorer, tänds H i instru‐
mentgruppen. Ett meddelande visas
dessutom i förarinformations‐
centralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Avancerad parkeringshjälp
9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatiskt in bilen i parker‐
ingsfickan.

Körning och hantering189StörningVid fel visas ett meddelande på
Colour Info Display och en ljudsignal
avges.
Vid fel på servostyrningen tänds
H och ett meddelande visas på
förarinformationscentralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna detek‐
terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐ ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.

190Körning och hanteringFör funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
Inkoppling
Colour Info Display: Tryck på Í. Välj
körfunktioner på infodisplayen och
sedan Dödvinkelgivare . Aktivera
funktionen.
B lyser grönt i instrumentgruppen för
att bekräfta funktionen.
Funktionalitet
När systemet upptäcker en bil i döda
vinkeln under framåtkörning tänds en
lampa i den aktuella ytterbackspe‐ geln.
Lampan tänds omedelbart när bilen körs om.
Lampan tänds efter en fördröjning när bilen långsamt passerar en annan bil.
Förutsättningar
Följande villkor måste vara uppfyllda
för att systemet ska fungera korrekt:
● Alla bilar rör sig i samma riktning och i angränsande körfält.
● Den egna bilens hastighet är mellan 12 och 140 km/h.
● En bil passeras med en hastig‐ hetsskillnad på mindre än
10 km/h.
● En annan bil passerar med en hastighetsskillnad på mindre än
25 km/h.
● Trafikflödet är normalt.
● Bilen körs på en rak eller någor‐ lunda kurvig väg.
● Bilen får inte dra en släpvagn. ● Givarna får inte vara täckta av lera, is eller snö.
● Varningszonerna i dörrspeglarna
eller avkänningsområdena påden främre och bakre stötfång‐
aren får inte vara täckta med
självhäftande etiketter eller andra föremål.

Körning och hantering191Ingen varning ges i följande situatio‐ner:
● Om föremål som inte rör sig, t.ex.
parkerade bilar, hinder, gatube‐
lysning, vägmärken finns i närhe‐ ten.
● Bilar som rör sig i motsatt rikt‐ ning.
● Vid körning på en slingrig väg eller i en skarp kurva.
● Om bilen kör om eller blir omkörd
av en mycket lång bil, t.ex. en lastbil eller buss, som upptäcks idöda vinkeln bakom bilen och
samtidigt finns i förarens synfält
framför bilen.
● Vid mycket tung trafik kan bilar som upptäcks framför och bakombilen förväxlas med en lastbil
eller ett stationärt föremål.
● När omkörningen sker för fort.
Frånkoppling Du kan stänga av systemet under
Personliga inställningar 3 117. B
slocknar då i instrumentgruppen.
Dessutom hörs en ljudsignal.Inställningen sparas i minnet när
tändningen slås av.
Systemet inaktiveras automatiskt vid bogsering av en elektriskt ansluten
släpvagn.
Vid ogynnsamma väderförhållanden
som kraftigt regn kan felaktiga regi‐
streringar ske.
Störning Om ett fel uppstår blinkar B en stund
på instrumentpanelen, R tänds och
ett displaymeddelande visas. Låt en
verkstad åtgärda orsaken till stör‐
ningen.
Panoramavysystem Detta system gör att utsikten över
bilens omgivning nästan visas som
en 180° bild på infodisplayen, som ett
fågelperspektiv.
Systemet använder: ● den bakre kameran, som är monterad i bakluckan
● ultraljudsparkeringssensorer i den bakre stötfångaren
Skärmen på infodisplayen är uppde‐
lad i två delar. Till höger visas vyn
ovanifrån och till vänster visas vyn
bakifrån. Parkeringssensorerna
kompletterar informationen om vyn
ovanifrån.
Inkoppling Panoramavysystemet aktiveras när: ● backväxeln läggs i
● bilen körs med en hastighet upp till 10 km/h

192Körning och hanteringFunktionalitet
Olika vyer kan väljas i skärmens vänstra del. Du kan när som helst
ändra vy under en manöver genom
att peka på fältet längst ner till vänster på skärmen:
● Bakifrånvy
● Autoläge
● Zoomvy
● 180° vy
Displayen uppdateras omedelbart med den vy som väljs.
AUTO-läget är aktiverat som stan‐
dard. I det här läget väljer systemet
den bästa vyn (standard eller zoom) enligt informationen från parkerings‐
sensorerna.
Dessa inställningar sparas i minnet
när tändningen slås av.
Bakifrånvy
Området bakom bilen visas på
skärmen. De vertikala linjerna visar
bilens bredd med utfällda speglar.
Linjernas riktning ändras i förhållande
till rattens position.Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens bakre stötfångare.
De övre horisontella linjerna repre‐
senterar avstånd på cirka 1 och 2 m från kanten på bilens bakre stötfång‐
are.
Denna vy är tillgänglig i AUTO-läget
eller i menyn för val av vy.
Autoläge
Detta läge är aktiverat som standard.
Med hjälp av sensorer i den bakre
stötfångaren ändras den automatiska vyn från en vy bakifrån till en vy ovan‐
ifrån när bilen närmar sig ett hinder
under en manöver.
Zoomvy
Kameran registrerar bilens närmaste
omgivning under manövern och ger
en vy från bilens bakre ovansida, så
att föraren lättare kan manövrera runt
hinder i närheten av bilen. Denna vy
är tillgänglig i AUTO-läget eller i
menyn för val av vy.180° vy
180-gradersvyn underlättar backning
ut från en parkeringsplats genom att göra det möjligt för föraren att se bilar,
fotgängare och cyklister som närmar
sig. Det rekommenderas inte att
denna vy används under en hel
manöver. Den består av tre områden:
vänster (1), mitt (2) och höger (3).
Denna vy är endast tillgänglig från
menyn för val av vy.

194Körning och hanteringsensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt bilen innan du kör.
Tändning
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckan
eller den vänstra bakdörren.
Kameran visar ett begränsat område.
Avstånden på den bild som visas skil‐ jer sig från de faktiska avstånden.
Riktlinjer
Dynamiska hjälplinjer är vågräta linjer med en meters mellanrum som proji‐ceras på bilden för att ange avståndet
till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Inaktivering av hjälplinjer
Infodisplay 3 113.
Personliga inställningar 3 117.
Frånkoppling
Kameran stängs av när en framåtvä‐
xel läggs i.
Systemets begränsningar
Backkameran fungerar eventuellt inte
korrekt när:
● omgivningen är mörk
● helljusstrålkastarna lyser rakt in i kameralinserna
● om vädret begränsar sikten, t.ex.
i dimma, regn eller snö.
● kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med
vatten och torka med en mjuk
trasa.
● bakluckan öppnas
● bilen bogserar en elektriskt ansluten släpvagn, cykelhållare
etc.
● bilen har blivit påkörd bakifrån
● det förekommer extrema tempe‐ raturväxlingar

Bilvård223
Ta bort luckan genom att dra högst
upp till vänster och sedan på höger sida.
NrStrömkrets1Induktiv laddning, kopplingskon‐
takt, stötdämparreglering, servo‐ styrning, dieselavgassystem,
innerbackspegel4Signalhorn6Vindrutespolare7Eluttag bak10Dörrlås12Diagnoskontakt, matningstrans‐
formator13Head-up-display, klimat‐
reglering, infotainmentsystem14Stöldlarm, telematikenhet15Automatisk växellåda, instru‐
mentgrupp, klimatreglering16Startmotor, matningstransfor‐
mator17Instrumentgrupp19Släpvagnskontakt, rattreglageNrStrömkrets21Stöldskyddssystem, strömbry‐
tare22Backkamera, regn- och ljus‐
sensor23Bältespåminnare, styrenhet för
specialfordon, start-stopp, släp‐
vagnskontakt24Parkeringshjälp, infotainment‐
system, backkamera, kamera för döda vinkeln25Airbag26Rattvinkelgivare27Parkeringsvärmare29Infotainmentsystem31–32Eluttag34Parkeringshjälp, innerback‐
spegel

Kundinformation263Bildatainspelning och
sekretess
Händelsedatainspelare Elektroniska styrenheter är installe‐
rade i din bil. Styrenheterna bearbetar
data som tas emot av bilens givare eller data som de genererar själva
eller utbyter sinsemellan. Vissa styr‐
enheter är nödvändiga för att din bil
ska fungera säkert, en del hjälper dig
när du kör (förarassistanssystem),
medan andra tillhandahåller komfort-
eller infotainmentfunktioner.
Följande innehåller allmän informa‐
tion om databehandling i bilen. Du
hittar ytterligare information om vilka
specifika data som laddas upp, lagras
och vidarebefordras till tredje part och
för vilket ändamål detta görs i din bil
under nyckelordet dataskydd i nära
anslutning till referenserna för de
aktuella funktionella egenskaperna i
den relevanta bruksanvisningen eller
under de allmänna försäljningsvillko‐
ren. Dessa finns också tillgängliga på
Internet.Driftdata i bilen
Styrenheterna bearbetar data för drift
av bilen.
Dessa data inkluderar till exempel: ● information om fordonsstatus (t.ex. hastighet, rörelsefördröj‐
ning, sidoacceleration, rotations‐
hastighet, "säkerhetsbälten på")
● omgivningsförhållanden (t.ex. temperatur, regnsensor,
avståndsgivare)
Dessa data lagras som regel tillfälligt,
dvs. inte längre än en driftscykel och
bearbetas endast i själva bilen. Styr‐
enheter lagrar ofta data (t.ex. bilnyck‐
eln). Denna lagring används för att
göra det möjligt att tillfälligt eller
permanent dokumentera information
om bilens tillstånd, komponentspän‐
ning, underhållskrav samt tekniska
händelser och fel.Beroende på bilens tekniska utrust‐
ningsnivå lagras följande data:
● statuslägen för systemkompo‐ nenter (t.ex påfyllningsnivå,
däcktryck, batteristatus)
● fel och defekter hos viktiga systemkomponenter (t.ex.
lampor, bromsar)
● systemreaktioner i särskilda körsituationer (t.ex utlösning av
krockkudde, aktivering av stabili‐
tetskontrollssystem)
● information om händelser som skadar bilen
● laddningsstatus och uppskattad räckvidd för elbilars högspän‐
ningsbatterier.
I särskilda fall (t.ex. om bilen har upptäckt ett fel) kan det vara nödvän‐ digt att spara data som annars skulle
försvinna.
När du använder tjänster (t.ex. repa‐
rationer och service) kan sparade
driftsdata läsas tillsammans med
VIN-koden och användas vid behov.
Personal som arbetar för servicenät‐ verket (t.ex. garage eller tillverkare)
