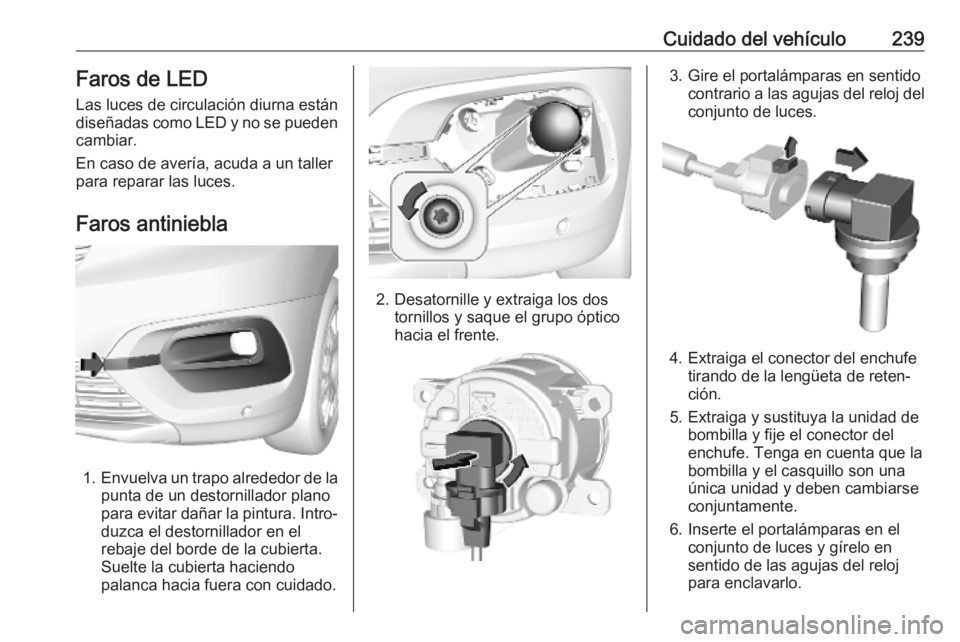

Cuidado del vehículo239Faros de LEDLas luces de circulación diurna están
diseñadas como LED y no se pueden
cambiar.
En caso de avería, acuda a un taller
para reparar las luces.
Faros antiniebla
1. Envuelva un trapo alrededor de la
punta de un destornillador plano
para evitar dañar la pintura. Intro‐
duzca el destornillador en el
rebaje del borde de la cubierta. Suelte la cubierta haciendo
palanca hacia fuera con cuidado.
2. Desatornille y extraiga los dos tornillos y saque el grupo óptico
hacia el frente.
3. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
4. Extraiga el conector del enchufe tirando de la lengüeta de reten‐
ción.
5. Extraiga y sustituya la unidad de bombilla y fije el conector del
enchufe. Tenga en cuenta que la
bombilla y el casquillo son una
única unidad y deben cambiarse
conjuntamente.
6. Inserte el portalámparas en el conjunto de luces y gírelo en
sentido de las agujas del reloj
para enclavarlo.

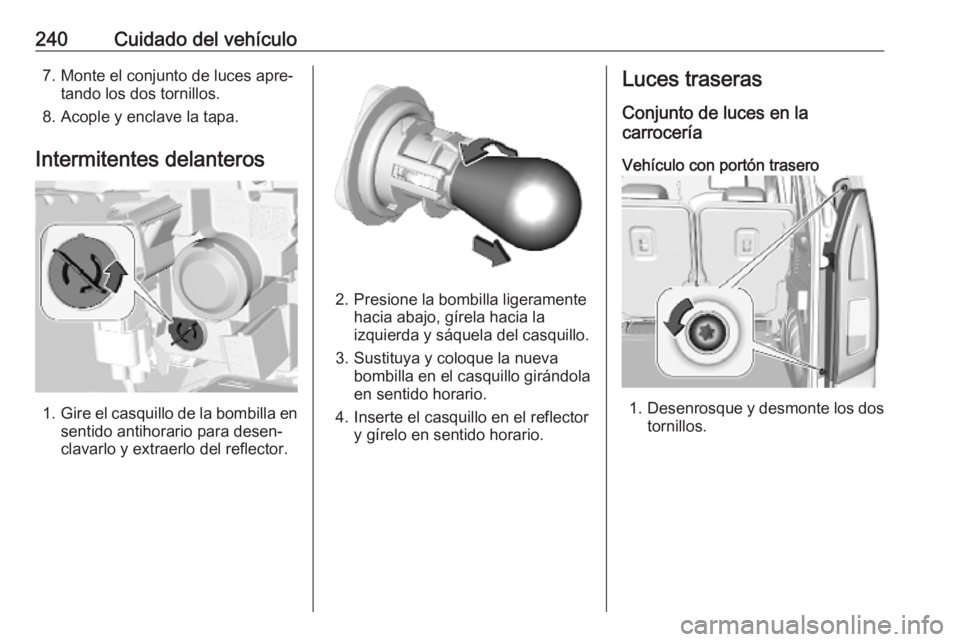

240Cuidado del vehículo7. Monte el conjunto de luces apre‐tando los dos tornillos.
8. Acople y enclave la tapa.
Intermitentes delanteros
1. Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo y extraerlo del reflector.
2. Presione la bombilla ligeramente hacia abajo, gírela hacia la
izquierda y sáquela del casquillo.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luces traseras
Conjunto de luces en la
carrocería
Vehículo con portón trasero
1. Desenrosque y desmonte los dos
tornillos.

Cuidado del vehículo241

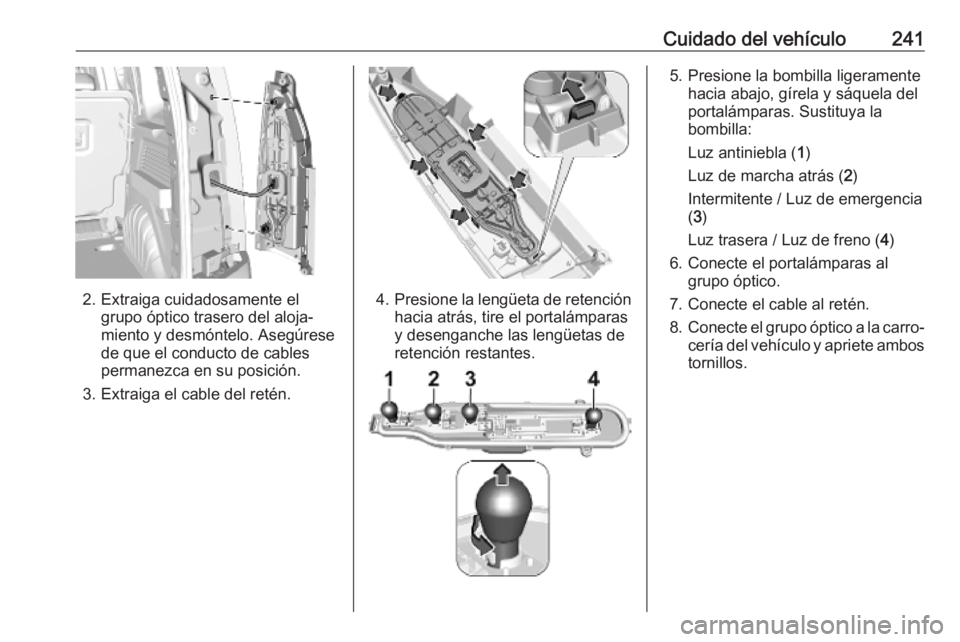

2. Extraiga cuidadosamente elgrupo óptico trasero del aloja‐
miento y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
3. Extraiga el cable del retén.4. Presione la lengüeta de retención
hacia atrás, tire el portalámparas
y desenganche las lengüetas de
retención restantes.
5. Presione la bombilla ligeramente hacia abajo, gírela y sáquela del
portalámparas. Sustituya la
bombilla:
Luz antiniebla ( 1)
Luz de marcha atrás ( 2)
Intermitente / Luz de emergencia
( 3 )
Luz trasera / Luz de freno ( 4)
6. Conecte el portalámparas al grupo óptico.
7. Conecte el cable al retén.
8. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete ambos tornillos.

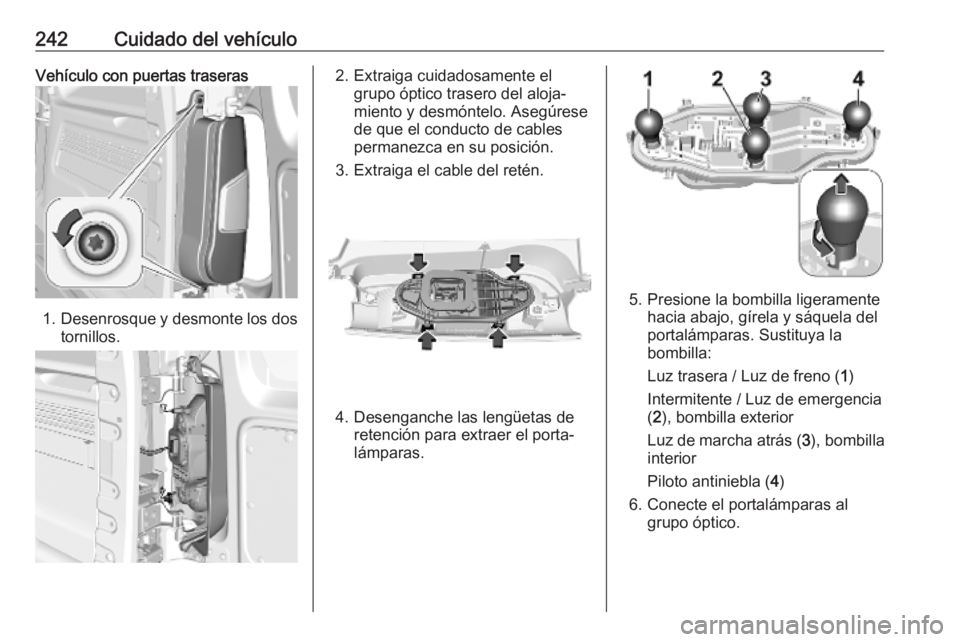

242Cuidado del vehículoVehículo con puertas traseras
1.Desenrosque y desmonte los dos
tornillos.
2. Extraiga cuidadosamente el grupo óptico trasero del aloja‐
miento y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
3. Extraiga el cable del retén.
4. Desenganche las lengüetas de retención para extraer el porta‐
lámparas.
5. Presione la bombilla ligeramente hacia abajo, gírela y sáquela del
portalámparas. Sustituya la
bombilla:
Luz trasera / Luz de freno ( 1)
Intermitente / Luz de emergencia
( 2 ), bombilla exterior
Luz de marcha atrás ( 3), bombilla
interior
Piloto antiniebla ( 4)
6. Conecte el portalámparas al grupo óptico.

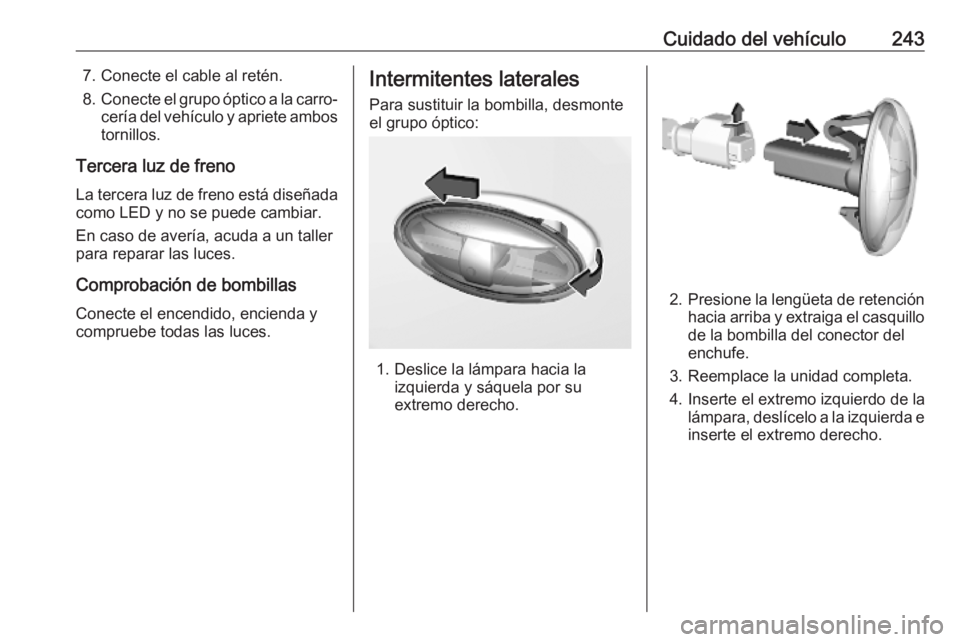

Cuidado del vehículo2437. Conecte el cable al retén.
8. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete ambos
tornillos.
Tercera luz de freno La tercera luz de freno está diseñadacomo LED y no se puede cambiar.
En caso de avería, acuda a un taller
para reparar las luces.
Comprobación de bombillas
Conecte el encendido, encienda y compruebe todas las luces.Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Presione la lengüeta de retención
hacia arriba y extraiga el casquillo
de la bombilla del conector del
enchufe.
3. Reemplace la unidad completa.
4. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda einserte el extremo derecho.

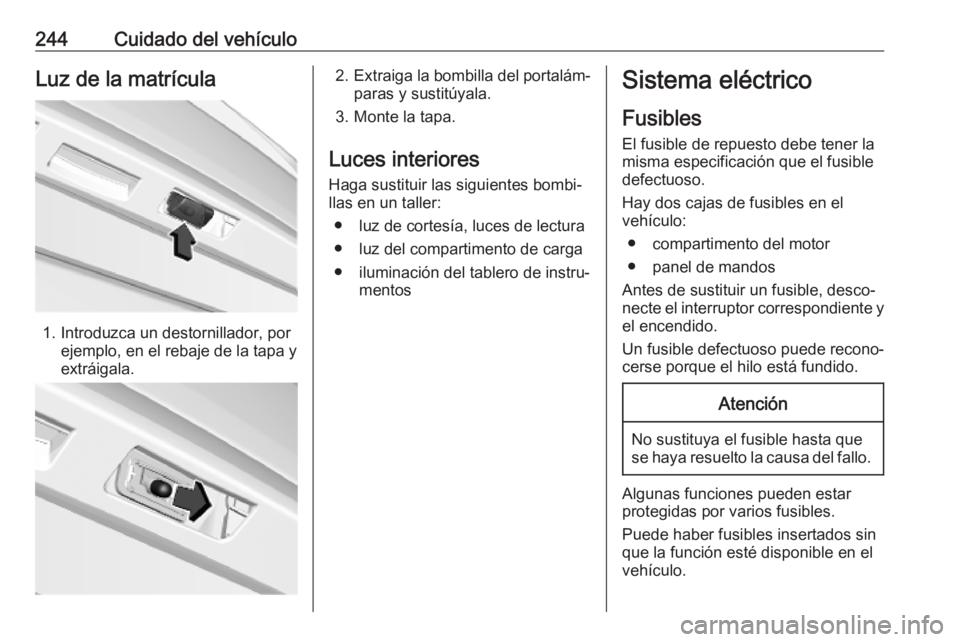

244Cuidado del vehículoLuz de la matrícula
1. Introduzca un destornillador, porejemplo, en el rebaje de la tapa y
extráigala.
2. Extraiga la bombilla del portalám‐
paras y sustitúyala.
3. Monte la tapa.
Luces interiores Haga sustituir las siguientes bombi‐
llas en un taller:
● luz de cortesía, luces de lectura
● luz del compartimento de carga
● iluminación del tablero de instru‐ mentosSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
Antes de sustituir un fusible, desco‐ necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

Cuidado del vehículo245

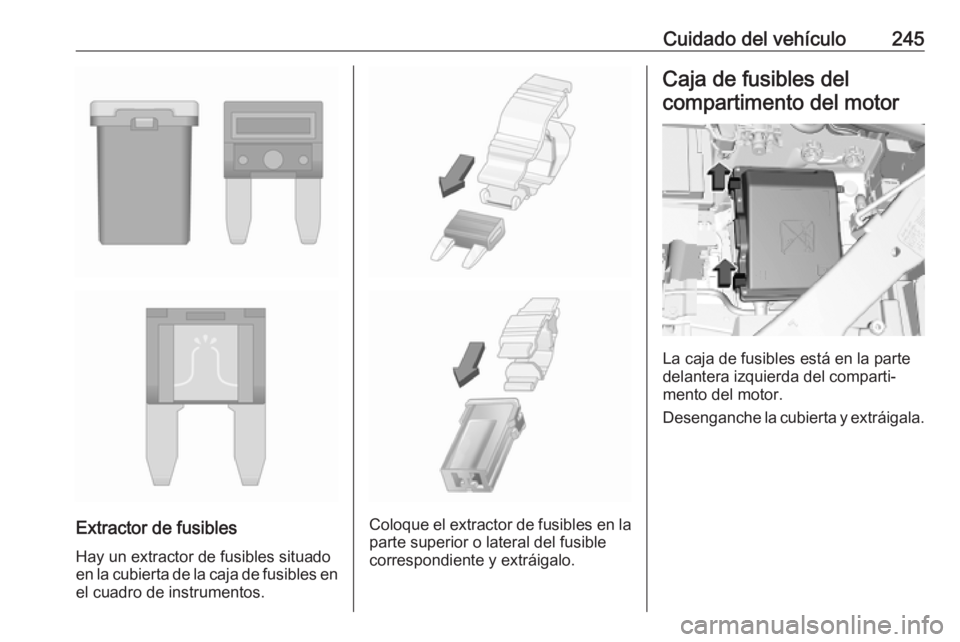

Extractor de fusibles
Hay un extractor de fusibles situado
en la cubierta de la caja de fusibles en el cuadro de instrumentos.Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.

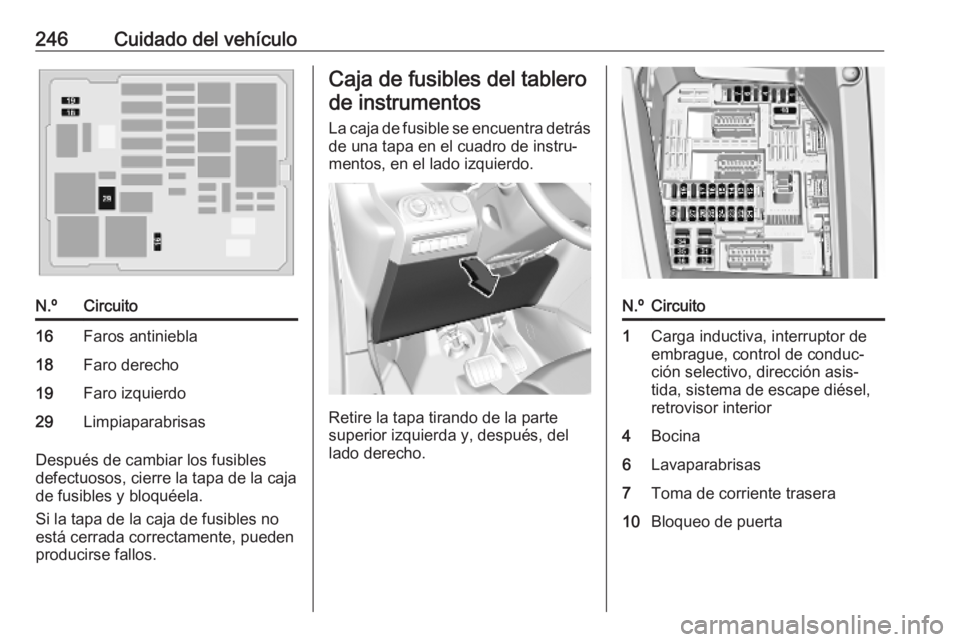

246Cuidado del vehículoN.ºCircuito16Faros antiniebla18Faro derecho19Faro izquierdo29Limpiaparabrisas
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y bloquéela.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
La caja de fusible se encuentra detrásde una tapa en el cuadro de instru‐
mentos, en el lado izquierdo.
Retire la tapa tirando de la parte
superior izquierda y, después, del lado derecho.
N.ºCircuito1Carga inductiva, interruptor de
embrague, control de conduc‐
ción selectivo, dirección asis‐
tida, sistema de escape diésel,
retrovisor interior4Bocina6Lavaparabrisas7Toma de corriente trasera10Bloqueo de puerta

Cuidado del vehículo247N.ºCircuito12Conector de diagnóstico, trans‐
formador de fuente de alimenta‐
ción13Pantalla virtual, climatización,
sistema de infoentretenimiento14Sistema de alarma antirrobo,
unidad telemática15Cambio automático, cuadro de
instrumentos, climatización16Motor de arranque, transfor‐
mador de fuente de alimenta‐
ción17Cuadro de instrumentos19Toma del remolque, mandos en
el volante21Sistema antirrobo, botón de
encendido22Cámara retrovisora, sensor de
lluvia y luzN.ºCircuito23Recordatorio del cinturón de
seguridad, módulo de control del
vehículo especial, arranque-
parada, toma de remolque24Asistente de aparcamiento,
sistema de infoentretenimiento,
cámara retrovisora, cámara de
punto ciego lateral25Airbag26Sensor del ángulo de dirección27Calefactor de estacionamiento29Sistema de infoentretenimiento31–32Toma de corriente34Asistente de aparcamiento,
retrovisor interior35Conector de diagnóstico, regu‐
lación del alcance de los faros,
parabrisas térmico, climatiza‐
ción36Luces interiores, puerto USBHerramientas del
vehículo
Herramientas Vehículos con rueda de repuesto
Abra la cubierta del portaobjetos de la
zona de los pies 3 79.

248Cuidado del vehículo

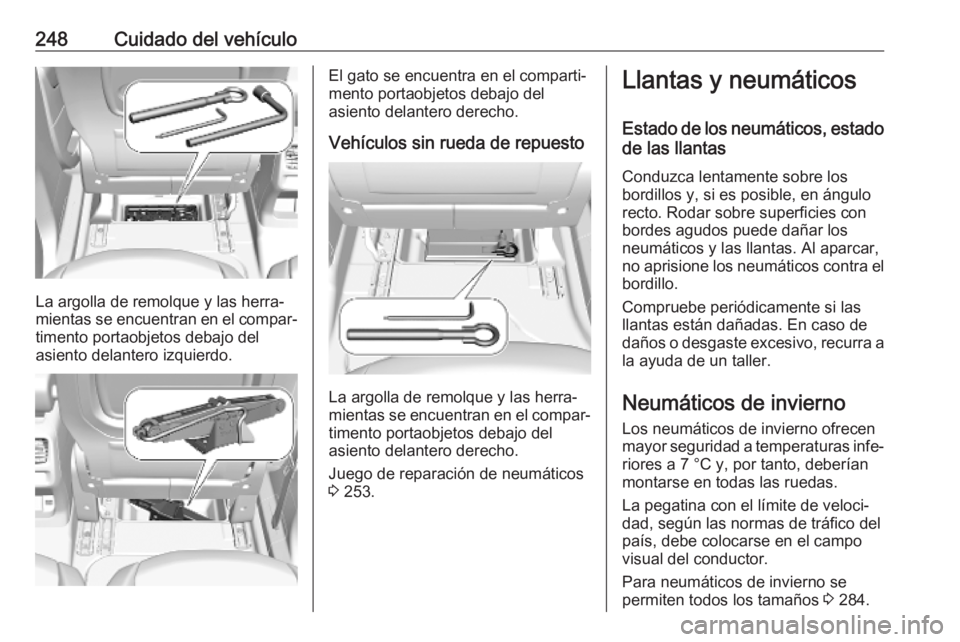

La argolla de remolque y las herra‐
mientas se encuentran en el compar‐ timento portaobjetos debajo del
asiento delantero izquierdo.
El gato se encuentra en el comparti‐
mento portaobjetos debajo del
asiento delantero derecho.
Vehículos sin rueda de repuesto
La argolla de remolque y las herra‐
mientas se encuentran en el compar‐ timento portaobjetos debajo del
asiento delantero derecho.
Juego de reparación de neumáticos
3 253.
Llantas y neumáticos
Estado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Para neumáticos de invierno se
permiten todos los tamaños 3 284.
