204Condução e funcionamentoActivação
Além dos sensores de
estacionamento traseiros, os
sensores de estacionamento
dianteiros são acionados quando é
detetado um obstáculo à frente e a
velocidade do veículo é inferior a
10 km/h.
Mostrador de informação gráfica: O
sistema está pronto a funcionar
quando o LED no botão dos sensores de estacionamento ¼ não está
aceso.
Mostrador de informação a cores: A
ativação dos sensores de
estacionamento é feita no 3 127.
Indicação
O sistema avisa o condutor através de avisos sonoros contra obstáculos
potencialmente perigosos à frente do
veículo e atrás do veículo.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, ouvirá sinais acústicos de
aviso no interior do veículo do
respectivo lado. O intervalo entre os sinais acústicos diminui à medida que
o veículo se aproxima desseobstáculo. Quando a distância for
inferior a aprox. 30 cm, o sinal
acústico torna-se contínuo.
Além disso, a distância até
obstáculos à retaguarda e à frente é
mostrada através de linhas de
distância variáveis no Visor de
informação 3 123.
Se o veículo parar durante mais de 3 segundos com uma velocidade de
marcha em frente engatada, se a caixa de velocidades automática
estiver na posição P ou se não forem
detetados mais obstáculos, não são
emitidos sinais sonoros de aviso.
Desactivação
O sistema é desativado
automaticamente quando a
velocidade do veículo excede
10 km/h aplicando o travão de mão
elétrico ou premindo o botão dos
sensores de estacionamento ¼.
Mostrador de informação gráfica: O
sistema é desligado quando o LED no
botão dos sensores de
estacionamento ¼ está aceso.
Mostrador de informação a cores:
Desativar os sensores de
estacionamento no 3 127.
Sensores de estacionamento
dianteiros-traseiros-laterais
Os sensores de estacionamento
dianteiros-traseiros-laterais medem a
distância entre o veículo e obstáculos à frente, atrás e nos lados do veículo.Informa e avisa o condutor através de
sinais acústicos e uma indicação no
mostrador.
O sistema funciona com sensores de
estacionamento ultrassónicos nos
para-choques traseiro e dianteiro e
nos flancos do veículo.

Condução e funcionamento205ActivaçãoAlém dos sensores de
estacionamento traseiros e dos
sensores dianteiros-traseiros, os
sensores de estacionamento
dianteiros-traseiros-laterais são
acionados quando o sistema deteta
obstáculos fixos situados num ou de
ambos os lados do veículo.
Mostrador de informação gráfica: O
sistema está pronto a funcionar
quando o LED no botão dos sensores
de estacionamento ¼ não está
aceso.
Mostrador de informação a cores: A
ativação dos sensores de
estacionamento é feita no 3 127.
Indicação
O sistema avisa o condutor através
de sinais sonoros contra obstáculos
potencialmente perigosos à frente,
atrás e nos lados do veículo.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, ouvirá sinais acústicos de
aviso no interior do veículo do
respectivo lado. O intervalo entre os
sinais acústicos diminui à medida queo veículo se aproxima desse
obstáculo. Quando a distância for
inferior a aprox. 30 cm, o sinal
acústico torna-se contínuo.
Além disso, a distância até
obstáculos à retaguarda, à frente e
laterais é mostrada através de linhas
de distância variáveis no Mostrador
de informação a cores 3 123.
Desactivação O sistema é desativado
automaticamente quando a
velocidade do veículo excede
10 km/h aplicando o travão de mão
elétrico ou premindo o botão dos
sensores de estacionamento ¼.
Mostrador de informação gráfica: O
sistema é desligado quando o LED no
botão dos sensores de
estacionamento ¼ está aceso.
Mostrador de informação a cores:
Desativar os sensores de
estacionamento no 3 127.
Limitações do sistema Em caso de avaria ou se o sistema
não funcionar temporariamente,
p. ex. devido a um nível de ruído
externo elevado ou outros fatores de
interferência, H acende-se no
conjunto de instrumentos. É
apresentada uma mensagem no
Centro de Informação do Condutor.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de

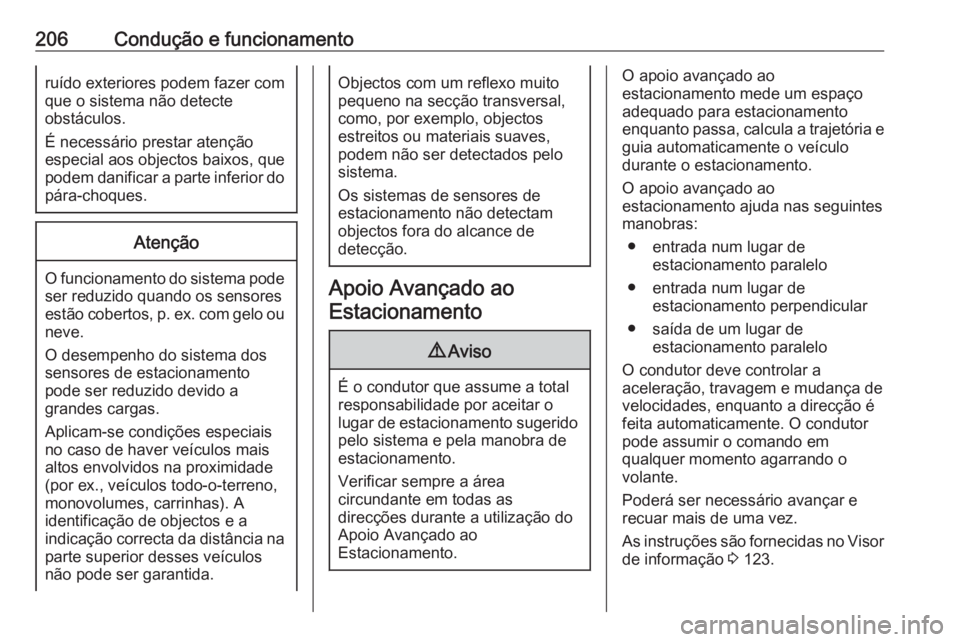

206Condução e funcionamentoruído exteriores podem fazer com
que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Apoio Avançado ao
Estacionamento
9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O apoio avançado ao
estacionamento mede um espaço
adequado para estacionamento
enquanto passa, calcula a trajetória e guia automaticamente o veículo
durante o estacionamento.
O apoio avançado ao
estacionamento ajuda nas seguintes
manobras:
● entrada num lugar de estacionamento paralelo
● entrada num lugar de estacionamento perpendicular
● saída de um lugar de estacionamento paralelo
O condutor deve controlar a
aceleração, travagem e mudança de
velocidades, enquanto a direcção é
feita automaticamente. O condutor
pode assumir o comando em
qualquer momento agarrando o
volante.
Poderá ser necessário avançar e recuar mais de uma vez.
As instruções são fornecidas no Visor
de informação 3 123.

Condução e funcionamento207O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.
Entrada num lugar de
estacionamento paralelo
Activação
Reduzir a velocidade do veículo para
menos de 30 km/h.
Mostrador de informação a cores:
para procurar um lugar de
estacionamento, ativar o sistema
premindo Í. Selecionar Funções de
condução no Visor de informação,
seguido de Sensores de
estacionamento . Selecionar Entrar
no lugar de estacionamento paralelo .
Selecionar o lado de estacionamento ligando a luz de mudança de direção
do respetivo lado.
A distância paralela permitida entre o
veículo e uma fila de carros
estacionados situa-se entre 0,5 m e
1,5 m.
Para entrar num lugar de
estacionamento paralelo, o
comprimento mínimo do lugar deveser igual ao comprimento do veículo
mais 0,6 m. O sistema não identifica
lugares que sejam claramente
menores ou maiores do que o
veículo.
Quando é detetado um lugar vago, é
apresentada uma indicação visual no Visor de informação e emitido umprimeiro sinal acústico. Avançar
lentamente para a frente. Quando for
emitido o segundo sinal sonoro, parar
o veículo, selecionar a marcha-atrás, soltar o volante e iniciar o movimentolentamente. É fornecida uma
indicação visual no Visor de
informação.
Avançar e recuar respeitando os
avisos nos sensores de
estacionamento até ser indicado o fim da manobra.
Entrada num lugar de
estacionamento perpendicular
Activação
Mostrador de informação a cores: ao
procurar um lugar de
estacionamento, ativar o sistema
premindo Í. Selecionar Funções de
condução no Visor de informação,
seguido de Sensores de
estacionamento . Selecionar Entrar
no lugar de estacionamento .

208Condução e funcionamentoReduzir a velocidade do veículo paramenos de 30 km/h.
Selecionar o lado de estacionamento ligando a luz de mudança de direção
do respetivo lado.
A distância paralela permitida entre o
veículo e uma fila de carros
estacionados situa-se entre 0,5 m e
1,5 m.
Para entrar num lugar de
estacionamento perpendicular, a
largura mínima do lugar deve ser
igual à largura do veículo mais
0,7 m. Quando forem encontrados
vários lugares sucessivos, o veículo
é encaminhado para o último.Quando é detetado um lugar vago, é
apresentada uma indicação visual no Visor de informação e emitido umsinal acústico. Parar o veículo,
selecionar a marcha-atrás, soltar o
volante e iniciar o movimento sem
ultrapassar os 7 km/h.
Avançar e recuar conforme solicitado respeitando os avisos dos sensores
de estacionamento e prestando
atenção aos sinais acústicos até ser
indicado o fim da manobra. Depois de
concluir, $ apaga-se no conjunto de
instrumentos.
Durante a manobra de
estacionamento, o sistema é
desativado automaticamente quando o veículo se situar a 50 cm de um
obstáculo.
Saída de um lugar de
estacionamento paralelo
Activação
Mostrador de informação a cores: ao
sair de um lugar de estacionamento
paralelo, ativar o sistema premindo
Í . Selecionar Funções de
condução no Visor de informação,
seguido de Sensores de
estacionamento . Selecionar Sair do
lugar de estacionamento paralelo .
Selecionar o lado de saída ligando a
respetiva luz de mudança de direção.
Engatar a marcha-atrás ou uma
velocidade de marcha em frente,
soltar o volante e iniciar o movimento sem ultrapassar os 5 km/h.

Condução e funcionamento209
Avançar e recuar respeitando os
avisos nos sensores de
estacionamento até ser indicado o fim da manobra. A manobra é
concluída quando as rodas dianteiras do veículo estão fora do lugar de
estacionamento.
Após a desativação, verificar o
controlo do veículo.
Indicação de amostragem
As instruções no mostrador indicam: ● dicas gerais e mensagens de aviso
● a exigência de parar o veículo quando é detectado um lugar de
estacionamento
● a direcção da condução durante a manobra de estacionamento
● o pedido para engatar a marcha-
-atrás ou a primeira velocidade
● o pedido para parar ou conduzir lentamente
● a conclusão bem-sucedida da manobra de estacionamento
indicada pelo aparecimento de
um símbolo e de um sinal sonoro
● o cancelamento de uma manobra de estacionamento
Desactivação
A manobra atual com os sensores de
estacionamento é cancelada através
do botão para voltar ao ecrã anterior
no Visor de informação. Para
desativar completamente o sistema,
premir ¼ na consola central.O sistema é desativado
automaticamente:
● se a ignição for desligada● se parar o motor
● se não for iniciada nenhuma manobra no espaço de 5 minutosapós a seleção do tipo de
manobra
● após uma paragem prolongada do veículo durante uma manobra
● se o Controlo eletrónico de estabilidade for acionado
● se a velocidade do veículo ultrapassar o limite indicado
● se o condutor interromper o movimento do volante
● após sete manobras para entrar num lugar de estacionamento
perpendicular (uma manobra
consiste num movimento para
trás ou em frente)
● após dez manobras para entrar ou sair de um lugar de
estacionamento paralelo
● ao abrir uma porta ou a bagageira

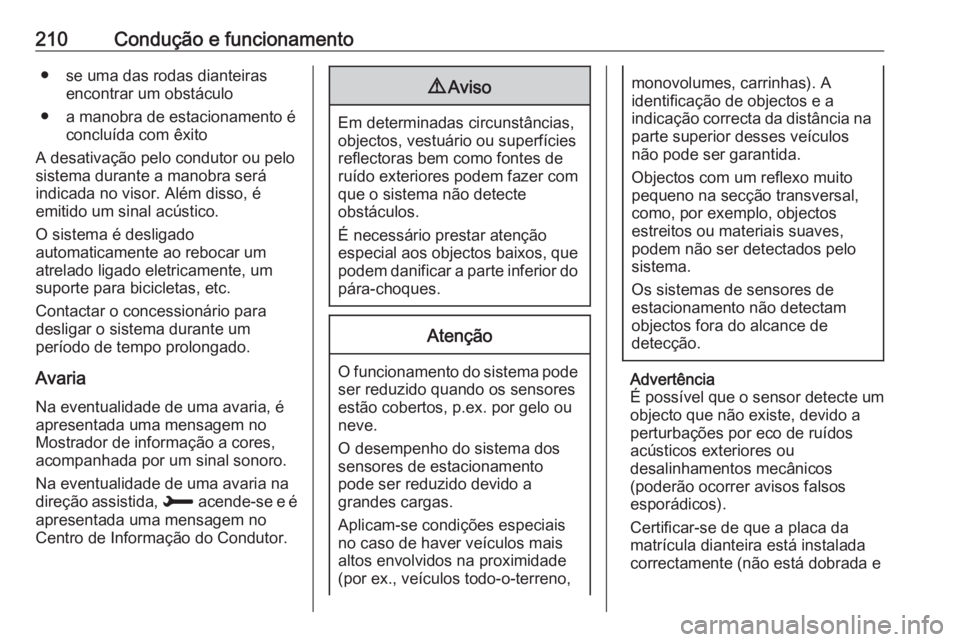

210Condução e funcionamento● se uma das rodas dianteirasencontrar um obstáculo
● a manobra de estacionamento é concluída com êxito
A desativação pelo condutor ou pelo
sistema durante a manobra será
indicada no visor. Além disso, é
emitido um sinal acústico.
O sistema é desligado
automaticamente ao rebocar um
atrelado ligado eletricamente, um
suporte para bicicletas, etc.
Contactar o concessionário para
desligar o sistema durante um
período de tempo prolongado.
Avaria
Na eventualidade de uma avaria, é
apresentada uma mensagem no
Mostrador de informação a cores,
acompanhada por um sinal sonoro.
Na eventualidade de uma avaria na
direção assistida, H acende-se e é
apresentada uma mensagem no
Centro de Informação do Condutor.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p.ex. por gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada correctamente (não está dobrada e

Condução e funcionamento211não tem espaços vazios até ao pára-
-choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de estacionamento. O sistema poderá
reconhecer uma entrada, um portão,
um pátio ou mesmo uma passadeira como lugar de estacionamento.
Depois de engatar a marcha-atrás, o sistema inicia uma manobra de
estacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Irregularidades na superfície,
por exemplo, em zonas de obras,
não são detectadas pelo sistema. O
condutor aceita a responsabilidade.
Aviso de ângulo morto
O sistema de aviso de ângulo morto
deteta e indica objetos de ambos os
lados do veículo, dentro de uma zona de "ângulo morto" especificada. O
sistema apresenta um alerta visualem cada espelho retrovisor exterior, se detetar objetos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento que
estão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Activação
Mostrador de informação a cores:
premir Í. Selecionar Funções de
condução no Visor de informação,
seguido de Sensores do ângulo
morto . Ativar a função.
B acende-se continuamente a verde
no conjunto de instrumentos para
confirmar a função.
Funcionalidade
Quando o sistema deteta um veículo
na zona de ângulo morto durante a condução em frente, acende-se umLED no respetivo espelho retrovisor
exterior.

212Condução e funcionamentoO LED acende-se imediatamente ao
ser ultrapassado.
O LED acende-se após um atraso ao ultrapassar lentamente outro veículo.
Condições de funcionamento
As seguintes condições devem estar
reunidas para o funcionamento
adequado:
● todos os veículos circulam no mesmo sentido e em faixas
adjacentes
● a velocidade do veículo está compreendida entre 12 e
140 km/h
● ultrapassagem de um veículo com uma diferença de
velocidade inferior a 10 km/h
● outro veículo está a fazer uma ultrapassagem com uma
diferença de velocidade inferior a 25 km/h
● o fluxo de tráfego é normal
● condução numa estrada reta ou ligeiramente curva
● o veículo não está a rebocar um atrelado● os sensores não estão cobertos de lama, gelo ou neve
● as zonas de aviso nos espelhos retrovisores das portas ou as
zonas de deteção nos para-
-choques dianteiro e traseiro não estão cobertas com etiquetas
adesivas ou outros objetos
Não será emitido nenhum alerta nas
seguintes condições:
● na presença de objetos imóveis (p. ex., veículos estacionados,
barreiras, candeeiros da
iluminação pública, sinais de
trânsito, etc.)
● com veículos a circular em sentido contrário
● condução numa estrada sinuosa ou numa curva apertada
● ao ultrapassar (ou ao ser ultrapassado por) um veículo
multo comprido (p. ex., camião,
autocarro, etc.) que
simultaneamente é detetado à
retaguarda no ângulo morto e aparece no campo de visão à
frente do condutor● com tráfego muito intenso: os veículos detetados à frente e
atrás são confundidos com um
camião ou um objeto parado
● ao fazer uma ultrapassagem demasiado rapidamente
Desactivação O sistema é desativado na
personalização do veículo 3 127. B
apaga-se no conjunto de
instrumentos. Além disso, é emitido
um sinal acústico.
O estado do sistema é guardado na
memória ao desligar a ignição.
O sistema é desativado
automaticamente ao rebocar um
atrelado ligado eletricamente.
Poderão ocorrer falsas deteções em
resultado de condições
meteorológicas adversas, tais como
chuva forte.

Condução e funcionamento213Avaria
Em caso de avaria, B pisca durante
alguns momentos no painel de
instrumentos, acompanhado de R e
uma mensagem do visor. Reparar a
avaria numa oficina.
Sistema de visão panorâmica
Este sistema permite apresentar as
vistas do ambiente à volta do veículo como uma imagem de praticamente
180° no Visor de informação, à
semelhança da vista obtida através
do olho de uma ave.
O sistema utiliza: ● câmara traseira, instalada na porta da bagageira
● sensores de estacionamento ultrassónicos localizados no
para-choques traseiro
O ecrã no Visor de informação está dividido em duas partes. À direita é
apresentada uma vista aérea do
veículo e à esquerda uma vista da
traseira. Os sensores de
estacionamento complementam a
informação na vista área do veículo.
Activação
O sistema de visão panorâmica é
ativado do seguinte modo:
● engrenando a marcha-atrás
● conduzindo a uma velocidade até 10 km/h
Funcionalidade
Podem ser selecionadas diferentes
vistas na parte esquerda do visor.
Alterar o tipo de vista em qualquer momento durante uma manobra
premindo o campo táctil na zona
inferior esquerda do visor:
● Vista traseira
● Modo Auto
● Vista de zoom
● Vista de 180º
O visor é atualizado imediatamente
com o tipo de vista selecionado.
O modo AUTO está ativado por
predefinição. Neste modo, o sistema
seleciona a melhor vista, padrão ou
zoom, para a visualização de acordo
com a informação dos sensores de
estacionamento.
O estado do sistema não é guardado na memória quando a ignição é
desligada.
Vista traseira
A área na retaguarda do veículo é
apresentada no ecrã. As linhas
verticais representam a largura do
