Page 101 of 277

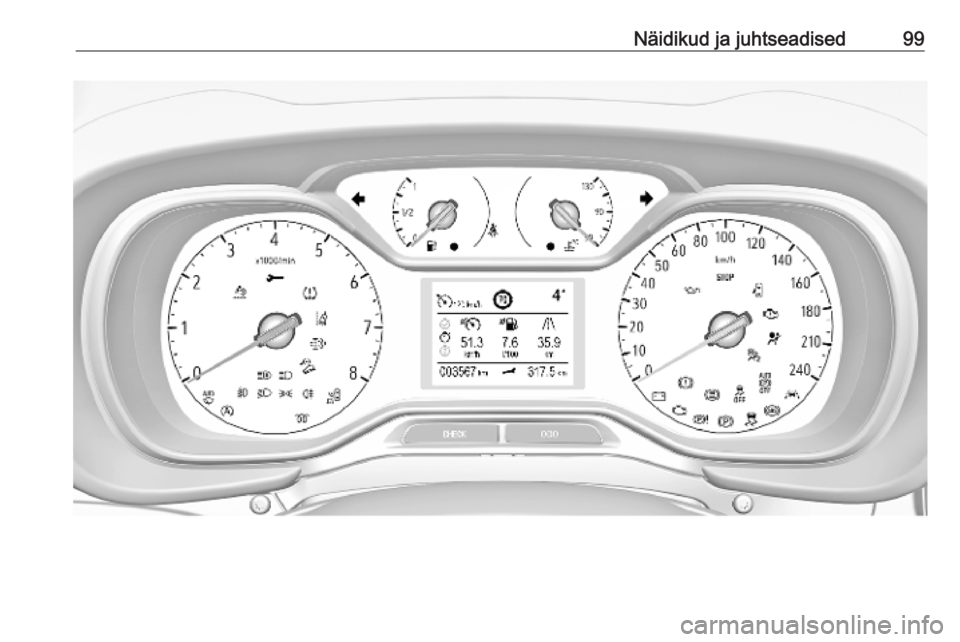

Näidikud ja juhtseadised99
Page 102 of 277

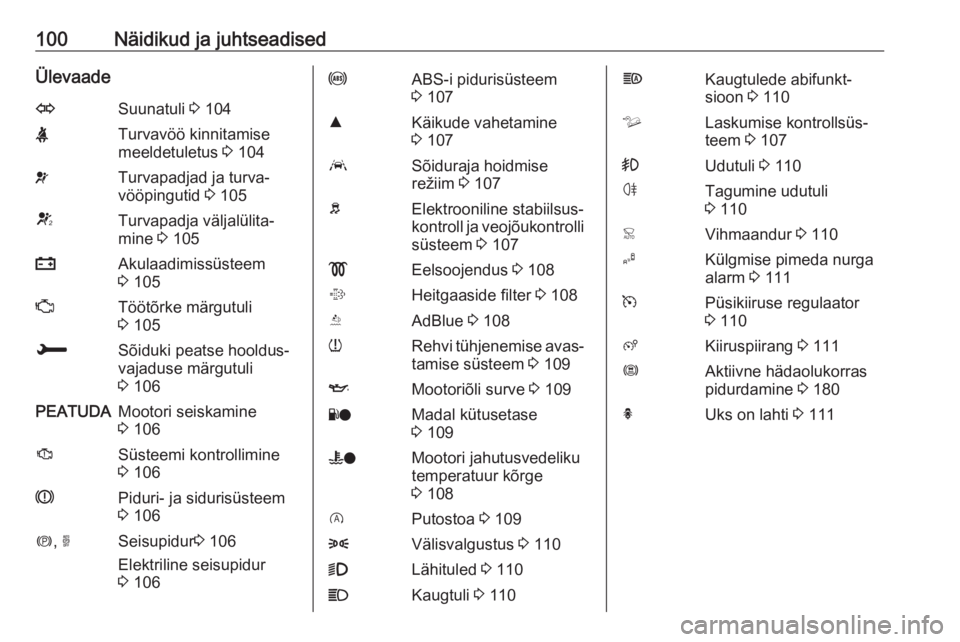

100Näidikud ja juhtseadisedÜlevaadeOSuunatuli 3 104XTurvavöö kinnitamise
meeldetuletus 3 104vTurvapadjad ja turva‐
vööpingutid 3 105VTurvapadja väljalülita‐
mine 3 105pAkulaadimissüsteem
3 105ZTöötõrke märgutuli
3 105HSõiduki peatse hooldus‐
vajaduse märgutuli
3 106PEATUDAMootori seiskamine
3 106JSüsteemi kontrollimine
3 106RPiduri- ja sidurisüsteem
3 106m , oSeisupidur 3 106
Elektriline seisupidur
3 106uABS-i pidurisüsteem
3 107RKäikude vahetamine
3 107LSõiduraja hoidmise
režiim 3 107bElektrooniline stabiilsus‐
kontroll ja veojõukontrolli
süsteem 3 107!Eelsoojendus 3 108%Heitgaaside filter 3 108YAdBlue 3 108wRehvi tühjenemise avas‐
tamise süsteem 3 109IMootoriõli surve 3 109YoMadal kütusetase
3 109WoMootori jahutusvedeliku
temperatuur kõrge
3 108DPutostoa 3 1098Välisvalgustus 3 1109Lähituled 3 110CKaugtuli 3 110fKaugtulede abifunkt‐
sioon 3 110òLaskumise kontrollsüs‐
teem 3 107>Udutuli 3 110øTagumine udutuli
3 110
3 110ßKiiruspiirang 3 111ØAktiivne hädaolukorras
pidurdamine 3 180hUks on lahti 3 111
Page 103 of 277

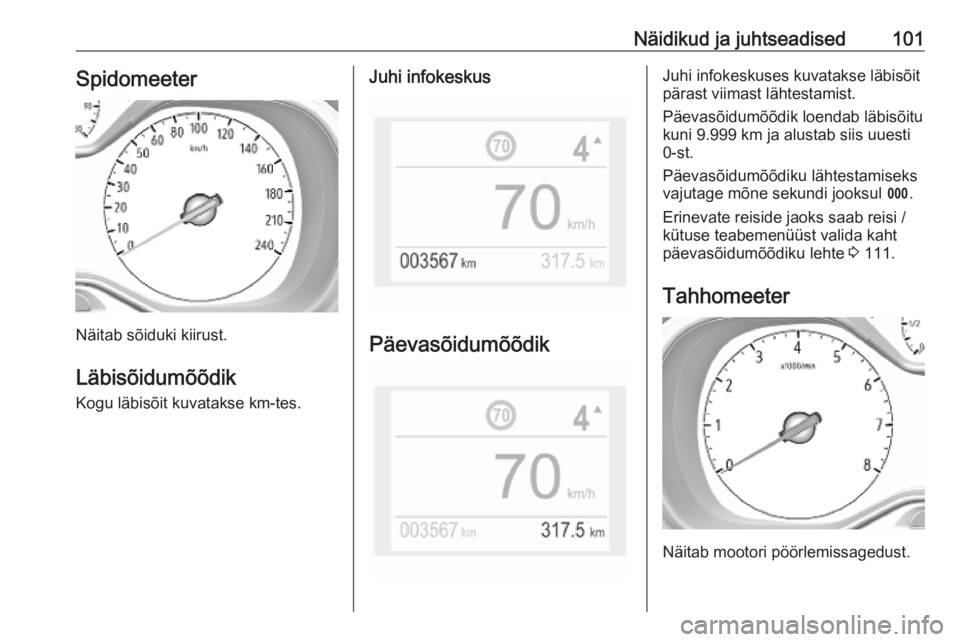

Näidikud ja juhtseadised101Spidomeeter
Näitab sõiduki kiirust.LäbisõidumõõdikKogu läbisõit kuvatakse km-tes.
Juhi infokeskus
Päevasõidumõõdik
Juhi infokeskuses kuvatakse läbisõit
pärast viimast lähtestamist.
Päevasõidumõõdik loendab läbisõitu
kuni 9.999 km ja alustab siis uuesti
0-st.
Päevasõidumõõdiku lähtestamiseks
vajutage mõne sekundi jooksul L.
Erinevate reiside jaoks saab reisi / kütuse teabemenüüst valida kaht
päevasõidumõõdiku lehte 3 111.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Page 104 of 277

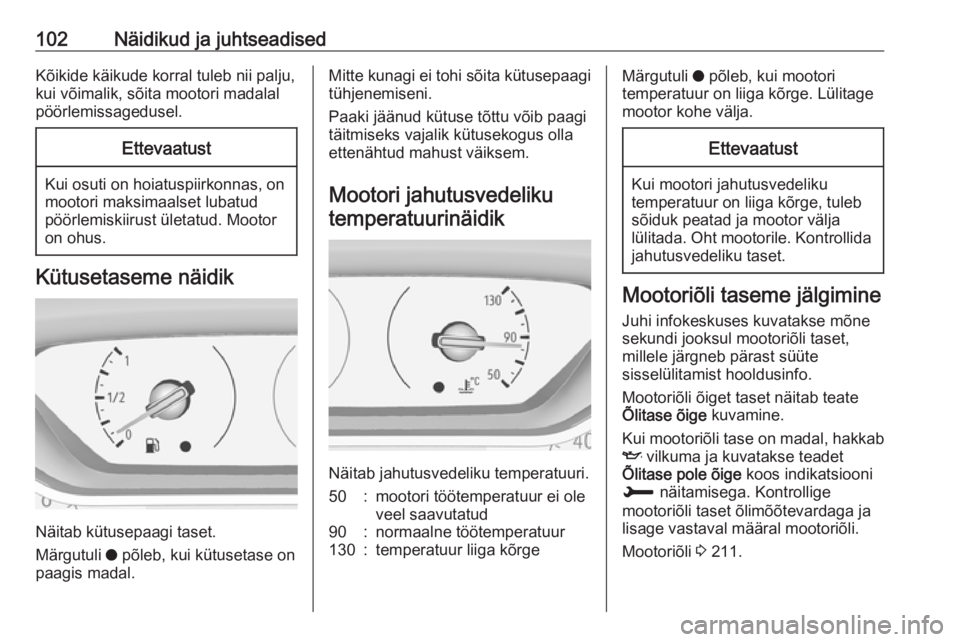

102Näidikud ja juhtseadisedKõikide käikude korral tuleb nii palju,kui võimalik, sõita mootori madalal
pöörlemissagedusel.Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusepaagi taset.
Märgutuli o põleb, kui kütusetase on
paagis madal.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Mootori jahutusvedelikutemperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
50:mootori töötemperatuur ei ole
veel saavutatud90:normaalne töötemperatuur130:temperatuur liiga kõrgeMärgutuli o põleb, kui mootori
temperatuur on liiga kõrge. Lülitage
mootor kohe välja.Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Mootoriõli taseme jälgimine
Juhi infokeskuses kuvatakse mõne
sekundi jooksul mootoriõli taset,
millele järgneb pärast süüte
sisselülitamist hooldusinfo.
Mootoriõli õiget taset näitab teate Õlitase õige kuvamine.
Kui mootoriõli tase on madal, hakkab
I vilkuma ja kuvatakse teadet
Õlitase pole õige koos indikatsiooni
H näitamisega. Kontrollige
mootoriõli taset õlimõõtevardaga ja
lisage vastaval määral mootoriõli.
Mootoriõli 3 211.
Page 105 of 277

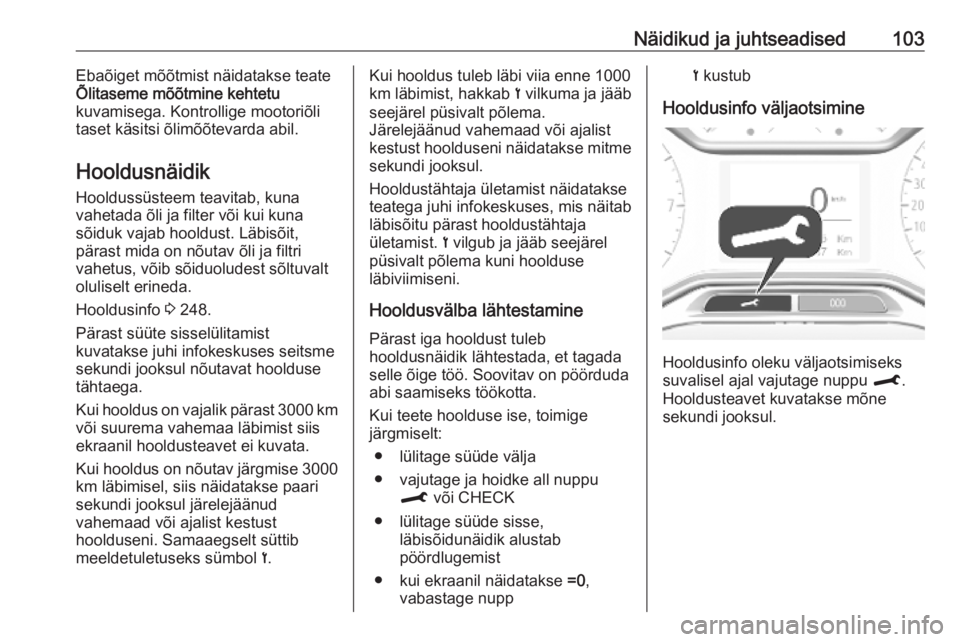

Näidikud ja juhtseadised103Ebaõiget mõõtmist näidatakse teate
Õlitaseme mõõtmine kehtetu
kuvamisega. Kontrollige mootoriõli
taset käsitsi õlimõõtevarda abil.
Hooldusnäidik Hooldussüsteem teavitab, kuna
vahetada õli ja filter või kui kuna
sõiduk vajab hooldust. Läbisõit,
pärast mida on nõutav õli ja filtri
vahetus, võib sõiduoludest sõltuvalt
oluliselt erineda.
Hooldusinfo 3 248.
Pärast süüte sisselülitamist
kuvatakse juhi infokeskuses seitsme
sekundi jooksul nõutavat hoolduse
tähtaega.
Kui hooldus on vajalik pärast 3000 km
või suurema vahemaa läbimist siis
ekraanil hooldusteavet ei kuvata.
Kui hooldus on nõutav järgmise 3000 km läbimisel, siis näidatakse paari
sekundi jooksul järelejäänud
vahemaad või ajalist kestust
hoolduseni. Samaaegselt süttib
meeldetuletuseks sümbol <.Kui hooldus tuleb läbi viia enne 1000
km läbimist, hakkab < vilkuma ja jääb
seejärel püsivalt põlema.
Järelejäänud vahemaad või ajalist
kestust hoolduseni näidatakse mitme
sekundi jooksul.
Hooldustähtaja ületamist näidatakse
teatega juhi infokeskuses, mis näitab
läbisõitu pärast hooldustähtaja
ületamist. < vilgub ja jääb seejärel
püsivalt põlema kuni hoolduse läbiviimiseni.
Hooldusvälba lähtestamine
Pärast iga hooldust tuleb
hooldusnäidik lähtestada, et tagada
selle õige töö. Soovitav on pöörduda
abi saamiseks töökotta.
Kui teete hoolduse ise, toimige
järgmiselt:
● lülitage süüde välja
● vajutage ja hoidke all nuppu M või CHECK
● lülitage süüde sisse, läbisõidunäidik alustab
pöördlugemist
● kui ekraanil näidatakse =0,
vabastage nupp< kustub
Hooldusinfo väljaotsimine
Hooldusinfo oleku väljaotsimiseks
suvalisel ajal vajutage nuppu M.
Hooldusteavet kuvatakse mõne
sekundi jooksul.
Page 106 of 277

104Näidikud ja juhtseadised

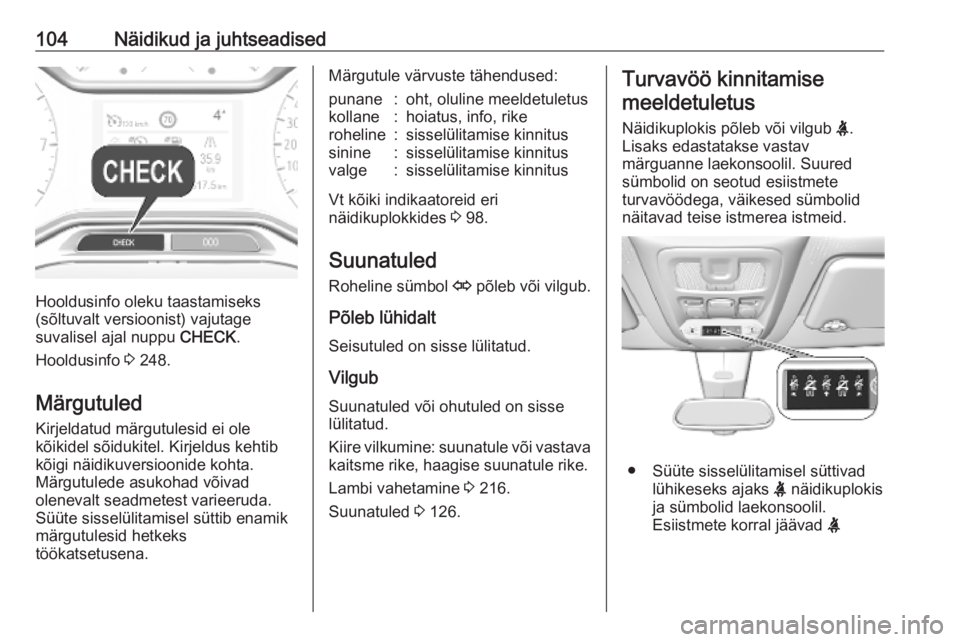

Hooldusinfo oleku taastamiseks
(sõltuvalt versioonist) vajutage
suvalisel ajal nuppu CHECK.
Hooldusinfo 3 248.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Vt kõiki indikaatoreid eri
näidikuplokkides 3 98.
Suunatuled Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuled või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 216.
Suunatuled 3 126.
Turvavöö kinnitamise
meeldetuletus
Näidikuplokis põleb või vilgub X.
Lisaks edastatakse vastav
märguanne laekonsoolil. Suured
sümbolid on seotud esiistmete
turvavöödega, väikesed sümbolid
näitavad teise istmerea istmeid.
● Süüte sisselülitamisel süttivad
lühikeseks ajaks X näidikuplokis
ja sümbolid laekonsoolil.
Esiistmete korral jäävad X
Page 107 of 277

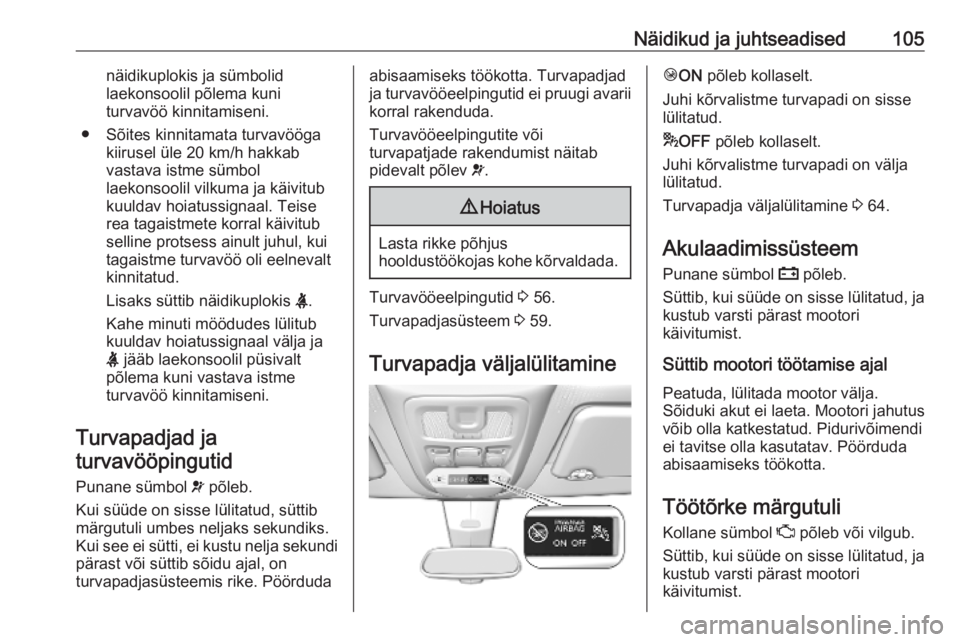

Näidikud ja juhtseadised105näidikuplokis ja sümbolid
laekonsoolil põlema kuni
turvavöö kinnitamiseni.
● Sõites kinnitamata turvavööga kiirusel üle 20 km/h hakkab
vastava istme sümbol
laekonsoolil vilkuma ja käivitub
kuuldav hoiatussignaal. Teise
rea tagaistmete korral käivitub
selline protsess ainult juhul, kui
tagaistme turvavöö oli eelnevalt
kinnitatud.
Lisaks süttib näidikuplokis X.
Kahe minuti möödudes lülitub
kuuldav hoiatussignaal välja ja
X jääb laekonsoolil püsivalt
põlema kuni vastava istme
turvavöö kinnitamiseni.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks.
Kui see ei sütti, ei kustu nelja sekundi pärast või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöördudaabisaamiseks töökotta. Turvapadjad
ja turvavööeelpingutid ei pruugi avarii
korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid 3 56.
Turvapadjasüsteem 3 59.
Turvapadja väljalülitamine
Ó ON põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* OFF põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 64.
Akulaadimissüsteem Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda
abisaamiseks töökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Page 108 of 277

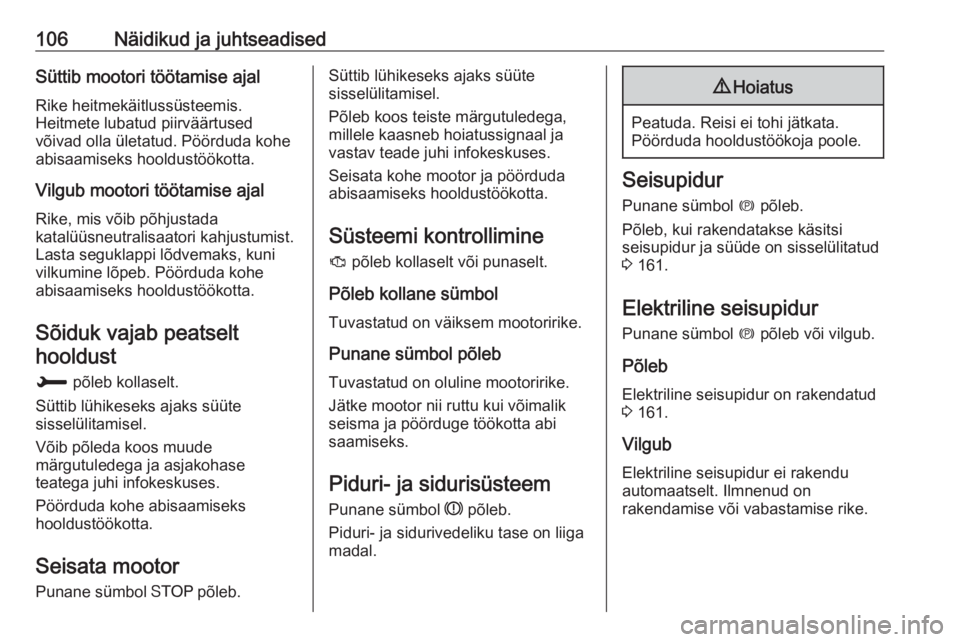

106Näidikud ja juhtseadisedSüttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abisaamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe
abisaamiseks hooldustöökotta.
Sõiduk vajab peatselt hooldust
H põleb kollaselt.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Võib põleda koos muude
märgutuledega ja asjakohase
teatega juhi infokeskuses.
Pöörduda kohe abisaamiseks
hooldustöökotta.
Seisata mootor Punane sümbol Y põleb.Süttib lühikeseks ajaks süüte
sisselülitamisel.
Põleb koos teiste märgutuledega,
millele kaasneb hoiatussignaal ja
vastav teade juhi infokeskuses.
Seisata kohe mootor ja pöörduda abisaamiseks hooldustöökotta.
Süsteemi kontrollimine
J põleb kollaselt või punaselt.
Põleb kollane sümbol
Tuvastatud on väiksem mootoririke.
Punane sümbol põleb
Tuvastatud on oluline mootoririke.
Jätke mootor nii ruttu kui võimalik
seisma ja pöörduge töökotta abi
saamiseks.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga madal.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Seisupidur
Punane sümbol m põleb.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 161.
Elektriline seisupidur Punane sümbol m põleb või vilgub.
Põleb
Elektriline seisupidur on rakendatud
3 161.
Vilgub
Elektriline seisupidur ei rakendu
automaatselt. Ilmnenud on
rakendamise või vabastamise rike.
Page 109 of 277

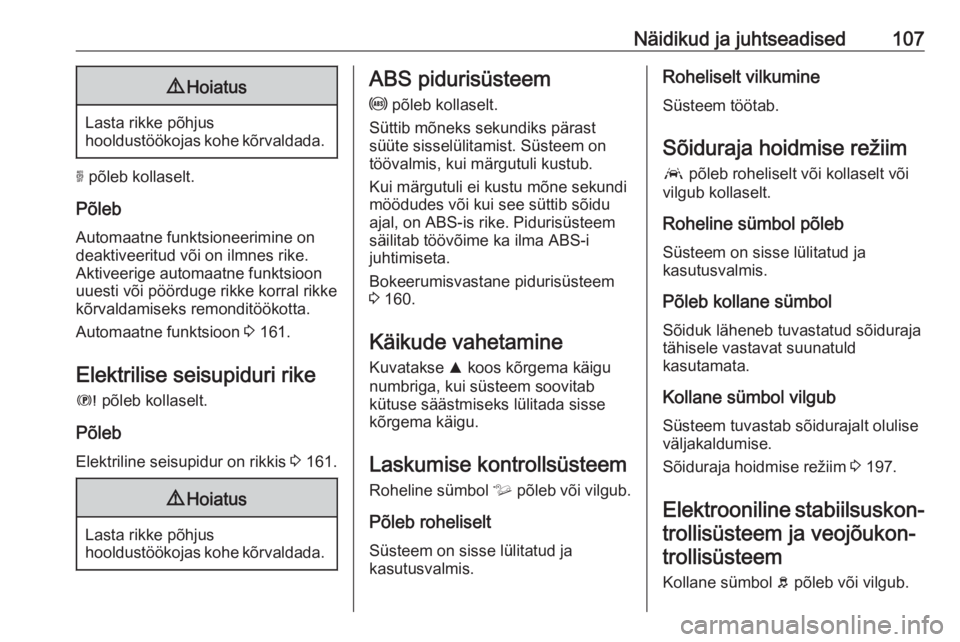

Näidikud ja juhtseadised1079Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
o põleb kollaselt.
Põleb Automaatne funktsioneerimine on
deaktiveeritud või on ilmnes rike.
Aktiveerige automaatne funktsioon
uuesti või pöörduge rikke korral rikke
kõrvaldamiseks remonditöökotta.
Automaatne funktsioon 3 161.
Elektrilise seisupiduri rike
E põleb kollaselt.
Põleb
Elektriline seisupidur on rikkis 3 161.
9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 160.
Käikude vahetamine
Kuvatakse R koos kõrgema käigu
numbriga, kui süsteem soovitab
kütuse säästmiseks lülitada sisse
kõrgema käigu.
Laskumise kontrollsüsteem
Roheline sümbol ò põleb või vilgub.
Põleb roheliselt Süsteem on sisse lülitatud ja
kasutusvalmis.Roheliselt vilkumine
Süsteem töötab.
Sõiduraja hoidmise režiim a põleb roheliselt või kollaselt või
vilgub kollaselt.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Põleb kollane sümbol
Sõiduk läheneb tuvastatud sõiduraja
tähisele vastavat suunatuld
kasutamata.
Kollane sümbol vilgub
Süsteem tuvastab sõidurajalt olulise väljakaldumise.
Sõiduraja hoidmise režiim 3 197.
Elektrooniline stabiilsuskon‐
trollisüsteem ja veojõukon‐
trollisüsteem
Kollane sümbol b põleb või vilgub.
Page 110 of 277

108Näidikud ja juhtseadisedPõlebSüsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll ja
veojõukontrollisüsteem 3 164.
Selektiivne sõidukontroll 3 166.
Mootori jahutusvedeliku temperatuur
Punane sümbol o põleb.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.Ettevaatust
Jahutusvedeliku temperatuur on
liiga kõrge.
Kontrollida kohe jahutusvedeliku
taset 3 212.
Kui jahutusvedelikku on piisavalt,
pöörduda hooldustöökoja poole.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse lülitatud. Lülitub sisse ainult madala
välistemperatuuri korral. Käivitage
mootor pärast märgutule kustumist.
Heitgaaside filter
Süttib kollane sümbol % või H .
Heitgaaside filter vajab puhastamist.
Jätkake sõitmist, kuni märgutuli
kustub.
Põleb ajutiselt
Heitgaasifiltri küllastumise algus.
Alustage puhastusprotsessi niipea
kui võimalik, sõites sõidukiga kiirusel
vähemalt 60 km/h.
Põleb pidevalt
Lisandi madala taseme indikatsioon.
Pöörduda abisaamiseks töökotta.
Heitgaaside filter 3 152.
AdBlue Kollane sümbol Y vilgub või põleb.
Põleb kollane sümbol
Järelejäänud sõiduulatus on
vahemikus 800 km kuni 2400 km.
Kollane sümbol vilgub Järelejäänud sõiduulatus on
vahemikus 0 km kuni 800 km.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
AdBlue 3 153.
