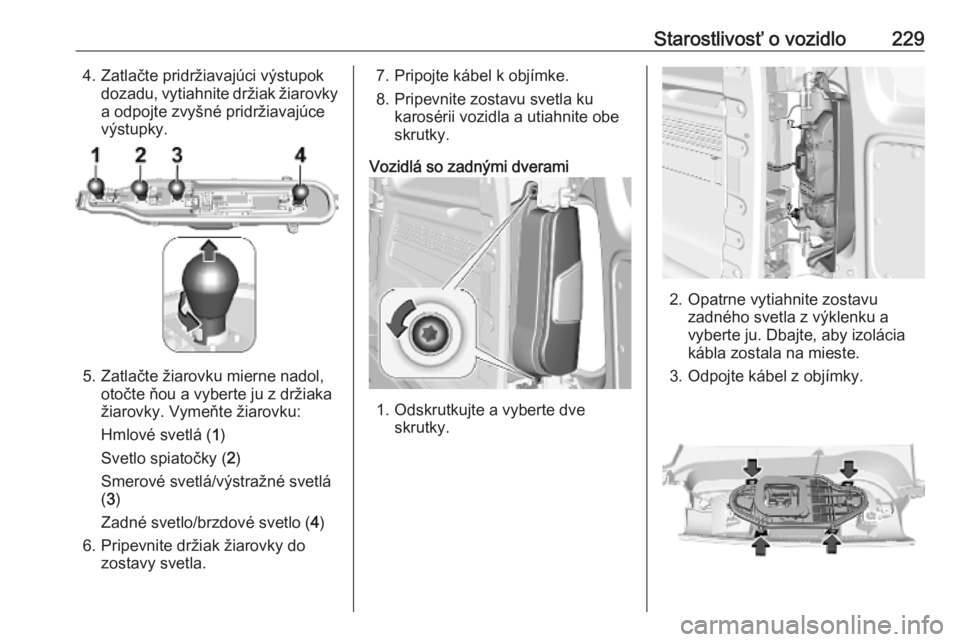

Page 231 of 287
Starostlivosť o vozidlo2294. Zatlačte pridržiavajúci výstupokdozadu, vytiahnite držiak žiarovkya odpojte zvyšné pridržiavajúce
výstupky.
5. Zatlačte žiarovku mierne nadol, otočte ňou a vyberte ju z držiaka
žiarovky. Vymeňte žiarovku:
Hmlové svetlá ( 1)
Svetlo spiatočky ( 2)
Smerové svetlá/výstražné svetlá ( 3 )
Zadné svetlo/brzdové svetlo ( 4)
6. Pripevnite držiak žiarovky do zostavy svetla.
7. Pripojte kábel k objímke.
8. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite obe
skrutky.
Vozidlá so zadnými dverami
1. Odskrutkujte a vyberte dve skrutky.
2. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
3. Odpojte kábel z objímky.

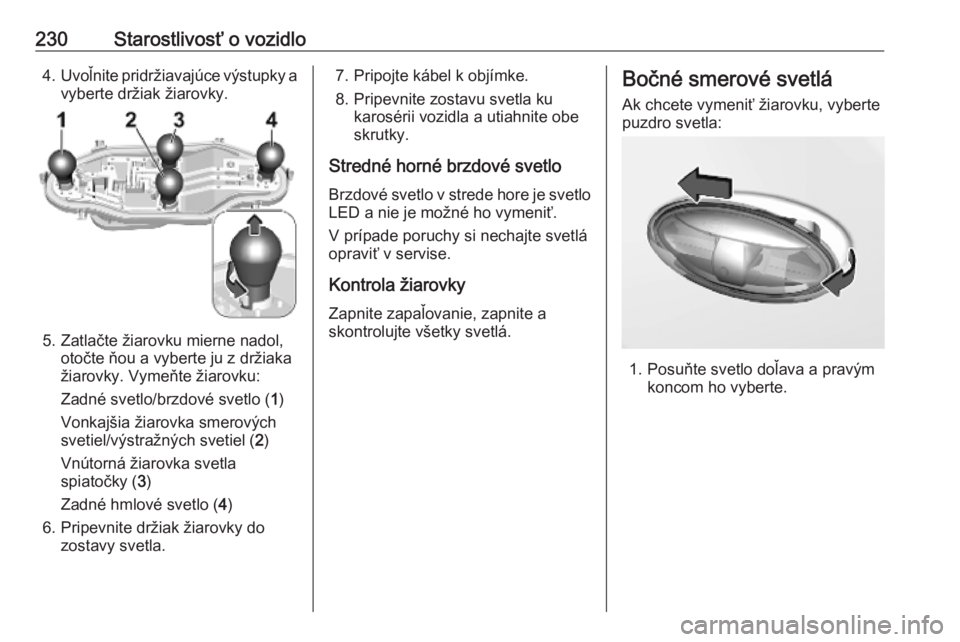

Page 232 of 287
230Starostlivosť o vozidlo4.Uvoľnite pridržiavajúce výstupky a
vyberte držiak žiarovky.
5. Zatlačte žiarovku mierne nadol, otočte ňou a vyberte ju z držiaka
žiarovky. Vymeňte žiarovku:
Zadné svetlo/brzdové svetlo ( 1)
Vonkajšia žiarovka smerových
svetiel/výstražných svetiel ( 2)
Vnútorná žiarovka svetla
spiatočky ( 3)
Zadné hmlové svetlo ( 4)
6. Pripevnite držiak žiarovky do zostavy svetla.
7. Pripojte kábel k objímke.
8. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite obe
skrutky.
Stredné horné brzdové svetlo Brzdové svetlo v strede hore je svetlo
LED a nie je možné ho vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Kontrola žiarovky Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.

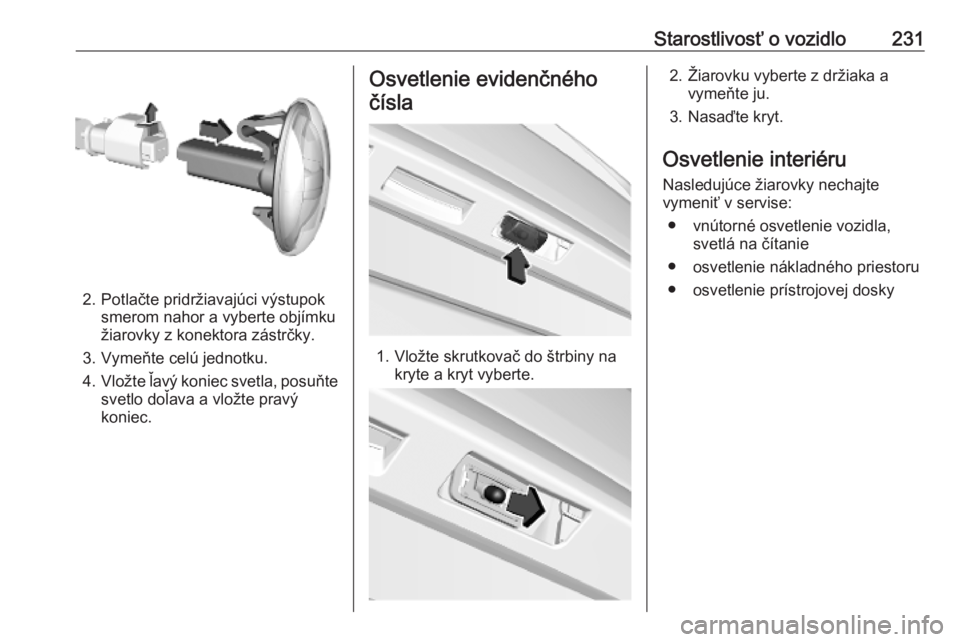

Page 233 of 287
Starostlivosť o vozidlo231
2. Potlačte pridržiavajúci výstupoksmerom nahor a vyberte objímku
žiarovky z konektora zástrčky.
3. Vymeňte celú jednotku.
4. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
1. Vložte skrutkovač do štrbiny na kryte a kryt vyberte.
2. Žiarovku vyberte z držiaka avymeňte ju.
3. Nasaďte kryt.
Osvetlenie interiéru Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej dosky

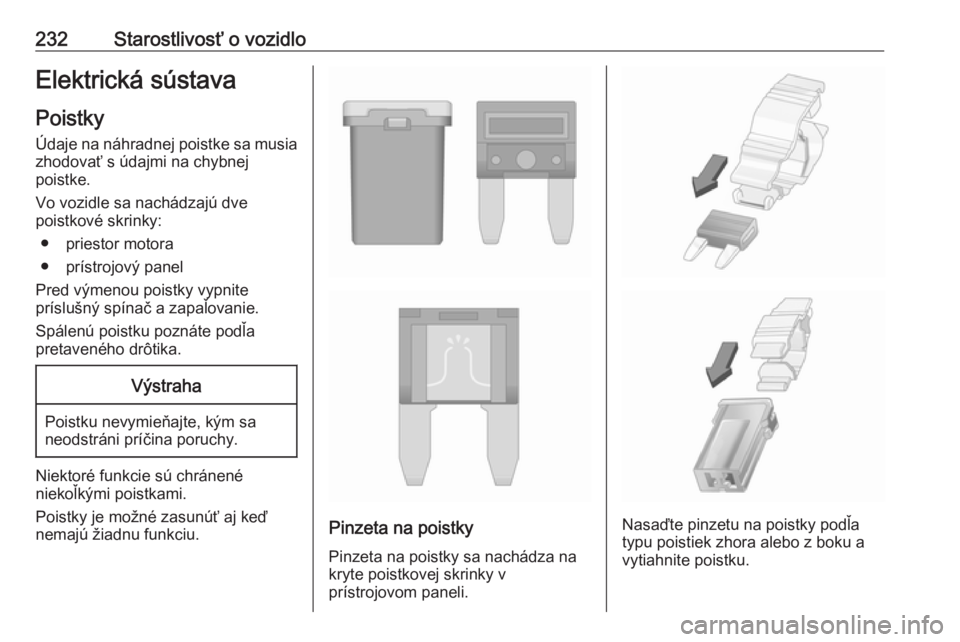

Page 234 of 287
232Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa nachádza na
kryte poistkovej skrinky v
prístrojovom paneli.Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.

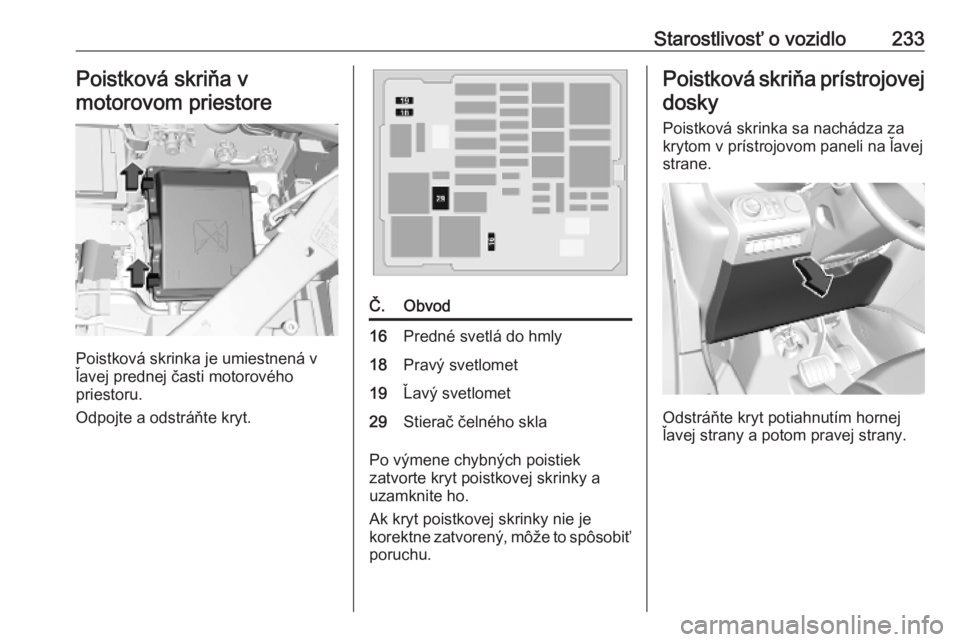

Page 235 of 287
Starostlivosť o vozidlo233Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Č.Obvod16Predné svetlá do hmly18Pravý svetlomet19Ľavý svetlomet29Stierač čelného skla
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
uzamknite ho.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Poistková skrinka sa nachádza za
krytom v prístrojovom paneli na ľavej
strane.
Odstráňte kryt potiahnutím hornej
ľavej strany a potom pravej strany.

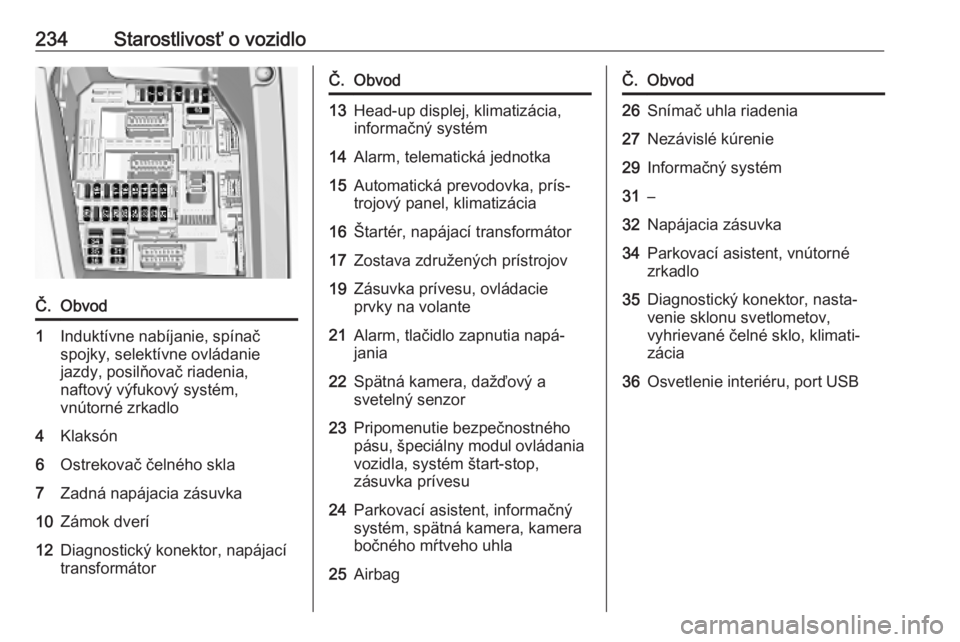

Page 236 of 287
234Starostlivosť o vozidloČ.Obvod1Induktívne nabíjanie, spínač
spojky, selektívne ovládanie
jazdy, posilňovač riadenia,
naftový výfukový systém,
vnútorné zrkadlo4Klaksón6Ostrekovač čelného skla7Zadná napájacia zásuvka10Zámok dverí12Diagnostický konektor, napájací
transformátorČ.Obvod13Head-up displej, klimatizácia,
informačný systém14Alarm, telematická jednotka15Automatická prevodovka, prís‐
trojový panel, klimatizácia16Štartér, napájací transformátor17Zostava združených prístrojov19Zásuvka prívesu, ovládacie
prvky na volante21Alarm, tlačidlo zapnutia napá‐
jania22Spätná kamera, dažďový a
svetelný senzor23Pripomenutie bezpečnostného
pásu, špeciálny modul ovládania vozidla, systém štart-stop,
zásuvka prívesu24Parkovací asistent, informačný
systém, spätná kamera, kamera
bočného mŕtveho uhla25AirbagČ.Obvod26Snímač uhla riadenia27Nezávislé kúrenie29Informačný systém31–32Napájacia zásuvka34Parkovací asistent, vnútorné
zrkadlo35Diagnostický konektor, nasta‐
venie sklonu svetlometov,
vyhrievané čelné sklo, klimati‐
zácia36Osvetlenie interiéru, port USB

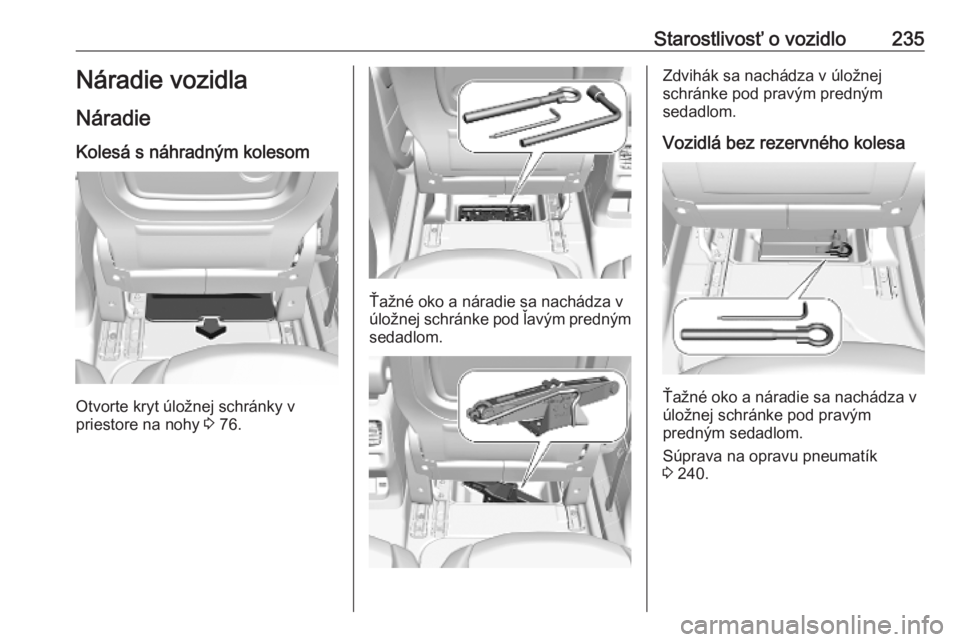

Page 237 of 287
Starostlivosť o vozidlo235Náradie vozidla
Náradie Kolesá s náhradným kolesom
Otvorte kryt úložnej schránky v
priestore na nohy 3 76.
Ťažné oko a náradie sa nachádza v
úložnej schránke pod ľavým predným
sedadlom.
Zdvihák sa nachádza v úložnej
schránke pod pravým predným
sedadlom.
Vozidlá bez rezervného kolesa
Ťažné oko a náradie sa nachádza v
úložnej schránke pod pravým
predným sedadlom.
Súprava na opravu pneumatík
3 240.

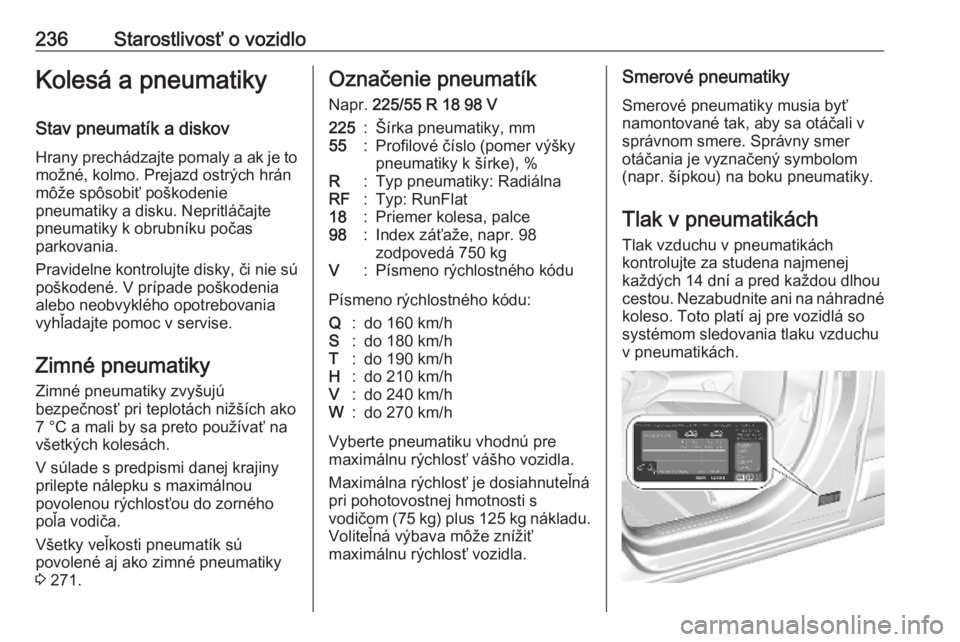

Page 238 of 287
236Starostlivosť o vozidloKolesá a pneumatiky
Stav pneumatík a diskov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a disku. Nepritláčajte
pneumatiky k obrubníku počas
parkovania.
Pravidelne kontrolujte disky, či nie sú
poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako 7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 271.Označenie pneumatík
Napr. 225/55 R 18 98 V225:Šírka pneumatiky, mm55:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadiálnaRF:Typ: RunFlat18:Priemer kolesa, palce98:Index záťaže, napr. 98
zodpovedá 750 kgV:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Smerové pneumatiky
Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na náhradné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.

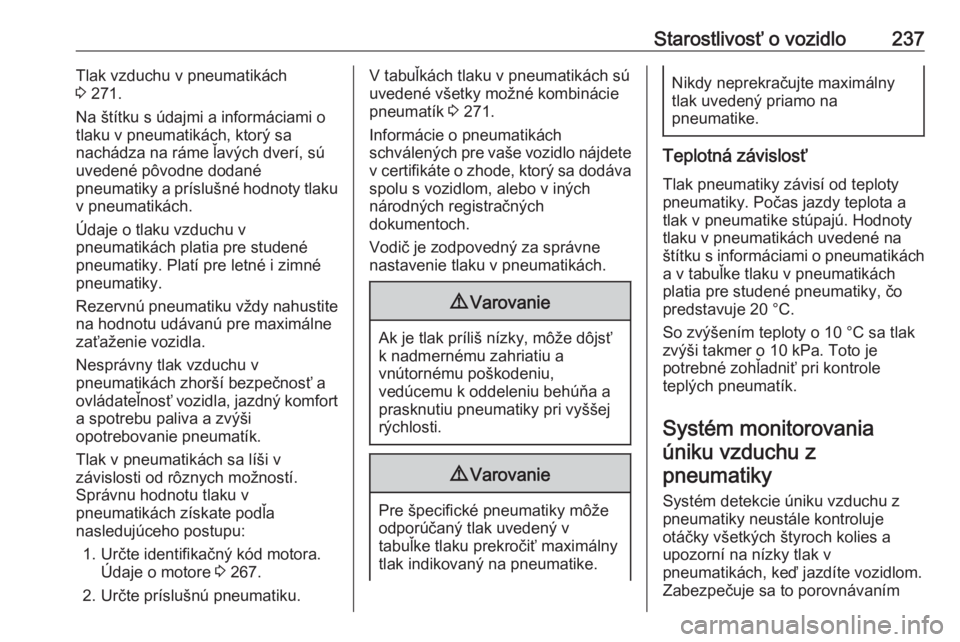

Page 239 of 287
Starostlivosť o vozidlo237Tlak vzduchu v pneumatikách
3 271.
Na štítku s údajmi a informáciami o
tlaku v pneumatikách, ktorý sa
nachádza na ráme ľavých dverí, sú uvedené pôvodne dodané
pneumatiky a príslušné hodnoty tlaku
v pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
1. Určte identifikačný kód motora. Údaje o motore 3 267.
2. Určte príslušnú pneumatiku.V tabuľkách tlaku v pneumatikách sú uvedené všetky možné kombinácie
pneumatík 3 271.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete v certifikáte o zhode, ktorý sa dodávaspolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
9 Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Teplotná závislosť
Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách
a v tabuľke tlaku v pneumatikách
platia pre studené pneumatiky, čo
predstavuje 20 °C.
So zvýšením teploty o 10 °C sa tlak
zvýši takmer o 10 kPa. Toto je
potrebné zohľadniť pri kontrole
teplých pneumatík.
Systém monitorovania úniku vzduchu zpneumatiky
Systém detekcie úniku vzduchu z
pneumatiky neustále kontroluje
otáčky všetkých štyroch kolies a
upozorní na nízky tlak v
pneumatikách, keď jazdíte vozidlom.
Zabezpečuje sa to porovnávaním
Page 240 of 287
238Starostlivosť o vozidlovalivého obvodu pneumatiky s
referenčnými hodnotami a ďalšími
signálmi.
Ak pneumatika stráca tlak, rozsvieti sa kontrolka w, zaznie výstražný
signál a v informačnom centre vodiča sa zobrazí výstražné hlásenie.
V takom prípade znížte rýchlosť a vyhýbajte sa prudkému odbočovaniua brzdeniu. Pri najbližšej príležitostizastavte a skontrolujte tlak v
pneumatikách.
Kontrolka w 3 111.
Po úprave tlaku inicializujte systém,
aby zhasla kontrolka, a potom systém
reštartujte.Výstraha
Systém detekcie úniku vzduchu
vás varuje pred nízkym tlakom v
pneumatikách a nenahrádza
pravidelnú údržbu pneumatík
vodičom.
V prípade systémovej poruchy sa v
informačnom centre vodiča zobrazí
hlásenie. Nastavte správny tlak v
pneumatikách a znova inicializujte
systém. Ak sa porucha zobrazuje aj
naďalej, obráťte sa na servis. Systém nebude fungovať, ak má systém ABS
alebo ESC poruchu alebo sa používa dočasné rezervné koleso. Po
nasadení štandardnej pneumatiky
skontrolujte tlak v studenej
pneumatike a inicializujte systém.
Inicializácia systému
Po úprave tlaku v pneumatike alebo
výmene kolesa je potrebné systém
inicializovať, aby sa uložili nové
referenčné hodnoty obvodu:
1. Vždy sa uistite, že všetky štyri pneumatiky majú správny tlak
3 271.
2. Zatiahnite parkovaciu brzdu.
3. Inicializácia systému detekcie úniku vzduchu z pneumatík: Ak jevozidlo vybavené grafickým
informačným displejom, tri
sekundy podržte F. Ak je vozidlo
vybavené farebným informačným displejom, inicializácia sa
vykonáva v ponuke prispôsobenia
vozidla 3 121.
4. Resetovanie potvrdí kontextová indikácia.
Po inicializácii systém automaticky nakalibruje počas jazdy nové hodnoty
tlaku v pneumatikách. Po dlhšej jazde
systém adoptuje a monitoruje nové
hodnoty tlaku.
