OPEL COMBO E 2019 Uputstvo za upotrebu (in Serbian)

Nega vozila239Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje sistema detekcije
izduvanosti pneumatika i obavljanje
drugih izmena na vozilu.
Sistem detekcije izduvanosti
pneumatika 3 237.
Zameniti nalepnicu sa pritiscima
pneumatika.9 Upozorenje
Upotreba neodgovarajućih
pneumatika ili točkova može da dovede do nesreće i poništiće
dozvolu za rad vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koristi zaključavanje navrtki točka, ne pričvršćujte poklopce točkova
(ratkapne).
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 9 mm.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.

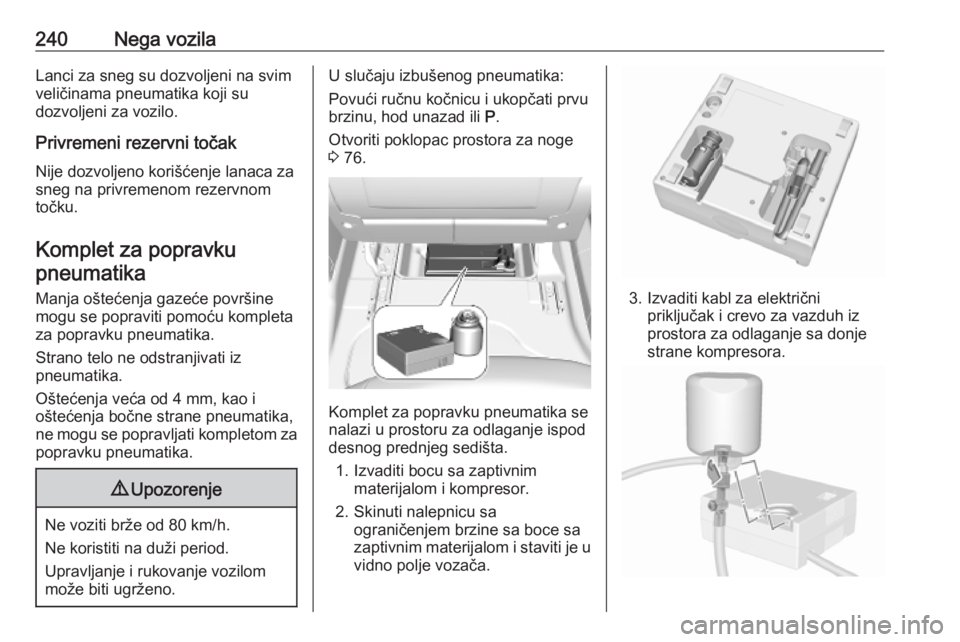

240Nega vozilaLanci za sneg su dozvoljeni na svimveličinama pneumatika koji su
dozvoljeni za vozilo.
Privremeni rezervni točak Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku pneumatika
Manja oštećenja gazeće površine
mogu se popraviti pomoću kompleta
za popravku pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika,
ne mogu se popravljati kompletom za
popravku pneumatika.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
U slučaju izbušenog pneumatika:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Otvoriti poklopac prostora za noge 3 76.
Komplet za popravku pneumatika se
nalazi u prostoru za odlaganje ispod
desnog prednjeg sedišta.
1. Izvaditi bocu sa zaptivnim materijalom i kompresor.
2. Skinuti nalepnicu sa ograničenjem brzine sa boce sa
zaptivnim materijalom i staviti je u
vidno polje vozača.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.

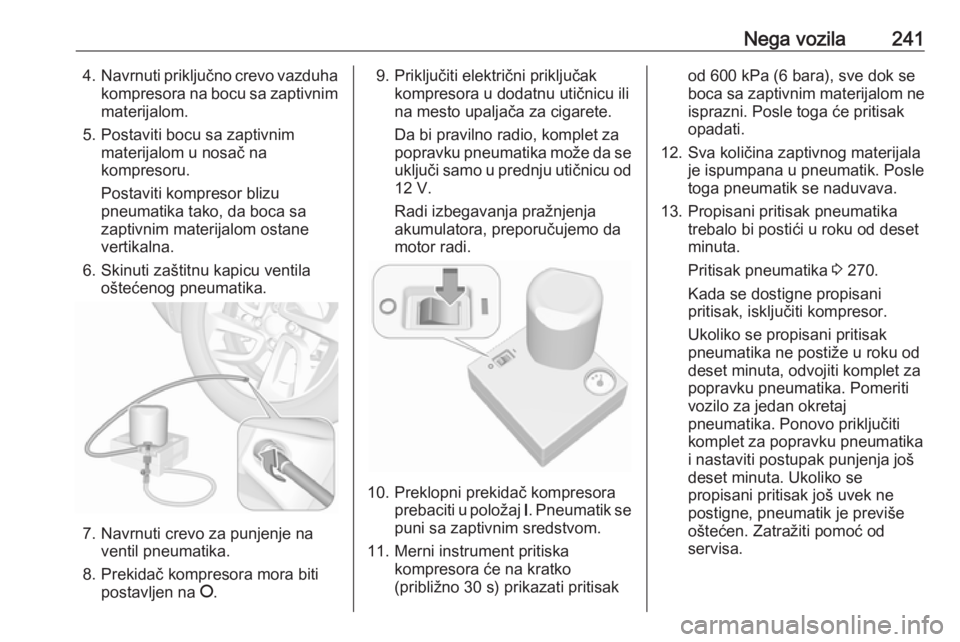

Nega vozila2414.Navrnuti priključno crevo vazduha
kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u nosač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak
kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Da bi pravilno radio, komplet za
popravku pneumatika može da se
uključi samo u prednju utičnicu od 12 V.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.
10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 s) prikazati pritisak
od 600 kPa (6 bara), sve dok se
boca sa zaptivnim materijalom ne isprazni. Posle toga će pritisak
opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od deset
minuta.
Pritisak pneumatika 3 270.
Kada se dostigne propisani
pritisak, isključiti kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
deset minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
deset minuta. Ukoliko se propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Zatražiti pomoć od
servisa.

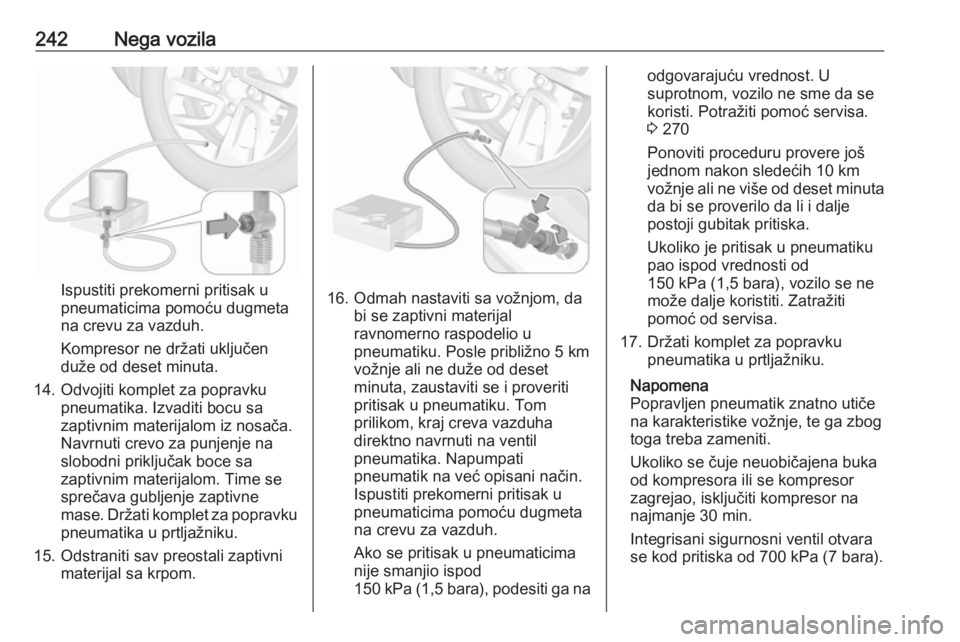

242Nega vozila
Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Kompresor ne držati uključen
duže od deset minuta.
14. Odvojiti komplet za popravku pneumatika. Izvaditi bocu sa
zaptivnim materijalom iz nosača.
Navrnuti crevo za punjenje na
slobodni priključak boce sa
zaptivnim materijalom. Time se
sprečava gubljenje zaptivne
mase. Držati komplet za popravku
pneumatika u prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.16. Odmah nastaviti sa vožnjom, da bi se zaptivni materijal
ravnomerno raspodelio u
pneumatiku. Posle približno 5 km
vožnje ali ne duže od deset
minuta, zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha
direktno navrnuti na ventil
pneumatika. Napumpati
pneumatik na već opisani način. Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Ako se pritisak u pneumaticima
nije smanjio ispod
150 kPa (1,5 bara), podesiti ga na
odgovarajuću vrednost. U
suprotnom, vozilo ne sme da se
koristi. Potražiti pomoć servisa.
3 270
Ponoviti proceduru provere još
jednom nakon sledećih 10 km
vožnje ali ne više od deset minuta da bi se proverilo da li i dalje
postoji gubitak pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od
150 kPa (1,5 bara), vozilo se ne
može dalje koristiti. Zatražiti
pomoć od servisa.
17. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
od kompresora ili se kompresor
zagrejao, isključiti kompresor na
najmanje 30 min.
Integrisani sigurnosni ventil otvara
se kod pritiska od 700 kPa (7 bara).

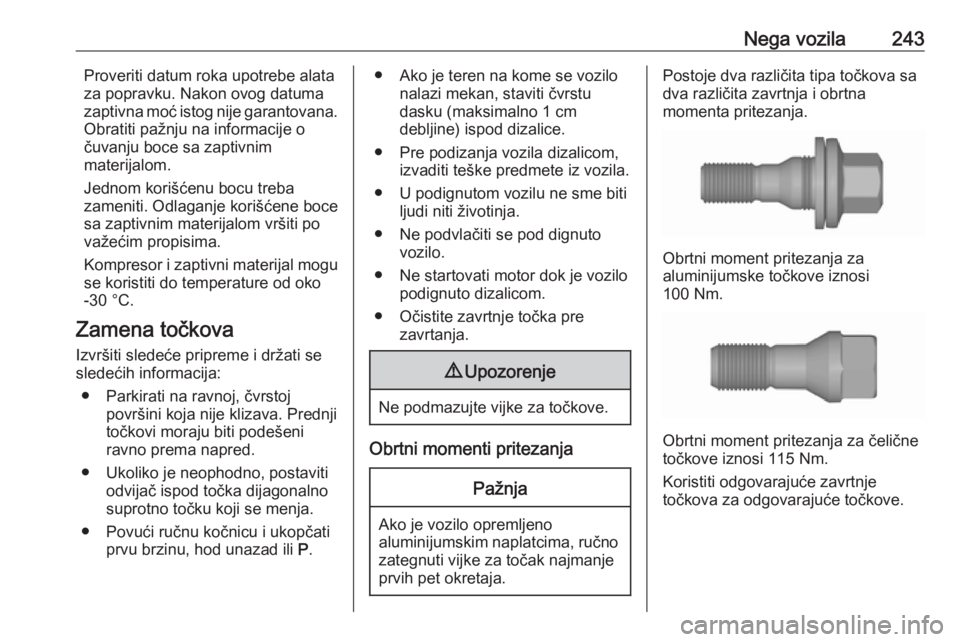

Nega vozila243Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Zamena točkova
Izvršiti sledeće pripreme i držati se
sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Ukoliko je neophodno, postaviti odvijač ispod točka dijagonalno
suprotno točku koji se menja.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.● Ako je teren na kome se vozilo
nalazi mekan, staviti čvrstu
dasku (maksimalno 1 cm
debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistite zavrtnje točka pre zavrtanja.9Upozorenje
Ne podmazujte vijke za točkove.
Obrtni momenti pritezanja
Pažnja
Ako je vozilo opremljeno
aluminijumskim naplatcima, ručno zategnuti vijke za točak najmanje
prvih pet okretaja.
Postoje dva različita tipa točkova sa
dva različita zavrtnja i obrtna
momenta pritezanja.
Obrtni moment pritezanja za
aluminijumske točkove iznosi
100 Nm.
Obrtni moment pritezanja za čelične
točkove iznosi 115 Nm.
Koristiti odgovarajuće zavrtnje
točkova za odgovarajuće točkove.

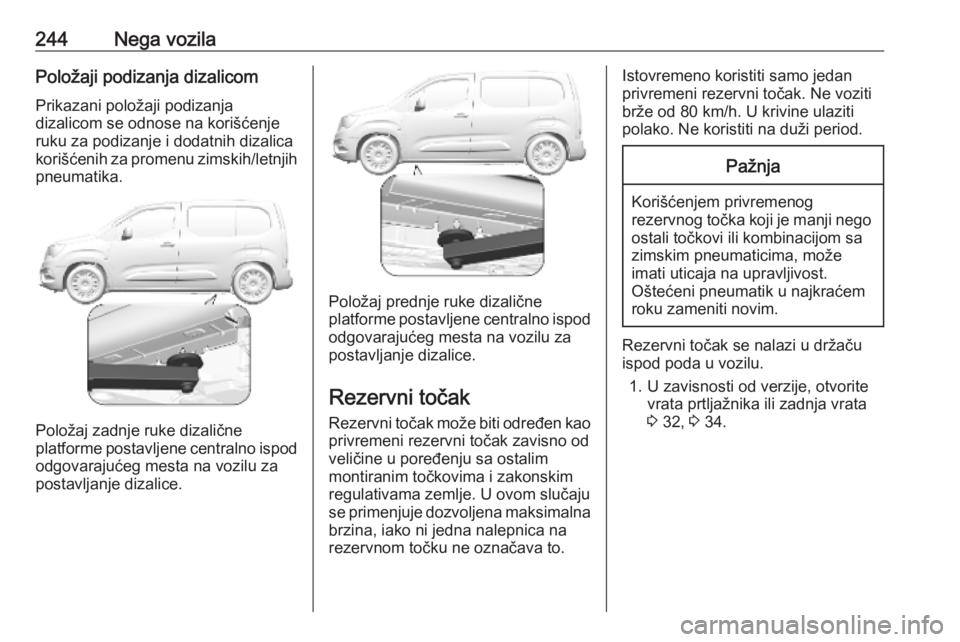

244Nega vozilaPoložaji podizanja dizalicom
Prikazani položaji podizanja
dizalicom se odnose na korišćenje
ruku za podizanje i dodatnih dizalica
korišćenih za promenu zimskih/letnjih pneumatika.
Položaj zadnje ruke dizalične
platforme postavljene centralno ispod odgovarajućeg mesta na vozilu za
postavljanje dizalice.
Položaj prednje ruke dizalične
platforme postavljene centralno ispod
odgovarajućeg mesta na vozilu za
postavljanje dizalice.
Rezervni točak
Rezervni točak može biti određen kao
privremeni rezervni točak zavisno od
veličine u poređenju sa ostalim
montiranim točkovima i zakonskim
regulativama zemlje. U ovom slučaju
se primenjuje dozvoljena maksimalna
brzina, iako ni jedna nalepnica na
rezervnom točku ne označava to.
Istovremeno koristiti samo jedan privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti polako. Ne koristiti na duži period.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u držaču
ispod poda u vozilu.
1. U zavisnosti od verzije, otvorite vrata prtljažnika ili zadnja vrata
3 32, 3 34.

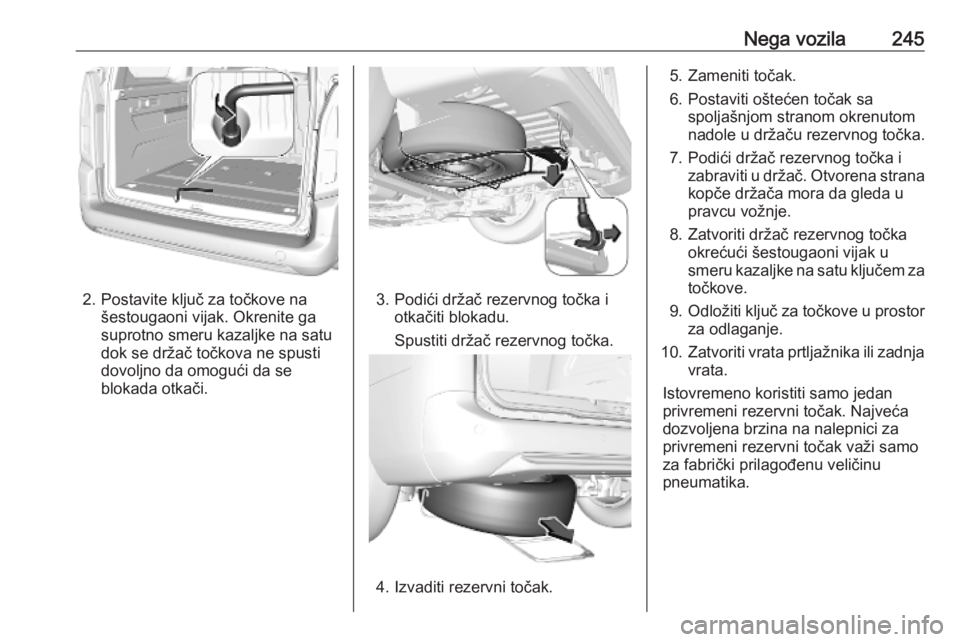

Nega vozila245
2. Postavite ključ za točkove našestougaoni vijak. Okrenite ga
suprotno smeru kazaljke na satu
dok se držač točkova ne spusti
dovoljno da omogući da se
blokada otkači.3. Podići držač rezervnog točka i otkačiti blokadu.
Spustiti držač rezervnog točka.
4. Izvaditi rezervni točak.
5. Zameniti točak.
6. Postaviti oštećen točak sa spoljašnjom stranom okrenutom
nadole u držaču rezervnog točka.
7. Podići držač rezervnog točka i zabraviti u držač. Otvorena stranakopče držača mora da gleda u
pravcu vožnje.
8. Zatvoriti držač rezervnog točka okrećući šestougaoni vijak u
smeru kazaljke na satu ključem za
točkove.
9. Odložiti ključ za točkove u prostor
za odlaganje.
10. Zatvoriti vrata prtljažnika ili zadnja
vrata.
Istovremeno koristiti samo jedan privremeni rezervni točak. Najveća
dozvoljena brzina na nalepnici za
privremeni rezervni točak važi samo
za fabrički prilagođenu veličinu
pneumatika.

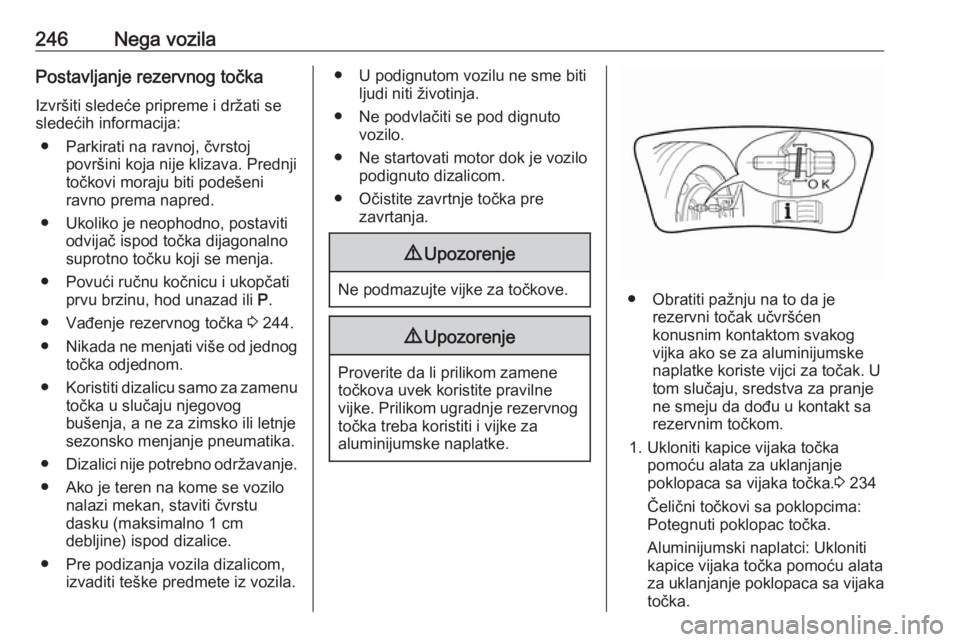

246Nega vozilaPostavljanje rezervnog točka
Izvršiti sledeće pripreme i držati se
sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Ukoliko je neophodno, postaviti odvijač ispod točka dijagonalno
suprotno točku koji se menja.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
● Vađenje rezervnog točka 3 244.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu
dasku (maksimalno 1 cm
debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.● U podignutom vozilu ne sme bitiljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistite zavrtnje točka pre zavrtanja.9Upozorenje
Ne podmazujte vijke za točkove.
9Upozorenje
Proverite da li prilikom zamene
točkova uvek koristite pravilne
vijke. Prilikom ugradnje rezervnog točka treba koristiti i vijke za
aluminijumske naplatke.
● Obratiti pažnju na to da je rezervni točak učvršćen
konusnim kontaktom svakog
vijka ako se za aluminijumske
naplatke koriste vijci za točak. U
tom slučaju, sredstva za pranje
ne smeju da dođu u kontakt sa
rezervnim točkom.
1. Ukloniti kapice vijaka točka pomoću alata za uklanjanje
poklopaca sa vijaka točka. 3 234
Čelični točkovi sa poklopcima:
Potegnuti poklopac točka.
Aluminijumski naplatci: Ukloniti
kapice vijaka točka pomoću alata za uklanjanje poklopaca sa vijaka točka.

Nega vozila247

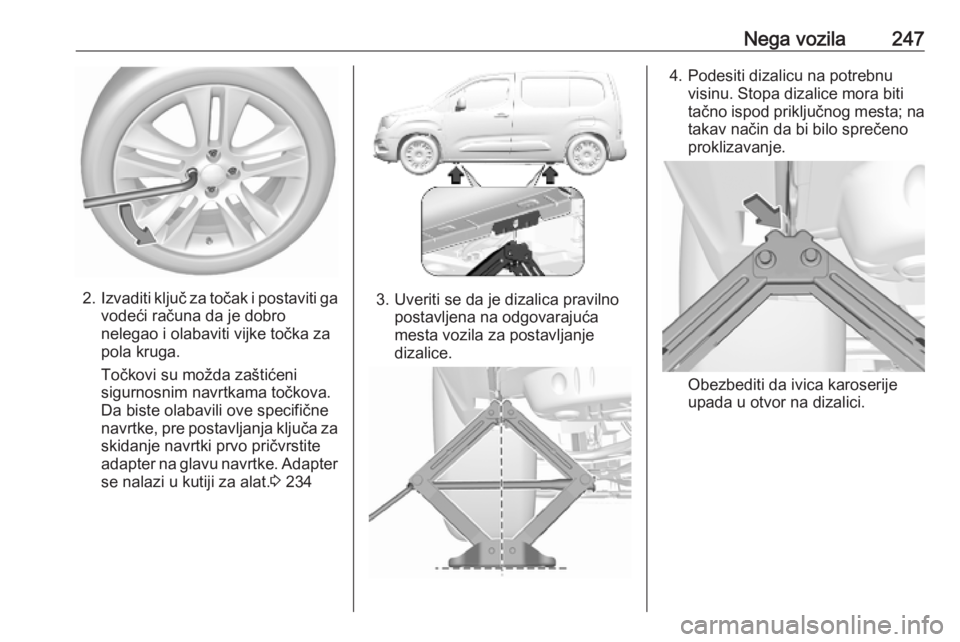

2.Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nelegao i olabaviti vijke točka za
pola kruga.
Točkovi su možda zaštićeni
sigurnosnim navrtkama točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za
skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter se nalazi u kutiji za alat. 3 2343. Uveriti se da je dizalica pravilno
postavljena na odgovarajuća
mesta vozila za postavljanje dizalice.
4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Obezbediti da ivica karoserije
upada u otvor na dizalici.

248Nega vozila

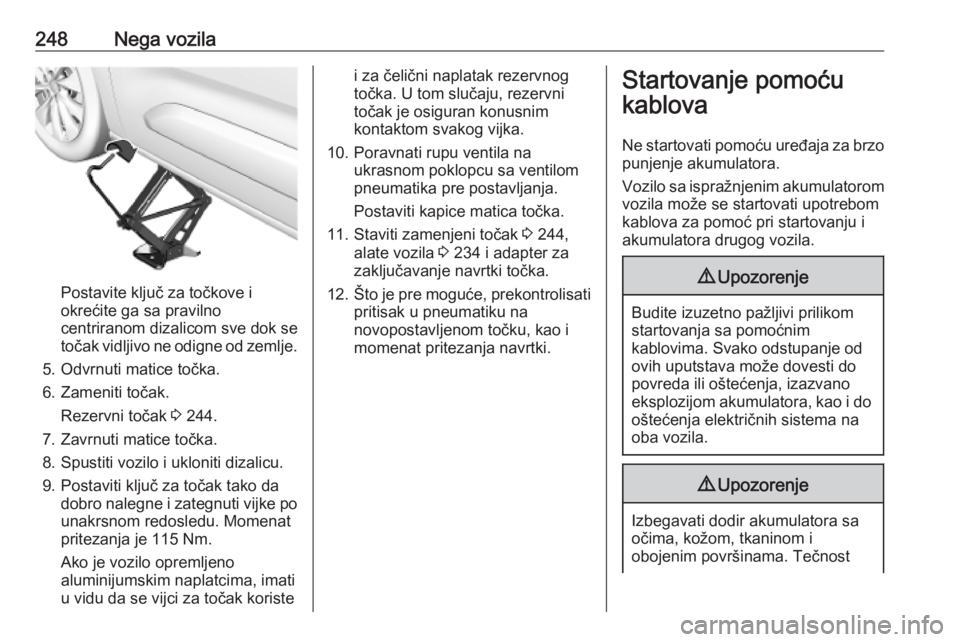

Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti matice točka.
6. Zameniti točak. Rezervni točak 3 244.
7. Zavrnuti matice točka.
8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ za točak tako da dobro nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 115 Nm.
Ako je vozilo opremljeno
aluminijumskim naplatcima, imati
u vidu da se vijci za točak koriste
i za čelični naplatak rezervnog
točka. U tom slučaju, rezervni
točak je osiguran konusnim
kontaktom svakog vijka.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice matica točka.
11. Staviti zamenjeni točak 3 244,
alate vozila 3 234 i adapter za
zaključavanje navrtki točka.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
