Sõiduki hooldamine229

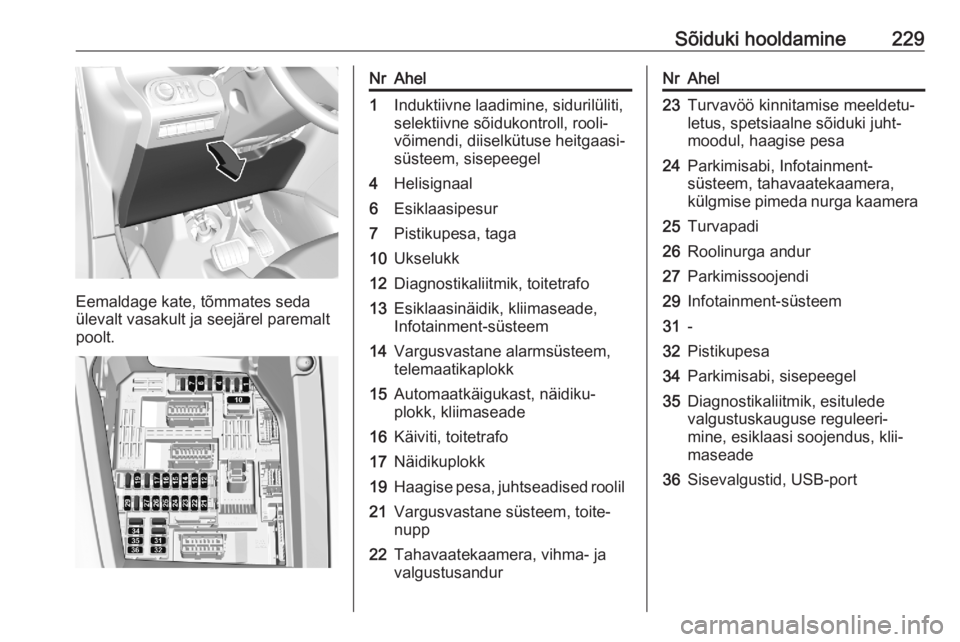

Eemaldage kate, tõmmates seda
ülevalt vasakult ja seejärel paremalt
poolt.
NrAhel1Induktiivne laadimine, sidurilüliti,
selektiivne sõidukontroll, rooli‐
võimendi, diiselkütuse heitgaasi‐
süsteem, sisepeegel4Helisignaal6Esiklaasipesur7Pistikupesa, taga10Ukselukk12Diagnostikaliitmik, toitetrafo13Esiklaasinäidik, kliimaseade,
Infotainment-süsteem14Vargusvastane alarmsüsteem,
telemaatikaplokk15Automaatkäigukast, näidiku‐ plokk, kliimaseade16Käiviti, toitetrafo17Näidikuplokk19Haagise pesa, juhtseadised roolil21Vargusvastane süsteem, toite‐
nupp22Tahavaatekaamera, vihma- ja
valgustusandurNrAhel23Turvavöö kinnitamise meeldetu‐
letus, spetsiaalne sõiduki juht‐
moodul, haagise pesa24Parkimisabi, Infotainment-
süsteem, tahavaatekaamera,
külgmise pimeda nurga kaamera25Turvapadi26Roolinurga andur27Parkimissoojendi29Infotainment-süsteem31-32Pistikupesa34Parkimisabi, sisepeegel35Diagnostikaliitmik, esitulede
valgustuskauguse reguleeri‐
mine, esiklaasi soojendus, klii‐
maseade36Sisevalgustid, USB-port

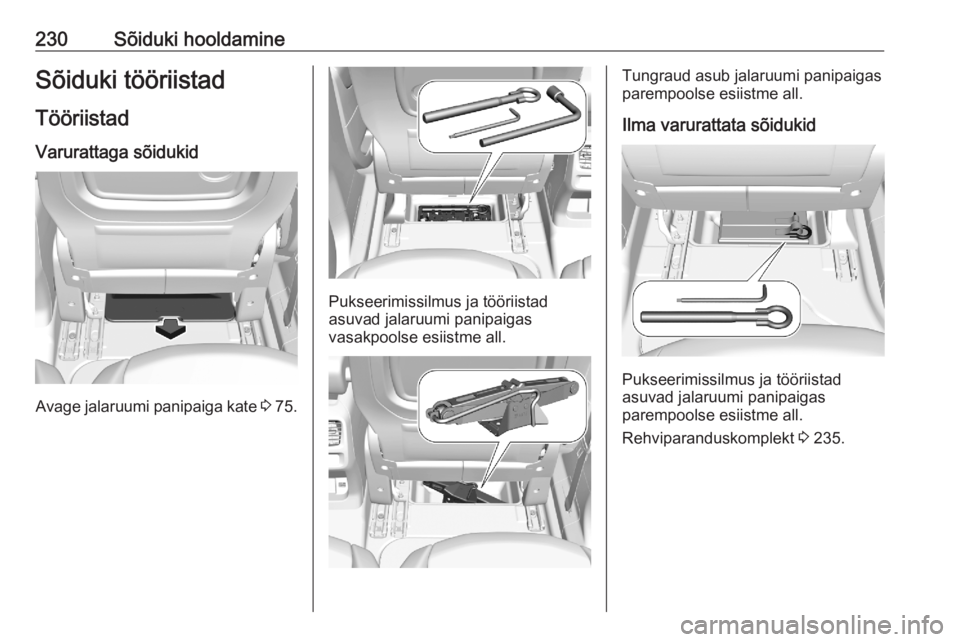

230Sõiduki hooldamineSõiduki tööriistadTööriistad
Varurattaga sõidukid
Avage jalaruumi panipaiga kate 3 75.
Pukseerimissilmus ja tööriistad
asuvad jalaruumi panipaigas
vasakpoolse esiistme all.
Tungraud asub jalaruumi panipaigas
parempoolse esiistme all.
Ilma varurattata sõidukid
Pukseerimissilmus ja tööriistad
asuvad jalaruumi panipaigas
parempoolse esiistme all.
Rehviparanduskomplekt 3 235.

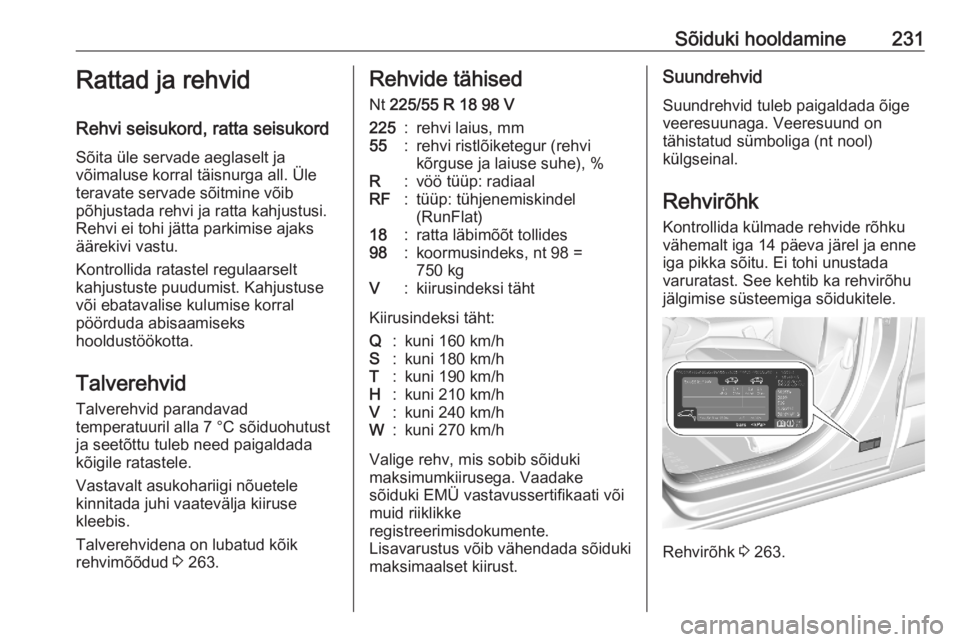

Sõiduki hooldamine231Rattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Talverehvid Talverehvid parandavad
temperatuuril alla 7 °C sõiduohutust
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.
Talverehvidena on lubatud kõik
rehvimõõdud 3 263.Rehvide tähised
Nt 225/55 R 18 98 V225:rehvi laius, mm55:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: radiaalRF:tüüp: tühjenemiskindel
(RunFlat)18:ratta läbimõõt tollides98:koormusindeks, nt 98 =
750 kgV:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega. Vaadake
sõiduki EMÜ vastavussertifikaati või
muid riiklikke
registreerimisdokumente.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Suundrehvid
Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Rehvirõhk 3 263.

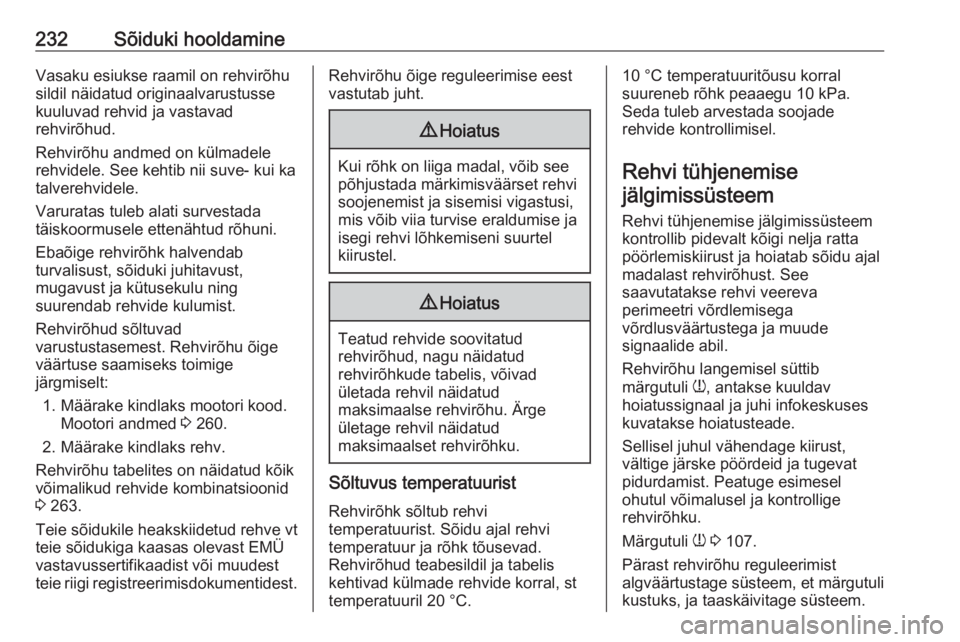

232Sõiduki hooldamineVasaku esiukse raamil on rehvirõhu
sildil näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 260.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 263.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest
teie riigi registreerimisdokumentidest.Rehvirõhu õige reguleerimise eest vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Rehvi tühjenemise jälgimissüsteem
Rehvi tühjenemise jälgimissüsteem
kontrollib pidevalt kõigi nelja ratta pöörlemiskiirust ja hoiatab sõidu ajal
madalast rehvirõhust. See
saavutatakse rehvi veereva
perimeetri võrdlemisega
võrdlusväärtustega ja muude
signaalide abil.
Rehvirõhu langemisel süttib märgutuli w, antakse kuuldav
hoiatussignaal ja juhi infokeskuses
kuvatakse hoiatusteade.
Sellisel juhul vähendage kiirust,
vältige järske pöördeid ja tugevat
pidurdamist. Peatuge esimesel
ohutul võimalusel ja kontrollige
rehvirõhku.
Märgutuli w 3 107.
Pärast rehvirõhu reguleerimist
algväärtustage süsteem, et märgutuli kustuks, ja taaskäivitage süsteem.

Sõiduki hooldamine233Ettevaatust

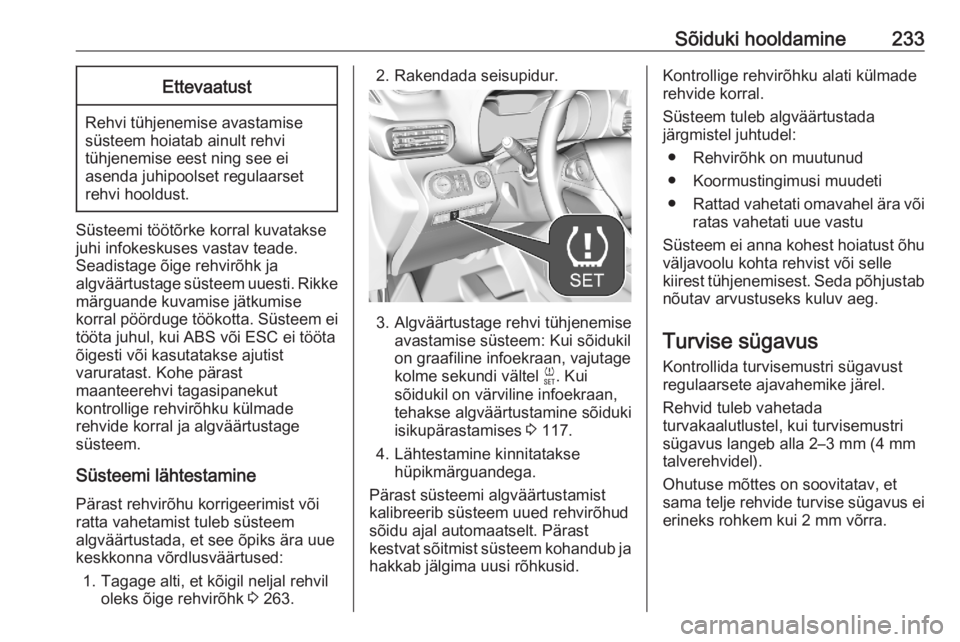

Rehvi tühjenemise avastamise
süsteem hoiatab ainult rehvi
tühjenemise eest ning see ei
asenda juhipoolset regulaarset
rehvi hooldust.
Süsteemi töötõrke korral kuvatakse
juhi infokeskuses vastav teade.
Seadistage õige rehvirõhk ja
algväärtustage süsteem uuesti. Rikke
märguande kuvamise jätkumise
korral pöörduge töökotta. Süsteem ei
tööta juhul, kui ABS või ESC ei tööta
õigesti või kasutatakse ajutist
varuratast. Kohe pärast
maanteerehvi tagasipanekut
kontrollige rehvirõhku külmade
rehvide korral ja algväärtustage
süsteem.
Süsteemi lähtestamine
Pärast rehvirõhu korrigeerimist või
ratta vahetamist tuleb süsteem
algväärtustada, et see õpiks ära uue
keskkonna võrdlusväärtused:
1. Tagage alti, et kõigil neljal rehvil oleks õige rehvirõhk 3 263.
2. Rakendada seisupidur.
3. Algväärtustage rehvi tühjenemise
avastamise süsteem: Kui sõidukil
on graafiline infoekraan, vajutage
kolme sekundi vältel F. Kui
sõidukil on värviline infoekraan,
tehakse algväärtustamine sõiduki
isikupärastamises 3 117.
4. Lähtestamine kinnitatakse hüpikmärguandega.
Pärast süsteemi algväärtustamist
kalibreerib süsteem uued rehvirõhud
sõidu ajal automaatselt. Pärast
kestvat sõitmist süsteem kohandub ja
hakkab jälgima uusi rõhkusid.
Kontrollige rehvirõhku alati külmade
rehvide korral.
Süsteem tuleb algväärtustada
järgmistel juhtudel:
● Rehvirõhk on muutunud
● Koormustingimusi muudeti
● Rattad vahetati omavahel ära või
ratas vahetati uue vastu
Süsteem ei anna kohest hoiatust õhu
väljavoolu kohta rehvist või selle
kiirest tühjenemisest. Seda põhjustab
nõutav arvustuseks kuluv aeg.
Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
sama telje rehvide turvise sügavus ei
erineks rohkem kui 2 mm võrra.

234Sõiduki hooldamine

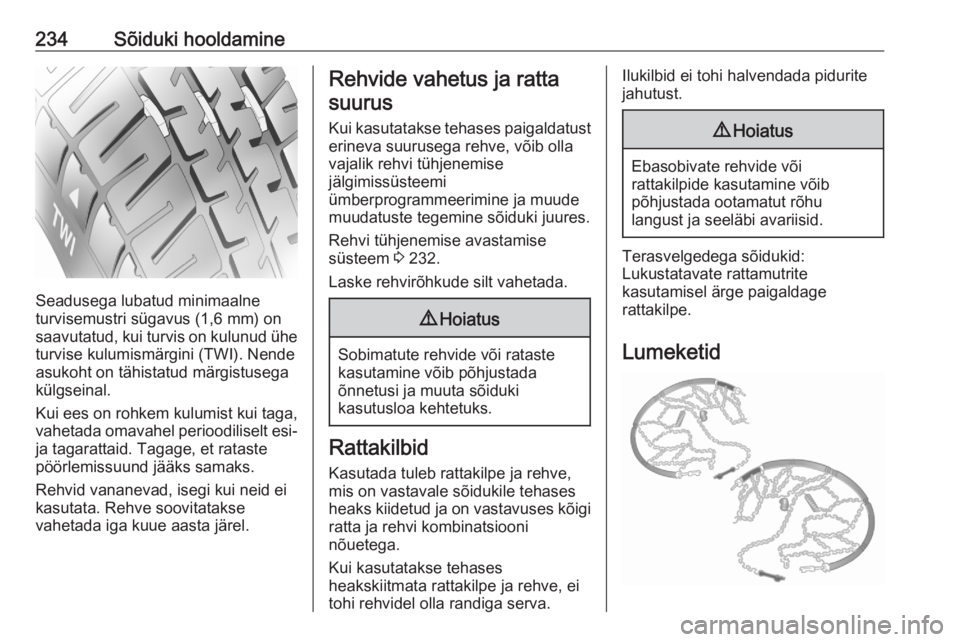

Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada omavahel perioodiliselt esi-
ja tagarattaid. Tagage, et rataste
pöörlemissuund jääks samaks.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga kuue aasta järel.
Rehvide vahetus ja ratta
suurus
Kui kasutatakse tehases paigaldatust erineva suurusega rehve, võib olla
vajalik rehvi tühjenemise
jälgimissüsteemi
ümberprogrammeerimine ja muude muudatuste tegemine sõiduki juures.
Rehvi tühjenemise avastamise
süsteem 3 232.
Laske rehvirõhkude silt vahetada.9 Hoiatus
Sobimatute rehvide või rataste
kasutamine võib põhjustada
õnnetusi ja muuta sõiduki
kasutusloa kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on vastavale sõidukile tehases
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.
Ilukilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Terasvelgedega sõidukid:
Lukustatavate rattamutrite
kasutamisel ärge paigaldage
rattakilpe.
Lumeketid

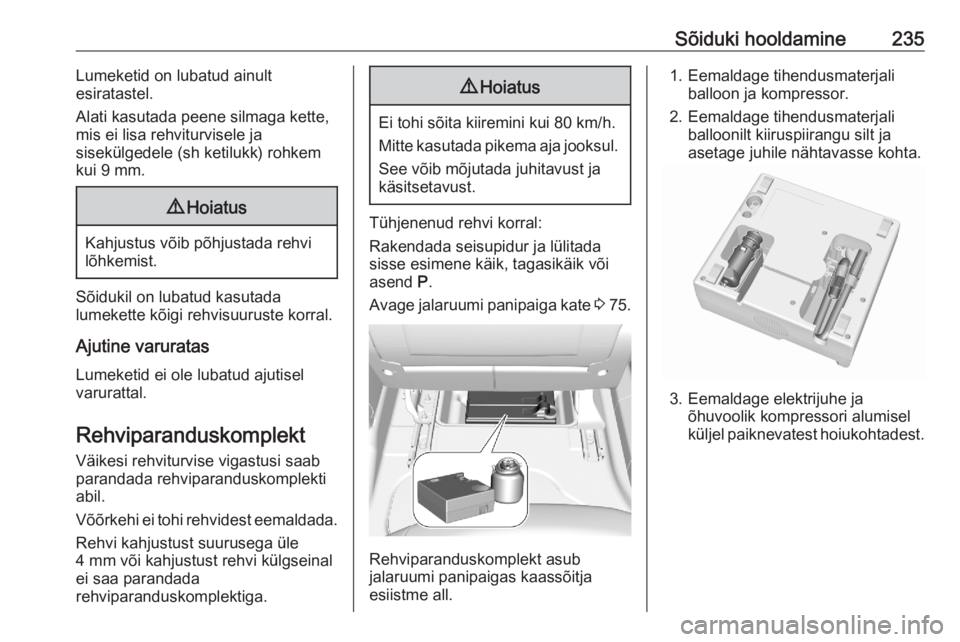

Sõiduki hooldamine235Lumeketid on lubatud ainult
esiratastel.
Alati kasutada peene silmaga kette,
mis ei lisa rehviturvisele ja
sisekülgedele (sh ketilukk) rohkem
kui 9 mm.9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Sõidukil on lubatud kasutada
lumekette kõigi rehvisuuruste korral.
Ajutine varuratas Lumeketid ei ole lubatud ajutiselvarurattal.
Rehviparanduskomplekt Väikesi rehviturvise vigastusi saab
parandada rehviparanduskomplekti
abil.
Võõrkehi ei tohi rehvidest eemaldada. Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa parandada
rehviparanduskomplektiga.
9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Tühjenenud rehvi korral:
Rakendada seisupidur ja lülitada
sisse esimene käik, tagasikäik või
asend P.
Avage jalaruumi panipaiga kate 3 75.
Rehviparanduskomplekt asub
jalaruumi panipaigas kaassõitja
esiistme all.
1. Eemaldage tihendusmaterjali balloon ja kompressor.
2. Eemaldage tihendusmaterjali balloonilt kiiruspiirangu silt ja
asetage juhile nähtavasse kohta.
3. Eemaldage elektrijuhe ja õhuvoolik kompressori alumisel
küljel paiknevatest hoiukohtadest.

236Sõiduki hooldamine

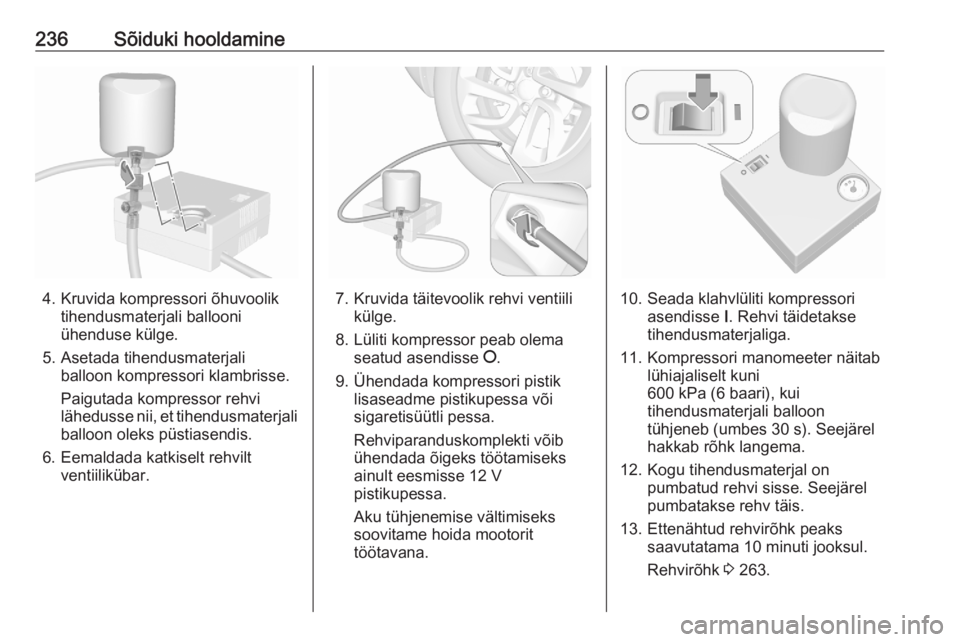

4. Kruvida kompressori õhuvooliktihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori klambrisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstiasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.7. Kruvida täitevoolik rehvi ventiilikülge.
8. Lüliti kompressor peab olema seatud asendisse J.
9. Ühendada kompressori pistik lisaseadme pistikupessa või
sigaretisüütli pessa.
Rehviparanduskomplekti võib
ühendada õigeks töötamiseks
ainult eesmisse 12 V
pistikupessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.10. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni
600 kPa (6 baari), kui
tihendusmaterjali balloon
tühjeneb (umbes 30 s). Seejärel
hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
pumbatakse rehv täis.
13. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 263.

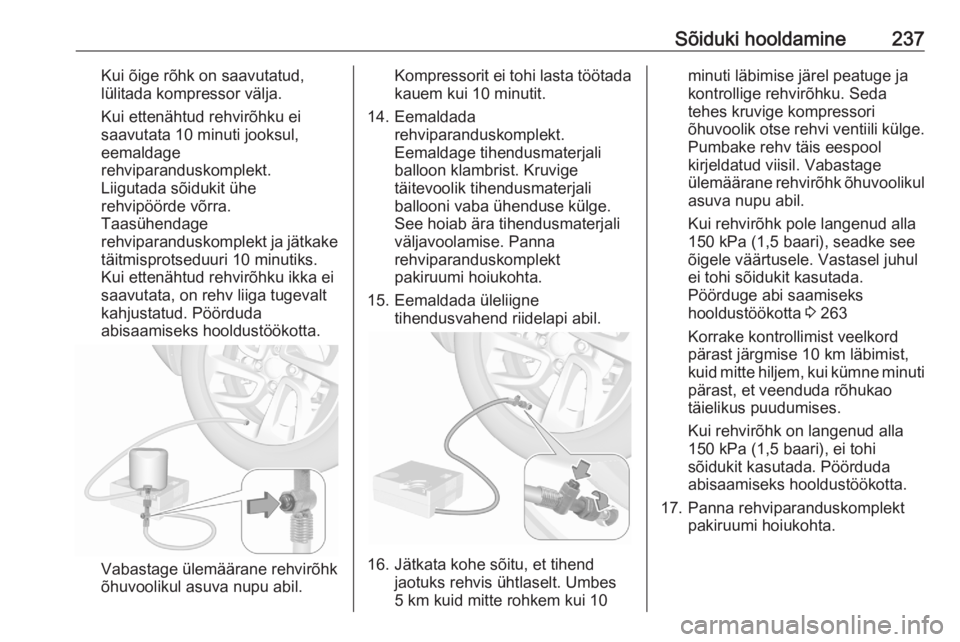

Sõiduki hooldamine237Kui õige rõhk on saavutatud,
lülitada kompressor välja.
Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldage
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra. Taasühendage
rehviparanduskomplekt ja jätkake täitmisprotseduuri 10 minutiks.
Kui ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
kahjustatud. Pöörduda abisaamiseks hooldustöökotta.
Vabastage ülemäärane rehvirõhk
õhuvoolikul asuva nupu abil.
Kompressorit ei tohi lasta töötada
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt.
Eemaldage tihendusmaterjali
balloon klambrist. Kruvige
täitevoolik tihendusmaterjali
ballooni vaba ühenduse külge.
See hoiab ära tihendusmaterjali
väljavoolamise. Panna
rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada üleliigne tihendusvahend riidelapi abil.
16. Jätkata kohe sõitu, et tihendjaotuks rehvis ühtlaselt. Umbes
5 km kuid mitte rohkem kui 10
minuti läbimise järel peatuge ja
kontrollige rehvirõhku. Seda
tehes kruvige kompressori
õhuvoolik otse rehvi ventiili külge.
Pumbake rehv täis eespool
kirjeldatud viisil. Vabastage
ülemäärane rehvirõhk õhuvoolikul
asuva nupu abil.
Kui rehvirõhk pole langenud alla 150 kPa (1,5 baari), seadke see
õigele väärtusele. Vastasel juhul
ei tohi sõidukit kasutada.
Pöörduge abi saamiseks
hooldustöökotta 3 263
Korrake kontrollimist veelkord
pärast järgmise 10 km läbimist,
kuid mitte hiljem, kui kümne minuti
pärast, et veenduda rõhukao
täielikus puudumises.
Kui rehvirõhk on langenud alla
150 kPa (1,5 baari), ei tohi
sõidukit kasutada. Pöörduda
abisaamiseks hooldustöökotta.
17. Panna rehviparanduskomplekt pakiruumi hoiukohta.

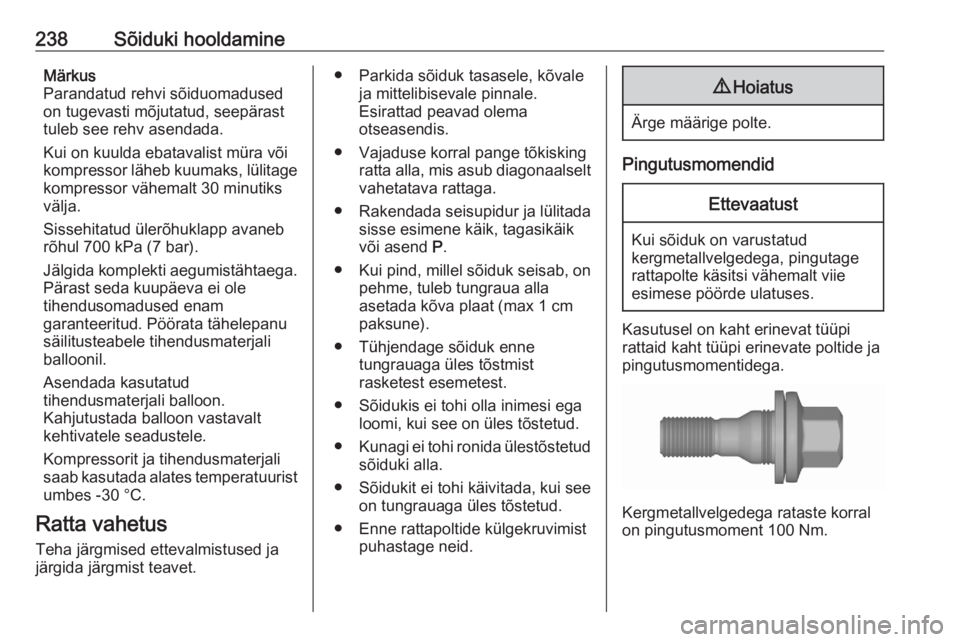

238Sõiduki hooldamineMärkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitage
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 700 kPa (7 bar).
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.
Ratta vahetus
Teha järgmised ettevalmistused ja
järgida järgmist teavet.● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Vajaduse korral pange tõkisking ratta alla, mis asub diagonaalseltvahetatava rattaga.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäikvõi asend P.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Sõidukit ei tohi käivitada, kui see on tungrauaga üles tõstetud.
● Enne rattapoltide külgekruvimist puhastage neid.9Hoiatus
Ärge määrige polte.
Pingutusmomendid
Ettevaatust
Kui sõiduk on varustatud
kergmetallvelgedega, pingutage
rattapolte käsitsi vähemalt viie
esimese pöörde ulatuses.
Kasutusel on kaht erinevat tüüpi
rattaid kaht tüüpi erinevate poltide ja
pingutusmomentidega.
Kergmetallvelgedega rataste korral
on pingutusmoment 100 Nm.
