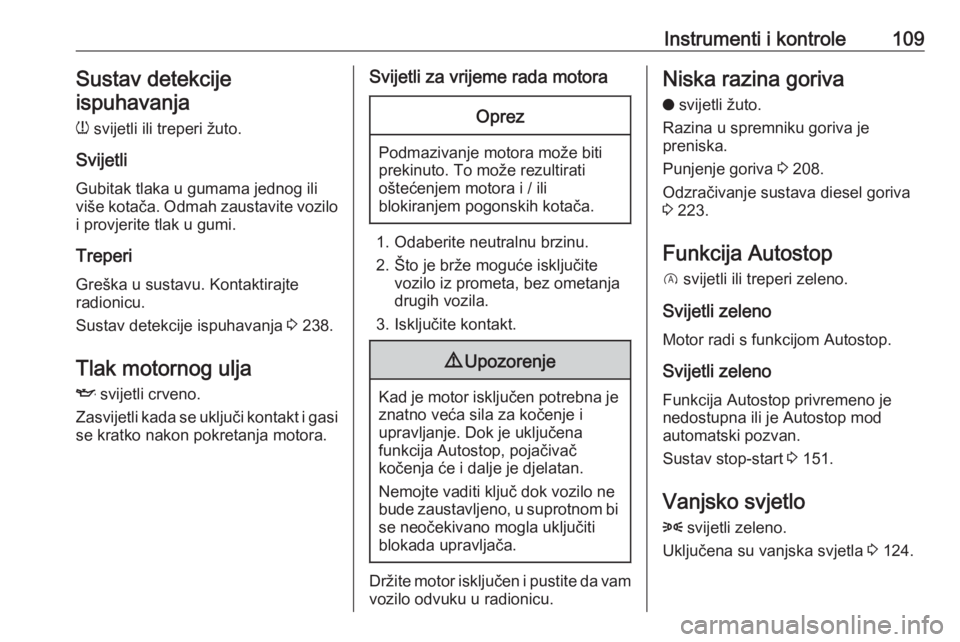

Instrumenti i kontrole109Sustav detekcije
ispuhavanja
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumama jednog ili
više kotača. Odmah zaustavite vozilo i provjerite tlak u gumi.
Treperi
Greška u sustavu. Kontaktirajte
radionicu.
Sustav detekcije ispuhavanja 3 238.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. To može rezultirati
oštećenjem motora i / ili
blokiranjem pogonskih kotača.
1. Odaberite neutralnu brzinu.
2. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
3. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Držite motor isključen i pustite da vam
vozilo odvuku u radionicu.
Niska razina goriva
o svijetli žuto.
Razina u spremniku goriva je
preniska.
Punjenje goriva 3 208.
Odzračivanje sustava diesel goriva 3 223.
Funkcija Autostop D svijetli ili treperi zeleno.
Svijetli zeleno Motor radi s funkcijom Autostop.
Svijetli zeleno Funkcija Autostop privremeno je
nedostupna ili je Autostop mod
automatski pozvan.
Sustav stop-start 3 151.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 124.
Page 112 of 287

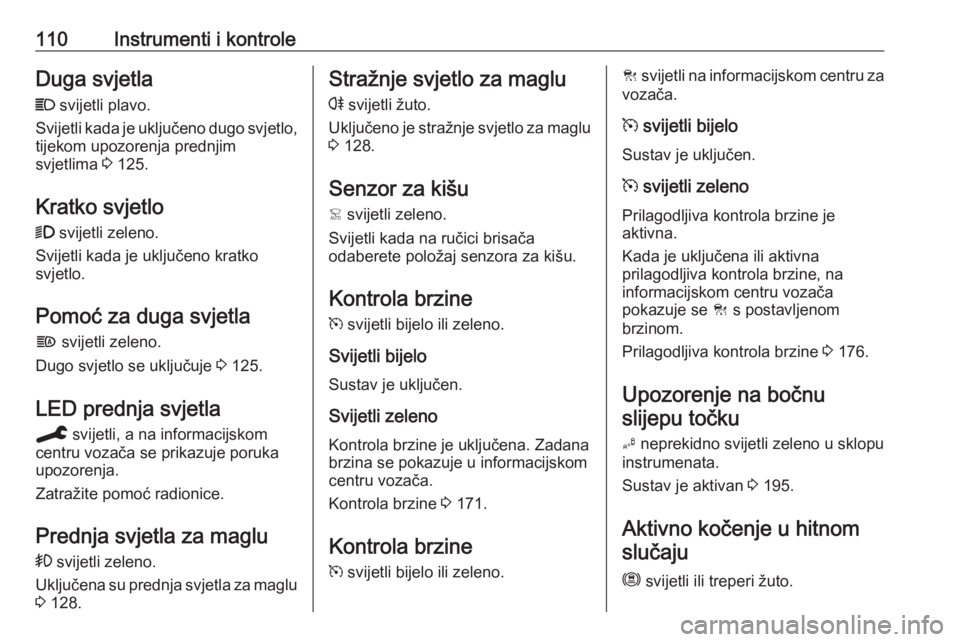

110Instrumenti i kontroleDuga svjetlaC svijetli plavo.
Svijetli kada je uključeno dugo svjetlo,
tijekom upozorenja prednjim
svjetlima 3 125.
Kratko svjetlo 9 svijetli zeleno.
Svijetli kada je uključeno kratko
svjetlo.
Pomoć za duga svjetla f svijetli zeleno.
Dugo svjetlo se uključuje 3 125.
LED prednja svjetla
C svijetli, a na informacijskom
centru vozača se prikazuje poruka upozorenja.
Zatražite pomoć radionice.
Prednja svjetla za maglu > svijetli zeleno.
Uključena su prednja svjetla za maglu
3 128.Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 128.
Senzor za kišu
< svijetli zeleno.
Svijetli kada na ručici brisača
odaberete položaj senzora za kišu.
Kontrola brzine m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno Kontrola brzine je uključena. Zadana
brzina se pokazuje u informacijskom centru vozača.
Kontrola brzine 3 171.
Kontrola brzine m svijetli bijelo ili zeleno.C svijetli na informacijskom centru za
vozača.
m svijetli bijelo
Sustav je uključen.
m svijetli zeleno
Prilagodljiva kontrola brzine je
aktivna.
Kada je uključena ili aktivna
prilagodljiva kontrola brzine, na
informacijskom centru vozača
pokazuje se C s postavljenom
brzinom.
Prilagodljiva kontrola brzine 3 176.
Upozorenje na bočnu slijepu točku
B neprekidno svijetli zeleno u sklopu
instrumenata.
Sustav je aktivan 3 195.
Aktivno kočenje u hitnom slučaju
m svijetli ili treperi žuto.
Page 113 of 287

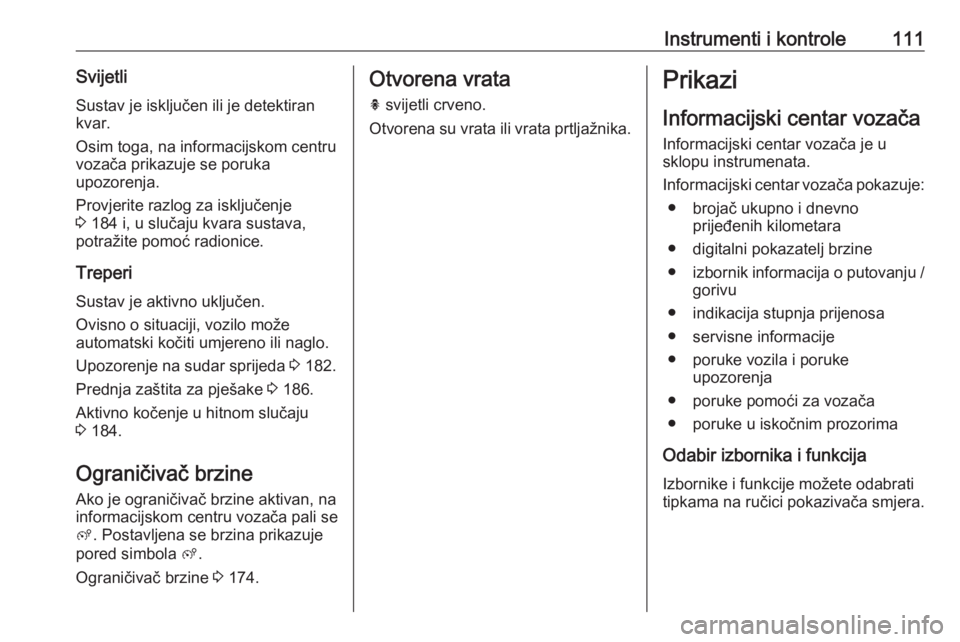

Instrumenti i kontrole111Svijetli
Sustav je isključen ili je detektiran
kvar.
Osim toga, na informacijskom centru
vozača prikazuje se poruka
upozorenja.
Provjerite razlog za isključenje
3 184 i, u slučaju kvara sustava,
potražite pomoć radionice.
Treperi
Sustav je aktivno uključen.
Ovisno o situaciji, vozilo može
automatski kočiti umjereno ili naglo.
Upozorenje na sudar sprijeda 3 182.
Prednja zaštita za pješake 3 186.
Aktivno kočenje u hitnom slučaju
3 184.
Ograničivač brzine
Ako je ograničivač brzine aktivan, na
informacijskom centru vozača pali se
ß . Postavljena se brzina prikazuje
pored simbola ß.
Ograničivač brzine 3 174.Otvorena vrata
h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Prikazi
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Informacijski centar vozača pokazuje: ● brojač ukupno i dnevno prijeđenih kilometara
● digitalni pokazatelj brzine
● izbornik informacija o putovanju /
gorivu
● indikacija stupnja prijenosa
● servisne informacije
● poruke vozila i poruke upozorenja
● poruke pomoći za vozača
● poruke u iskočnim prozorima
Odabir izbornika i funkcija
Izbornike i funkcije možete odabrati
tipkama na ručici pokazivača smjera.
Page 114 of 287
112Instrumenti i kontrole
Okrenite kotačić za podešavanje i
odaberite stranicu u izborniku
informacija o putovanju / gorivu.
Pritisnite SET / CLR za potvrdu ili
resetiranje funkcije.
Poruke vozila i servisne poruke po
potrebi se prikazuju u iskočnim
prozorima na informacijskom centru
vozača. Listajte poruke okretanjem
kotačića za podešavanje. Potvrdite
poruke pritiskom na SET / CLR.
Osim toga, neke izbornike možete
odabrati putem tipke CHECK.Pritisnite CHECK za prebacivanje
između odgovarajućih izbornika.
Poruke vozila 3 118.
Izbornik informacija o putovanju /
gorivu, zaslon srednje razine
opreme
Odaberite potrebnu stranicu:
Brojač dnevno prijeđenih kilometara
Zabilježena udaljenost od resetiranja.
Za resetiranje brojača dnevno
prijeđenih kilometara, pritisnite L 2
sekunde.
Page 115 of 287
Instrumenti i kontrole113Prosječna potrošnja goriva
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme,
kada mjerač počne na zadanoj
vrijednosti. Za resetiranje, pritisnite
SET/CLR nekoliko sekundi.
Prosječna brzina
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Za resetiranje, pritisnite SET/CLR
nekoliko sekundi.
Doseg s preostalom količinom goriva u spremniku
Doseg se računa obzirom na trenutnu
razinu goriva i trenutnu potrošnju. Na
zaslonu su prikazane prosječne
vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Ako je razina goriva niska, na zaslonu se prikazuje poruka i svijetli kontrolno
svjetlo o na mjeraču goriva 3 109.Instantaneous Fuel Consumption
(Trenutna potrošnja goriva)
Prikaz trenutne potrošnje.
Digitalna brzina
Digitalni prikaz trenutne brzine.
Izbornik informacija o putovanju /
gorivu, zaslon napredne razine
opreme
Možete odabrati različite stranice s
kombiniranim informacijama.
Odaberite potrebnu stranicu:
Stranica s informacijama:
Doseg s preostalom količinom goriva u spremniku
Doseg se računa obzirom na trenutnu
razinu goriva i trenutnu potrošnju. Na
zaslonu su prikazane prosječne
vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Ako je razina goriva niska, na zaslonu
se prikazuje poruka i svijetli kontrolno
svjetlo o na mjeraču goriva 3 109.
Trenutačna potrošnja goriva
Prikaz trenutne potrošnje.
Stranica putovanja 1:
Prosječna brzina
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Prosječna potrošnja goriva
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme, kada mjerač počne na zadanoj
vrijednosti.
Prevaljeni put
Prikazuje trenutačnu udaljenost za
putovanje 1 nakon resetiranja.
Page 116 of 287
114Instrumenti i kontroleVrijednosti na stranici putovanja 1možete resetirati pritiskanjem
SET/CLR na nekoliko sekundi.
Stranica putovanja 2:
Prosječna brzina
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Prosječna potrošnja goriva
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme,
kada mjerač počne na zadanoj
vrijednosti.
Prevaljeni put
Prikazuje trenutačnu udaljenost za putovanje 2 nakon određenog
resetiranja.
Vrijednosti na stranici putovanja 2
možete resetirati pritiskanjem
SET/CLR na nekoliko sekundi.
Stranica digitalnog prikaza brzine
Digitalni prikaz trenutne brzine.Vremenski brojač zaustavljanja i
pokretanja (Stop i Start)
Vremenski brojač izračunava
potrošeno vrijeme u modu STOP
tijekom putovanja. On se resetira na
nulu svaki puta kada uključite
paljenje.
Stranica kompasa
Prikazuje zemljopisni smjer vožnje.
Prazna stranica
Nema prikaza informacija o
putovanju/gorivu.
AdBluePritisnite CHECK više puta, dok se ne
prikaže izbornik sredstva AdBlue.
Domet sa sredstvom AdBlue
Pokazuje procjenu razine sredstva
AdBlue. Poruka pokazuje je li razina
dovoljna ili niska.
3 155.
Info zaslon
Info zaslon se nalazi na ploči s
instrumentima pored sklopa
instrumenata.Ovisno o konfiguraciji vozila, vozilo
ima
● Grafički info zaslon
ili
● Info zaslon u boji s
funkcionalnošću zaslona
osjetljivog na dodir
Info zasloni mogu pokazivati: ● vrijeme 3 96
● temperaturu okoline 3 96
● datum 3 96
● Infotainment sustav, pogledajte opis u priručniku Infotainment
sustava
● pokazivanje kamere okrenute prema natrag 3 200
● pokazivanje sustava za panoramski pogled 3 197
● pokazivanje uputa pomoći pri parkiranju 3 187
● navigacija, pogledajte opis u priručniku Infotainment sustava
● poruke vozila i sustava 3 118
● postavke za personalizaciju vozila 3 119
Page 117 of 287

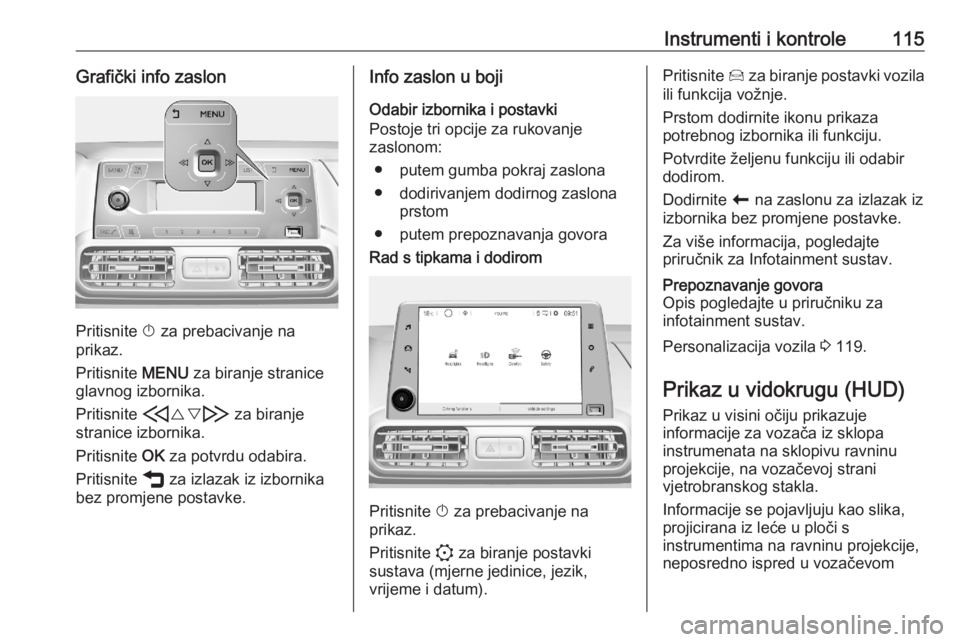

Instrumenti i kontrole115Grafički info zaslon
Pritisnite X za prebacivanje na
prikaz.
Pritisnite MENU za biranje stranice
glavnog izbornika.
Pritisnite H{} I za biranje
stranice izbornika.
Pritisnite OK za potvrdu odabira.
Pritisnite ß za izlazak iz izbornika
bez promjene postavke.
Info zaslon u boji
Odabir izbornika i postavki
Postoje tri opcije za rukovanje
zaslonom:
● putem gumba pokraj zaslona
● dodirivanjem dodirnog zaslona prstom
● putem prepoznavanja govoraRad s tipkama i dodirom
Pritisnite X za prebacivanje na
prikaz.
Pritisnite : za biranje postavki
sustava (mjerne jedinice, jezik,
vrijeme i datum).
Pritisnite Í za biranje postavki vozila
ili funkcija vožnje.
Prstom dodirnite ikonu prikaza
potrebnog izbornika ili funkciju.
Potvrdite željenu funkciju ili odabir
dodirom.
Dodirnite r na zaslonu za izlazak iz
izbornika bez promjene postavke.
Za više informacija, pogledajte
priručnik za Infotainment sustav.Prepoznavanje govora
Opis pogledajte u priručniku za
infotainment sustav.
Personalizacija vozila 3 119.
Prikaz u vidokrugu (HUD)
Prikaz u visini očiju prikazuje
informacije za vozača iz sklopa
instrumenata na sklopivu ravninu
projekcije, na vozačevoj strani
vjetrobranskog stakla.
Informacije se pojavljuju kao slika, projicirana iz leće u ploči s
instrumentima na ravninu projekcije,
neposredno ispred u vozačevom
Page 118 of 287

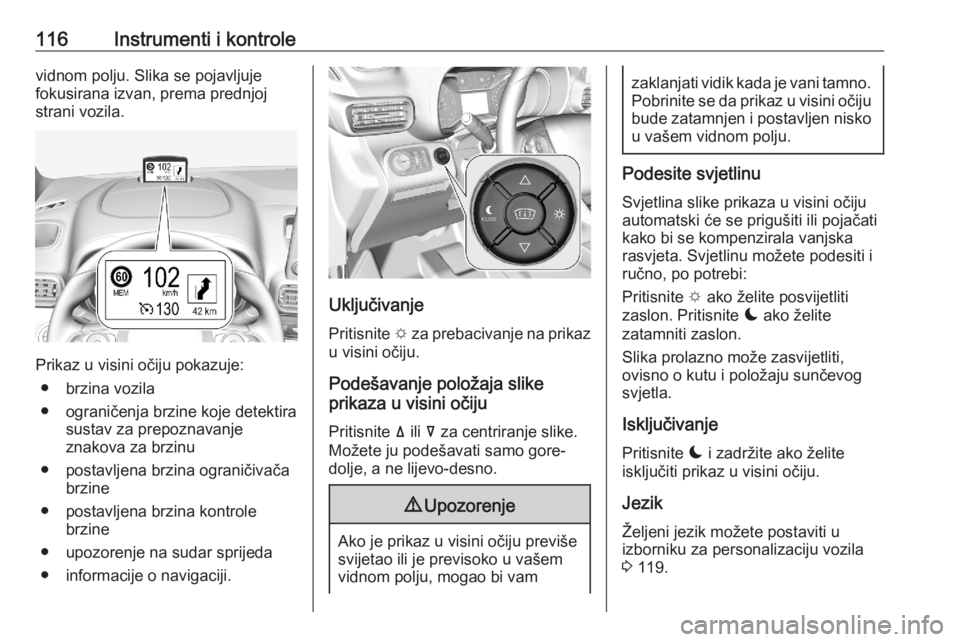

116Instrumenti i kontrolevidnom polju. Slika se pojavljuje
fokusirana izvan, prema prednjoj
strani vozila.
Prikaz u visini očiju pokazuje:
● brzina vozila
● ograničenja brzine koje detektira sustav za prepoznavanje
znakova za brzinu
● postavljena brzina ograničivača brzine
● postavljena brzina kontrole brzine
● upozorenje na sudar sprijeda
● informacije o navigaciji.
Uključivanje
Pritisnite e za prebacivanje na prikaz
u visini očiju.
Podešavanje položaja slike
prikaza u visini očiju
Pritisnite ä ili å za centriranje slike.
Možete ju podešavati samo gore-
dolje, a ne lijevo-desno.
9 Upozorenje
Ako je prikaz u visini očiju previše
svijetao ili je previsoko u vašem vidnom polju, mogao bi vam
zaklanjati vidik kada je vani tamno. Pobrinite se da prikaz u visini očiju
bude zatamnjen i postavljen nisko u vašem vidnom polju.
Podesite svjetlinu
Svjetlina slike prikaza u visini očiju
automatski će se prigušiti ili pojačati
kako bi se kompenzirala vanjska
rasvjeta. Svjetlinu možete podesiti i
ručno, po potrebi:
Pritisnite e ako želite posvijetliti
zaslon. Pritisnite æ ako želite
zatamniti zaslon.
Slika prolazno može zasvijetliti,
ovisno o kutu i položaju sunčevog
svjetla.
Isključivanje
Pritisnite æ i zadržite ako želite
isključiti prikaz u visini očiju.
JezikŽeljeni jezik možete postaviti u
izborniku za personalizaciju vozila
3 119.
Page 119 of 287

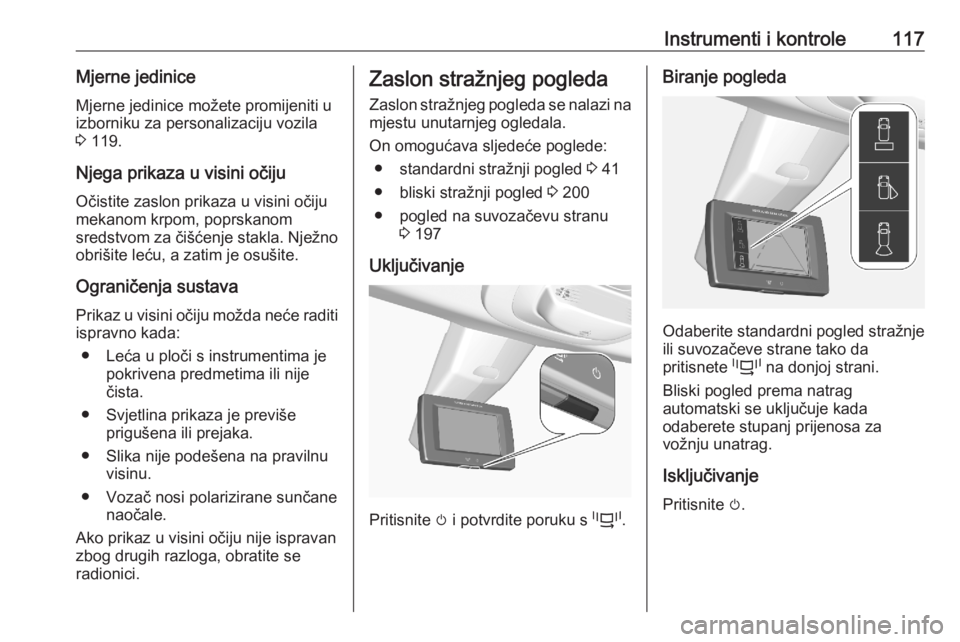

Instrumenti i kontrole117Mjerne jediniceMjerne jedinice možete promijeniti u
izborniku za personalizaciju vozila
3 119.
Njega prikaza u visini očiju
Očistite zaslon prikaza u visini očiju mekanom krpom, poprskanom
sredstvom za čišćenje stakla. Nježno
obrišite leću, a zatim je osušite.
Ograničenja sustava
Prikaz u visini očiju možda neće raditi
ispravno kada:
● Leća u ploči s instrumentima je pokrivena predmetima ili nije
čista.
● Svjetlina prikaza je previše prigušena ili prejaka.
● Slika nije podešena na pravilnu visinu.
● Vozač nosi polarizirane sunčane naočale.
Ako prikaz u visini očiju nije ispravan
zbog drugih razloga, obratite se
radionici.Zaslon stražnjeg pogleda
Zaslon stražnjeg pogleda se nalazi na mjestu unutarnjeg ogledala.
On omogućava sljedeće poglede: ● standardni stražnji pogled 3 41
● bliski stražnji pogled 3 200
● pogled na suvozačevu stranu 3 197
Uključivanje
Pritisnite m i potvrdite poruku s p.
Biranje pogleda
Odaberite standardni pogled stražnje
ili suvozačeve strane tako da
pritisnete p na donjoj strani.
Bliski pogled prema natrag
automatski se uključuje kada
odaberete stupanj prijenosa za
vožnju unatrag.
Isključivanje
Pritisnite m.
Page 120 of 287

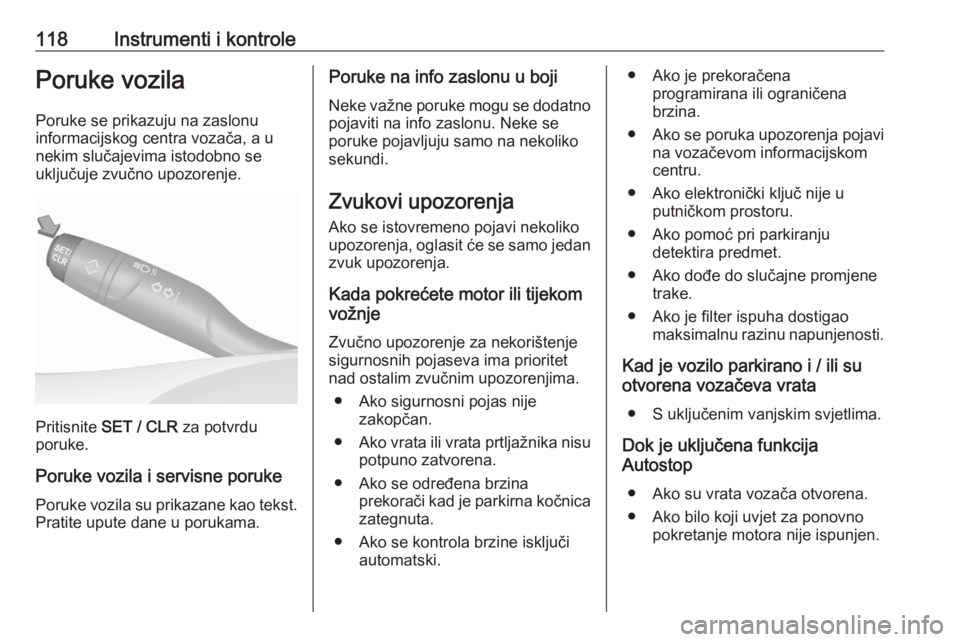

118Instrumenti i kontrolePoruke vozila
Poruke se prikazuju na zaslonu
informacijskog centra vozača, a u
nekim slučajevima istodobno se
uključuje zvučno upozorenje.
Pritisnite SET / CLR za potvrdu
poruke.
Poruke vozila i servisne poruke Poruke vozila su prikazane kao tekst.
Pratite upute dane u porukama.
Poruke na info zaslonu u boji
Neke važne poruke mogu se dodatno pojaviti na info zaslonu. Neke se
poruke pojavljuju samo na nekoliko
sekundi.
Zvukovi upozorenja
Ako se istovremeno pojavi nekoliko
upozorenja, oglasit će se samo jedan
zvuk upozorenja.
Kada pokrećete motor ili tijekom
vožnje
Zvučno upozorenje za nekorištenjesigurnosnih pojaseva ima prioritet nad ostalim zvučnim upozorenjima.
● Ako sigurnosni pojas nije zakopčan.
● Ako vrata ili vrata prtljažnika nisu
potpuno zatvorena.
● Ako se određena brzina prekorači kad je parkirna kočnica
zategnuta.
● Ako se kontrola brzine isključi automatski.● Ako je prekoračenaprogramirana ili ograničena
brzina.
● Ako se poruka upozorenja pojavi
na vozačevom informacijskom
centru.
● Ako elektronički ključ nije u putničkom prostoru.
● Ako pomoć pri parkiranju detektira predmet.
● Ako dođe do slučajne promjene trake.
● Ako je filter ispuha dostigao maksimalnu razinu napunjenosti.
Kad je vozilo parkirano i / ili su
otvorena vozačeva vrata
● S uključenim vanjskim svjetlima.
Dok je uključena funkcija
Autostop
● Ako su vrata vozača otvorena.
● Ako bilo koji uvjet za ponovno pokretanje motora nije ispunjen.
