Page 71 of 287
Sjedala, sustavi zaštite69Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete s ISOFIX držačimaGrupa maseGrupa veličineUčvršćenjeNa suvozačevom sjedaluNa sjedalima u drugom
reduNa sjedalima u
trećem reduGrupa 0: do 10 kgG
FISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XGrupa 0+: do 13 kgEISO/R1XIL 3XDISO/R2XIL3XCISO/R3XIL3XGrupa I: 9 do 18 kgDISO/R2XIL3,4XCISO/R3XIL 3,4XBISO/F2XIL, IUF 3,4XB1ISO/F2XXIL, IUF3,4XAISO/F3XIL, IUF 3,4XIL:pogodno za određene ISOFIX sigurnosne sustava u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu-
univerzalno'. ISOFIX sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova
vozila za sigurnosne sustave za dijete)IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno
Page 72 of 287
70Sjedala, sustavi zaštiteISOFIX grupa veličine i mehanizam sjedalaA - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kgF- ISO/L1:sigurnosni sustav za dijete usmjeren lijevo bočno (nosiva ležaljka)G - ISO/L2:sigurnosni sustav za dijete usmjeren desno bočno (nosiva ležaljka)
Dozvoljene opcije za postavljanje i-Size sigurnosnog sustava za dijete s ISOFIX držačima
Na suvozačevom sjedaluNa sjedalima u drugom reduNa sjedalima u trećem redui-Size sigurnosni sustavi za dijeteXi - UXi - U:pogodni za i-Size 'univerzalne' sigurnosne sustave za dijete usmjerene prema naprijed i natragX:sjedeći položaj nije pogodan za i-Size 'univerzalne' sigurnosne sustave za dijete
Page 73 of 287
Spremište71SpremišteSpremišta..................................... 71
Pretinac za rukavice ..................71
Držači šalica .............................. 71
Prednje spremište .....................72
Nadglavna konzola ....................73
Spremište ispod sjedala ............74
Spremište u srednjoj konzoli .....75
Spremište u prostoru za noge ...75
Prtljažnik ...................................... 76
Pokretni poklopac za ljestve ......76
Prekrivač prtljažnika ..................77
Ušice za učvršćenje tereta ........80
Sustav rukovanja teretom ..........81
Sigurnosna mreža .....................82
Rešetka u teretnom prostoru .....84
Trokut upozorenja .....................87
Komplet za prvu pomoć .............87
Sustav krovnog nosača ...............87
Krovni nosač .............................. 87
Informacije o opterećenju ............88
Indikator preopterećenja ............89Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Na taj bi se način putnici mogli ozlijediti
predmetima koji se uslijed
snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Pretinac za rukavice
Pretinac za rukavice otvorite
povlačenjem ručice.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Prednji držač za šalicu
Držači čaša se nalaze na bočnim
stranama ploče s instrumentima.
Page 74 of 287
72Spremište
Držači čaša mogu se nalaziti u
središnjoj konzoli.
Stražnji držač šalice
Dodatni držači čaša mogu se nalaziti
u sklopivim stolovima na naslonima
prednjih sjedala. Otklopite stol.
Ne stavljajte tvrde ili teške predmete
na stol.
Držači čaša za treći red sjedala
nalaze se u bočnim stranama
prtljažnika.
Prednje spremište
Spremište se nalazi na vrhu
instrumentne ploče.
Neke verzije u spremištu imaju CD
uređaj, USB, hladnjak pretinca za
rukavice i AUX priključak.
Page 75 of 287
Spremište73
Spremište se nalazi iznad sklopa
instrumenata.
Držač kovanica se nalazi na ploči s
instrumentima.
Preklapanje srednjeg naslona
sjedala
Naslon prednjeg srednjeg
suvozačevog sjedala ima ladicu za
dokumente.
Preklapanje sjedala 3 49.
9 Upozorenje
Ako je prednje srednje
suvozačevo sjedalo u
preklopljenom položaju, morate
deaktivirati sustav suvozačevog zračnog jastuka.
Deaktiviranje zračnog jastuka
3 64.
Nadglavna konzola
Odložite samo lagane predmete
poput papira ili mapa.
Page 76 of 287

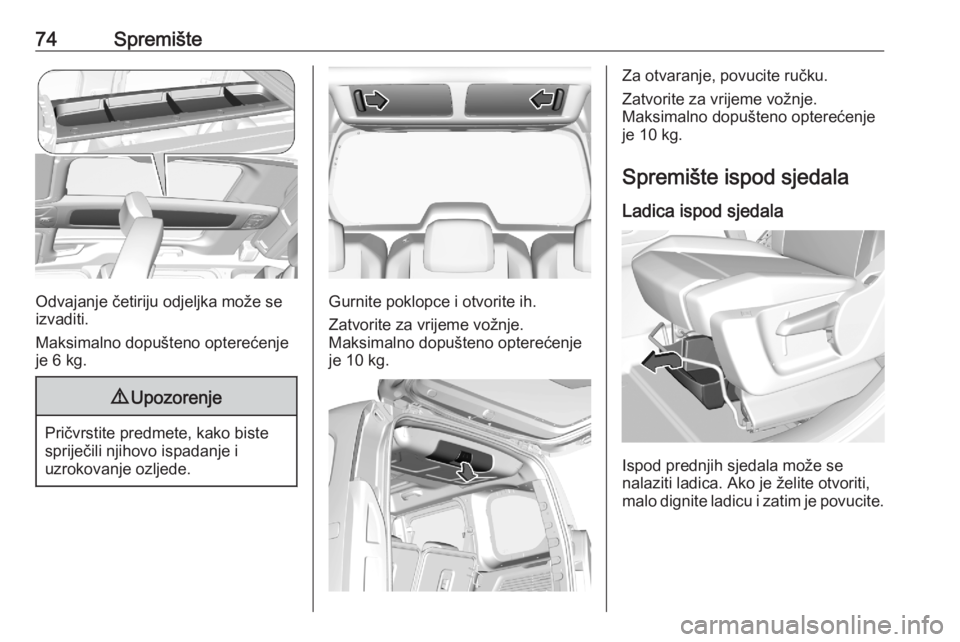

74Spremište
Odvajanje četiriju odjeljka može se
izvaditi.
Maksimalno dopušteno opterećenje je 6 kg.
9 Upozorenje
Pričvrstite predmete, kako biste
spriječili njihovo ispadanje i
uzrokovanje ozljede.
Gurnite poklopce i otvorite ih.
Zatvorite za vrijeme vožnje.
Maksimalno dopušteno opterećenje je 10 kg.
Za otvaranje, povucite ručku.
Zatvorite za vrijeme vožnje.
Maksimalno dopušteno opterećenje je 10 kg.
Spremište ispod sjedala
Ladica ispod sjedala
Ispod prednjih sjedala može se
nalaziti ladica. Ako je želite otvoriti,
malo dignite ladicu i zatim je povucite.
Page 77 of 287

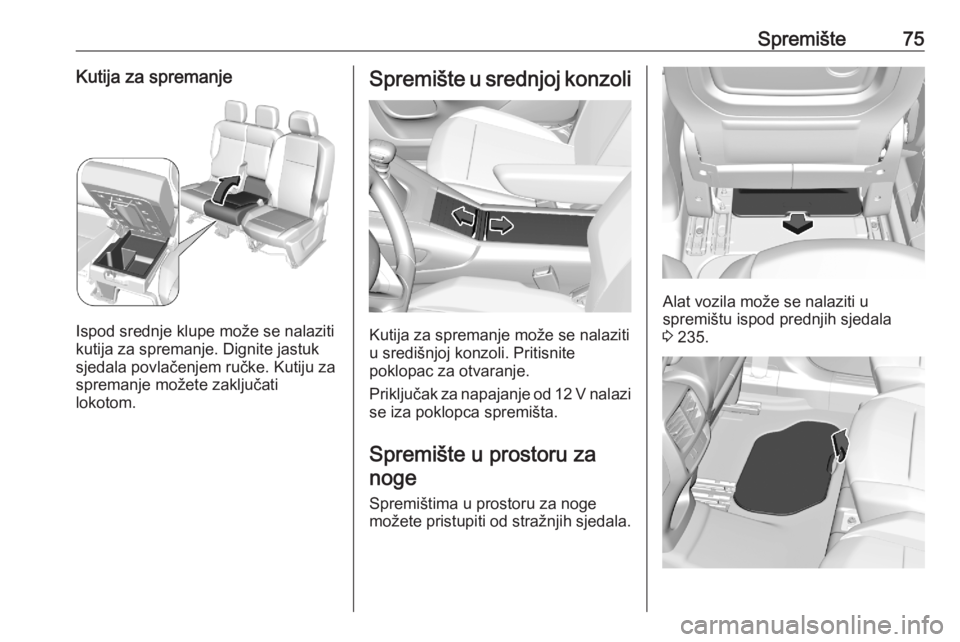

Spremište75Kutija za spremanje
Ispod srednje klupe može se nalaziti
kutija za spremanje. Dignite jastuk
sjedala povlačenjem ručke. Kutiju za spremanje možete zaključati
lokotom.
Spremište u srednjoj konzoli
Kutija za spremanje može se nalaziti
u središnjoj konzoli. Pritisnite
poklopac za otvaranje.
Priključak za napajanje od 12 V nalazi se iza poklopca spremišta.
Spremište u prostoru za noge
Spremištima u prostoru za noge
možete pristupiti od stražnjih sjedala.
Alat vozila može se nalaziti u
spremištu ispod prednjih sjedala
3 235.
Page 78 of 287

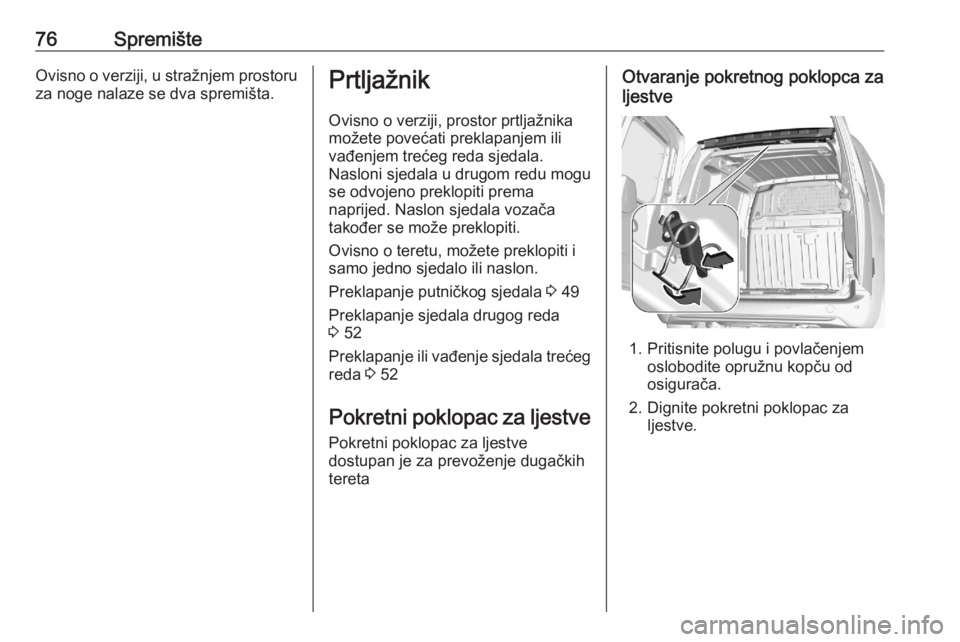

76SpremišteOvisno o verziji, u stražnjem prostoru
za noge nalaze se dva spremišta.Prtljažnik
Ovisno o verziji, prostor prtljažnika
možete povećati preklapanjem ili
vađenjem trećeg reda sjedala.
Nasloni sjedala u drugom redu mogu
se odvojeno preklopiti prema
naprijed. Naslon sjedala vozača
također se može preklopiti.
Ovisno o teretu, možete preklopiti i
samo jedno sjedalo ili naslon.
Preklapanje putničkog sjedala 3 49
Preklapanje sjedala drugog reda
3 52
Preklapanje ili vađenje sjedala trećeg
reda 3 52
Pokretni poklopac za ljestve
Pokretni poklopac za ljestve
dostupan je za prevoženje dugačkih
teretaOtvaranje pokretnog poklopca za
ljestve
1. Pritisnite polugu i povlačenjem oslobodite opružnu kopču od
osigurača.
2. Dignite pokretni poklopac za ljestve.
Page 79 of 287
Spremište77
3. Pomaknite ga preko točke otporakako biste pokretni poklopac za
ljestve zabravili s potpornjima.
Oslonac Naslonite dugačke terete na oslonac.1. Gurnite ručicu do vrha.
2. Gurnite oslonac malo prema naprijed i zatim ga spustite na
stup vrata.
3. Držite dugački teret u nagnutom položaju.
4. Pomaknite oslonac ispod tereta, u
njegov izvorni položaj. Učvrstite
ga pritiskanjem poluge prema
dolje, preko točke otpora.
Stražnja vrata će se zaključati
samo kada montirate oslonac.
5. Čvrsto osigurajte terete. Bočne oslonce možete koristiti kao točke
pričvršćenja.
Zatvaranje pokretnog poklopca
za ljestve
1. Provjerite je li oslonac pravilno zabravljen.
2. Spustite pokretni poklopaca za ljestve.
3. Učvrstite opružnu kopču u njen osigurač.
Prekrivač prtljažnika Stražnji prekrivač prtljage
Na prekrivač ne stavljajte nikakve predmete.
Page 80 of 287

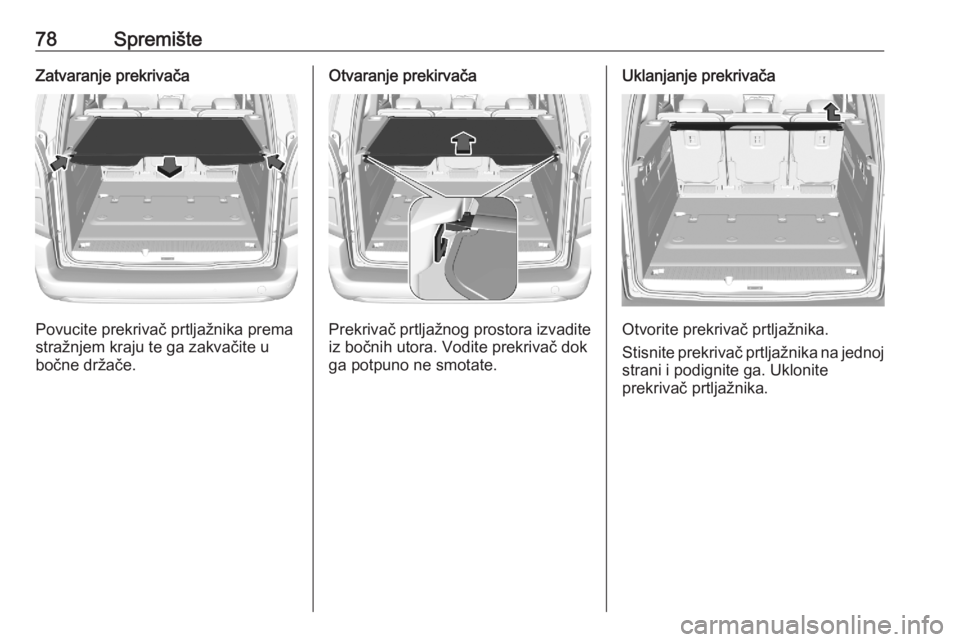

78SpremišteZatvaranje prekrivača
Povucite prekrivač prtljažnika prema
stražnjem kraju te ga zakvačite u
bočne držače.
Otvaranje prekirvača
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Vodite prekrivač dok
ga potpuno ne smotate.
Uklanjanje prekrivača
Otvorite prekrivač prtljažnika.
Stisnite prekrivač prtljažnika na jednoj strani i podignite ga. Uklonite
prekrivač prtljažnika.
