Eşya saklama ve bagaj bölümleri79Bagaj bölümünde eşya saklama
Bagaj bölmesi örtüsü kullanılmıyorsa,
bagaj bölümüne istifleyin. İkinci veya
üçüncü sıra koltukların arkasına
istiflenebilir.
Bagaj bölümü örtüsünü takma
Bagaj bölmesi örtüsünü bir taraftaki
girintinin içine sokun. Örtüyü diğer
taraftan sıkıştırıp girintiye geçirin.
Arka eşya rafı Arka eşya rafının üzerine ağır ve
keskin uçlu nesneler yerleştirmeyin.
İzin verilen maksimum yük 25 kg'dır.
Yüksek yüklerde, emniyet ağını arka
koltukların arkasına takın 3 82.
Arka eşya rafının takılması
Arka eşya rafı iki pozisyonda
takılabilir.
Eşya rafını her iki taraftaki tespit
elemanlarının içine geçirerek takın.
Arka eşya rafının kaldırılması
Arka eşya rafı arkadan yukarıya
doğru katlanarak bagaj bölümünde
daha fazla esnekliğe olanak
sağlayabilir.

80Eşya saklama ve bagaj bölümleriBagaj bölümünde eşya saklama
Katlanmış örtüyü arka koltuk
sırtlıklarının arkasına dikine
yerleştirin.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Sabitleme halkaları araç zemininde
ve / veya yan duvarda bulunabilir.
Sabitleme halkalarının sayısı ve
konumu araca göre değişebilir.
Sabitleme halkalarına uygulanan
maksimum güç 500 daN / 5 kN /
5000 N'u geçmemelidir.
Ülkeye bağlı olarak, maksimum güç
bir etikette gösterilebilir.

Eşya saklama ve bagaj bölümleri81Not
Etikette belirtilen teknik özellikler, bu
el kitabında verilen bilgilere göre
daima önceliğe sahiptir.
Yük yönetim sistemi (FlexOrganizer)
Versiyona bağlı olarak, ön koltukların
arkasındaki bir bölme sürücü ve ön
yolcuları yük hareketi riskine karşı
korur.
Yolcu koltuğunun arkasındaki
bölmenin içinde, uzun eşyaları
sığdırmak için sökülebilen bir kapak
bulunabilir. Güvenli bir taşıma
sağlamak için araçta koruyucu bir örtü mevcuttur.
Dış yolcu koltuğu sırtlığı aşağı
katlanır ve bölme kapağı açılırsa, orta
koltuk boş kalmak zorundadır.Kapağın çıkarılması
1. Kilitleme aygıtını serbest bırakın, kapağı indirin ve ardından çıkarın.
2. Kanadı sürücü koltuğunun arkasına istifleyin.
Kilitleme aygıtını yukarı doğru
çevirin. Kanadın mafsallarını
mahfazalarının içine koyun,
kapağı kaldırın ve kilitleme
aygıtını kapatın.
Koruyucu örtünün takılması Koruyucu örtü, dış yolcu koltuğusırtlığı aşağı katlandığı ve bölme
kapağı açıldığında takılmalıdır.
1. Dış yolcu koltuğu sırtlığını katlayın 3 49.

82Eşya saklama ve bagaj bölümleri
2. Kapağın dört adet geçmelikancasını karşılık gelen sabitleme
halkalarına geçirin.
3. Koltuk başlığını katlanmış sırtlıktan çekerek, koltuk başlığıçubuğunun iki çentiğini ortaya
çıkarın 3 46.
4. Eşyaları yükleyin.5. Örtünün kayışını koltuk başlığının
etrafından geçirin. Boştaki uçtan
çekerek kayışı gerdirin.
Koruyucu kapak takılı haldeyken,
katlanır sırtlık üzerindeki maksimum
yük 100 kg'dır.
Emniyet ağı
Versiyona bağlı olarak, emniyet ağı
arka koltukların arkalarına veya ön
koltuk sırtlıkları katlandığı takdirde ön koltukların arkalarına takılabilir.
Emniyet ağının arkasında insan
taşınmamalıdır.
Takılması
Arka koltukların arkasına
● Arka koltukların üzerindeki tavan şasisinin her iki yanında montaj
açıklıkları bulunur. Kapakları
açıp ağ çubuğunu bir tarafa
geçirin ve ardından çubuğu
sıkıştırıp diğer tarafa geçirin.

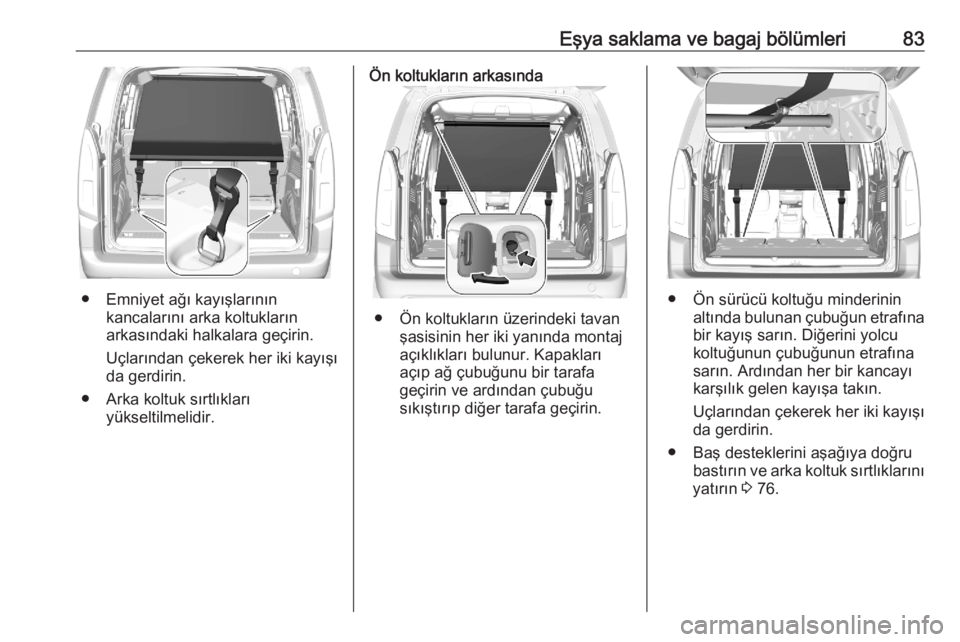

Eşya saklama ve bagaj bölümleri83
● Emniyet ağı kayışlarınınkancalarını arka koltukların
arkasındaki halkalara geçirin.
Uçlarından çekerek her iki kayışı
da gerdirin.
● Arka koltuk sırtlıkları yükseltilmelidir.
Ön koltukların arkasında
● Ön koltukların üzerindeki tavanşasisinin her iki yanında montaj
açıklıkları bulunur. Kapakları
açıp ağ çubuğunu bir tarafa
geçirin ve ardından çubuğu
sıkıştırıp diğer tarafa geçirin.
● Ön sürücü koltuğu minderinin altında bulunan çubuğun etrafınabir kayış sarın. Diğerini yolcu
koltuğunun çubuğunun etrafına
sarın. Ardından her bir kancayı
karşılık gelen kayışa takın.
Uçlarından çekerek her iki kayışı
da gerdirin.
● Baş desteklerini aşağıya doğru bastırın ve arka koltuk sırtlıklarını
yatırın 3 76.

84Eşya saklama ve bagaj bölümleriBagaj bölümü ızgarası
Versiyona bağlı olarak, bir bölme
sürücü ve yolcuları yük hareketi
riskine karşı korur.
Bu bölme ön veya arka koltukların
arkasına yerleştirilebilir.
Bölmenin içinde, uzun eşyaların
sığması için açılabilen bir kapak
bulunur. Güvenli bir taşıma sağlamak için araçta koruyucu bir örtü
mevcuttur.
Yan koltuk sırtlığı aşağı katlanır ve
bölme kapağı açılırsa, orta koltuk boş
kalmak zorundadır.
Uzun eşyaları taşımak için arka
koltuğun sırtlığı indirilir ve kapak
açılırsa, ön yolcu koltuğu boş kalmak
zorundadır.
Bölmenin taşınması
1. Bölmenin üst ve alt kısmında bulunan dört adet kilitleme
aygıtını serbest bırakın.
2. Ön koltukların arkasına yerleştirmek için, arka koltuk
sırtlıklarını aşağıya katlayın 3 52

Eşya saklama ve bagaj bölümleri85
3. Bölmeyi taşıyın ve üst ve altkısımda bulunan dört adet
kilitleme aygıtını kilitleyin.
9 Uyarı
Alt kilitleme cihazlarını kullanırken
özen gösterin. Sıkışma tehlikesi.
Kapağın açılması
1. Bölmenin konumuna ve yükün uzunluğuna bağlı olarak, dış arka
koltuk sırtlığını ve / veya yolcu
koltuğu sırtlığını aşağıya katlayın
3 49, 52
2. Kapağın kilitleme aygıtını serbest
bırakın ve kapağı açın.
3. Kapağı çubukla sabitleyin.
Kapağın kapatılması
1. Çubuğu braketin içine sabitleyin.
2. Kapağı kapatın ve kilitleme aygıtını kilitleyin.
3. Koltukları dik konuma geri getirin 3 49, 52
Koruyucu örtünün takılması Koruyucu örtü, yan koltuk sırtlığı
aşağı katlandığı ve bölme kapağı
açıldığında takılmalıdır.

86Eşya saklama ve bagaj bölümleri
1. Kapağın dört adet geçmelikancasını karşılık gelen sabitleme
halkalarına geçirin.
2. Koltuk başlığını katlanmış sırtlıktan çekerek, koltuk başlığıçubuğunun iki çentiğini ortaya
çıkarın 3 46.
3. Eşyaları yükleyin.4. Örtünün kayışını koltuk başlığının
etrafından geçirin. Boştaki uçtan
çekerek kayışı gerdirin.
Yük ön ve yolcu tarafındaki arka
koltukta taşınıyorsa, her bir koltuk
başlığından birer kayış geçirin.
Koruyucu kapak takılı haldeyken, her bir katlanır sırtlık üzerindeki
maksimum yük 100 kg'dır.
Üçgen ikaz reflektörü
Versiyona bağlı olarak, üçgen ikaz
reflektörü bagaj bölümüne
istiflenebilir. Esnek kayışlarla
sabitleyin.

Eşya saklama ve bagaj bölümleri87İlk yardım çantası
Versiyona bağlı olarak, ilk yardım
çantası bagaj bölümüne istiflenebilir.
Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, kullanımı
onaylanmış olan tavan üstü bagaj
taşıyıcı sistemlerini (portbagaj)
kullanın. Daha fazla bilgi için yetkili
servis ile irtibata geçin.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun ve tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.Tavan üstü bagaj taşıyıcısının
monte edilmesi
Tavan rayı olan araçlar
Montaj noktaları tavan rayının
tabanında bulunur.
Tavan bagajını, ürünle birlikte verilen
montaj talimatlarına göre sabitleyin.

88Eşya saklama ve bagaj bölümleriTavan rayı olmayan araçlar
Bir tavan bagajını sabitlemek için,
tavan şeritlerinde bulunan kapakları
döndürerek açın. Montaj elemanlarını
talimatlara uygun şekilde tespit
elemanı içine sokun.
Aracı yükleme talimatı
● Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
sağlam bir şekilde
kenetlendiğinden emin olun. Üst üste konulan eşyalarda en ağırolanı en alta yerleştirin.
● Boştaki eşyaları sabitleme halkalarına takılı kayışlarla
sabitleyerek kaymalarını önleyin
3 80.
● Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
● Arka bagaj örtüsü ve gösterge paneli üzerine herhangi bir eşya
koymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
● Yapılacak yüklemeler pedalların, el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar
oluşmasına sebep olabilir.
● Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine
bakın, 3 260) ve AB’ye göre boş
ağırlık arasındaki farktır.
