OPEL COMBO E 2020 Uputstvo za upotrebu (in Serbian)

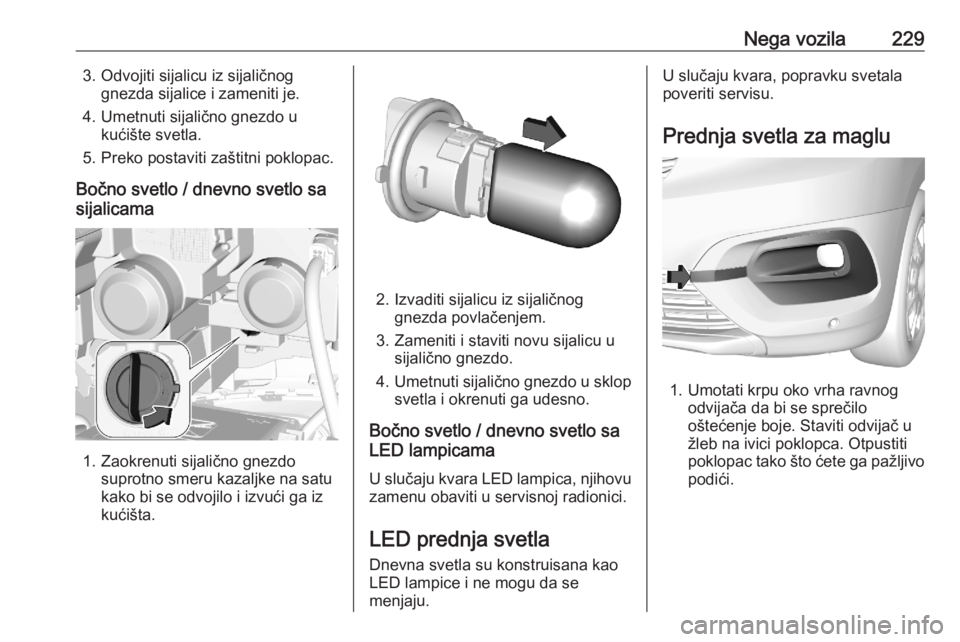

Nega vozila2293. Odvojiti sijalicu iz sijaličnoggnezda sijalice i zameniti je.
4. Umetnuti sijalično gnezdo u kućište svetla.
5. Preko postaviti zaštitni poklopac.
Bočno svetlo / dnevno svetlo sa
sijalicama
1. Zaokrenuti sijalično gnezdo suprotno smeru kazaljke na satu
kako bi se odvojilo i izvući ga iz
kućišta.
2. Izvaditi sijalicu iz sijaličnog gnezda povlačenjem.
3. Zameniti i staviti novu sijalicu u sijalično gnezdo.
4. Umetnuti sijalično gnezdo u sklop
svetla i okrenuti ga udesno.
Bočno svetlo / dnevno svetlo sa
LED lampicama
U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
LED prednja svetla Dnevna svetla su konstruisana kao
LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala
poveriti servisu.
Prednja svetla za maglu
1. Umotati krpu oko vrha ravnog odvijača da bi se sprečilo
oštećenje boje. Staviti odvijač u
žleb na ivici poklopca. Otpustiti
poklopac tako što ćete ga pažljivo
podići.

230Nega vozila
2. Odvojiti i ukloniti dva zavrtnja iizvaditi sklop svetla sa prednje
strane.
3. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
4. Osloboditi konektor povlačenjem krilca za fiksiranje.
5. Skinuti i zameniti sijaličnu jedinicu
i priključiti konektor. Voditi računa
o tome da su sijalica i grlo jedna
jedinica i da moraju biti zamenjeni zajedno.
6. Ubaciti sijalično gnezdo u sklop svetla okretanjem u smeru
kretanja kazaljke na satu i
zabraviti.
7. Montirati sklop svetla pritezanjem dva zavrtnja.
8. Pričvrstiti i zabraviti poklopac.
Prednji pokazivači pravca
1. Zaokrenuti sijalično gnezdo suprotno smeru kazaljke na satu
kako bi se odvojilo i izvući ga iz
kućišta.

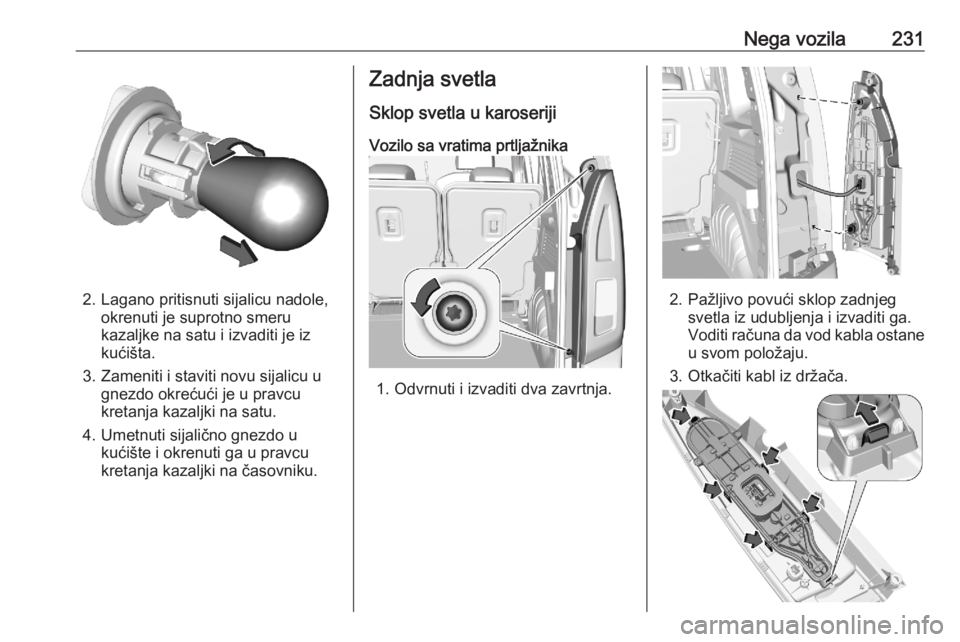

Nega vozila231
2. Lagano pritisnuti sijalicu nadole,okrenuti je suprotno smeru
kazaljke na satu i izvaditi je iz
kućišta.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Zadnja svetla
Sklop svetla u karoseriji
Vozilo sa vratima prtljažnika
1. Odvrnuti i izvaditi dva zavrtnja.
2. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
3. Otkačiti kabl iz držača.

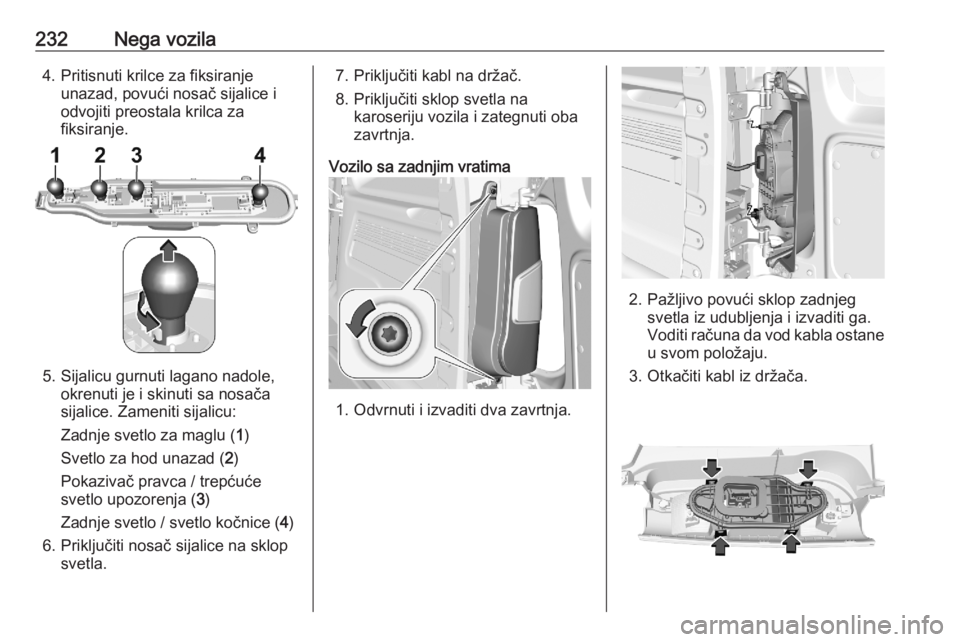

232Nega vozila4. Pritisnuti krilce za fiksiranjeunazad, povući nosač sijalice i
odvojiti preostala krilca za
fiksiranje.
5. Sijalicu gurnuti lagano nadole, okrenuti je i skinuti sa nosača
sijalice. Zameniti sijalicu:
Zadnje svetlo za maglu ( 1)
Svetlo za hod unazad ( 2)
Pokazivač pravca / trepćuće
svetlo upozorenja ( 3)
Zadnje svetlo / svetlo kočnice ( 4)
6. Priključiti nosač sijalice na sklop svetla.
7. Priključiti kabl na držač.
8. Priključiti sklop svetla na karoseriju vozila i zategnuti oba
zavrtnja.
Vozilo sa zadnjim vratima
1. Odvrnuti i izvaditi dva zavrtnja.
2. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
3. Otkačiti kabl iz držača.

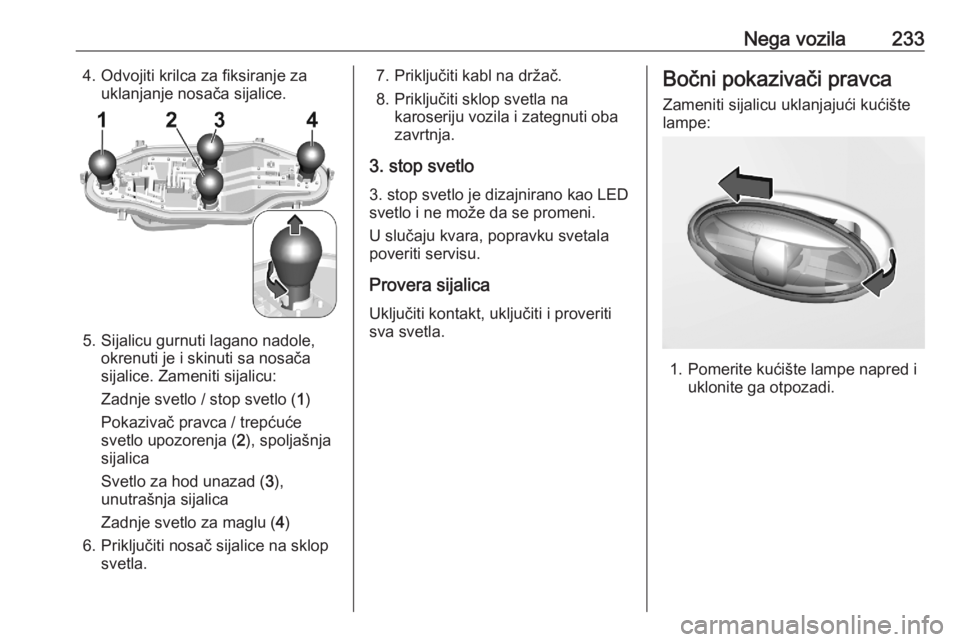

Nega vozila2334. Odvojiti krilca za fiksiranje zauklanjanje nosača sijalice.
5. Sijalicu gurnuti lagano nadole,okrenuti je i skinuti sa nosača
sijalice. Zameniti sijalicu:
Zadnje svetlo / stop svetlo ( 1)
Pokazivač pravca / trepćuće
svetlo upozorenja ( 2), spoljašnja
sijalica
Svetlo za hod unazad ( 3),
unutrašnja sijalica
Zadnje svetlo za maglu ( 4)
6. Priključiti nosač sijalice na sklop svetla.
7. Priključiti kabl na držač.
8. Priključiti sklop svetla na karoseriju vozila i zategnuti oba
zavrtnja.
3. stop svetlo 3. stop svetlo je dizajnirano kao LED
svetlo i ne može da se promeni.
U slučaju kvara, popravku svetala
poveriti servisu.
Provera sijalica Uključiti kontakt, uključiti i proveriti
sva svetla.Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Pomerite kućište lampe napred i uklonite ga otpozadi.

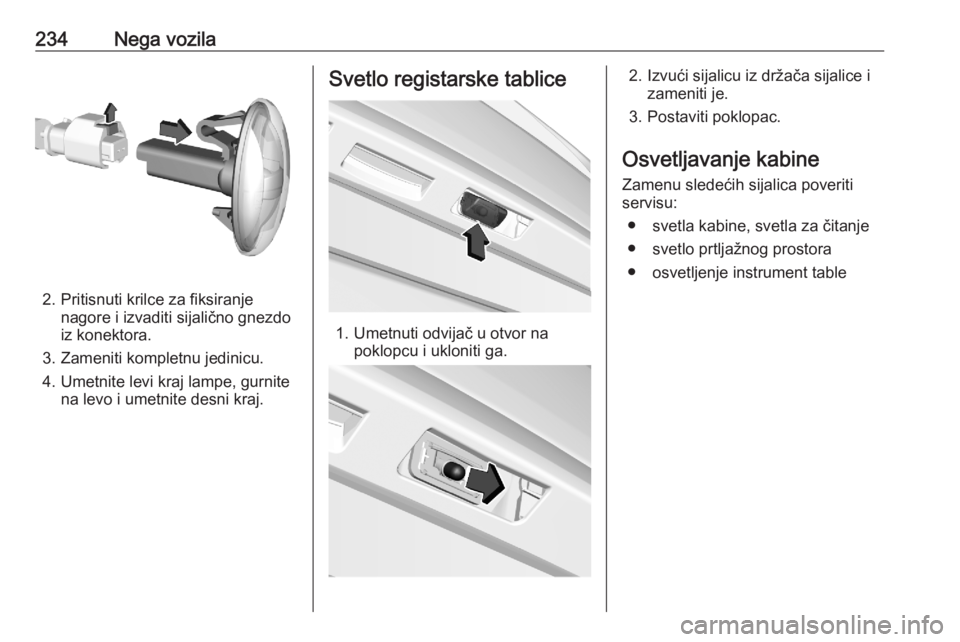

234Nega vozila
2. Pritisnuti krilce za fiksiranjenagore i izvaditi sijalično gnezdo
iz konektora.
3. Zameniti kompletnu jedinicu.
4. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u otvor napoklopcu i ukloniti ga.
2. Izvući sijalicu iz držača sijalice i zameniti je.
3. Postaviti poklopac.
Osvetljavanje kabine Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje● svetlo prtljažnog prostora
● osvetljenje instrument table

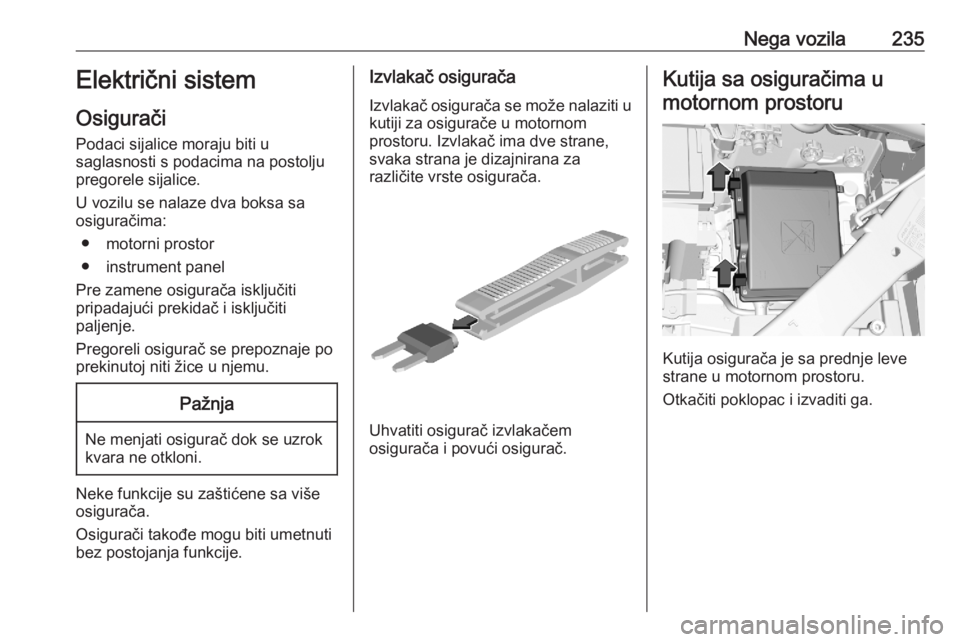

Nega vozila235Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu se nalaze dva boksa sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru. Izvlakač ima dve strane,
svaka strana je dizajnirana za
različite vrste osigurača.
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.

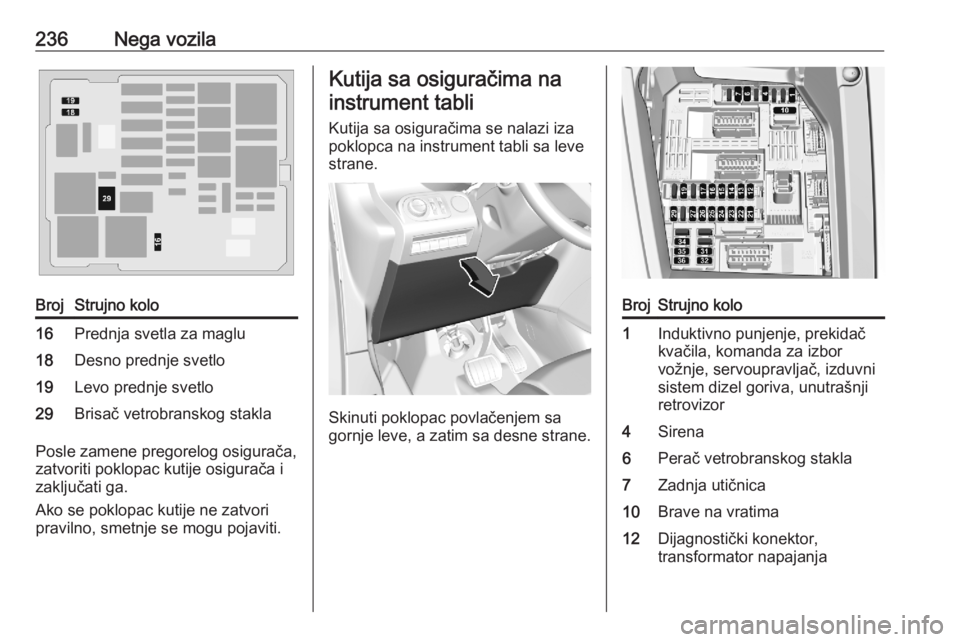

236Nega vozilaBrojStrujno kolo16Prednja svetla za maglu18Desno prednje svetlo19Levo prednje svetlo29Brisač vetrobranskog stakla
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zaključati ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima se nalazi iza
poklopca na instrument tabli sa leve
strane.
Skinuti poklopac povlačenjem sa
gornje leve, a zatim sa desne strane.
BrojStrujno kolo1Induktivno punjenje, prekidač
kvačila, komanda za izbor
vožnje, servoupravljač, izduvni
sistem dizel goriva, unutrašnji
retrovizor4Sirena6Perač vetrobranskog stakla7Zadnja utičnica10Brave na vratima12Dijagnostički konektor,
transformator napajanja

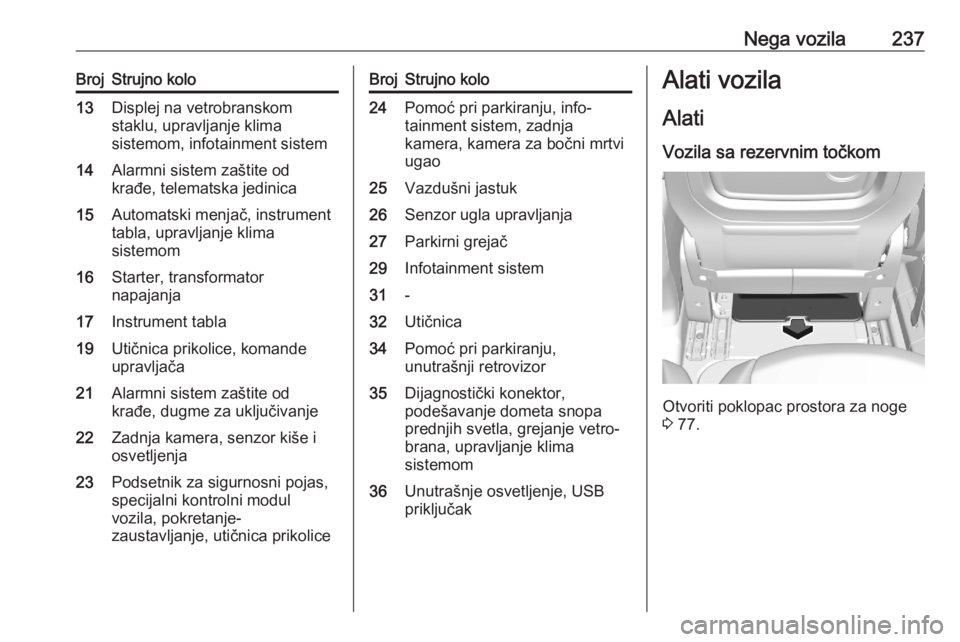

Nega vozila237BrojStrujno kolo13Displej na vetrobranskom
staklu, upravljanje klima
sistemom, infotainment sistem14Alarmni sistem zaštite od
krađe, telematska jedinica15Automatski menjač, instrument
tabla, upravljanje klima
sistemom16Starter, transformator
napajanja17Instrument tabla19Utičnica prikolice, komande
upravljača21Alarmni sistem zaštite od
krađe, dugme za uključivanje22Zadnja kamera, senzor kiše i
osvetljenja23Podsetnik za sigurnosni pojas,
specijalni kontrolni modul
vozila, pokretanje-
zaustavljanje, utičnica prikoliceBrojStrujno kolo24Pomoć pri parkiranju, info‐
tainment sistem, zadnja
kamera, kamera za bočni mrtvi
ugao25Vazdušni jastuk26Senzor ugla upravljanja27Parkirni grejač29Infotainment sistem31-32Utičnica34Pomoć pri parkiranju,
unutrašnji retrovizor35Dijagnostički konektor,
podešavanje dometa snopa
prednjih svetla, grejanje vetro‐
brana, upravljanje klima
sistemom36Unutrašnje osvetljenje, USB
priključakAlati vozila
Alati Vozila sa rezervnim točkom
Otvoriti poklopac prostora za noge
3 77.

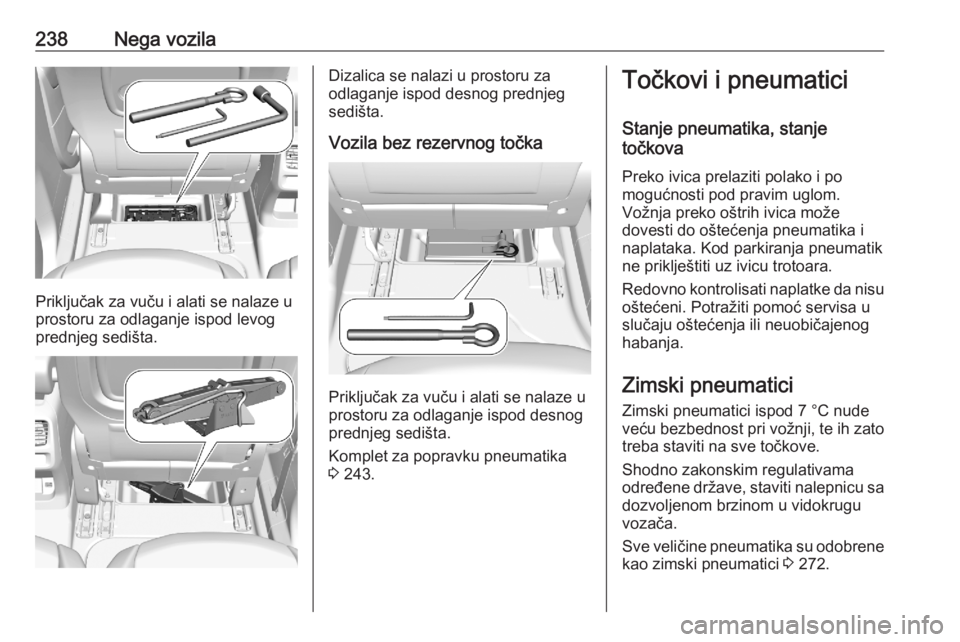

238Nega vozila
Priključak za vuču i alati se nalaze u
prostoru za odlaganje ispod levog
prednjeg sedišta.
Dizalica se nalazi u prostoru za
odlaganje ispod desnog prednjeg
sedišta.
Vozila bez rezervnog točka
Priključak za vuču i alati se nalaze u
prostoru za odlaganje ispod desnog prednjeg sedišta.
Komplet za popravku pneumatika
3 243.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici ispod 7 °C nude veću bezbednost pri vožnji, te ih zato
treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa dozvoljenom brzinom u vidokrugu
vozača.
Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 272.
