Instrumente, Bedienelemente89

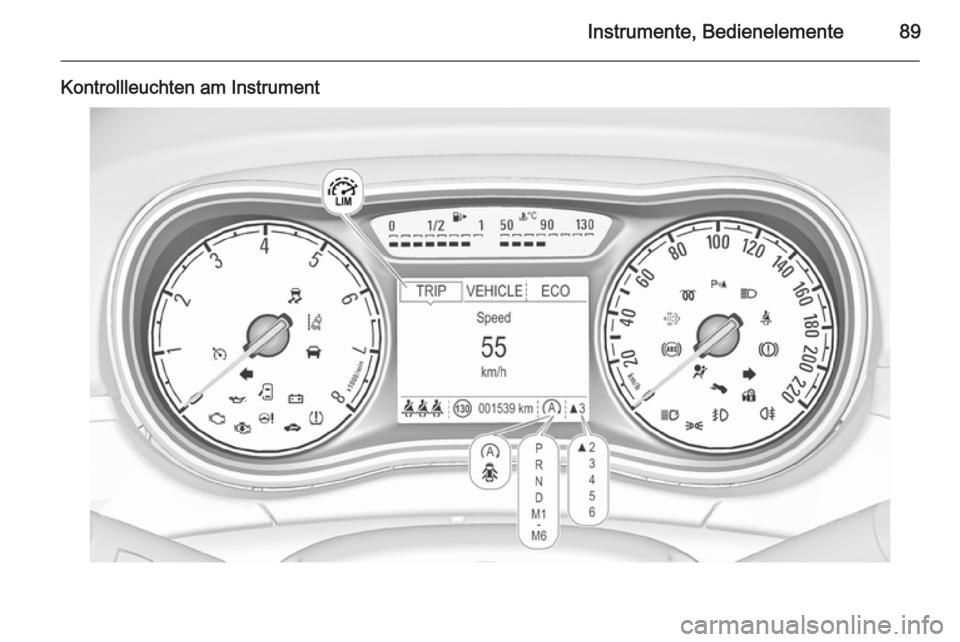

Kontrollleuchten am Instrument

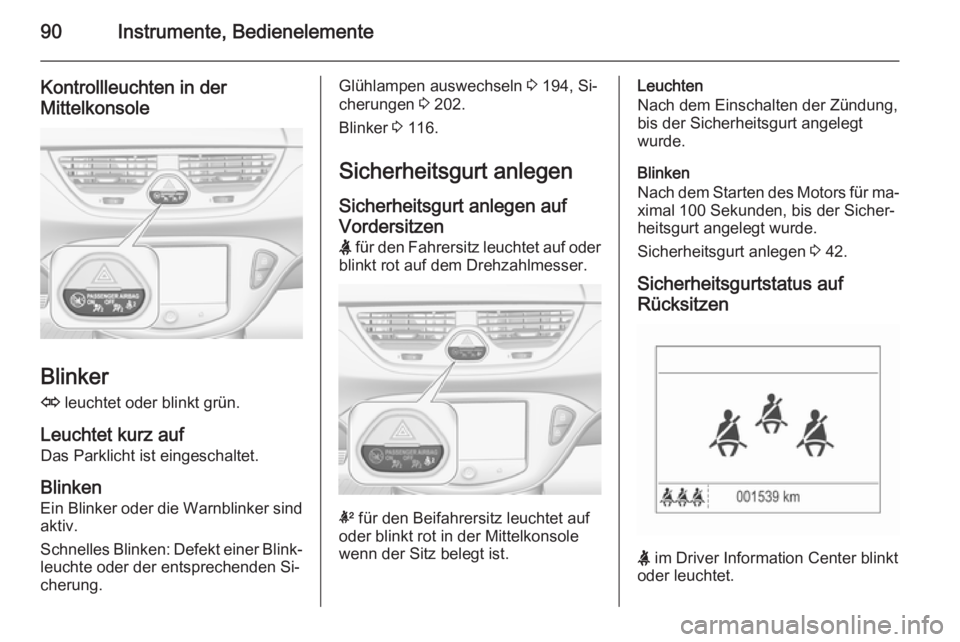

90Instrumente, Bedienelemente
Kontrollleuchten in der
Mittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker oder die Warnblinker sind aktiv.
Schnelles Blinken: Defekt einer Blink‐
leuchte oder der entsprechenden Si‐
cherung.
Glühlampen auswechseln 3 194, Si‐
cherungen 3 202.
Blinker 3 116.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen X für den Fahrersitz leuchtet auf oder
blinkt rot auf dem Drehzahlmesser.
k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Mittelkonsole wenn der Sitz belegt ist.
Leuchten
Nach dem Einschalten der Zündung, bis der Sicherheitsgurt angelegt
wurde.
Blinken
Nach dem Starten des Motors für ma‐ ximal 100 Sekunden, bis der Sicher‐heitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 42.
Sicherheitsgurtstatus auf
Rücksitzen
X im Driver Information Center blinkt
oder leuchtet.

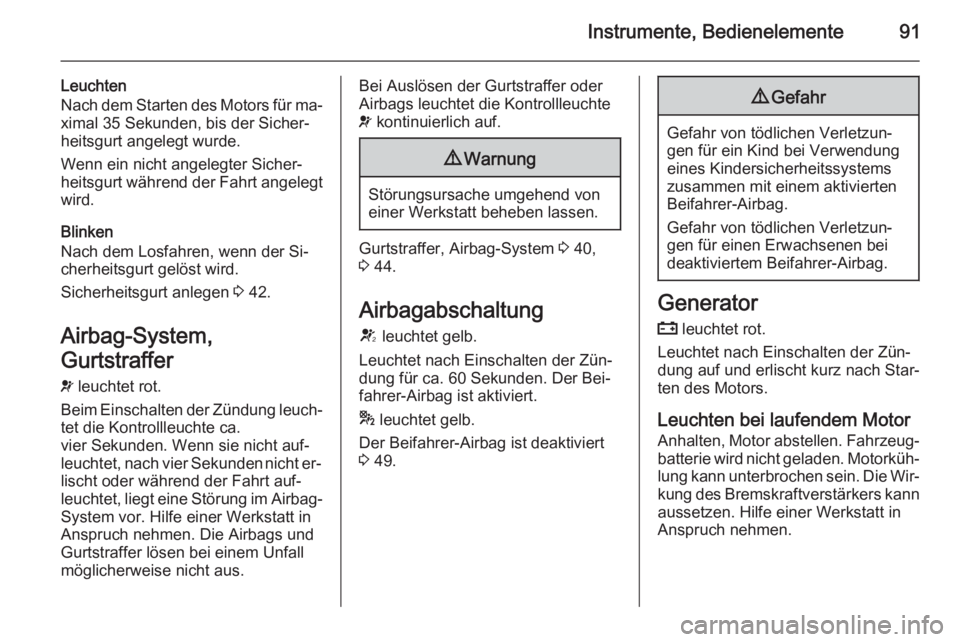

Instrumente, Bedienelemente91
Leuchten
Nach dem Starten des Motors für ma‐ ximal 35 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Wenn ein nicht angelegter Sicher‐
heitsgurt während der Fahrt angelegt
wird.
Blinken
Nach dem Losfahren, wenn der Si‐ cherheitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 42.
Airbag-System,
Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
vier Sekunden. Wenn sie nicht auf‐ leuchtet, nach vier Sekunden nicht er‐ lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 40,
3 44.
Airbagabschaltung V leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für ca. 60 Sekunden. Der Bei‐
fahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 49.
9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAnhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.

92Instrumente, BedienelementeAbgasZ leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐ men.
Blinken bei laufendem Motor Störung, die zur Beschädigung des
Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.
Fehlfunktion, Service g leuchtet gelb.
Zusätzlich wird im Driver Information
Center eine Warnung angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.Fahrzeugmeldungen 3 104.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Brems- und Kupplungsflüssig‐
keitsstand ist zu niedrig 3 190.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 150.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten
Zum Starten des Fahrzeugs im Auto‐ stopp-Modus muss das Kupplungs‐
pedal betätigt werden. Stopp-Start- Automatik 3 136.
Blinken
Für einen Hauptstart des Motors
muss das Kupplungspedal betätigt
werden 3 17, 3 135.
Bei einigen Ausführungen wird im
Fahrer-Informationsdisplay die Mel‐
dung „Pedal betätigen“ angezeigt
3 104.
Antiblockiersystem u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für einige Sekunden. Das Sys‐
tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
im ABS vor. Die Bremsanlage ist wei‐ terhin funktionsfähig, aber ohne ABS-
Regelung.
Antiblockiersystem 3 150.

Instrumente, Bedienelemente93Gangwechsel
Wenn sich aus Gründen der Kraft‐
stoffersparnis ein Hochschalten emp‐ fiehlt, wird R zusammen mit der Num‐
mer des nächsthöheren Gangs ange‐
zeigt.
Lenkunterstützung c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung Die Lenkunterstützung ist durch eineÜberhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das System abgekühlt ist.
Stopp-Start-Automatik 3 136.
Leuchtet bei deaktivierter
Lenkunterstützung Störung in der Lenkunterstützung.
Hilfe einer Werkstatt in Anspruch neh‐
men.Gleichzeitiges Aufleuchten
von c und b
Die Lenkunterstützung muss kalib‐
riert werden. Kalibrierung des Sys‐ tems 3 152.
Spurhalteassistent
) leuchtet grün oder blinkt gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐ bereit.
Blinkt gelb
Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
Spurhalteassistent 3 176
Ultraschall-Einparkhilfe r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oderStörungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 160.
Elektronische
Stabilitätsregelung und
Traktionskontrolle
b blinkt oder leuchtet gelb.
Blinken
Das System greift aktiv ein. Die Mo‐
torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.

94Instrumente, Bedienelemente
Leuchten
Es liegt eine Störung im System vor.
Im Driver Information Center wird
eine Warnmeldung oder ein Warn‐
code angezeigt. Weiterfahrt ist mög‐
lich. Das System ist nicht funktions‐
fähig. Die Fahrstabilität kann sich
jedoch je nach Fahrbahnbeschaffen‐
heit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Elektronische Stabilitätsregelung
3 152, Traktionskontrolle 3 151.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefen Außentemperaturen
ein.
Diesel-Partikelfilter % leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchten
Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken
Der maximale Füllstand des Filters ist erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Diesel-Partikelfilter 3 140, Stopp-
Start-Automatik 3 136.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.Blinken
Störung im System bzw. Montageeines Reifens ohne Drucksensor(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Reifendruck-Kontrollsystem 3 210.
Motoröldruck I leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung betätigen.
2. Den Wählhebel auf Neutral stel‐ len.

Instrumente, Bedienelemente95
3.Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 187.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchten
Füllstand im Kraftstofftank ist zu nied‐ rig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 141.
Entlüftung der Dieselkraftstoffanlage
3 193.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor kann nicht gestartet werden.
Reduzierte Motorleistung
# leuchtet gelb.
Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Autostopp
Autostopp aktiv
D leuchtet rot oder weiß.Der Motor ist im Autostopp.
Stopp-Start-Automatik 3 136.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 112.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 113.
Fernlichtassistent
l leuchtet grün.
Der Fernlichtassistent ist eingeschal‐
tet 3 115.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 117.

96Instrumente, BedienelementeNebelschlussleuchter leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 117.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 154.
Erkennung
vorausfahrendes
Fahrzeug
A leuchtet grün.
Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Auffahrwarnung 3 158.Geschwindigkeitsbegren‐
zer
Bei aktiviertem Geschwindigkeitsbe‐
grenzer leuchtet im Driver Information Center die Kontrollleuchte L auf. Die
gewählte Geschwindigkeit wird ne‐
ben dem Symbol L angezeigt.
Geschwindigkeitsbegrenzer 3 156.
Verkehrszeichen-
Assistent L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 173.
Tür offen h Leuchten.
Eine Tür oder die Hecktür ist offen.Info-Displays
Driver Information Center
Das Driver Information Center (DIC)
befindet sich im Instrument.
Abhängig von Version und Ausstat‐
tung ist das Driver Information Center (DIC) als Baselevel-, Midlevel- oder
Uplevel-Display erhältlich.
Über die Tasten am Blinkerhebel
kann zwischen folgenden Seiten im
DIC gewechselt werden:
■ Tageskilometerzähler 3 85
■ Fahrzeuginformationen und -ein‐ stellungen, siehe unten
■ Informationen zu Fahrt/Kraftstoff, siehe unten
■ Informationen zum Verbrauch, siehe unten
■ Navigationsinformationen
Bei Bedarf werden folgende Informa‐
tionen angezeigt:
■ Warnmeldungen 3 104
■ Anzeige zum Schalten 3 93

Instrumente, Bedienelemente97
■ Anzeige der Fahrmodi 3 141,
3 146
■ Reifendruckwarnung 3 210
■ Sicherheitsgurt anlegen (Erinne‐ rung) 3 90
■ Autostopp-Anzeige 3 136
■ Serviceinformationen 3 92
Baselevel-Display
Zur Auswahl der Unterseiten das Ein‐ stellrädchen am Blinkerhebel drehen.Folgende Unterseiten sind verfügbar:
■ Motoröl-Lebensdaueranzeige
■ Reifendruckanzeige
■ Reifenlast
■ Einheiteneinstellung
■ Spracheinstellung – ohne Infotain‐ ment System
■ Uhr – ohne Infotainment System
■ Außentemperatur – ohne Infotain‐ ment System
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht.
Midlevel-DisplayDie Menüseiten des Midlevel-Dis‐
plays werden durch Drücken auf die
Taste MENU am Blinkerhebel ausge‐
wählt.
Im Midlevel-Display sind folgende
Menüseiten verfügbar:
■ Menü Trip, siehe unten
■ Menü Fahrzeugeinstellungen ,
siehe unten
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Uplevel-Display

98Instrumente, Bedienelemente
Die Menüseiten des Uplevel-Displays
werden durch Drücken auf die Taste
MENU am Blinkerhebel ausgewählt.
Die Symbole des Hauptmenüs sind in der obersten Displayzeile zu sehen:
■ Menü Trip, siehe unten
■ Menü Fahrzeugeinstellungen ,
siehe unten
■ Menü Eco, siehe unten
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.
Taste MENU drücken, um zwischen
den Hauptmenüs umzuschalten oder
von einem Untermenü in das nächst‐
höhere Menü zurückzukehren.
Durch Drehen des Einstellrädchens
eine Unterseite des Hauptmenüs
auswählen oder einen Zahlenwert
einstellen.
Zum Auswählen und Bestätigen einer
Funktion auf die Taste SET/CLR
drücken.
Fahrzeug- und Service-Meldungen
werden als Popup im DIC angezeigt.
Meldungen werden durch Drücken
der Taste SET/CLR bestätigt. Fahr‐
zeugmeldungen 3 104.
Fahrtmenü
Die Infoseite Trip mit der Taste
MENU auswählen.
Zum Auswählen einer Unterseite das
Einstellrädchen drehen.
Die folgende Liste enthält alle vorhan‐ denen Seiten des Fahrtmenüs. Einigedavon sind nur bei bestimmten Fahr‐
zeugen verfügbar.
Die in den Untermenüs gegebenen Anweisungen befolgen.
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Durchschnittlicher Kraftstoffver‐ brauch 1
■ Durchschnittlicher Kraftstoffver‐ brauch 2
■ Digitale Geschwindigkeit
■ Kraftstoffreichweite
■ Aktueller Kraftstoffverbrauch
■ Durchschnittliche Geschwindigkeit
■ Uhr
■ Temperatur
■ leere Seite
