sensor OPEL CORSA 2015.5 Instruktionsbok

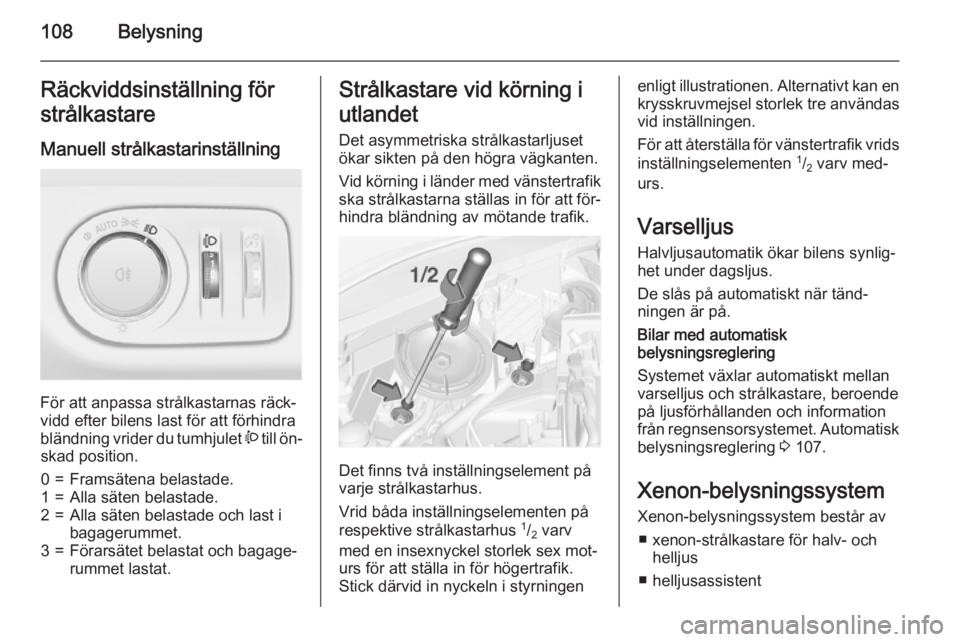

108BelysningRäckviddsinställning för
strålkastare
Manuell strålkastarinställning
För att anpassa strålkastarnas räck‐
vidd efter bilens last för att förhindra
bländning vrider du tumhjulet ? till ön‐
skad position.
0=Framsätena belastade.1=Alla säten belastade.2=Alla säten belastade och last i
bagagerummet.3=Förarsätet belastat och bagage‐
rummet lastat.Strålkastare vid körning i
utlandet
Det asymmetriska strålkastarljuset
ökar sikten på den högra vägkanten.
Vid körning i länder med vänstertrafik ska strålkastarna ställas in för att för‐
hindra bländning av mötande trafik.
Det finns två inställningselement på
varje strålkastarhus.
Vrid båda inställningselementen på
respektive strålkastarhus 1
/2 varv
med en insexnyckel storlek sex mot‐
urs för att ställa in för högertrafik.
Stick därvid in nyckeln i styrningen
enligt illustrationen. Alternativt kan en
krysskruvmejsel storlek tre användas
vid inställningen.
För att återställa för vänstertrafik vrids inställningselementen 1
/2 varv med‐
urs.
Varselljus
Halvljusautomatik ökar bilens synlig‐ het under dagsljus.
De slås på automatiskt när tänd‐
ningen är på.
Bilar med automatisk
belysningsreglering
Systemet växlar automatiskt mellan
varselljus och strålkastare, beroende
på ljusförhållanden och information från regnsensorsystemet. Automatisk belysningsreglering 3 107.
Xenon-belysningssystem
Xenon-belysningssystem består av ■ xenon-strålkastare för halv- och helljus
■ helljusassistent

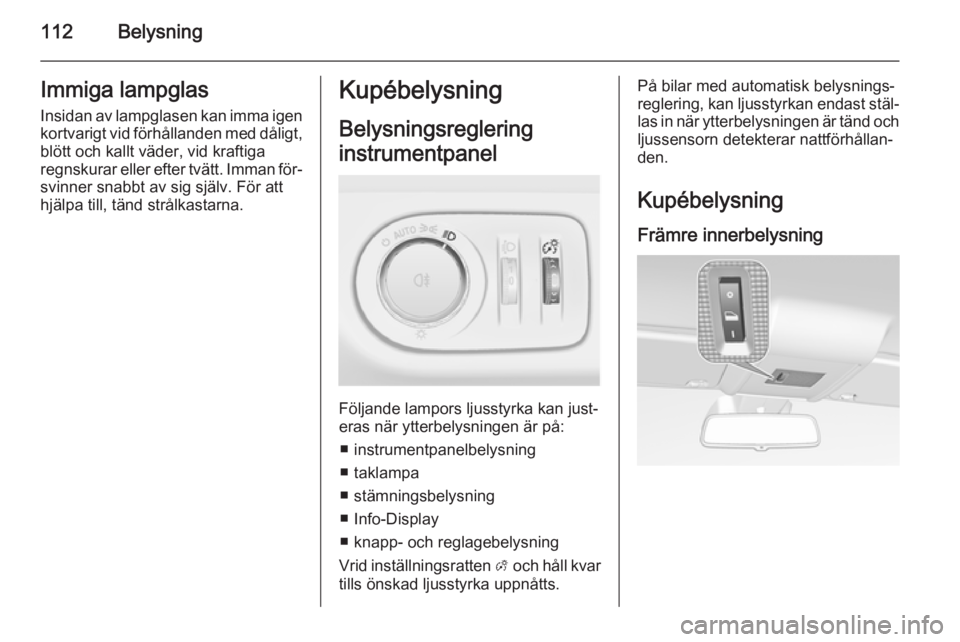

112BelysningImmiga lampglas
Insidan av lampglasen kan imma igen kortvarigt vid förhållanden med dåligt,
blött och kallt väder, vid kraftiga
regnskurar eller efter tvätt. Imman för‐
svinner snabbt av sig själv. För att
hjälpa till, tänd strålkastarna.Kupébelysning
Belysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
■ instrumentpanelbelysning
■ taklampa
■ stämningsbelysning
■ Info-Display
■ knapp- och reglagebelysning
Vrid inställningsratten A och håll kvar
tills önskad ljusstyrka uppnåtts.
På bilar med automatisk belysnings‐
reglering, kan ljusstyrkan endast stäl‐ las in när ytterbelysningen är tänd och
ljussensorn detekterar nattförhållan‐
den.
Kupébelysning Främre innerbelysning

Körning och hantering129
Uppvärmning turbomotorVid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.
Rullningsavstängning
Vid rullning, dvs. vid körning med
ilagd växel utan aktivering av gas‐
pedalen, stängs bränslematningen
automatiskt av.
Stopp-start-system Stopp/start-systemet hjälper dig attspara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn när
bilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i bilköer.
I bilar med manuell växellåda startas motorn automatiskt så snart som
kopplingen trycks ned.
På bilar med automatiserad manuell
växellåda startas motorn automatiskt
så snart som bromspedalen släpps.En batterisensor garanterar att ett Au‐ tostop endast utförs när bilbatteriet är
tillräckligt laddat för att kunna starta
motorn igen.
Inkoppling
Stopp/start-systemet är tillgängligt så
snart motorn har startats, bilen kör
iväg och de förhållanden som anges
nedan uppfylls.
Frånkoppling
Du kan avaktivera stopp/start-sys‐
temet manuellt genom att trycka på
knappen eco. Avaktiveringen indike‐
ras när lysdioden i knappen släcks.
AutostopBilar med manuell växellåda
Om bilen körs i låg hastighet eller står stilla går det att aktivera ett Autostop
på följande sätt:
■ Trampa ner kopplingspedalen.
■ Placera växelspaken i friläge.
■ Släpp upp kopplingspedalen.
Motorn stängs av samtidigt som tänd‐ ningen är på.Bilar med automatiserad manuell
växellåda
Om bilen står stilla med nedtrampad
bromspedal aktiveras Autostop auto‐
matiskt.
Motorn stängs av samtidigt som tänd‐ ningen är på.
Stopp-start-systemet inaktiveras i lut‐ ningar på 15 % eller mer.

150Körning och hanteringFöraren måste alltid ha full uppsiktunder körning. Föraren måste all‐
tid vara beredd att vidta åtgärder
och bromsa.
Systemets begränsningar
Systemet är avsett att endast varna
för fordon men kan även reagera på
andra föremål.
I följande fall kan kollisionsvarningen
eventuellt inte detektera ett fordon i
färdriktningen eller också kan sen‐
sorns prestanda vara begränsade:
■ på slingrande vägar
■ när vädret begränsar sikten, t.ex. i dimma, regn eller snö
■ när sensorn är blockerad av snö, is,
slask, lera, smuts eller om vindru‐
tan är skadad

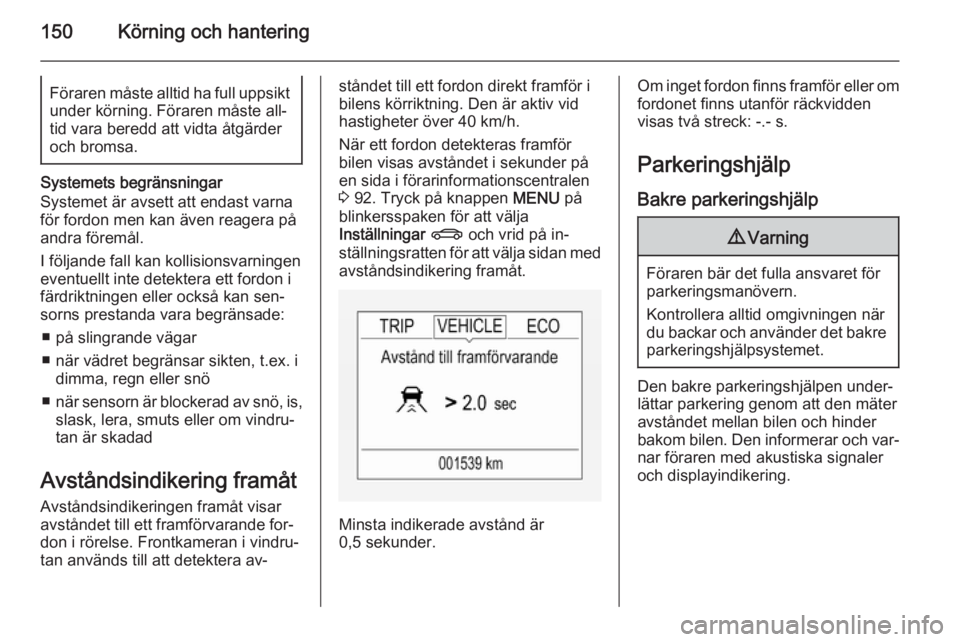

Avståndsindikering framåt
Avståndsindikeringen framåt visar
avståndet till ett framförvarande for‐
don i rörelse. Frontkameran i vindru‐
tan används till att detektera av‐
ståndet till ett fordon direkt framför i
bilens körriktning. Den är aktiv vid
hastigheter över 40 km/h.
När ett fordon detekteras framför
bilen visas avståndet i sekunder på
en sida i förarinformationscentralen
3 92. Tryck på knappen MENU på
blinkersspaken för att välja
Inställningar X och vrid på in‐
ställningsratten för att välja sidan med avståndsindikering framåt.
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om
fordonet finns utanför räckvidden
visas två streck: -.- s.
Parkeringshjälp Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och var‐ nar föraren med akustiska signaler
och displayindikering.

Körning och hantering151

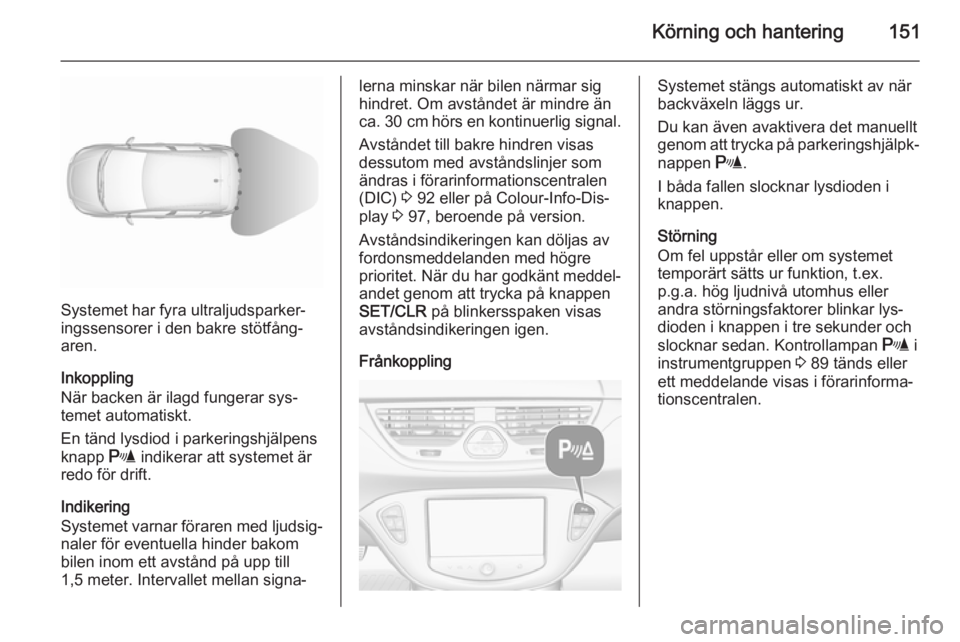

Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Inkoppling
När backen är ilagd fungerar sys‐
temet automatiskt.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐ naler för eventuella hinder bakom
bilen inom ett avstånd på upp till
1,5 meter. Intervallet mellan signa‐
lerna minskar när bilen närmar sig
hindret. Om avståndet är mindre än
ca. 30 cm hörs en kontinuerlig signal.
Avståndet till bakre hindren visas
dessutom med avståndslinjer som
ändras i förarinformationscentralen
(DIC) 3 92 eller på Colour-Info-Dis‐
play 3 97, beroende på version.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När du har godkänt meddel‐
andet genom att trycka på knappen
SET/CLR på blinkersspaken visas
avståndsindikeringen igen.
FrånkopplingSystemet stängs automatiskt av när
backväxeln läggs ur.
Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
I båda fallen slocknar lysdioden i
knappen.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar lys‐
dioden i knappen i tre sekunder och
slocknar sedan. Kontrollampan r i
instrumentgruppen 3 89 tänds eller
ett meddelande visas i förarinforma‐ tionscentralen.

152Körning och hantering

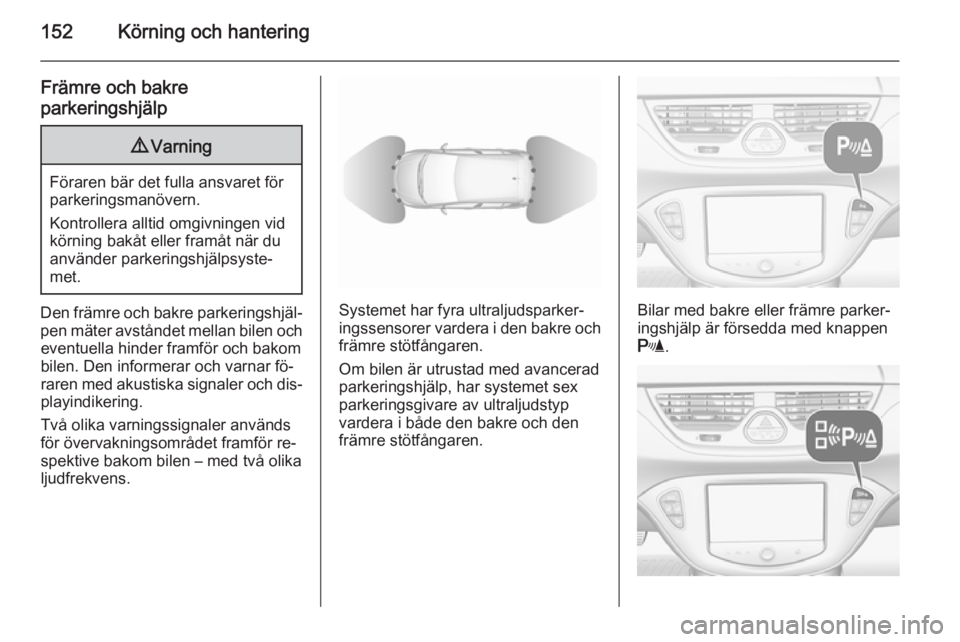

Främre och bakre
parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar fö‐
raren med akustiska signaler och dis‐
playindikering.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens.Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Om bilen är utrustad med avancerad
parkeringshjälp, har systemet sex parkeringsgivare av ultraljudstypvardera i både den bakre och den
främre stötfångaren.Bilar med bakre eller främre parker‐ ingshjälp är försedda med knappen
r .

154Körning och hantering

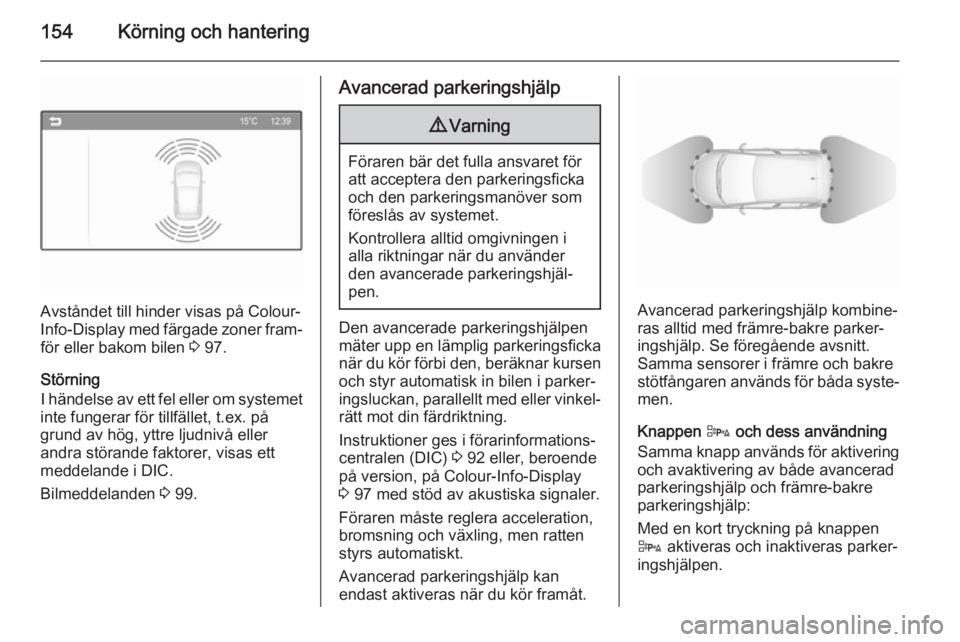

Avståndet till hinder visas på Colour-
Info-Display med färgade zoner fram‐ för eller bakom bilen 3 97.
Störning
I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i DIC.
Bilmeddelanden 3 99.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen (DIC) 3 92 eller, beroende
på version, på Colour-Info-Display
3 97 med stöd av akustiska signaler.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Se föregående avsnitt.
Samma sensorer i främre och bakre
stötfångaren används för båda syste‐
men.
Knappen D och dess användning
Samma knapp används för aktivering och avaktivering av både avanceradparkeringshjälp och främre-bakre
parkeringshjälp:
Med en kort tryckning på knappen
D aktiveras och inaktiveras parker‐
ingshjälpen.

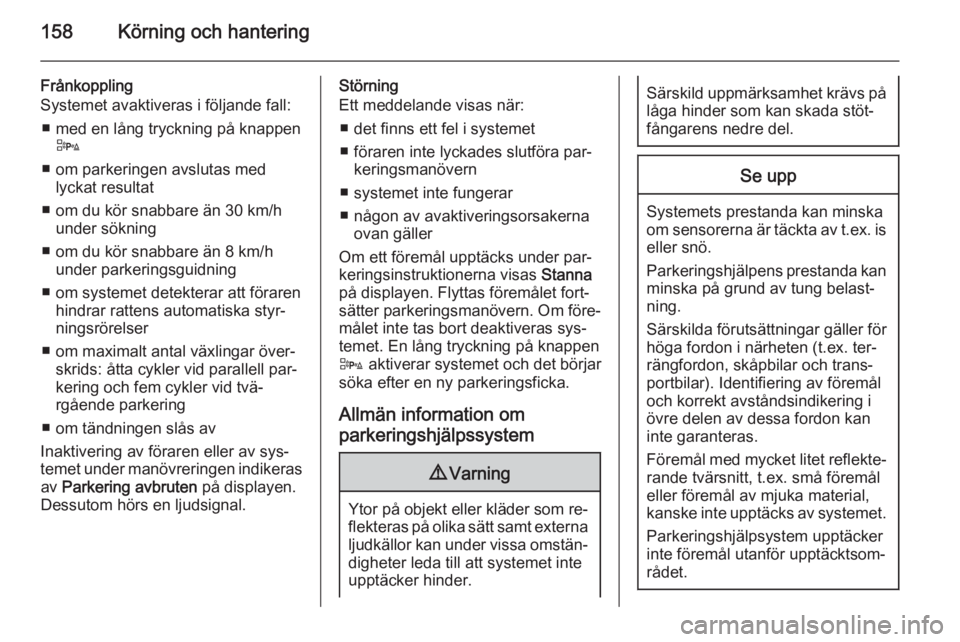

158Körning och hantering
Frånkoppling
Systemet avaktiveras i följande fall:
■ med en lång tryckning på knappen D
■ om parkeringen avslutas med lyckat resultat
■ om du kör snabbare än 30 km/h under sökning
■ om du kör snabbare än 8 km/h under parkeringsguidning
■ om systemet detekterar att föraren hindrar rattens automatiska styr‐
ningsrörelser
■ om maximalt antal växlingar över‐ skrids: åtta cykler vid parallell par‐
kering och fem cykler vid tvä‐ rgående parkering
■ om tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten på displayen.
Dessutom hörs en ljudsignal.Störning
Ett meddelande visas när:
■ det finns ett fel i systemet
■ föraren inte lyckades slutföra par‐ keringsmanövern
■ systemet inte fungerar
■ någon av avaktiveringsorsakerna ovan gäller
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna
på displayen. Flyttas föremålet fort‐
sätter parkeringsmanövern. Om före‐
målet inte tas bort deaktiveras sys‐
temet. En lång tryckning på knappen
D aktiverar systemet och det börjar
söka efter en ny parkeringsficka.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.

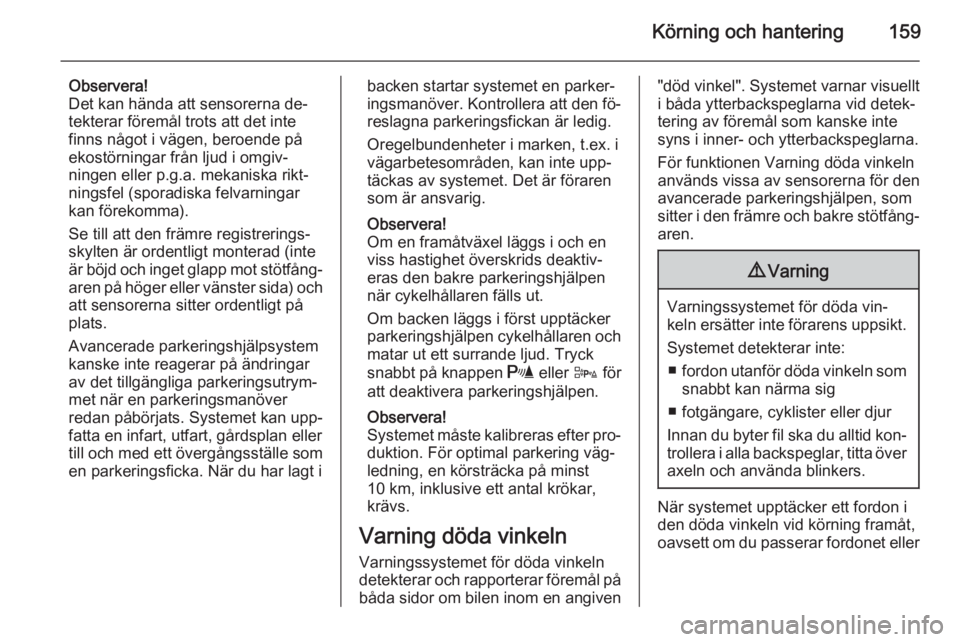

Körning och hantering159
Observera!
Det kan hända att sensorerna de‐
tekterar föremål trots att det inte
finns något i vägen, beroende på ekostörningar från ljud i omgiv‐
ningen eller p.g.a. mekaniska rikt‐
ningsfel (sporadiska felvarningar
kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan upp‐
fatta en infart, utfart, gårdsplan eller
till och med ett övergångsställe som
en parkeringsficka. När du har lagt ibacken startar systemet en parker‐
ingsmanöver. Kontrollera att den fö‐ reslagna parkeringsfickan är ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte upp‐
täckas av systemet. Det är föraren
som är ansvarig.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker parkeringshjälpen cykelhållaren och
matar ut ett surrande ljud. Tryck
snabbt på knappen r eller D för
att deaktivera parkeringshjälpen.
Observera!
Systemet måste kalibreras efter pro‐
duktion. För optimal parkering väg‐
ledning, en körsträcka på minst
10 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐
aren.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ fordon utanför döda vinkeln som
snabbt kan närma sig
■ fotgängare, cyklister eller djur
Innan du byter fil ska du alltid kon‐
trollera i alla backspeglar, titta över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller

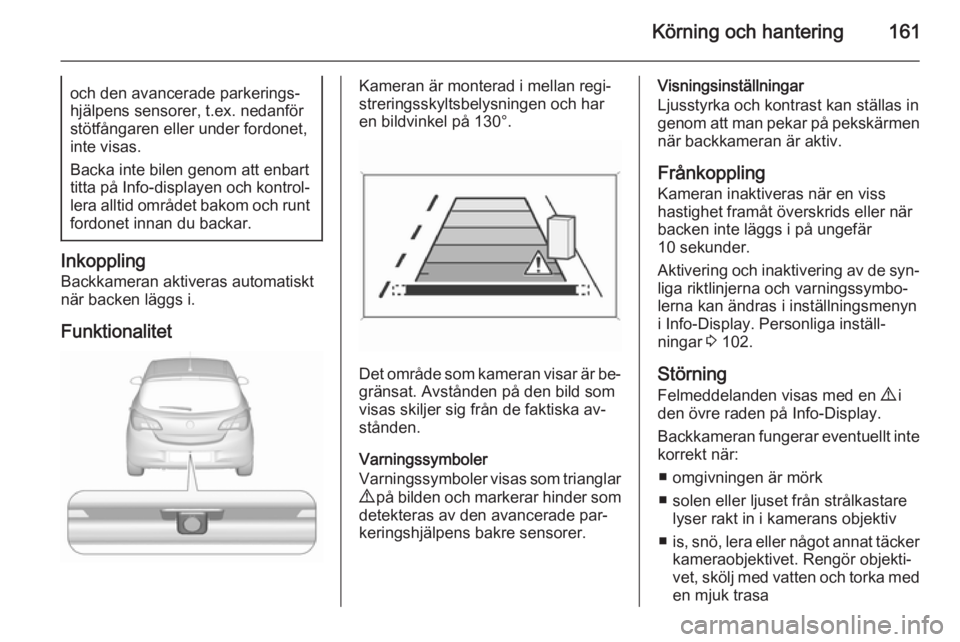

Körning och hantering161och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet,
inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Varningssymboler
Varningssymboler visas som trianglar 9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Visningsinställningar
Ljusstyrka och kontrast kan ställas in
genom att man pekar på pekskärmen
när backkameran är aktiv.
Frånkoppling
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering och inaktivering av de syn‐ liga riktlinjerna och varningssymbo‐
lerna kan ändras i inställningsmenyn i Info-Display. Personliga inställ‐ ningar 3 102.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ omgivningen är mörk
■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv
■ is, snö, lera eller något annat täcker
kameraobjektivet. Rengör objekti‐
vet, skölj med vatten och torka med
en mjuk trasa
