Bilvård191

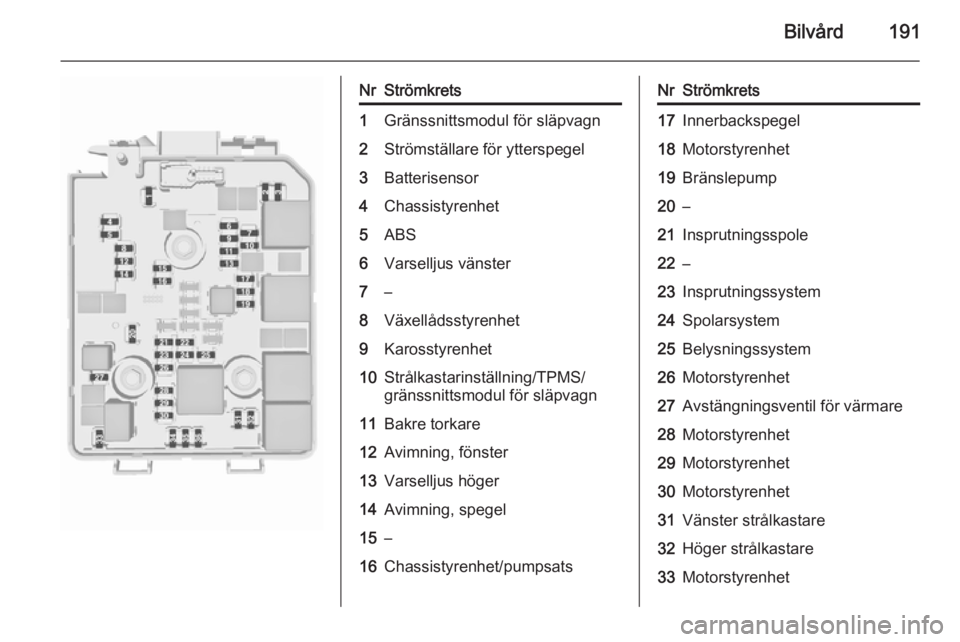

NrStrömkrets1Gränssnittsmodul för släpvagn2Strömställare för ytterspegel3Batterisensor4Chassistyrenhet5ABS6Varselljus vänster7–8Växellådsstyrenhet9Karosstyrenhet10Strålkastarinställning/TPMS/
gränssnittsmodul för släpvagn11Bakre torkare12Avimning, fönster13Varselljus höger14Avimning, spegel15–16Chassistyrenhet/pumpsatsNrStrömkrets17Innerbackspegel18Motorstyrenhet19Bränslepump20–21Insprutningsspole22–23Insprutningssystem24Spolarsystem25Belysningssystem26Motorstyrenhet27Avstängningsventil för värmare28Motorstyrenhet29Motorstyrenhet30Motorstyrenhet31Vänster strålkastare32Höger strålkastare33Motorstyrenhet

194Bilvård

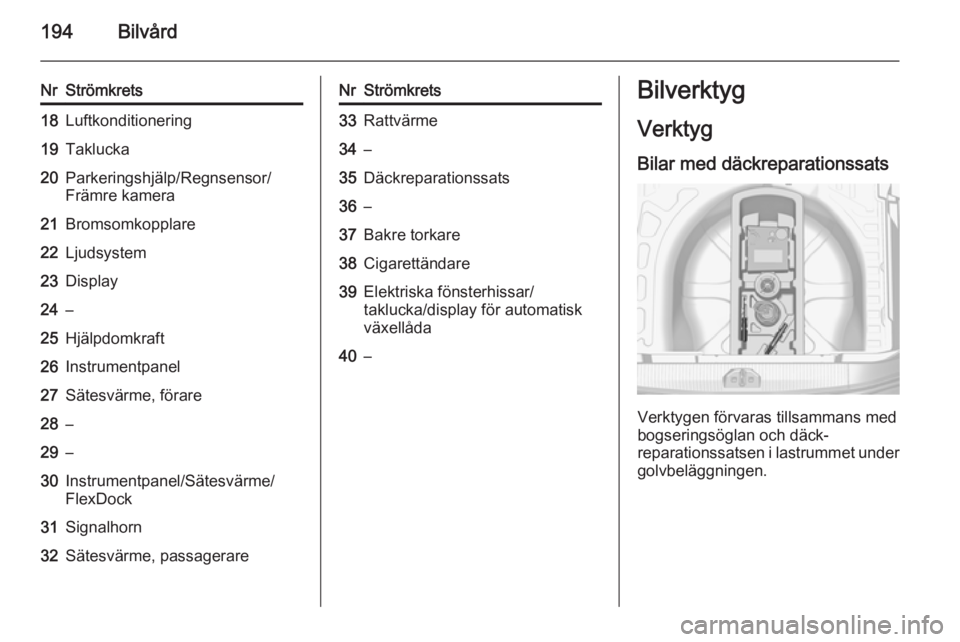

NrStrömkrets18Luftkonditionering19Taklucka20Parkeringshjälp/Regnsensor/
Främre kamera21Bromsomkopplare22Ljudsystem23Display24–25Hjälpdomkraft26Instrumentpanel27Sätesvärme, förare28–29–30Instrumentpanel/Sätesvärme/
FlexDock31Signalhorn32Sätesvärme, passagerareNrStrömkrets33Rattvärme34–35Däckreparationssats36–37Bakre torkare38Cigarettändare39Elektriska fönsterhissar/
taklucka/display för automatisk
växellåda40–Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen förvaras tillsammans med
bogseringsöglan och däck‐
reparationssatsen i lastrummet under golvbeläggningen.

Bilvård197

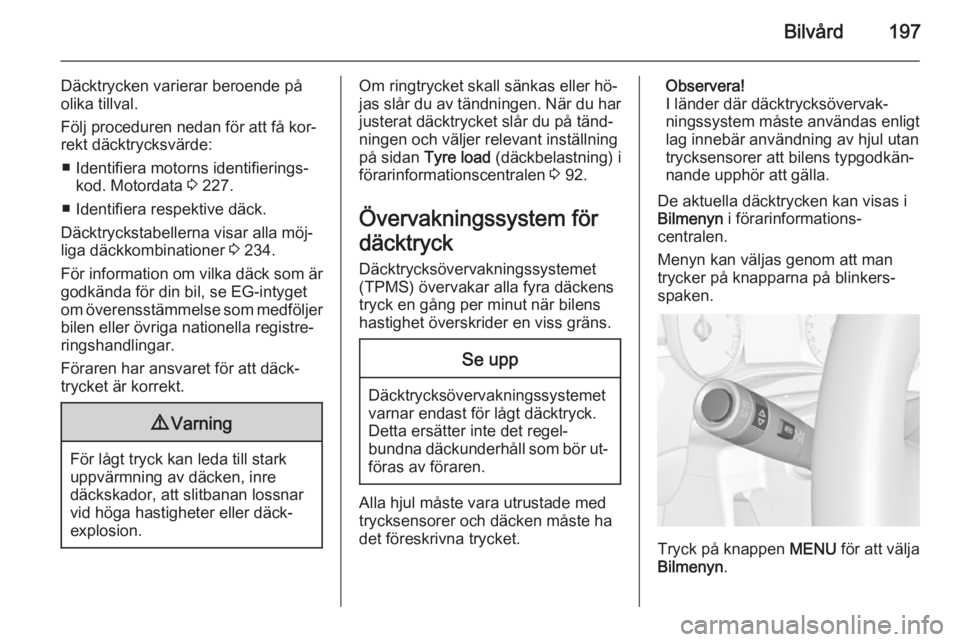

Däcktrycken varierar beroende på
olika tillval.
Följ proceduren nedan för att få kor‐
rekt däcktrycksvärde:
■ Identifiera motorns identifierings‐ kod. Motordata 3 227.
■ Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 234.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen. När du har
justerat däcktrycket slår du på tänd‐
ningen och väljer relevant inställning
på sidan Tyre load (däckbelastning) i
förarinformationscentralen 3 92.
Övervakningssystem för
däcktryck Däcktrycksövervakningssystemet(TPMS) övervakar alla fyra däckens tryck en gång per minut när bilens
hastighet överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella däcktrycken kan visas i
Bilmenyn i förarinformations‐
centralen.
Menyn kan väljas genom att man
trycker på knapparna på blinkers‐
spaken.
Tryck på knappen MENU för att välja
Bilmenyn .

Bilvård199

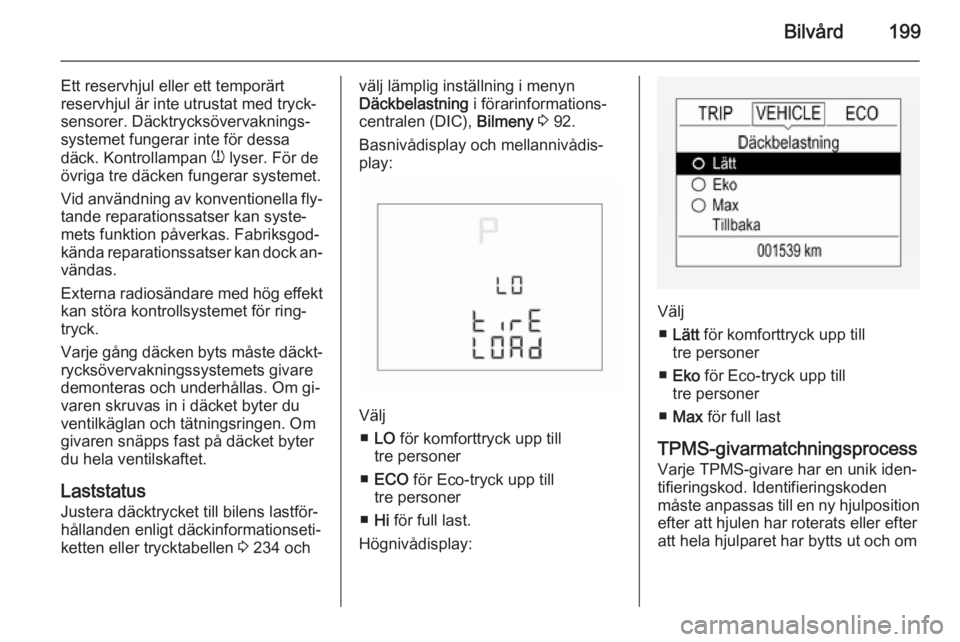

Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.
Externa radiosändare med hög effekt kan störa kontrollsystemet för ring‐tryck.
Varje gång däcken byts måste däckt‐
rycksövervakningssystemets givare
demonteras och underhållas. Om gi‐
varen skruvas in i däcket byter du
ventilkäglan och tätningsringen. Om
givaren snäpps fast på däcket byter
du hela ventilskaftet.
Laststatus
Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 234 ochvälj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen (DIC), Bilmeny 3 92.
Basnivådisplay och mellannivådis‐
play:
Välj
■ LO för komforttryck upp till
tre personer
■ ECO för Eco-tryck upp till
tre personer
■ Hi för full last.
Högnivådisplay:
Välj
■ Lätt för komforttryck upp till
tre personer
■ Eko för Eco-tryck upp till
tre personer
■ Max för full last
TPMS-givarmatchningsprocess
Varje TPMS-givare har en unik iden‐
tifieringskod. Identifieringskoden
måste anpassas till en ny hjulposition efter att hjulen har roterats eller efter
att hela hjulparet har bytts ut och om

200Bilvård

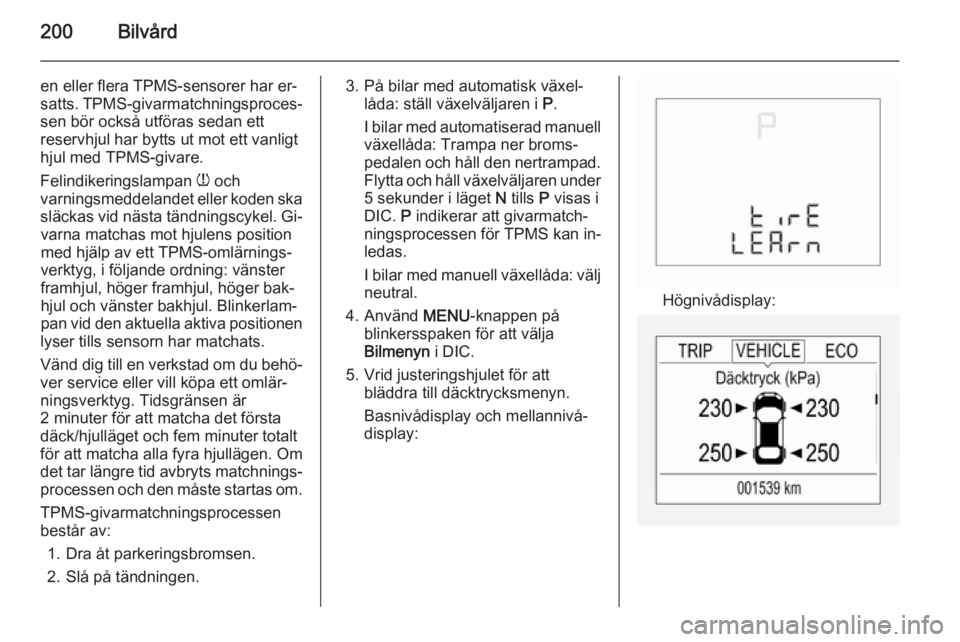

en eller flera TPMS-sensorer har er‐
satts. TPMS-givarmatchningsproces‐
sen bör också utföras sedan ett
reservhjul har bytts ut mot ett vanligt
hjul med TPMS-givare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel. Gi‐ varna matchas mot hjulens positionmed hjälp av ett TPMS-omlärnings‐
verktyg, i följande ordning: vänster framhjul, höger framhjul, höger bak‐
hjul och vänster bakhjul. Blinkerlam‐
pan vid den aktuella aktiva positionen
lyser tills sensorn har matchats.
Vänd dig till en verkstad om du behö‐ ver service eller vill köpa ett omlär‐
ningsverktyg. Tidsgränsen är
2 minuter för att matcha det första
däck/hjulläget och fem minuter totalt för att matcha alla fyra hjullägen. Om
det tar längre tid avbryts matchnings‐
processen och den måste startas om.
TPMS-givarmatchningsprocessen
består av:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.
I bilar med automatiserad manuell växellåda: Trampa ner broms‐
pedalen och håll den nertrampad.
Flytta och håll växelväljaren under
5 sekunder i läget N tills P visas i
DIC. P indikerar att givarmatch‐
ningsprocessen för TPMS kan in‐
ledas.
I bilar med manuell växellåda: välj
neutral.
4. Använd MENU-knappen på
blinkersspaken för att välja
Bilmenyn i DIC.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
Basnivådisplay och mellannivå‐
display:
Högnivådisplay:

Bilvård201

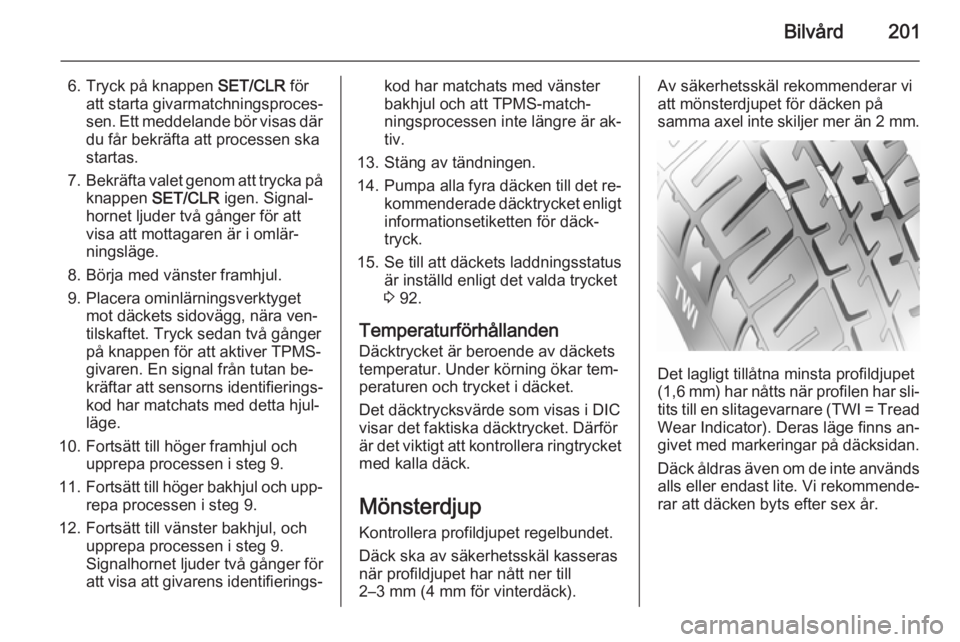

6. Tryck på knappen SET/CLR för
att starta givarmatchningsproces‐
sen. Ett meddelande bör visas där
du får bekräfta att processen ska
startas.
7. Bekräfta valet genom att trycka på
knappen SET/CLR igen. Signal‐
hornet ljuder två gånger för att
visa att mottagaren är i omlär‐
ningsläge.
8. Börja med vänster framhjul.
9. Placera ominlärningsverktyget mot däckets sidovägg, nära ven‐
tilskaftet. Tryck sedan två gånger på knappen för att aktiver TPMS-
givaren. En signal från tutan be‐
kräftar att sensorns identifierings‐
kod har matchats med detta hjul‐
läge.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.
11. Fortsätt till höger bakhjul och upp‐
repa processen i steg 9.
12. Fortsätt till vänster bakhjul, och upprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐kod har matchats med vänster
bakhjul och att TPMS-match‐
ningsprocessen inte längre är ak‐
tiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det re‐
kommenderade däcktrycket enligt
informationsetiketten för däck‐
tryck.
15. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 92.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐ peraturen och trycket i däcket.
Det däcktrycksvärde som visas i DIC visar det faktiska däcktrycket. Därförär det viktigt att kontrollera ringtrycket med kalla däck.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter sex år.
