OPEL CORSA 2015.5 Používateľská príručka (in Slovak)

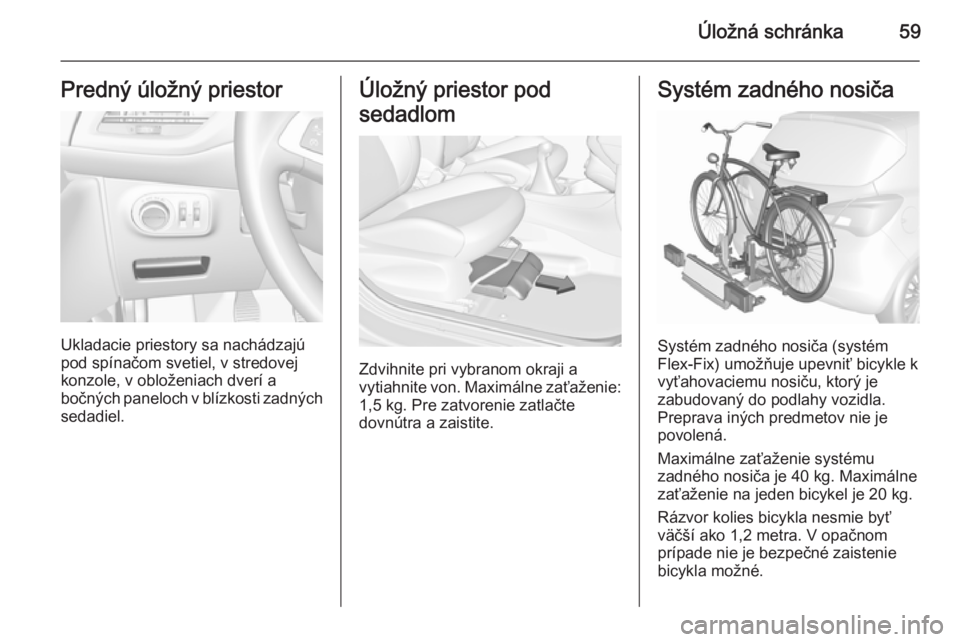

Úložná schránka59Predný úložný priestor
Ukladacie priestory sa nachádzajú
pod spínačom svetiel, v stredovej
konzole, v obloženiach dverí a
bočných paneloch v blízkosti zadných
sedadiel.
Úložný priestor pod
sedadlom
Zdvihnite pri vybranom okraji a
vytiahnite von. Maximálne zaťaženie: 1,5 kg. Pre zatvorenie zatlačte
dovnútra a zaistite.
Systém zadného nosiča
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť bicykle k
vyťahovaciemu nosiču, ktorý je
zabudovaný do podlahy vozidla.
Preprava iných predmetov nie je
povolená.
Maximálne zaťaženie systému
zadného nosiča je 40 kg. Maximálne
zaťaženie na jeden bicykel je 20 kg.
Rázvor kolies bicykla nesmie byť väčší ako 1,2 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.

60Úložná schránka

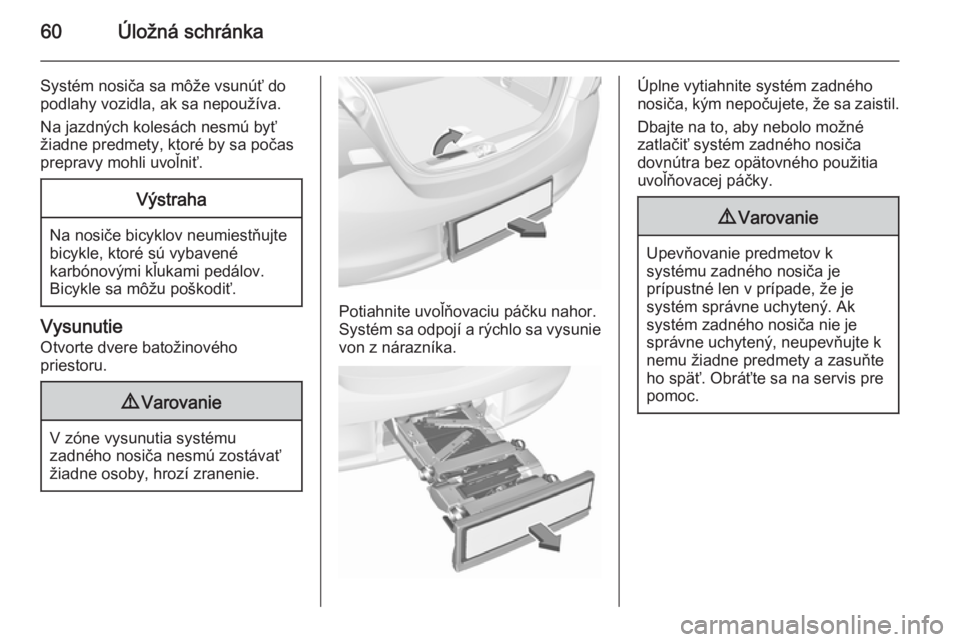

Systém nosiča sa môže vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Na nosiče bicyklov neumiestňujte
bicykle, ktoré sú vybavené
karbónovými kľukami pedálov.
Bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmú zostávať
žiadne osoby, hrozí zranenie.
Potiahnite uvoľňovaciu páčku nahor. Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.

Úložná schránka61

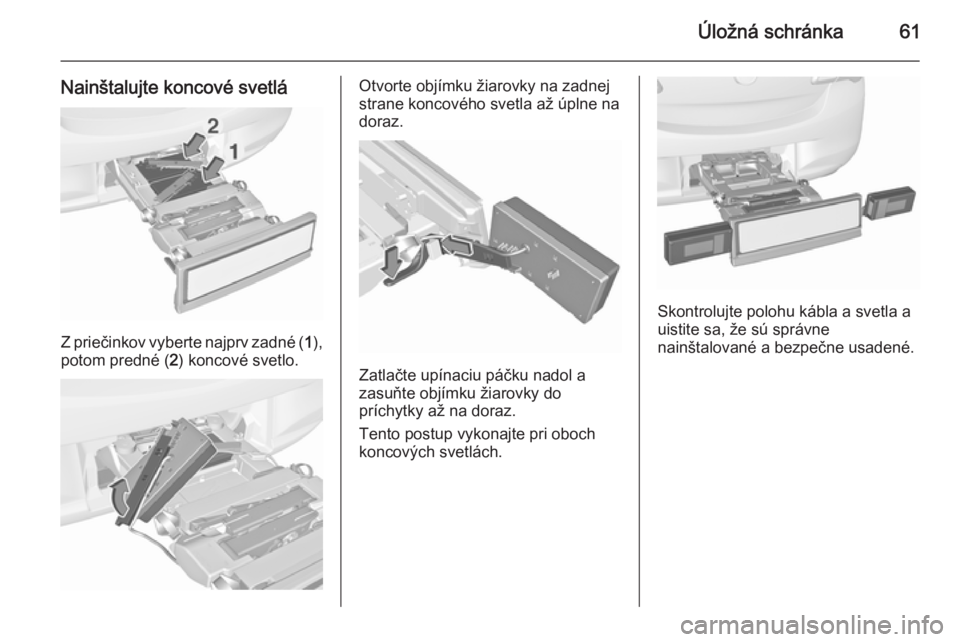

Nainštalujte koncové svetlá
Z priečinkov vyberte najprv zadné (1),
potom predné ( 2) koncové svetlo.
Otvorte objímku žiarovky na zadnej
strane koncového svetla až úplne na
doraz.
Zatlačte upínaciu páčku nadol a
zasuňte objímku žiarovky do
príchytky až na doraz.
Tento postup vykonajte pri oboch koncových svetlách.
Skontrolujte polohu kábla a svetla auistite sa, že sú správne
nainštalované a bezpečne usadené.

62Úložná schránka

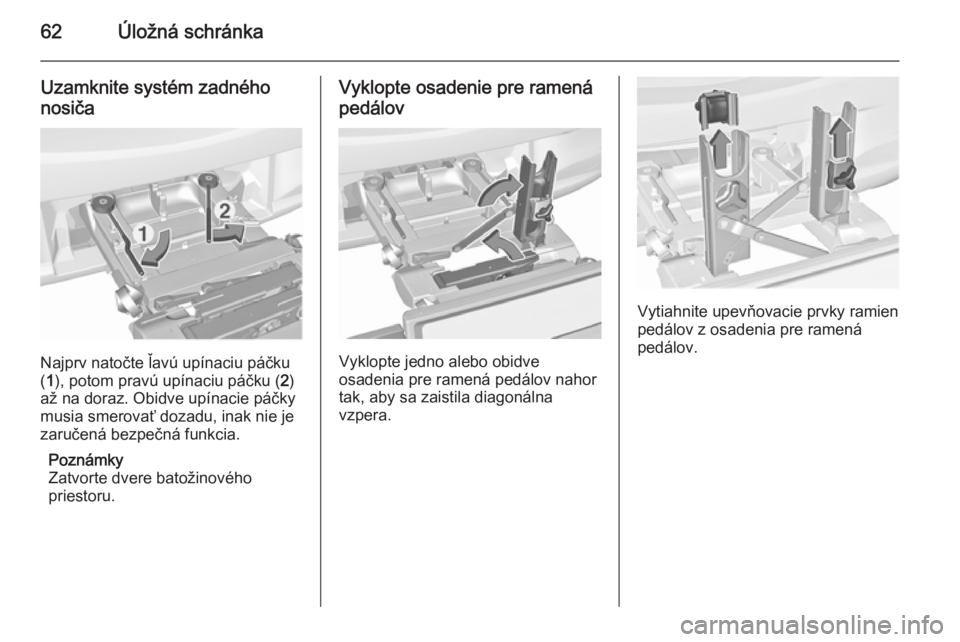

Uzamknite systém zadného
nosiča
Najprv natočte ľavú upínaciu páčku
( 1 ), potom pravú upínaciu páčku ( 2)
až na doraz. Obidve upínacie páčky
musia smerovať dozadu, inak nie je
zaručená bezpečná funkcia.
Poznámky
Zatvorte dvere batožinového
priestoru.
Vyklopte osadenie pre ramená
pedálov
Vyklopte jedno alebo obidve
osadenia pre ramená pedálov nahor tak, aby sa zaistila diagonálna
vzpera.
Vytiahnite upevňovacie prvky ramien
pedálov z osadenia pre ramená
pedálov.

Úložná schránka63

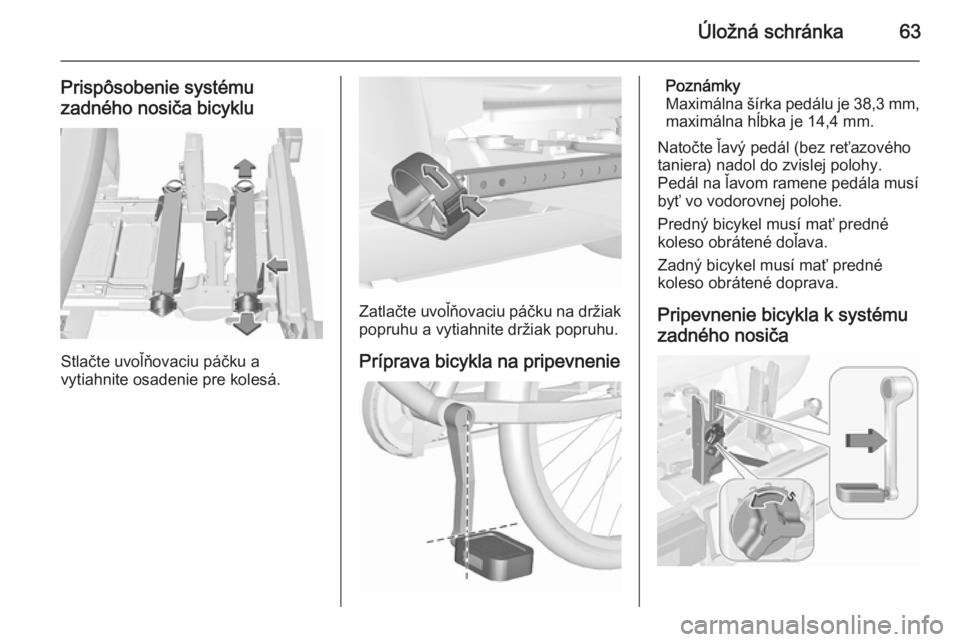

Prispôsobenie systému
zadného nosiča bicyklu
Stlačte uvoľňovaciu páčku a
vytiahnite osadenie pre kolesá.
Zatlačte uvoľňovaciu páčku na držiak
popruhu a vytiahnite držiak popruhu.
Príprava bicykla na pripevnenie
Poznámky
Maximálna šírka pedálu je 38,3 mm ,
maximálna hĺbka je 14,4 mm.
Natočte ľavý pedál (bez reťazového taniera) nadol do zvislej polohy.
Pedál na ľavom ramene pedála musí
byť vo vodorovnej polohe.
Predný bicykel musí mať predné
koleso obrátené doľava.
Zadný bicykel musí mať predné
koleso obrátené doprava.
Pripevnenie bicykla k systému
zadného nosiča

64Úložná schránka
S kľučkou na osadenie pre rameno
pedála zhruba prispôsobte
nastaviteľnú jednotku ramena pedála
k výčnelku ramena pedála.
Ak má bicykel rovné ramená pedálov, úplne vyskrutkujte jednotku ramena
pedála (poloha 5).
Ak má bicykel zakrivené ramená
pedálov, úplne zaskrutkujte jednotku
ramena pedálu (poloha 1).
Nasaďte bicykel. Rameno pedála
musí byť tu umiestnené v otvore
osadenia pre rameno pedála, ako je
vidieť na obrázku.
Výstraha
Uistite sa, že pedál sa nedotýka
povrchu zadnej časti nosiča. Inak
by sa mohla kľuka poškodiť počas prepravy.
Zhora zasuňte upevňovací prvok
ramena pedálu do vonkajšej koľajnice
osadenia ramien pedálov a posuňte
ho nadol minimálne pod ozubenie.

Úložná schránka65
Pripevnite rameno pedála tým, že
otáčajte upevňovacou skrutkou na
upevňovacom prvku ramena pedála.
Umiestnite osadenia pre kolesá tak,
aby bol bicykel viac-menej vo
vodorovnej polohe. Vzdialenosť
medzi pedálmi a dverami
batožinového priestoru musí byť
aspoň 5 cm.
Obidve pneumatiky bicykla musia byť usadené v osadeniach pre kolesá.
Výstraha
Vytiahnite priehlbiny kolesa čomožno najďalej, aby ste mohli obe kolesá bicykla umiestniť do
priehlbín. V opačnom prípade nie
je zaručené horizontálne
upevnenie bicykla.
Nerešpektovanie môže viesť k
poškodeniu kolies bicykla
horúcimi výfukovými plynmi.
Vystreďte bicykel v pozdĺžnom smere
vozidla: Mierne povoľte upevňovací
prvok pedála.
Pomocou kľučky na osadenie pre
rameno pedála postavte bicykel do
vztýčenej polohy.
Ak si dva bicykle vzájomne prekážajú, je možné relatívne polohy bicyklov
prispôsobiť tým, že nastavíte
osadenie pre kolesá a kľučku na
osadení pre rameno pedála tak, aby
sa bicykle prestali vzájomne dotýkať.
Dbajte na to, aby bol zachovaný
dostatočný odstup od vozidla.
Rukou utiahnite upevňovaciu skrutku
pre upevňovací prvok ložiska pedála
do jeho maximálneho bodu.

66Úložná schránka

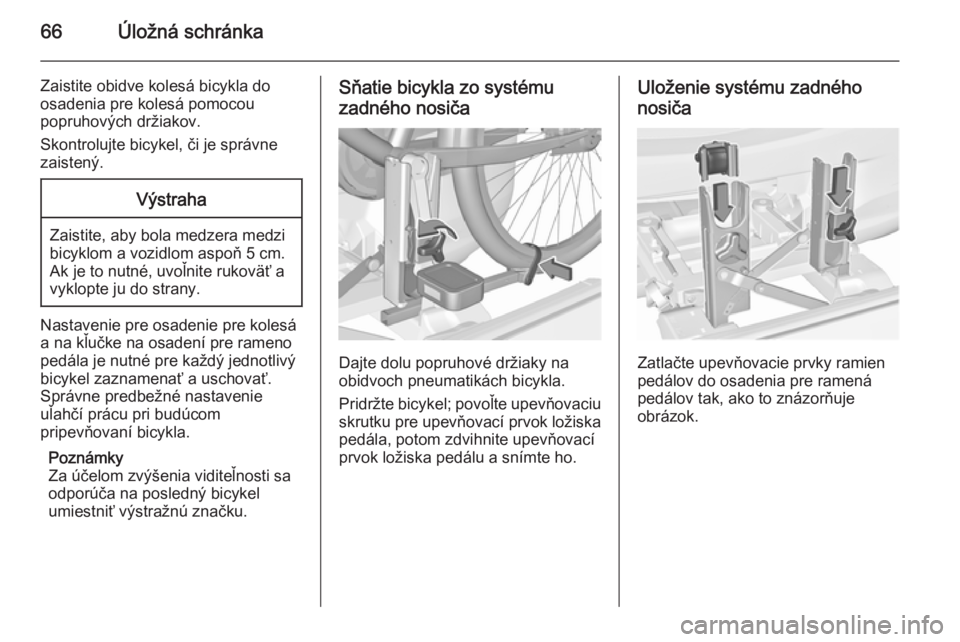

Zaistite obidve kolesá bicykla do
osadenia pre kolesá pomocou
popruhových držiakov.
Skontrolujte bicykel, či je správne
zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Nastavenie pre osadenie pre kolesá
a na kľučke na osadení pre rameno
pedála je nutné pre každý jednotlivý
bicykel zaznamenať a uschovať.
Správne predbežné nastavenie
uľahčí prácu pri budúcom
pripevňovaní bicykla.
Poznámky
Za účelom zvýšenia viditeľnosti sa odporúča na posledný bicykel
umiestniť výstražnú značku.
Sňatie bicykla zo systému
zadného nosiča
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Pridržte bicykel; povoľte upevňovaciu
skrutku pre upevňovací prvok ložiska pedála, potom zdvihnite upevňovací
prvok ložiska pedálu a snímte ho.
Uloženie systému zadného
nosiča
Zatlačte upevňovacie prvky ramien
pedálov do osadenia pre ramená
pedálov tak, ako to znázorňuje
obrázok.

Úložná schránka67

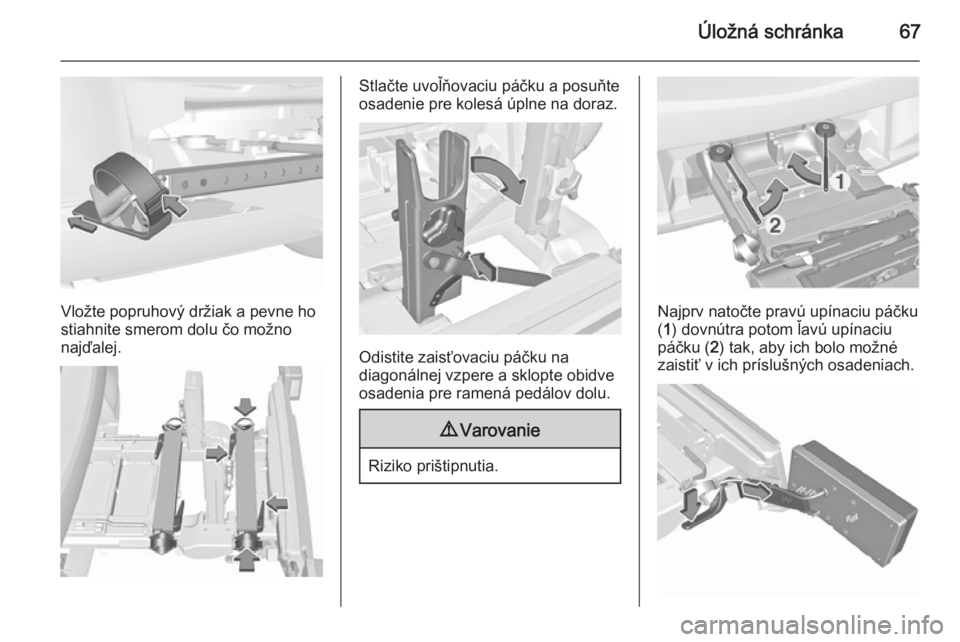

Vložte popruhový držiak a pevne ho
stiahnite smerom dolu čo možno
najďalej.
Stlačte uvoľňovaciu páčku a posuňte
osadenie pre kolesá úplne na doraz.
Odistite zaisťovaciu páčku na
diagonálnej vzpere a sklopte obidve
osadenia pre ramená pedálov dolu.
9 Varovanie
Riziko prištipnutia.
Najprv natočte pravú upínaciu páčku
( 1 ) dovnútra potom ľavú upínaciu
páčku ( 2) tak, aby ich bolo možné
zaistiť v ich príslušných osadeniach.

68Úložná schránka

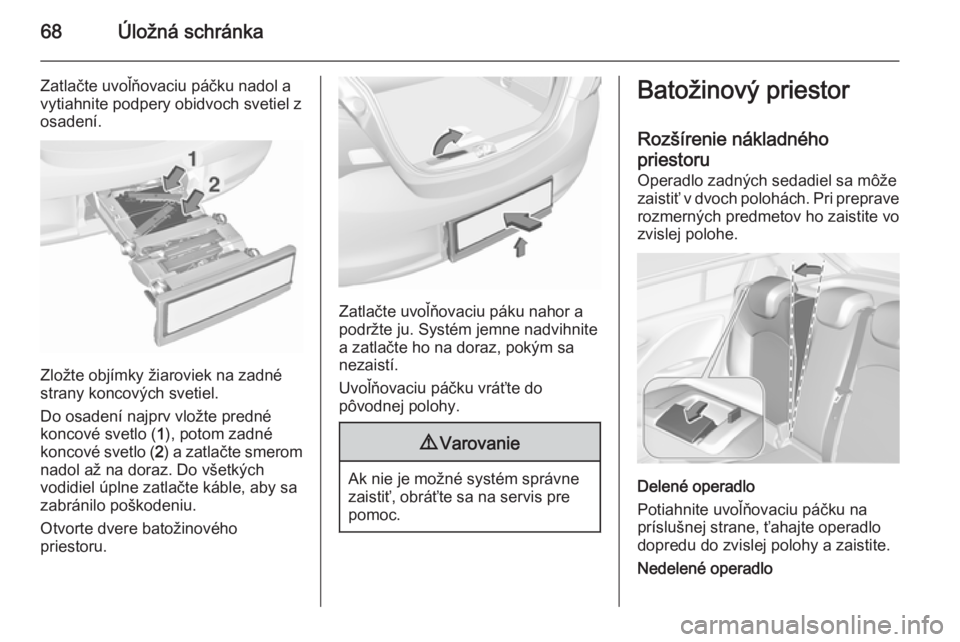

Zatlačte uvoľňovaciu páčku nadol a
vytiahnite podpery obidvoch svetiel z
osadení.
Zložte objímky žiaroviek na zadné
strany koncových svetiel.
Do osadení najprv vložte predné
koncové svetlo ( 1), potom zadné
koncové svetlo ( 2) a zatlačte smerom
nadol až na doraz. Do všetkých
vodidiel úplne zatlačte káble, aby sa
zabránilo poškodeniu.
Otvorte dvere batožinového
priestoru.
Zatlačte uvoľňovaciu páku nahor a podržte ju. Systém jemne nadvihnite
a zatlačte ho na doraz, pokým sa
nezaistí.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.
Batožinový priestor
Rozšírenie nákladného
priestoru Operadlo zadných sedadiel sa môže
zaistiť v dvoch polohách. Pri preprave
rozmerných predmetov ho zaistite vo
zvislej polohe.
Delené operadlo
Potiahnite uvoľňovaciu páčku na
príslušnej strane, ťahajte operadlo
dopredu do zvislej polohy a zaistite.
Nedelené operadlo
