Araç bakımı199İç lambalarİç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Tavan lambası
Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
■ Motor bölümünde ön sol kısımda,
■ Soldan direksiyonlu araçlarda aydınlatma anahtarının arkasında
veya sağdan direksiyonlu araçlarda torpido gözünün arkasındadır.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

200Araç bakımı
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

Araç bakımı201
No.Akım devresi1Römork arabirim modülü2Dış ayna düğmesi3Akü sensörü4Şasi kontrol modülü5ABS6Sol gündüz sürüş farı7–8Şanzıman kontrol modülü9Gövde kontrol modülü10Far seviye ayarı/TPMS/Römork
arabirim modülü11Arka cam sileceği12Cam buğu giderme13Sağ gündüz sürüş farı14Ayna buğu giderme15–16Şasi kontrol modülü/Pompa kitiNo.Akım devresi17Dikiz aynası18Motor kontrol modülü19Yakıt pompası20–21Enjeksiyon bobini22–23Enjeksiyon sistemi24Yıkama sistemi25Aydınlatma sistemi26Motor kontrol modülü27Isıtıcı kesme valfi28Motor kontrol modülü29Motor kontrol modülü30Motor kontrol modülü31Sol ön far32Sağ ön far33Motor kontrol modülüNo.Akım devresi34Korna35Debriyaj36Ön sis farları

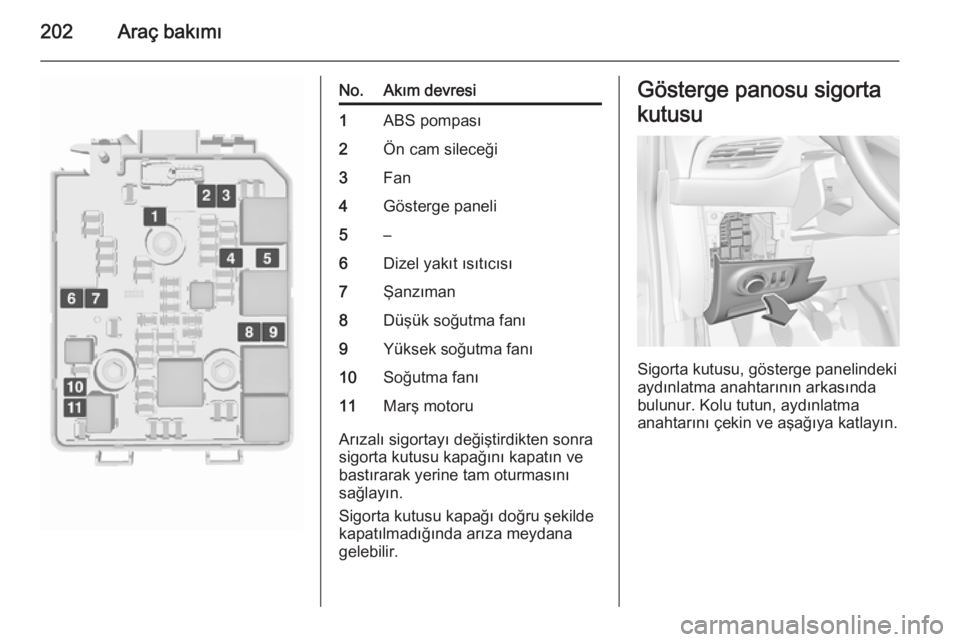

202Araç bakımı
No.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Gösterge paneli5–6Dizel yakıt ısıtıcısı7Şanzıman8Düşük soğutma fanı9Yüksek soğutma fanı10Soğutma fanı11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur. Kolu tutun, aydınlatma
anahtarını çekin ve aşağıya katlayın.

Araç bakımı203
No.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı sistemi16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Sürgülü açılır tavan (Sunroof)20Park asistanı/Yağmur sensörü/
Ön kamera21Fren anahtarı22Ses sistemi23Ekran24–25Yardımcı jak26Gösterge paneli27Koltuk ısıtıcısı, sürücü28–29–30Gösterge panosu/Koltuk ısıt‐
ması/FlexDock31Korna32Koltuk ısıtıcısı, yolcu

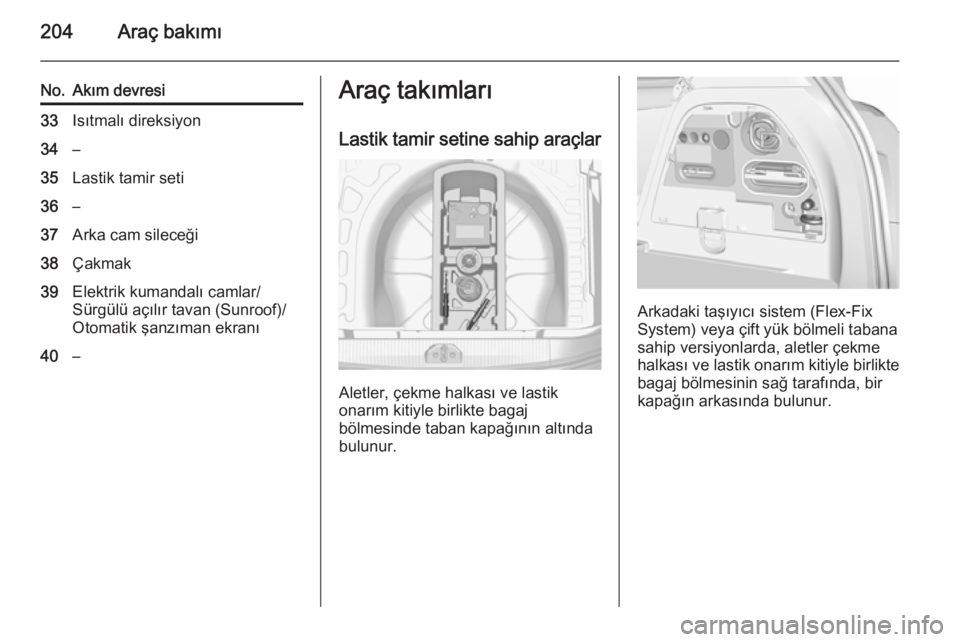

204Araç bakımı
No.Akım devresi33Isıtmalı direksiyon34–35Lastik tamir seti36–37Arka cam sileceği38Çakmak39Elektrik kumandalı camlar/
Sürgülü açılır tavan (Sunroof)/
Otomatik şanzıman ekranı40–Araç takımları
Lastik tamir setine sahip araçlar
Aletler, çekme halkası ve lastik
onarım kitiyle birlikte bagaj
bölmesinde taban kapağının altında bulunur.
Arkadaki taşıyıcı sistem (Flex-Fix
System) veya çift yük bölmeli tabana
sahip versiyonlarda, aletler çekme
halkası ve lastik onarım kitiyle birlikte bagaj bölmesinin sağ tarafında, bir
kapağın arkasında bulunur.

Araç bakımı205
Stepneye sahip araçlar
Kriko, büjon anahtarı ve bazı araç
takımları bagaj bölümünün sağ
tarafında, bir kapağın arkasında
bulunur 3 70.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal aşınma olması durumunda bir servise başvurun.
Ön tekerleklerin arka tekerlekler ile
yer değiştirilmemesini ve tersinin de
yapılmamasını tavsiye ederiz, çünkü
bu aracın dengesini etkileyebilir. Arka aksta her zaman daha az aşınmış
olan lastikleri kullanın.
Kış lastikleri Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 245.
Lastik ebadı 185/60 R15'e sadece kış lastiği olarak izin verilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş alanına yapıştırın.
Lastik tanımlamaları
Örneğin 195/55 R 16 95 H195=lastik genişliği, mm55=enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R=lastik kemeri yapı türü: RadyalRF=yapı türü: RunFlat16=jant çapı / inç cinsinden95=taşıma kapasitesi tanım
numarası, örn.: 95 değeri
690 kilograma karşılık
gelmektedirH=hız tanım kodu

206Araç bakımı
Hız tanım kodu:Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadar
Direksiyonal tabana sahip
lastikler
Direksiyonal tabana sahip lastikler
doğru yönde dönecek şekilde monte
edilmelidir. Doğru dönme yönü,
lastiklerin yanağında bulunan bir
sembol (ör. bir ok) ile belirlenmiştir.
Lastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın.
Bu durum, lastik basıncı kontrol
sistemine sahip olan araçlar için de
geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basınçları 3 245.
Sağ kapı çerçevesindeki lastik basınç bilgileri etiketi, orijinal donanım
lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir.
Doğru lastik basıncı değeri için, şu
prosedürü izleyin:
■ Motor kimlik kodunu tespit edin. Motor verileri 3 238.
■ İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 245.
Aracınız için onaylanmış lastikler için,
araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara

Araç bakımı207uğramasına neden olarak, yüksekhızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik hava basıncı arttırılması veya
azaltılması gerekiyorsa, kontağı
kapatın. Lastik hava basıncını
ayarladıktan sonra kontağı açın ve
ilgili ayarı sürücü bilgi sistemindeki
Lastik yükü sayfasından seçin 3 94.
Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi
(TPMS), sürüş esnasında aracın dört lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı Sürücü
Bilgi Sistemi (DIC) tarafından Araç
Menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlara basılarak menü seçilebilir.
Araç Menüsünü seçmek için MENU
düğmesine basın.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Alt gösterge ve Orta gösterge:

208Araç bakımı
Her lastiğin lastik hava basıncı kendi
sayfasında görüntülenir.
Üst gösterge:
Bütün lastiklerin lastik hava basınçları tek bir sayfada görüntülenir.
Sistem durumu ve basınç uyarıları,
DIC'de ilgili lastiği gösteren bir
mesajla gösterilir.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 92.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 245.
w , 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Lastik şişirildikten sonra, DIC'deki
lastik hava basıncı değerlerinin
güncellenmesi için aracın biraz
sürülmesi gerekebilir. Bu süre içinde
w yanabilir.
w
düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu,
yaklaşan bir düşük lastik basıncı
durumu olabilir. Lastik basıncını
kontrol edin.
Araç mesajları 3 101.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepneda basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Diğer üç
lastik için sistem çalışmaya devam
eder.
Piyasada-bulunan sıvı tamir setlerinin kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Çok güçlü harici radyo ekipmanları,
lastik basıncı kontrol sistemine zarar
verebilir.
