OPEL CORSA 2015.5 Uživatelská příručka (in Czech)

Úložné prostory59Držáky nápojů
Držáky nápojů se nacházejí ve
středové konzole.
Kapsy ve dveřích jsou přizpůsobeny
pro uložení lahví.
Další držáky lahví jsou umístěny
v zadních bočních panelech.
Držák nápojů s pružným
páskem
V úložné schránce před pákou voliče
převodů je umístěn pohyblivý gumový
pásek. Po vytažení můžete tímto
páskem zajistit šálek nebo popelník.

60Úložné prostoryPřední odkládací schránka
Úložné schránky jsou umístěny pod
spínačem světel, ve středové
konzole, v kapsách dveří a v bočních
panelech u zadních sedadel.
Úložný prostor pod
sedadlem
Zvedněte u vybraného okraje
a vytáhněte ven. Maximální zatížení:
1,5 kg. Pro zavření ho zatlačte dovnitř a zajistěte.
Zadní nosný systém
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění kol
k výsuvnému nosiči včleněnému do
podlahy vozidla. Přeprava jiných
předmětů není povolena.
Maximální nosnost zadního nosného
systému je 40 kg. Maximální nosnost
na jízdní kolo je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,2 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.

Úložné prostory61
Pokud se nepoužívá, lze nosný
systém zasunout zpět do podlahy
vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Nepřipevňujte k nosičům na jízdní kola jízdní kola s klikami pedálů
z karbonu. Může dojít k poškození
jízdních kol.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí zůstat v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.
Zatáhněte za uvolňovací páčku
směrem nahoru. Systém se uvolní a bude se rychle pohybovat směrem
ven z nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.

62Úložné prostory
Instalace koncových světel
Nejdříve z prohlubní vyjměte zadní
( 1 ) a poté přední ( 2) koncové světlo.
Otevřete držák světla na zadní straně
koncového světla tak, aby zaklesl.
Zatlačte upínací páčku dolů
a potlačte držák světla do uchycení
tak, aby držák zaklesl.
Proveďte tento postup pro obě
koncová světla.
Zkontrolujte pozici kabelu a světla
a ujistěte se, že jsou správně
umístěny a bezpečně zajištěny.

Úložné prostory63
Zajištění zadního nosného
systému
Nejdříve otočte dozadu levou
blokovací páčku ( 1) a poté pravou
blokovací páčku ( 2), dokud se
nezastaví. Obě blokovací páčky musí směřovat dozadu, jinak nelze zaručit
bezpečnou funkčnost.
Poznámky
Zavřete výklopnou záď.
Vyklopení úchytů klik pedálů
Vyklopte nahoru jeden nebo oba
úchyty klik pedálů dokud se nezajistí
úhlopříčné podpěry.
Vyjměte upevňovací prvky klik pedálů z úchytů klik pedálů.

64Úložné prostory
Přizpůsobení zadního nosného
systému jízdnímu kolu
Stlačte uvolňovací páčku a vytáhněte
úchyty kol.
Zatlačte na uvolňovací páčku na
upevňovacích popruzích a sejměte
upevňovací popruhy.
Příprava jízdního kola pro
připevnění
Poznámky
Maximální šířka kliky pedálu je
38,3 mm a maximální hloubka je
14,4 mm.
Natočte levý pedál (bez řetězového
kola) kolmo dolu. Pedál na levé klice
pedálu musí být vodorovně.
Přední jízdní kolo musí mít přední kolo na levé straně.
Zadní jízdní kolo musí mít přední kolo
na pravé straně.

Úložné prostory65
Připevnění jízdního kola na
zadní nosný systém
Pomocí otočné rukojeti na úchytu
kliky pedálu přibližně přizpůsobte nastavitelnou jednotku úchytu kliky
pedálu vyčnívání kliky pedálu.
Pokud má jízdní kolo rovnou kliku
pedálu, vyšroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 5).
Pokud má jízdní kolo zakřivenou kliku
pedálu, zašroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 1).
Naložte jízdní kolo. Klika pedálu musí
být umístěna do otvoru úchytu kliky
pedálu, jak je ukázáno na obrázku.Výstraha
Ujistěte se, že se pedál nedotýká
povrchu zadního nosiče. Jinak by
během přepravy mohlo dojít
k poškození startovací sady.
Seshora vložte upevňovací prvek kliky pedálu do vnějších kolejniček
úchytu kliky pedálu a zasuňte ho dolu
minimálně až pod zářezy.

66Úložné prostory
Připevněte kliku pedálu otáčením
upevňovacího šroubu na
upevňovacím prvku kliky pedálu.
Nasměrujte úchyty kol tak, aby jízdní
kolo bylo zhruba ve vodorovné
poloze. Vzdálenost mezi pedálem
a dveřmi zavazadlového prostoru by
měla být alespoň 5 cm.
Jízdní kolo musí mít obě kola
v úchytech kol.Výstraha
Zajistěte dostatečné vysunutí
úchytů kol, aby bylo možné uložit
obě pneumatiky jízdního kola do
úchytů kol. V opačném případě
není zajištěno horizontální
uchycení jízdního kola.
Nedodržení tohoto postupu může
mít za následek poškození kol
jízdního kola horkými výfukovými
plyny.

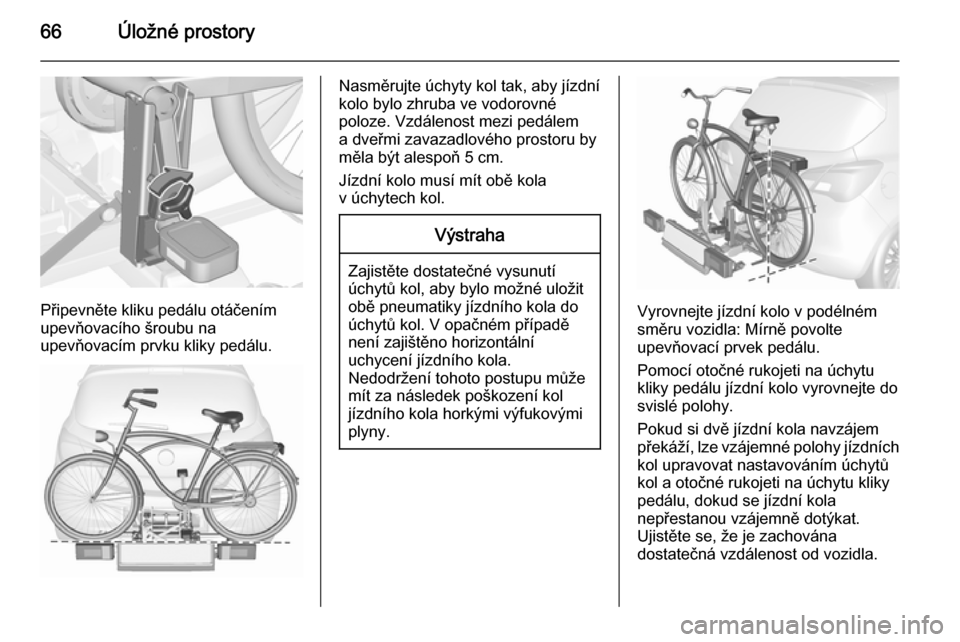

Vyrovnejte jízdní kolo v podélném
směru vozidla: Mírně povolte
upevňovací prvek pedálu.
Pomocí otočné rukojeti na úchytu
kliky pedálu jízdní kolo vyrovnejte do
svislé polohy.
Pokud si dvě jízdní kola navzájem
překáží, lze vzájemné polohy jízdních kol upravovat nastavováním úchytů
kol a otočné rukojeti na úchytu kliky pedálu, dokud se jízdní kola
nepřestanou vzájemně dotýkat.
Ujistěte se, že je zachována
dostatečná vzdálenost od vozidla.

Úložné prostory67
Rukou utáhněte upevňovací šroub
upevňovacího prvku ložiskového
pouzdra na maximum.
Pomocí upevňovacích popruhů
zajistěte obě kola jízdního kola
k úchytům kol.
Zkontrolujte jízdní kolo a ujistěte se
o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Nastavení úchytů kol a otočné
rukojeti na úchytu kliky pedálu si
poznamenejte a uschovejte pro
každé jízdní kolo. Správné
přednastavení ulehčí opětovné
nakládání jízdního kola.
Poznámky
Pro zlepšení viditelnosti
doporučujeme připevnit na jízdní
kolo úplně vzadu výstražnou
značku.
Snímání jízdního kola ze

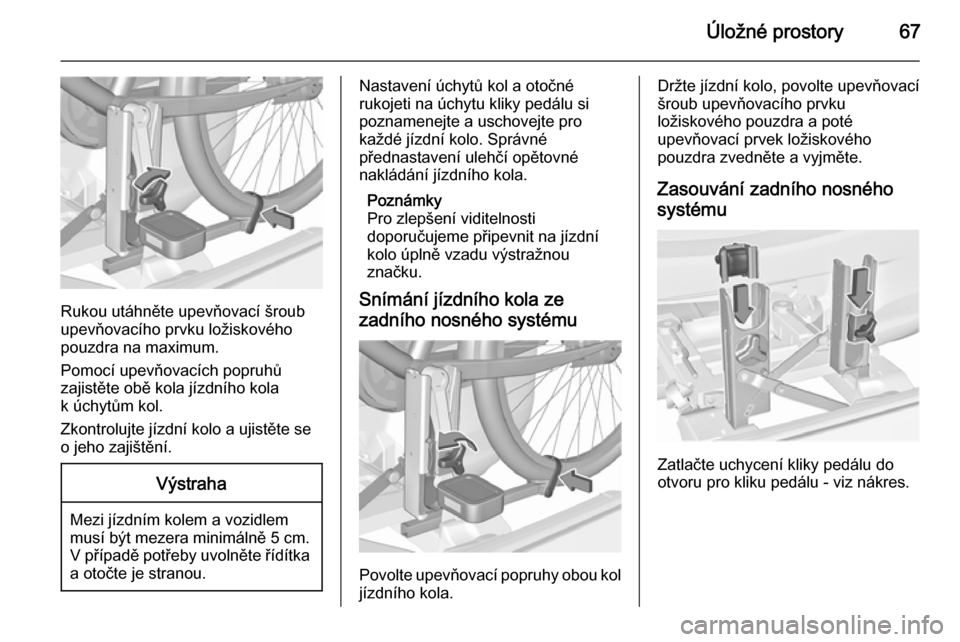

zadního nosného systému
Povolte upevňovací popruhy obou kol
jízdního kola.
Držte jízdní kolo, povolte upevňovací
šroub upevňovacího prvku
ložiskového pouzdra a poté
upevňovací prvek ložiskového
pouzdra zvedněte a vyjměte.
Zasouvání zadního nosného
systému
Zatlačte uchycení kliky pedálu do
otvoru pro kliku pedálu - viz nákres.

68Úložné prostory
Vložte upevňovací popruhy
a zatáhněte je pevně směrem dolů až nadoraz.
Stiskněte uvolňovací páčku a zcela
zasuňte úchyty kol až nadoraz.
Uvolněte zajišťovací páčku
úhlopříčné podpěry a složte dolu oba
úchyty klik pedálů.
9 Varování
Riziko sevření.
Nejdříve otočte dopředu pravou
blokovací páčku ( 1) a poté levou
blokovací páčku ( 2) dokud se
nezajistí ve svých příslušných
úchytech.
