Körning och hantering159
Avståndet till hinder visas på Colour-
Info-Display med färgade zoner fram‐ för eller bakom bilen 3 101.
Störning
I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i DIC.
Bilmeddelanden 3 103.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen (DIC) 3 95 eller, beroende
på version, på Colour-Info-Display
3 101 med stöd av akustiska signaler.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.Avancerad parkeringshjälp kombine‐ ras alltid med främre-bakre parker‐
ingshjälp. Se föregående avsnitt.
Samma sensorer i främre och bakre
stötfångaren används för båda syste‐
men.
Knappen D och dess användning
Samma knapp används för aktivering och avaktivering av både avancerad
parkeringshjälp och främre-bakre
parkeringshjälp:
Med en kort tryckning på D aktiv‐
eras och inaktiveras parkeringshjäl‐
pen.
Page 162 of 257

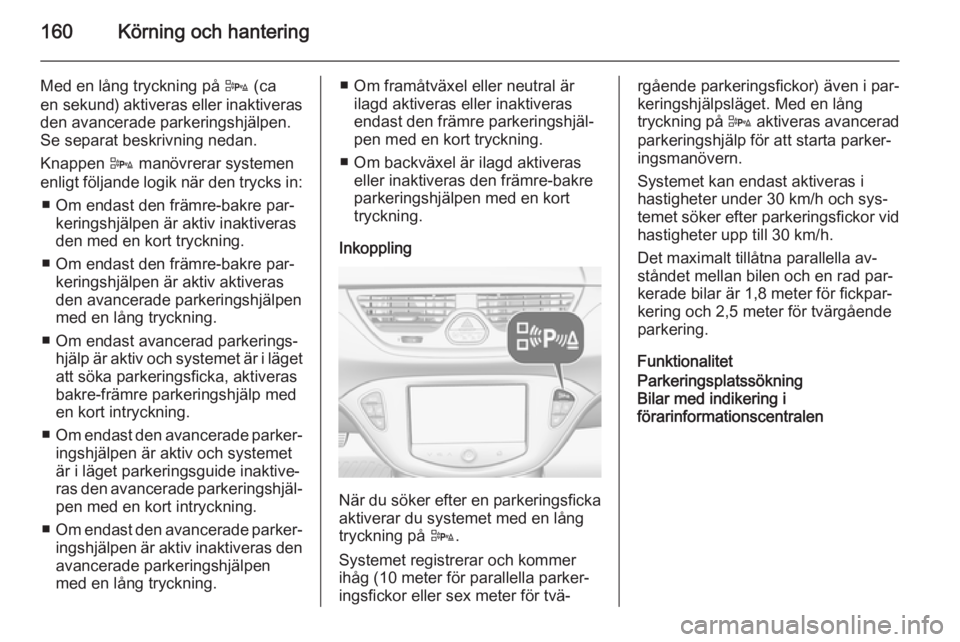

160Körning och hantering
Med en lång tryckning på D (ca
en sekund ) aktiveras eller inaktiveras
den avancerade parkeringshjälpen.
Se separat beskrivning nedan.
Knappen D manövrerar systemen
enligt följande logik när den trycks in:
■ Om endast den främre-bakre par‐ keringshjälpen är aktiv inaktiveras
den med en kort tryckning.
■ Om endast den främre-bakre par‐ keringshjälpen är aktiv aktiveras
den avancerade parkeringshjälpen
med en lång tryckning.
■ Om endast avancerad parkerings‐ hjälp är aktiv och systemet är i lägetatt söka parkeringsficka, aktiveras
bakre-främre parkeringshjälp med
en kort intryckning.
■ Om endast den avancerade parker‐
ingshjälpen är aktiv och systemet
är i läget parkeringsguide inaktive‐
ras den avancerade parkeringshjäl‐ pen med en kort intryckning.
■ Om endast den avancerade parker‐
ingshjälpen är aktiv inaktiveras den avancerade parkeringshjälpen
med en lång tryckning.■ Om framåtväxel eller neutral är ilagd aktiveras eller inaktiveras
endast den främre parkeringshjäl‐
pen med en kort tryckning.
■ Om backväxel är ilagd aktiveras eller inaktiveras den främre-bakre
parkeringshjälpen med en kort
tryckning.
Inkoppling
När du söker efter en parkeringsficka aktiverar du systemet med en lång
tryckning på D.
Systemet registrerar och kommer
ihåg (10 meter för parallella parker‐ ingsfickor eller sex meter för tvä‐
rgående parkeringsfickor) även i par‐
keringshjälpsläget. Med en lång
tryckning på D aktiveras avancerad
parkeringshjälp för att starta parker‐
ingsmanövern.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och en rad par‐
kerade bilar är 1,8 meter för fickpar‐
kering och 2,5 meter för tvärgående
parkering.
FunktionalitetParkeringsplatssökning
Bilar med indikering i
förarinformationscentralen
Page 163 of 257

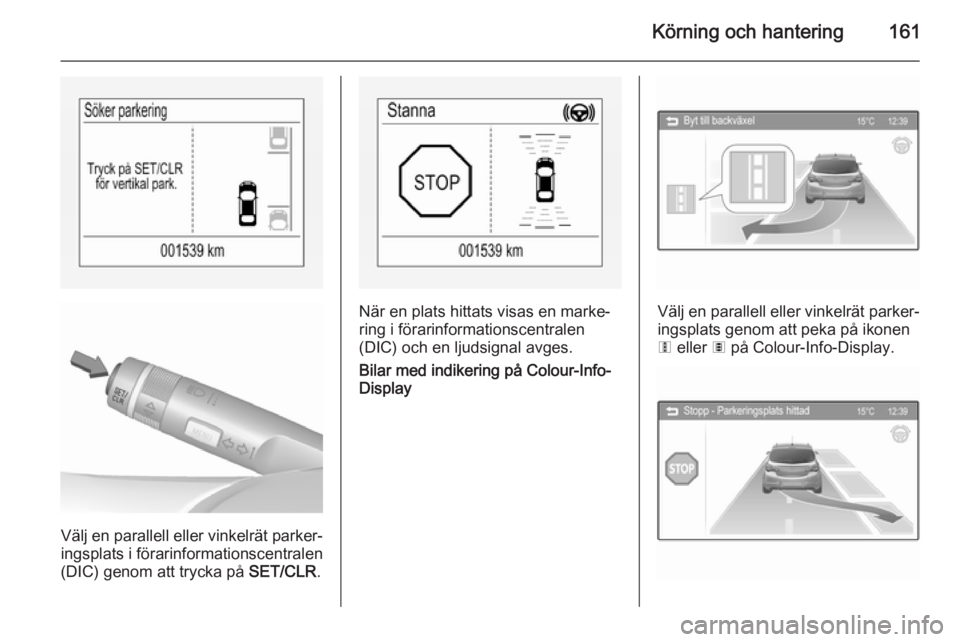

Körning och hantering161
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
(DIC) genom att trycka på SET/CLR.
När en plats hittats visas en marke‐
ring i förarinformationscentralen
(DIC) och en ljudsignal avges.
Bilar med indikering på Colour-Info-
DisplayVälj en parallell eller vinkelrät parker‐
ingsplats genom att peka på ikonen
6 eller 7 på Colour-Info-Display.
Page 164 of 257

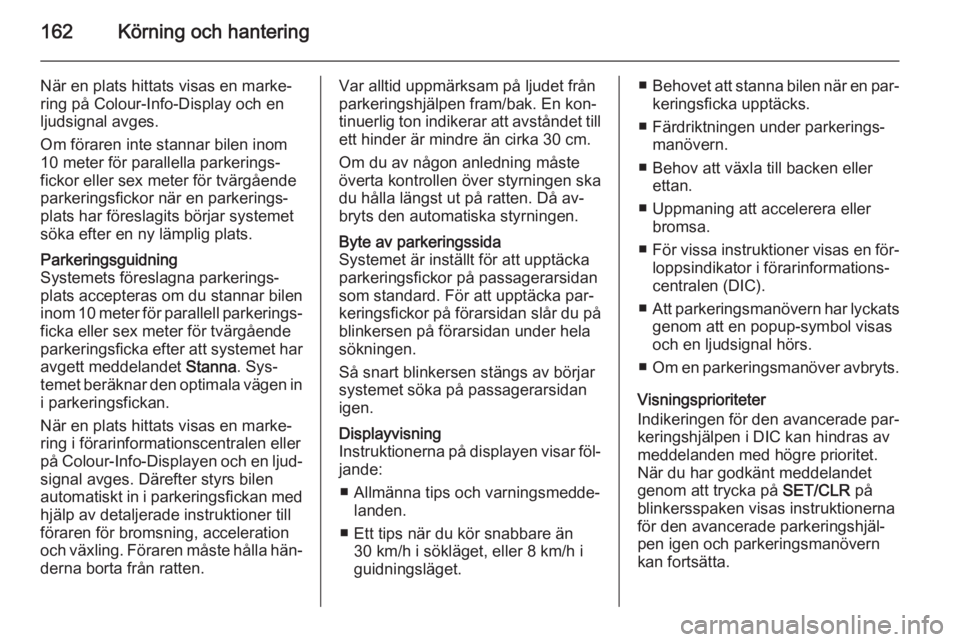

162Körning och hantering
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en ljudsignal avges.
Om föraren inte stannar bilen inom
10 meter för parallella parkerings‐
fickor eller sex meter för tvärgående
parkeringsfickor när en parkerings‐
plats har föreslagits börjar systemet
söka efter en ny lämplig plats.Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom 10 meter för parallell parkerings‐
ficka eller sex meter för tvärgående
parkeringsficka efter att systemet har avgett meddelandet Stanna. Sys‐
temet beräknar den optimala vägen in
i parkeringsfickan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen eller
på Colour-Info-Displayen och en ljud‐ signal avges. Därefter styrs bilen
automatiskt in i parkeringsfickan med hjälp av detaljerade instruktioner till
föraren för bromsning, acceleration
och växling. Föraren måste hålla hän‐
derna borta från ratten.Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton indikerar att avståndet till ett hinder är mindre än cirka 30 cm.
Om du av någon anledning måste överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då av‐
bryts den automatiska styrningen.Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan slår du på
blinkersen på förarsidan under hela
sökningen.
Så snart blinkersen stängs av börjar systemet söka på passagerarsidan
igen.Displayvisning
Instruktionerna på displayen visar föl‐
jande:
■ Allmänna tips och varningsmedde‐ landen.
■ Ett tips när du kör snabbare än 30 km/h i sökläget, eller 8 km/h i
guidningsläget.■ Behovet att stanna bilen när en par‐
keringsficka upptäcks.
■ Färdriktningen under parkerings‐ manövern.
■ Behov att växla till backen eller ettan.
■ Uppmaning att accelerera eller bromsa.
■ För vissa instruktioner visas en för‐
loppsindikator i förarinformations‐
centralen (DIC).
■ Att parkeringsmanövern har lyckats
genom att en popup-symbol visas och en ljudsignal hörs.
■ Om en parkeringsmanöver avbryts.
Visningsprioriteter
Indikeringen för den avancerade par‐
keringshjälpen i DIC kan hindras av
meddelanden med högre prioritet. När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken visas instruktionerna
för den avancerade parkeringshjäl‐
pen igen och parkeringsmanövern
kan fortsätta.

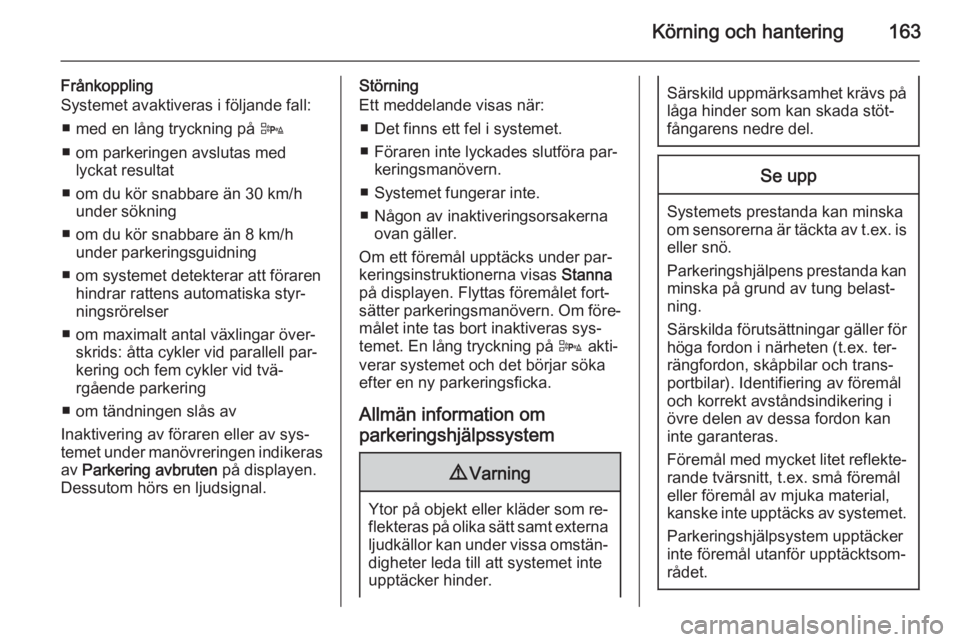

Page 165 of 257

Körning och hantering163
Frånkoppling
Systemet avaktiveras i följande fall:
■ med en lång tryckning på D
■ om parkeringen avslutas med lyckat resultat
■ om du kör snabbare än 30 km/h under sökning
■ om du kör snabbare än 8 km/h under parkeringsguidning
■ om systemet detekterar att föraren hindrar rattens automatiska styr‐
ningsrörelser
■ om maximalt antal växlingar över‐ skrids: åtta cykler vid parallell par‐
kering och fem cykler vid tvä‐
rgående parkering
■ om tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten på displayen.
Dessutom hörs en ljudsignal.Störning
Ett meddelande visas när:
■ Det finns ett fel i systemet.
■ Föraren inte lyckades slutföra par‐ keringsmanövern.
■ Systemet fungerar inte.
■ Någon av inaktiveringsorsakerna ovan gäller.
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna
på displayen. Flyttas föremålet fort‐
sätter parkeringsmanövern. Om före‐
målet inte tas bort inaktiveras sys‐
temet. En lång tryckning på D akti‐
verar systemet och det börjar söka
efter en ny parkeringsficka.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Page 166 of 257

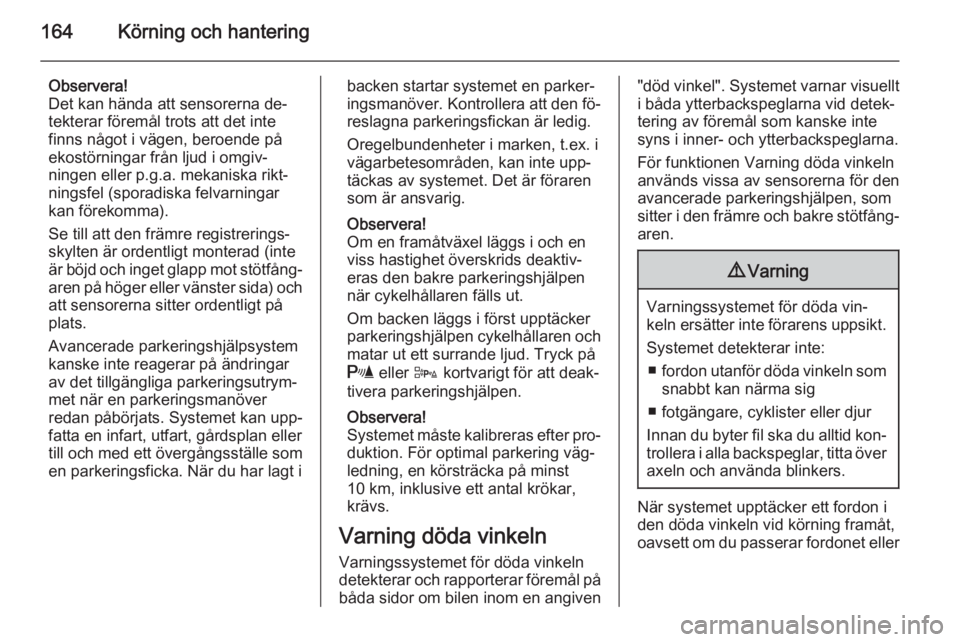

164Körning och hantering
Observera!
Det kan hända att sensorerna de‐
tekterar föremål trots att det inte
finns något i vägen, beroende på ekostörningar från ljud i omgiv‐
ningen eller p.g.a. mekaniska rikt‐
ningsfel (sporadiska felvarningar
kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan upp‐
fatta en infart, utfart, gårdsplan eller
till och med ett övergångsställe som
en parkeringsficka. När du har lagt ibacken startar systemet en parker‐
ingsmanöver. Kontrollera att den fö‐ reslagna parkeringsfickan är ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte upp‐
täckas av systemet. Det är föraren
som är ansvarig.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker parkeringshjälpen cykelhållaren och
matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Observera!
Systemet måste kalibreras efter pro‐ duktion. För optimal parkering väg‐
ledning, en körsträcka på minst
10 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ fordon utanför döda vinkeln som
snabbt kan närma sig
■ fotgängare, cyklister eller djur
Innan du byter fil ska du alltid kon‐
trollera i alla backspeglar, titta över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
Page 167 of 257

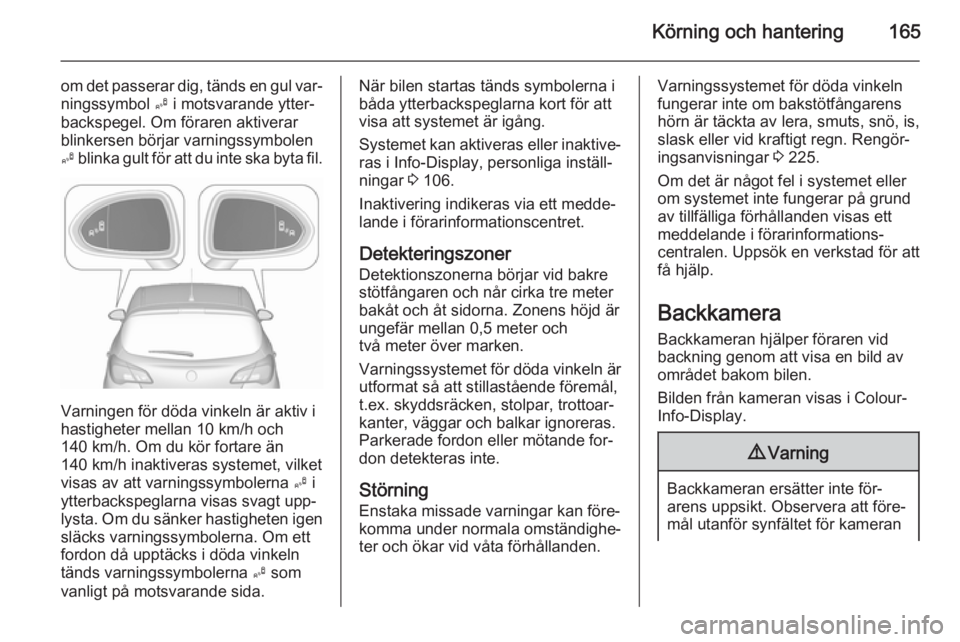

Körning och hantering165
om det passerar dig, tänds en gul var‐
ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult för att du inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐ ras i Info-Display, personliga inställ‐
ningar 3 106.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret.
Detekteringszoner
Detektionszonerna börjar vid bakre
stötfångaren och når cirka tre meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan 0,5 meter och
två meter över marken.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras. Parkerade fordon eller mötande for‐
don detekteras inte.
Störning
Enstaka missade varningar kan före‐ komma under normala omständighe‐
ter och ökar vid våta förhållanden.Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 225.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Backkamera Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
Page 168 of 257

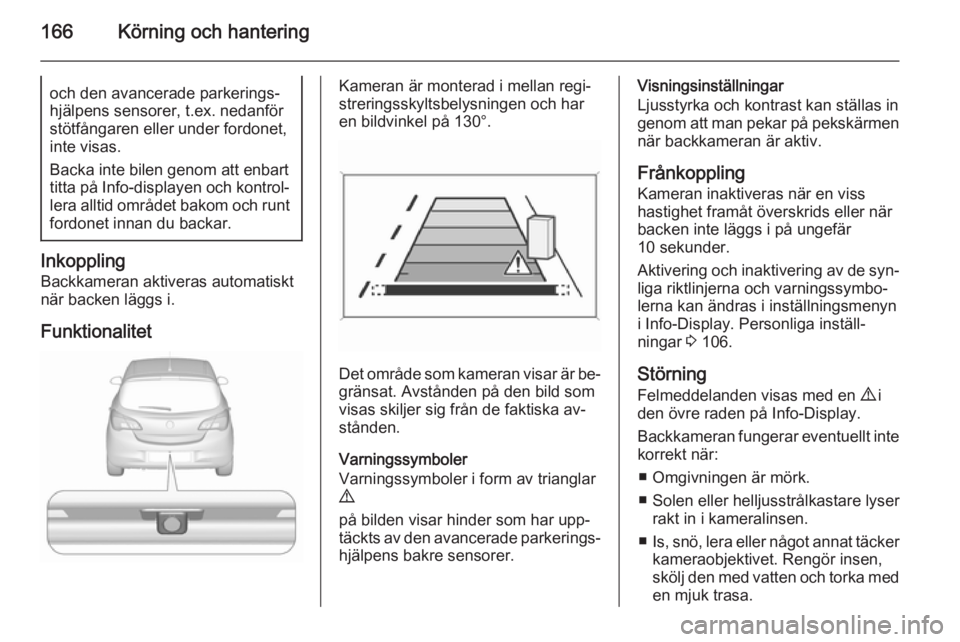

166Körning och hanteringoch den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Varningssymboler
Varningssymboler i form av trianglar
9
på bilden visar hinder som har upp‐
täckts av den avancerade parkerings‐ hjälpens bakre sensorer.
Visningsinställningar
Ljusstyrka och kontrast kan ställas in
genom att man pekar på pekskärmen när backkameran är aktiv.
Frånkoppling Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering och inaktivering av de syn‐ liga riktlinjerna och varningssymbo‐
lerna kan ändras i inställningsmenyn
i Info-Display. Personliga inställ‐ ningar 3 106.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ Omgivningen är mörk.
■ Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
■ Is, snö, lera eller något annat täcker
kameraobjektivet. Rengör insen,
skölj den med vatten och torka med
en mjuk trasa.
Page 169 of 257

Körning och hantering167
■ Bilen har blivit påkörd bakifrån.■ Det förekommer extrema tempera‐ turväxlingar.

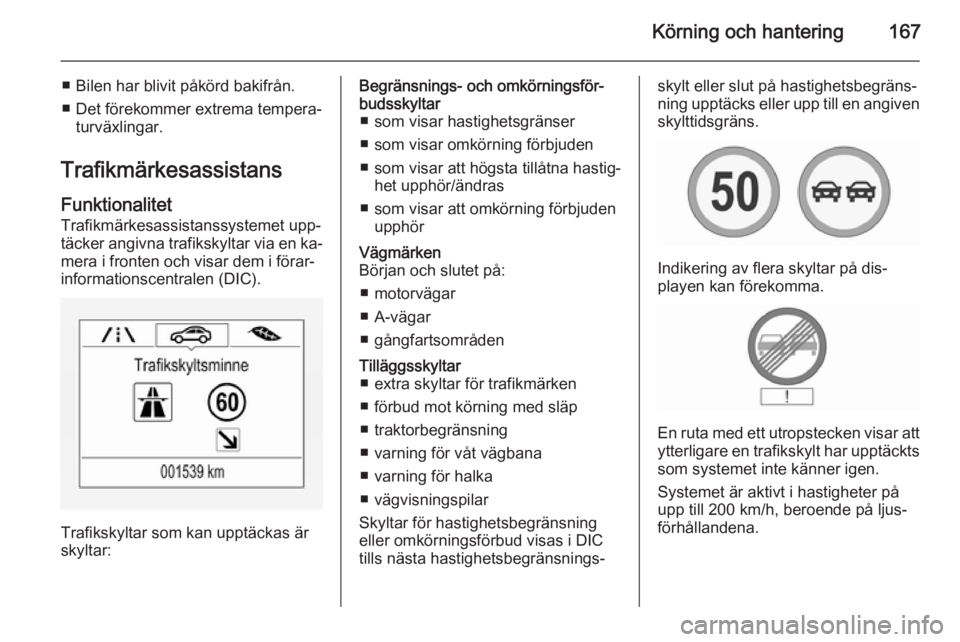

Trafikmärkesassistans FunktionalitetTrafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐
mera i fronten och visar dem i förar‐
informationscentralen (DIC).
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ■ som visar hastighetsgränser
■ som visar omkörning förbjuden
■ som visar att högsta tillåtna hastig‐ het upphör/ändras
■ som visar att omkörning förbjuden upphörVägmärken
Början och slutet på:
■ motorvägar
■ A-vägar
■ gångfartsområdenTilläggsskyltar ■ extra skyltar för trafikmärken
■ förbud mot körning med släp
■ traktorbegränsning
■ varning för våt vägbana
■ varning för halka
■ vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i DIC
tills nästa hastighetsbegränsnings‐skylt eller slut på hastighetsbegräns‐
ning upptäcks eller upp till en angiven skylttidsgräns.
Indikering av flera skyltar på dis‐
playen kan förekomma.
En ruta med ett utropstecken visar att
ytterligare en trafikskylt har upptäckts som systemet inte känner igen.
Systemet är aktivt i hastigheter på
upp till 200 km/h, beroende på ljus‐
förhållandena.
Page 170 of 257

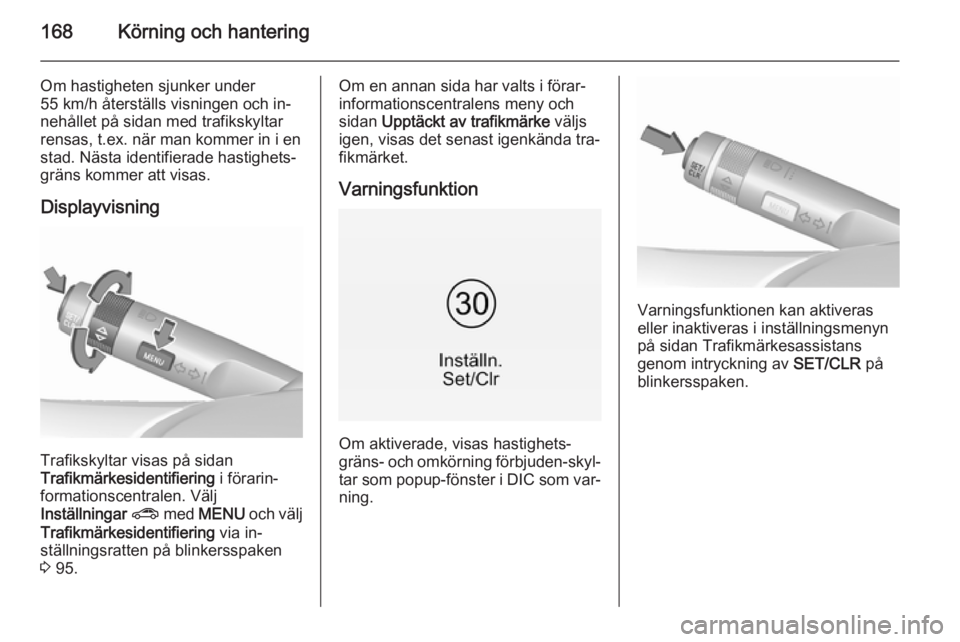

168Körning och hantering
Om hastigheten sjunker under
55 km/h återställs visningen och in‐ nehållet på sidan med trafikskyltar
rensas, t.ex. när man kommer in i en
stad. Nästa identifierade hastighets‐
gräns kommer att visas.
Displayvisning
Trafikskyltar visas på sidan
Trafikmärkesidentifiering i förarin‐
formationscentralen. Välj
Inställningar ? med MENU och välj
Trafikmärkesidentifiering via in‐
ställningsratten på blinkersspaken
3 95.
Om en annan sida har valts i förar‐
informationscentralens meny och sidan Upptäckt av trafikmärke väljs
igen, visas det senast igenkända tra‐ fikmärket.
Varningsfunktion
Om aktiverade, visas hastighets‐
gräns- och omkörning förbjuden-skyl‐
tar som popup-fönster i DIC som var‐ ning.
Varningsfunktionen kan aktiveras
eller inaktiveras i inställningsmenyn
på sidan Trafikmärkesassistans
genom intryckning av SET/CLR på
blinkersspaken.
