Page 51 of 261
Istuimet, turvajärjestelmät49Lasten turvaistuimet
Lasten turvajärjestelmät Suosittelemme Opelin lasten turva‐
järjestelmien käyttämistä, koska ne
on nimenomaisesti räätälöity autoasi
varten.
Seuraavia lasten turvajärjestelmiä
suositellaan seuraaville painoluokille:
■ Ryhmä 0, ryhmä 0+
Maxi Cosi Cabriofix plus Easyfix,
enintään 13 kg:n painoisille lapsille
■ Ryhmä I
OPEL Duo, 13‒18 kg:n painoisille lapsille tässä ryhmässä
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toi‐
mitetut käyttö- ja asennusohjeet.
Tarkista lasten turvaistuimien pakol‐
lista käyttöä koskevat paikalliset lait ja säädökset. Monissa maissa on lasten
turvajärjestelmien käyttö tietyillä istui‐ milla kiellettyä.9 Vaara
Jos taaksepäin suunnattua lasten
turvajärjestelmää käytetään etu‐
matkustajan istuimella, etumat‐
kustajan istuimen turvatyynyjär‐
jestelmä tulee kytkeä pois toimin‐
nasta. Tämä koskee myös mää‐
rättyjä eteenpäin suunnattuja las‐
ten turvajärjestelmiä taulukoiden
3 51 mukaan.
Turvatyynyn poistaminen käytöstä
3 47.
Turvatyynyn tarra 3 42.
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin mah‐
dollista. Tämä varmistaa, että lapsen
edelleen hyvin heikko selkäranka ei
joudu mahdollisessa onnettomuusti‐
lanteessa niin kovan rasituksen koh‐
teeksi.
Oikean järjestelmän valinta
Käytä vain soveltuvia lasten turvajär‐
jestelmiä, esim. sellaisia, jotka täyttä‐
vät voimassa olevien UN ECE -stan‐
dardien vaatimukset.
Tarkista, että asennettava turvajär‐ jestelmä on yhteensopiva auton tyy‐
pin kanssa. Katso tarkempia tietoja
seuraavien sivujen taulukoista, lasten
turvajärjestelmän mukana toimite‐
tuista ohjeista ja muiden kuin yleis‐
mallisten lasten turvajärjestelmien
autotyyppiluettelosta.
Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle,katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐ tua autosta vain pientareen tai jalka‐
käytävän puolelta.
Kun lasten turvajärjestelmää ei käy‐
tetä, kiinnitä istuin turvavyöllä tai
poista se autosta.
Lasten turvajärjestelmät voidaan kiin‐
nittää ISOFIX-kiinnikkeillä,
Top-tether-hihnalla (jos käytettä‐
vissä) ja/tai kolmipisteturvavyöllä.
Katso tarkempia tietoja seuraavista
taulukoista.

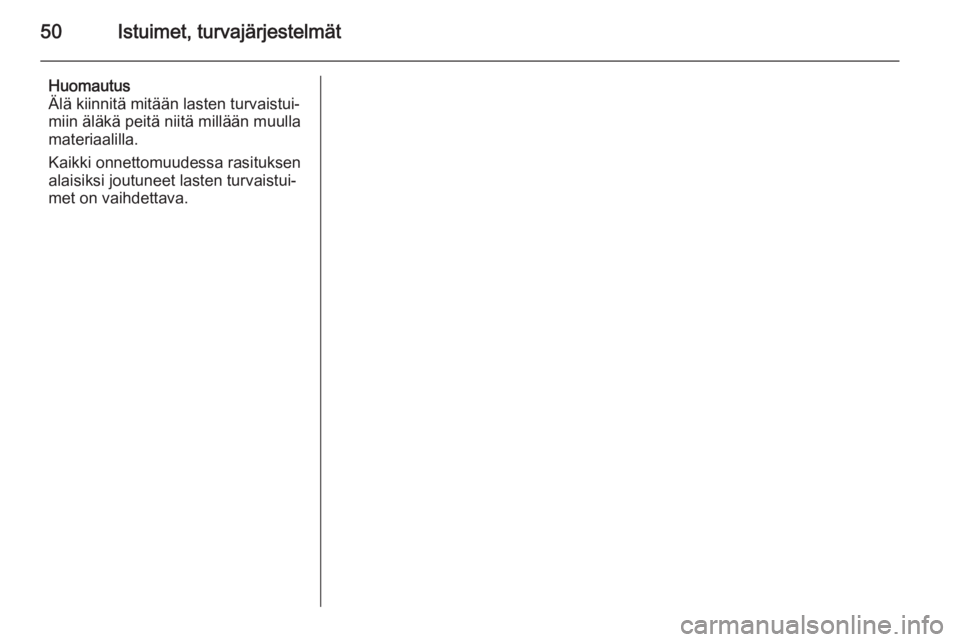

Page 52 of 261
50Istuimet, turvajärjestelmät
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

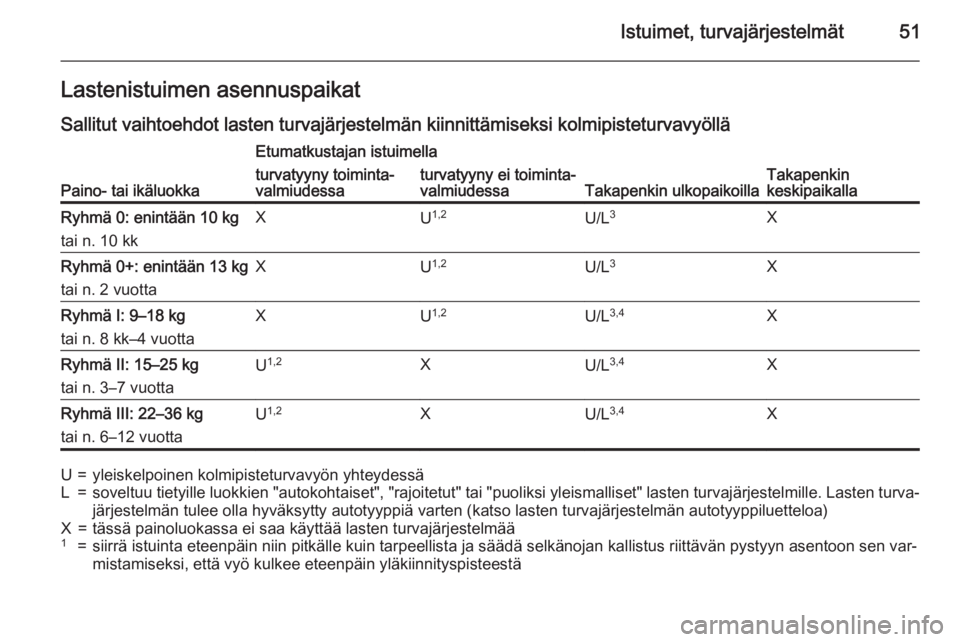

Page 53 of 261
Istuimet, turvajärjestelmät51Lastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Paino- tai ikäluokka
Etumatkustajan istuimella
Takapenkin ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐
valmiudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kg
tai n. 10 kkXU 1,2U/L 3XRyhmä 0+: enintään 13 kg
tai n. 2 vuottaXU 1,2U/L 3XRyhmä I: 9–18 kg
tai n. 8 kk–4 vuottaXU 1,2U/L 3,4XRyhmä II: 15–25 kg
tai n. 3–7 vuottaU 1,2XU/L 3,4XRyhmä III: 22–36 kg
tai n. 6–12 vuottaU 1,2XU/L 3,4XU=yleiskelpoinen kolmipisteturvavyön yhteydessäL=soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turva‐
järjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)X=tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1=siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen var‐mistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä
Page 54 of 261
52Istuimet, turvajärjestelmät
2=säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon senvarmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3=siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4=säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 68, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 34
Sallitut lasten turvajärjestelmän ISOFIX -kiinnitysmahdollisuudet
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella 5
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei toi‐
mintavalmiu‐
dessaRyhmä 0: enintään 10 kg
tai n. 10 kkEISO/R1XILIL 3XRyhmä 0+: enintään 13 kg
tai n. 2 vuottaEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XRyhmä I: 9–18 kg
tai n. 8 kk–4 vuottaDISO/R2XILIL 3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4X
Page 55 of 261
Istuimet, turvajärjestelmät53
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella5
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei toi‐
mintavalmiu‐
dessaRyhmä II: 15–25 kg
tai n. 3–7 vuottaIL 1,2XIL3,4XRyhmä III: 22–36 kg
tai n. 6–12 vuottaIL 1,2XIL 3,4XIL=soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-turvajärjestelmille. (ISOFIX/
Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istuimille). ISOFIX-tur‐
vajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)IUF=soveltuu tässä painoluokassa käytettäväksi hyväksytyille yleismallisille eteenpäin suunnatuille ISOFIX-turvajärjes‐
telmille (ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istui‐ mille)X=tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1=siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen
varmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2=säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon
sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3=siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4=säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 68, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 345=ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella (ei saatavilla Sport-istuimille)
Page 56 of 261
54Istuimet, turvajärjestelmät
ISOFIX -kokoluokka ja kiinnitysA – ISO/F3=kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg ylä‐päässäB – ISO/F2=kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kgB1 – ISO/F2X=kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kgC – ISO/R3=selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluo‐
kan yläpäässäD – ISO/R2=selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE – ISO/R1=selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa
Page 57 of 261
Istuimet, turvajärjestelmät55Lasten ISOFIX-
turvajärjestelmät Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
Auton selkänojissa on ohjaimet lasten
turvajärjestelmän asentamista var‐
ten.
Lasten ISOFIX-
turvajärjestelmät takaistuimellaISOFIX-kiinnityspisteet takaistui‐
missa on merkitty selkänojassa ole‐
valla ISOFIX-logolla.
Avaa ohjainten läpät ennen lasten
turvajärjestelmän asentamista. Sulje
läpät, kun olet irrottanut lasten turva‐
järjestelmän.
Lasten ISOFIX-
turvajärjestelmät
etumatkustajan istuimella
Aseta lasten turvajärjestelmä istui‐
men keskelle ja paina taaksepäin.
Varmista, että lasten turvajärjestelmä
on kunnolla kiinnitetty.
Top-Tether-
kiinnityssilmukat
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-tether-hihna Top-tether-kiinni‐
tyssilmukoihin.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.
Top-Tether-kiinnityssilmukat
takaistuimella
Autossa on takaistuinten taustapuo‐
lella kaksi kiinnityssilmukkaa.
Top-tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.

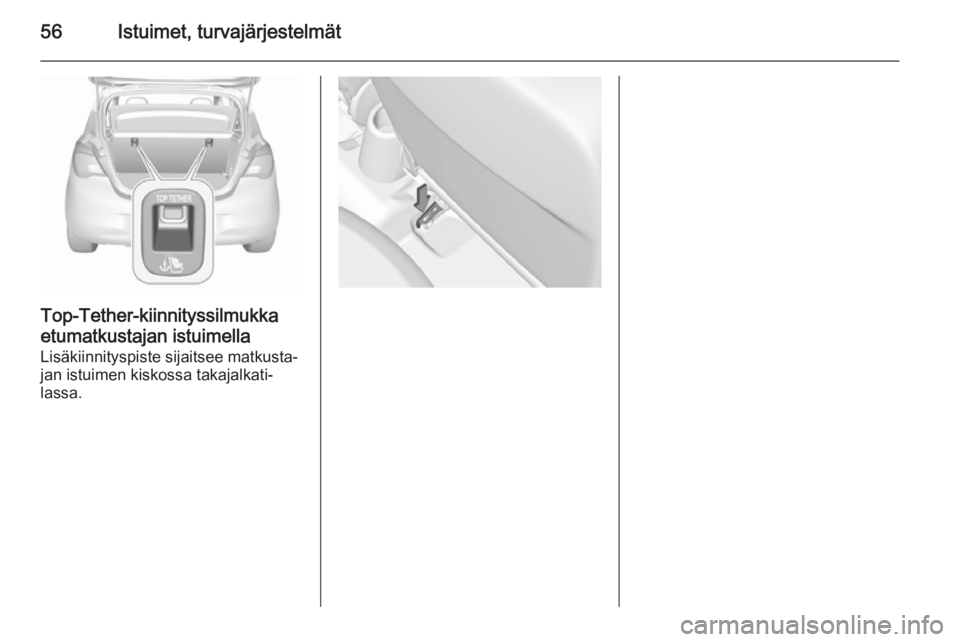

Page 58 of 261
56Istuimet, turvajärjestelmät
Top-Tether-kiinnityssilmukkaetumatkustajan istuimella
Lisäkiinnityspiste sijaitsee matkusta‐
jan istuimen kiskossa takajalkati‐
lassa.

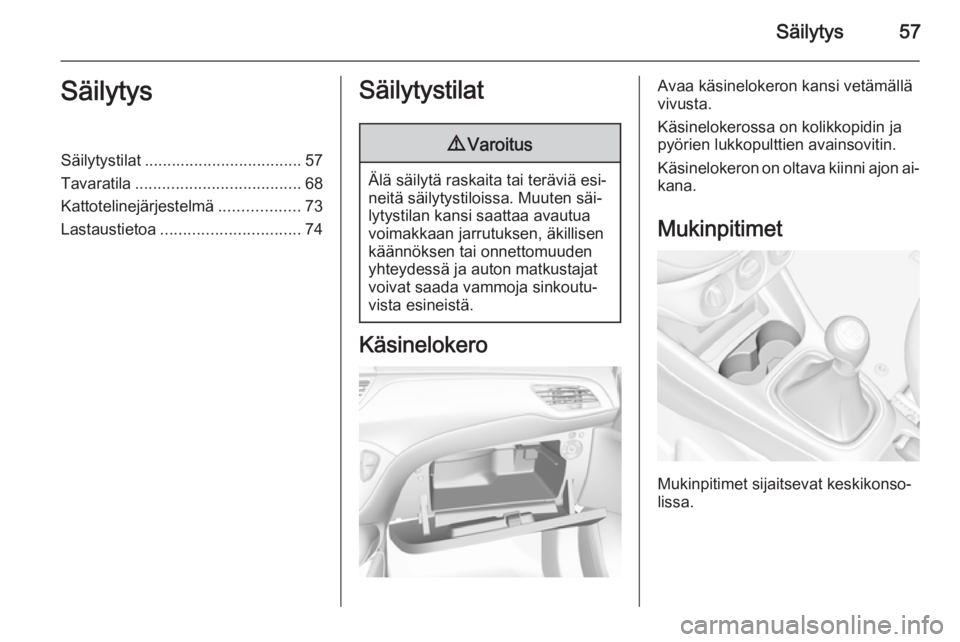

Page 59 of 261
Säilytys57SäilytysSäilytystilat................................... 57
Tavaratila ..................................... 68
Kattotelinejärjestelmä ..................73
Lastaustietoa ............................... 74Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on kolikkopidin ja
pyörien lukkopulttien avainsovitin.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

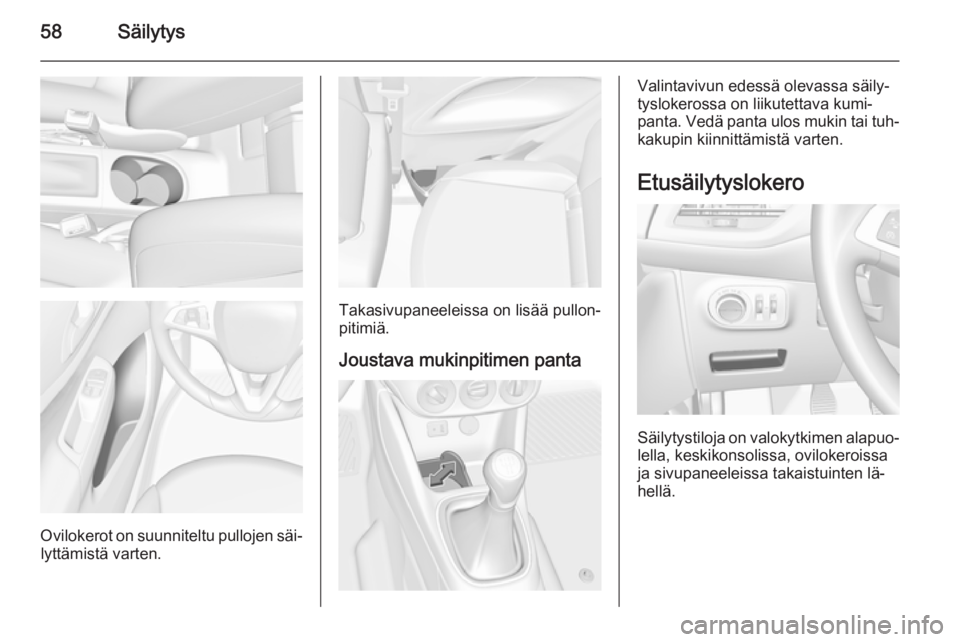

Page 60 of 261
58Säilytys
Ovilokerot on suunniteltu pullojen säi‐lyttämistä varten.
Takasivupaneeleissa on lisää pullon‐
pitimiä.
Joustava mukinpitimen panta
Valintavivun edessä olevassa säily‐
tyslokerossa on liikutettava kumi‐
panta. Vedä panta ulos mukin tai tuh‐
kakupin kiinnittämistä varten.
Etusäilytyslokero
Säilytystiloja on valokytkimen alapuo‐lella, keskikonsolissa, ovilokeroissa
ja sivupaneeleissa takaistuinten lä‐
hellä.
