Péče o vozidlo209
4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Přídavné brzdové světlo
LED diody nechte vyměnit
v odborném servisu.

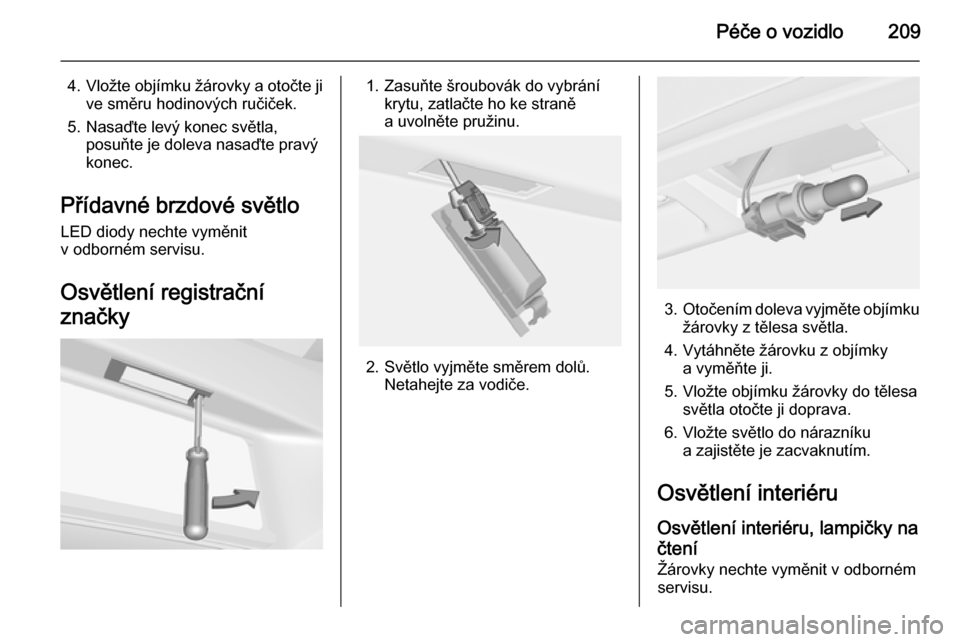

Osvětlení registrační
značky1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Světlo vyjměte směrem dolů. Netahejte za vodiče.
3.Otočením doleva vyjměte objímku
žárovky z tělesa světla.
4. Vytáhněte žárovku z objímky a vyměňte ji.
5. Vložte objímku žárovky do tělesa světla otočte ji doprava.
6. Vložte světlo do nárazníku a zajistěte je zacvaknutím.
Osvětlení interiéru Osvětlení interiéru, lampičky na
čtení Žárovky nechte vyměnit v odborném
servisu.

210Péče o vozidlo
Osvětlení zavazadlového
prostoru Žárovky nechte vyměnit v odborném
servisu.
Stropní světlo
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení přístrojové
desky
Žárovky nechte vyměnit v odborném
servisu.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
■ vpředu vlevo v motorovém prostoru
■ uvnitř vozidla za spínačem světel u vozidel levostranným řízením
nebo za odkládací schránkou
v palubní desce u vozidel
s pravostranným řízením
Před výměnou pojistky vypněte
příslušný spínač a zapalování.Ve vozidle jsou použity různé typy

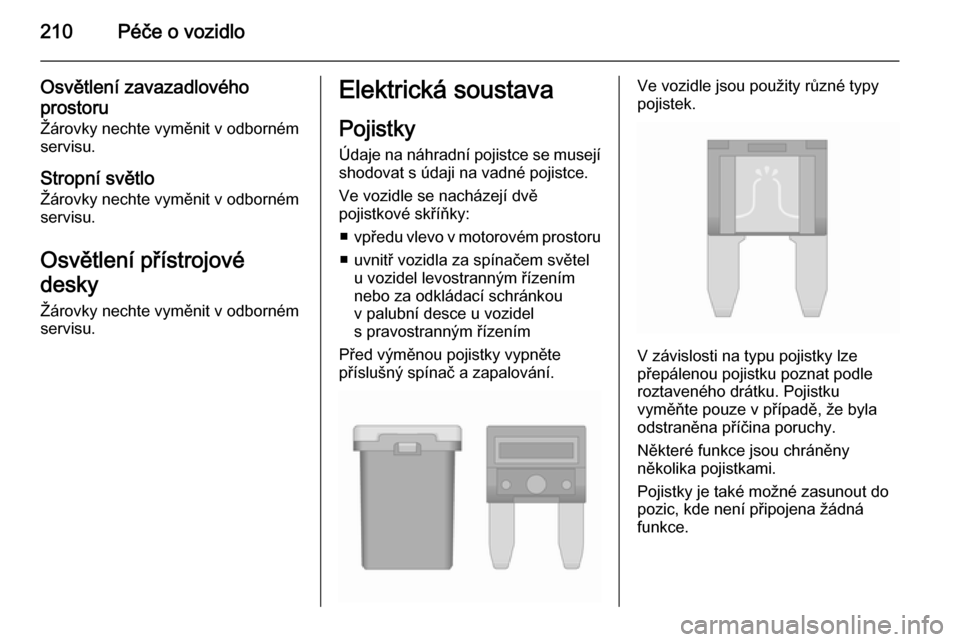

pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.

Péče o vozidlo211

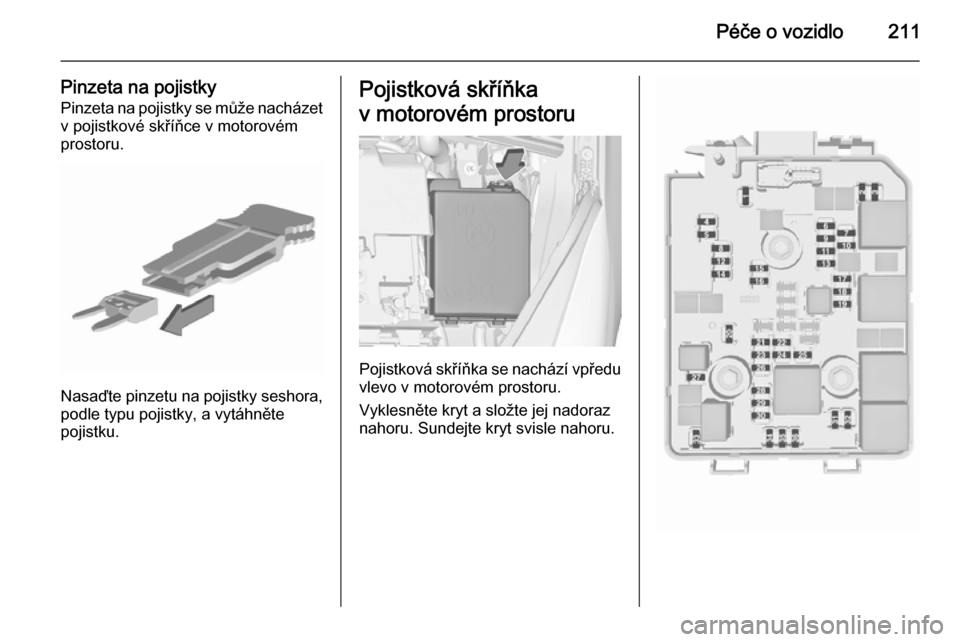

Pinzeta na pojistkyPinzeta na pojistky se může nacházet
v pojistkové skříňce v motorovém
prostoru.
Nasaďte pinzetu na pojistky seshora, podle typu pojistky, a vytáhněte
pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.

212Péče o vozidlo
Č.Obvod1Modul rozhraní pro přívěs,
systém zadního nosiče2–3Snímač akumulátoru4Řídicí modul podvozku, palivové
čerpadlo5ABS6Tlumené světlo a světlo pro
denní svícení levé, clona xeno‐
nového dálkového světla, levé
a pravé7–8Řídicí modul převodovky MTA,
řídicí modul LPG9Detekce napětí řídicího modulu
karosérie10Nastavování sklonu světlometů11Zadní stěrač12Odmlžování zadního oknaČ.Obvod13Tlumené světlo a světlo pro
denní svícení, pravé14Vyhřívání zrcátek15–16Souprava posilovače brzd17Zapalování, napájení protáčení
motoru18Řídicí jednotka motoru19Palivové čerpadlo20–21Elektromagnety motoru,
snímače motoru22–23Vstřikovací systém24Systém ostřikovačů25–26Snímače motoru27Uzavírací ventil topeníČ.Obvod28Řídicí jednotka motoru29Řídicí jednotka motoru30Řídicí jednotka motoru31Dálkové světlo levé, xenonové
tlumené světlo levé32Dálkové světlo pravé, xenonové
tlumené světlo pravé33Řídicí jednotka motoru34Houkačka35Spojka kompresoru klimatizace36Přední světla do mlhy

Péče o vozidlo213

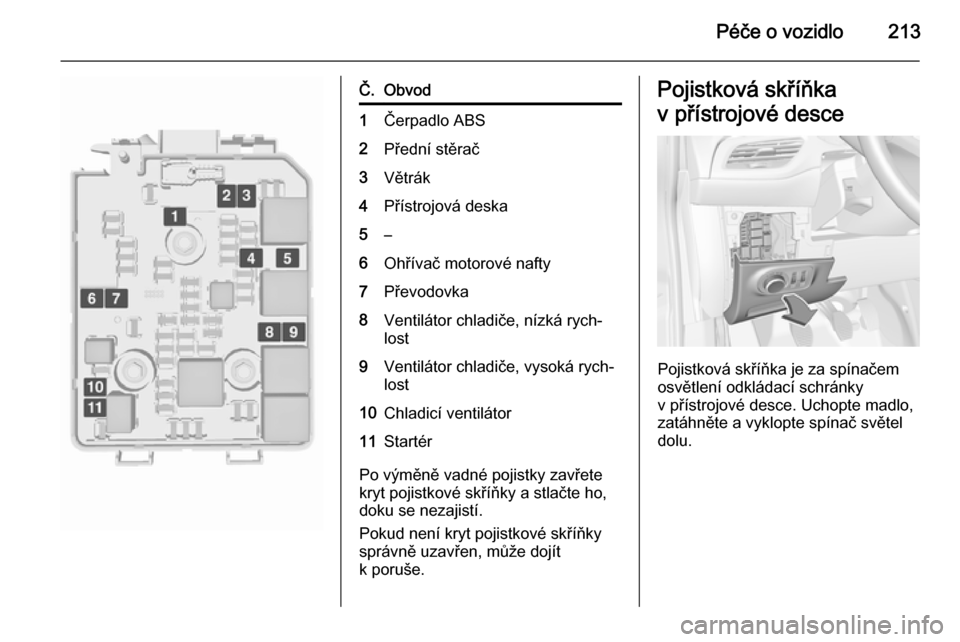

Č.Obvod1Čerpadlo ABS2Přední stěrač3Větrák4Přístrojová deska5–6Ohřívač motorové nafty7Převodovka8Ventilátor chladiče, nízká rych‐
lost9Ventilátor chladiče, vysoká rych‐ lost10Chladicí ventilátor11Startér
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

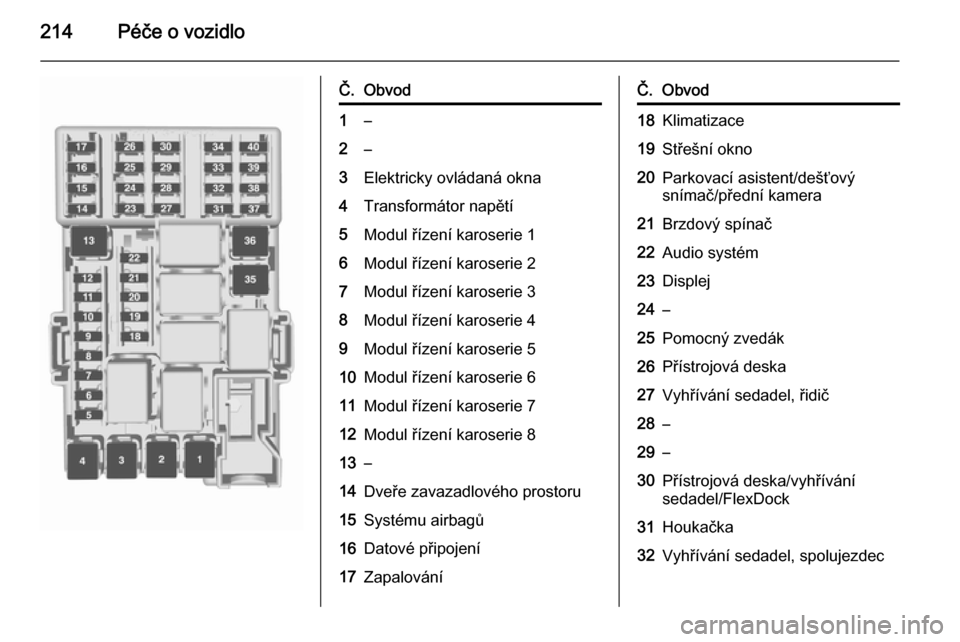

Pojistková skříňka
v přístrojové desce
Pojistková skříňka je za spínačem
osvětlení odkládací schránky
v přístrojové desce. Uchopte madlo, zatáhněte a vyklopte spínač světeldolu.

214Péče o vozidlo
Č.Obvod1–2–3Elektricky ovládaná okna4Transformátor napětí5Modul řízení karoserie 16Modul řízení karoserie 27Modul řízení karoserie 38Modul řízení karoserie 49Modul řízení karoserie 510Modul řízení karoserie 611Modul řízení karoserie 712Modul řízení karoserie 813–14Dveře zavazadlového prostoru15Systému airbagů16Datové připojení17ZapalováníČ.Obvod18Klimatizace19Střešní okno20Parkovací asistent/dešťový
snímač/přední kamera21Brzdový spínač22Audio systém23Displej24–25Pomocný zvedák26Přístrojová deska27Vyhřívání sedadel, řidič28–29–30Přístrojová deska/vyhřívání
sedadel/FlexDock31Houkačka32Vyhřívání sedadel, spolujezdec

Péče o vozidlo215
Č.Obvod33Vyhřívání volantu34–35Souprava na opravu pneumatik36–37Zadní stěrač38Zapalovač cigaret39Elektricky ovládaná okna /
střešní okno / displej automa‐
tické převodovky40–Nářadí vozidla

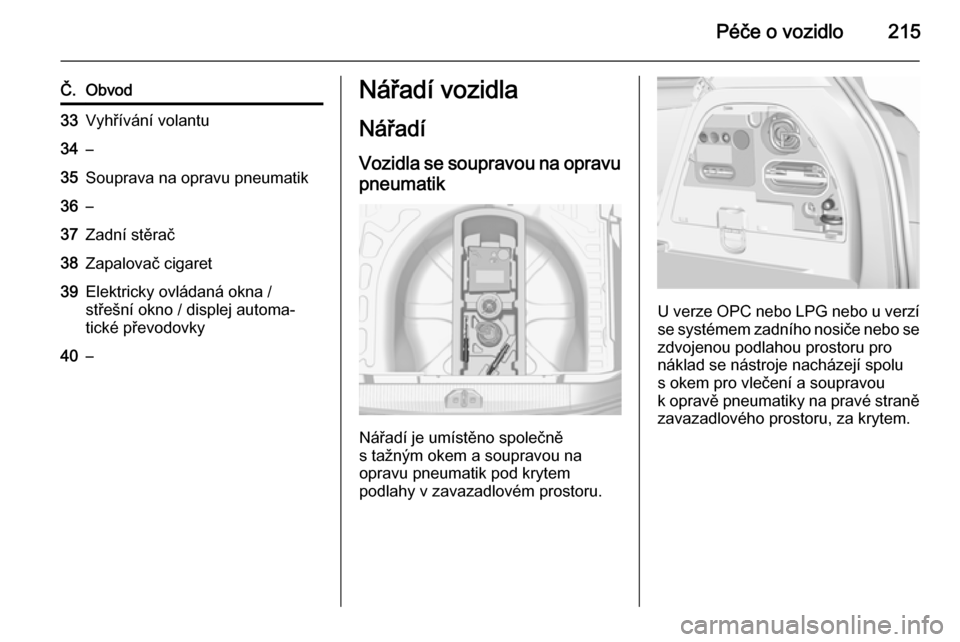

Nářadí
Vozidla se soupravou na opravu pneumatik
Nářadí je umístěno společně
s tažným okem a soupravou na
opravu pneumatik pod krytem
podlahy v zavazadlovém prostoru.
U verze OPC nebo LPG nebo u verzí se systémem zadního nosiče nebo se
zdvojenou podlahou prostoru pro
náklad se nástroje nacházejí spolu
s okem pro vlečení a soupravou
k opravě pneumatiky na pravé straně zavazadlového prostoru, za krytem.

216Péče o vozidlo
Vozidla s rezervním kolem
Zvedák, klíč na šrouby kol a nějaké
nástroje se nacházejí na pravé straně zavazadlového prostoru, za krytem
3 75.
Kola a pneumatiky
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože to
může ovlivnit stabilitu vozidla. Méně opotřebené pneumatiky použijte vždy na zadní nápravu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost řízení při teplotách nižších než 7 °C,
a měly by být proto použity na všech
čtyřech kolech.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 259.V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole řidiče.
Značení pneumatik
Např. 195/55 R 16 95 H195=šířka pneumatiky, mm55=průřezový poměr (výška
pneumatiky vůči šířce), %R=typ pneumatiky: RadiálníRF=typ: RunFlat16=průměr ráfku, palce95=index zatížení například 95
odpovídá zatížení 690 kgH=písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h

Péče o vozidlo217
Směrové pneumatikySměrové pneumatiky musí být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
Toto také platí pro vozidla se
systémem sledováním tlaku vzduchu
v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 259.

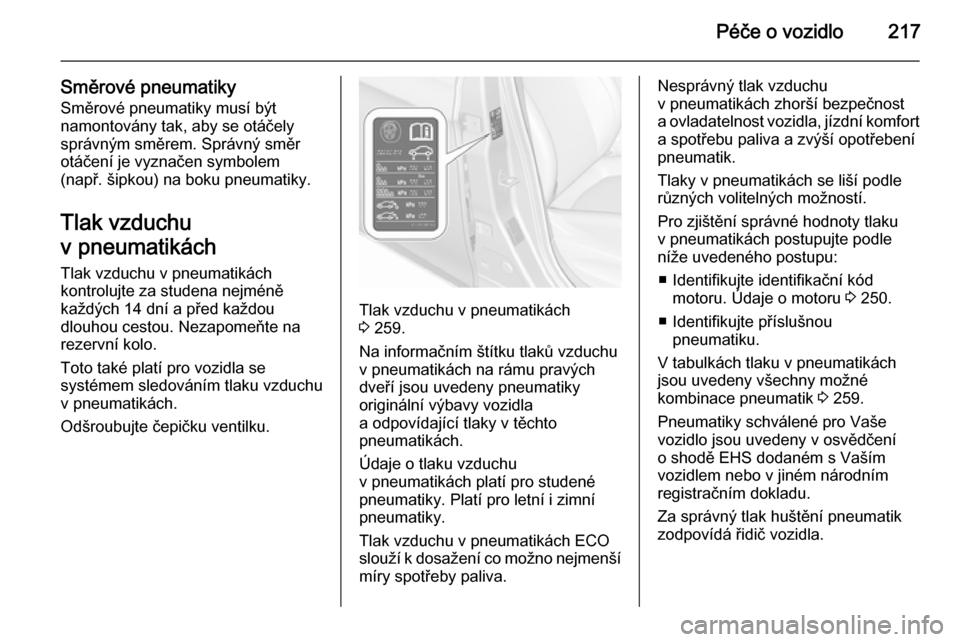

Na informačním štítku tlaků vzduchu
v pneumatikách na rámu pravých
dveří jsou uvedeny pneumatiky
originální výbavy vozidla
a odpovídající tlaky v těchto
pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní komfort
a spotřebu paliva a zvýší opotřebení
pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností.
Pro zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
■ Identifikujte identifikační kód motoru. Údaje o motoru 3 250.
■ Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 259.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním
registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.

218Péče o vozidlo9Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování. Po úpravě tlaku vzduchu
v pneumatikách zapněte zapalovaní
a vyberte odpovídající nastavení na
stránce Zatížení pneumatik
v informačním centru řidiče 3 101.
Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách
(TPMS) jednou za minutu tlak ve
všech čtyřech pneumatikách.
Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.
Aktuální tlaky v pneumatikách lze
zobrazit v nabídce Nabídka
Informace o vozidle ?
v informačním centru řidiče (DIC).
Nabídku lze vybrat stisknutím tlačítek
na páčce směrových světel.
Stisknutím tlačítka MENU vyberte
položku Nabídka Informace
o vozidle ? .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Displej základní a střední úrovně
výbavy:
