OPEL CORSA 2015.75 Uporabniški priročnik

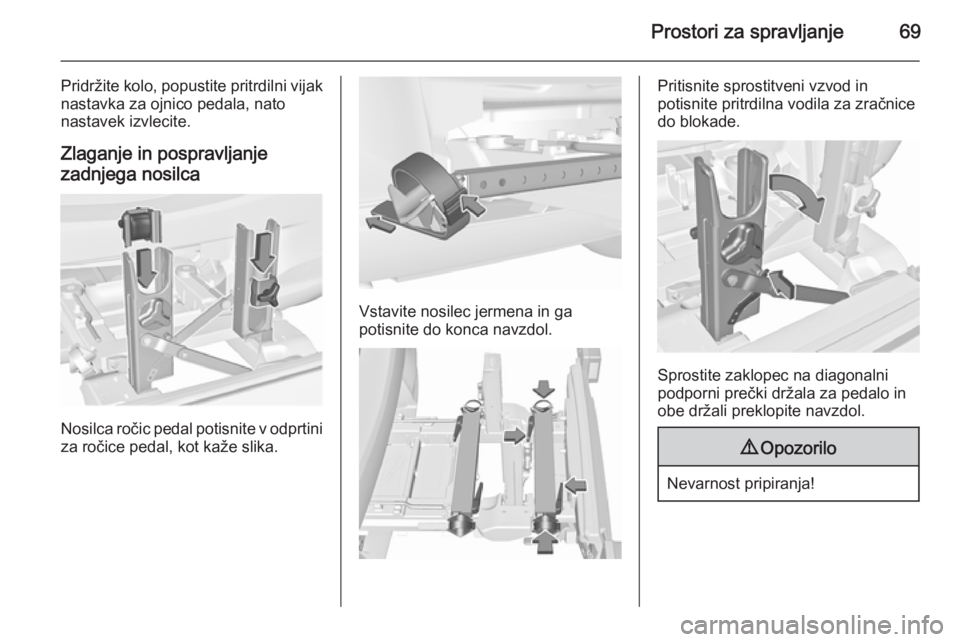

Prostori za spravljanje69
Pridržite kolo, popustite pritrdilni vijak
nastavka za ojnico pedala, nato
nastavek izvlecite.
Zlaganje in pospravljanje
zadnjega nosilca
Nosilca ročic pedal potisnite v odprtini za ročice pedal, kot kaže slika.
Vstavite nosilec jermena in ga
potisnite do konca navzdol.
Pritisnite sprostitveni vzvod in
potisnite pritrdilna vodila za zračnice
do blokade.
Sprostite zaklopec na diagonalni
podporni prečki držala za pedalo in
obe držali preklopite navzdol.
9 Opozorilo
Nevarnost pripiranja!

70Prostori za spravljanje
Preklopite najprej desno zaklepno
ročico ( 1) navznoter in nato še levo
( 2 ), da se zatakne v svojem držalu.
Zaklopec potisnite navzdol in
potegnite oba nosilca luči iz sidrišč.
Preklopite nosilca na hrbtnem delu
luči navznoter.
Najprej vstavite zadnjo luč spredaj
( 1 ), nato zadnjo luč zadaj ( 2) v odprtini
ter potisnite navzdol do blokade.
Električno vezje napeljite v vodilih, da
ne pride do poškodb.
Odprite vrata prtljažnika.
Potisnite zaklepni vzvod navzgor in
zadržite. Sistem rahlo dvignite in ga
potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.

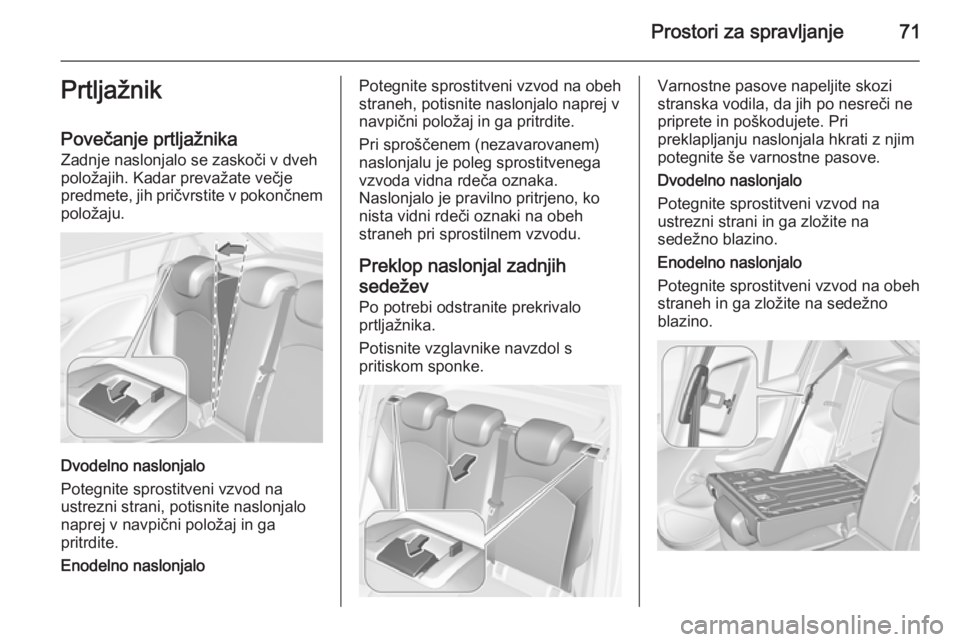

Prostori za spravljanje71Prtljažnik
Povečanje prtljažnika
Zadnje naslonjalo se zaskoči v dveh
položajih. Kadar prevažate večje
predmete, jih pričvrstite v pokončnem
položaju.
Dvodelno naslonjalo
Potegnite sprostitveni vzvod na
ustrezni strani, potisnite naslonjalo
naprej v navpični položaj in ga
pritrdite.
Enodelno naslonjalo
Potegnite sprostitveni vzvod na obeh
straneh, potisnite naslonjalo naprej v
navpični položaj in ga pritrdite.
Pri sproščenem (nezavarovanem)
naslonjalu je poleg sprostitvenega
vzvoda vidna rdeča oznaka.
Naslonjalo je pravilno pritrjeno, ko
nista vidni rdeči oznaki na obeh
straneh pri sprostilnem vzvodu.
Preklop naslonjal zadnjih
sedežev
Po potrebi odstranite prekrivalo
prtljažnika.
Potisnite vzglavnike navzdol s
pritiskom sponke.Varnostne pasove napeljite skozi
stranska vodila, da jih po nesreči ne
priprete in poškodujete. Pri
preklapljanju naslonjala hkrati z njim
potegnite še varnostne pasove.
Dvodelno naslonjalo
Potegnite sprostitveni vzvod na
ustrezni strani in ga zložite na
sedežno blazino.
Enodelno naslonjalo
Potegnite sprostitveni vzvod na obeh
straneh in ga zložite na sedežno
blazino.

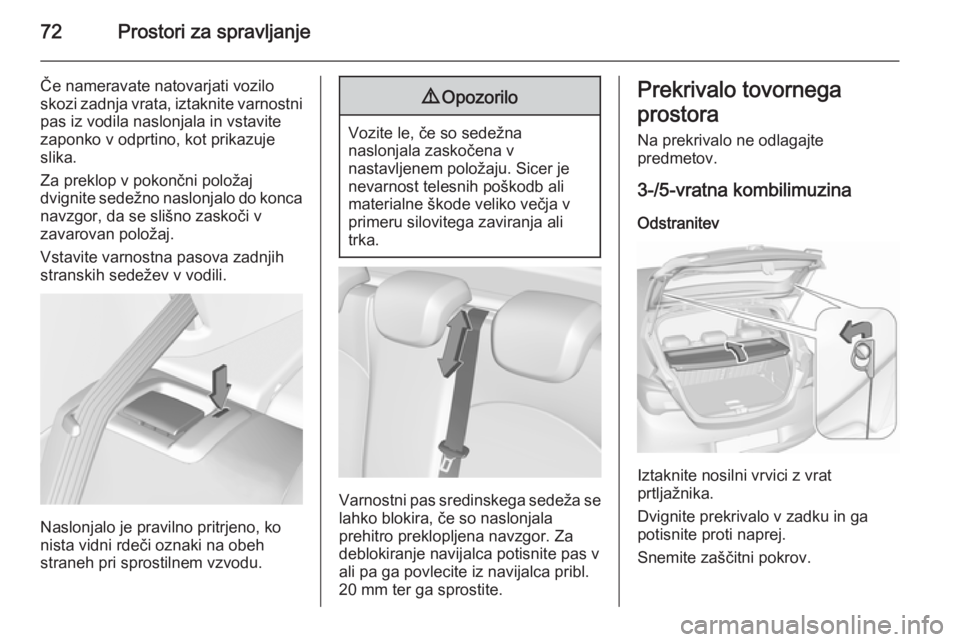

72Prostori za spravljanje
Če nameravate natovarjati vozilo
skozi zadnja vrata, iztaknite varnostni pas iz vodila naslonjala in vstavite
zaponko v odprtino, kot prikazuje
slika.
Za preklop v pokončni položaj
dvignite sedežno naslonjalo do konca
navzgor, da se slišno zaskoči v
zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.
Naslonjalo je pravilno pritrjeno, ko
nista vidni rdeči oznaki na obeh
straneh pri sprostilnem vzvodu.
9 Opozorilo
Vozite le, če so sedežna
naslonjala zaskočena v
nastavljenem položaju. Sicer je
nevarnost telesnih poškodb ali
materialne škode veliko večja v
primeru silovitega zaviranja ali
trka.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Prekrivalo tovornega
prostora Na prekrivalo ne odlagajte
predmetov.
3-/5-vratna kombilimuzina
Odstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite prekrivalo v zadku in ga
potisnite proti naprej.
Snemite zaščitni pokrov.

Prostori za spravljanje73
Spravljanje
Ko je prtljažnik poln, shranite pokrov
prtljažnika na zadnje sedeže ali ga
odstranite iz vozila.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Dostavno vozilo
Prekrivalo prtljažnika se sestoji iz
štirih segmentov, ki jih lahko
posamično namestite in/ali
odstranite.
OdstranitevČe želite odstraniti zadnje prekrivalo,
odpnite nosilni vrvici z vrat prtljažnika.
Dvignite prekrivalo v zadku in ga potisnite proti naprej. Snemite
zaščitni pokrov.
Za dviganje ostalih treh segmentov
(zaporedje 1 do 3) - segment
privzdignite na zadnjem delu,
iztaknite, obrnite in odstranite.
Pritrditev
Segmente namestite v zaporedju 3
do 1. Segment zataknete v odprtinah na stranici.
Segmenti se prekrivajo na stičnih
točkah v prekritem (zaprtem) stanju.
Zadnje prekrivalo namestite tako, da
ga zataknete v stranski vodili in ga
spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Pokrov podtalnega
prostora za spravljanje
zadaj
Zadnje talno prekrivalo
Za dostop do opreme za popravilo v
sili dvignite talno pokrivalo prtljažnika.
Orodja 3 212.

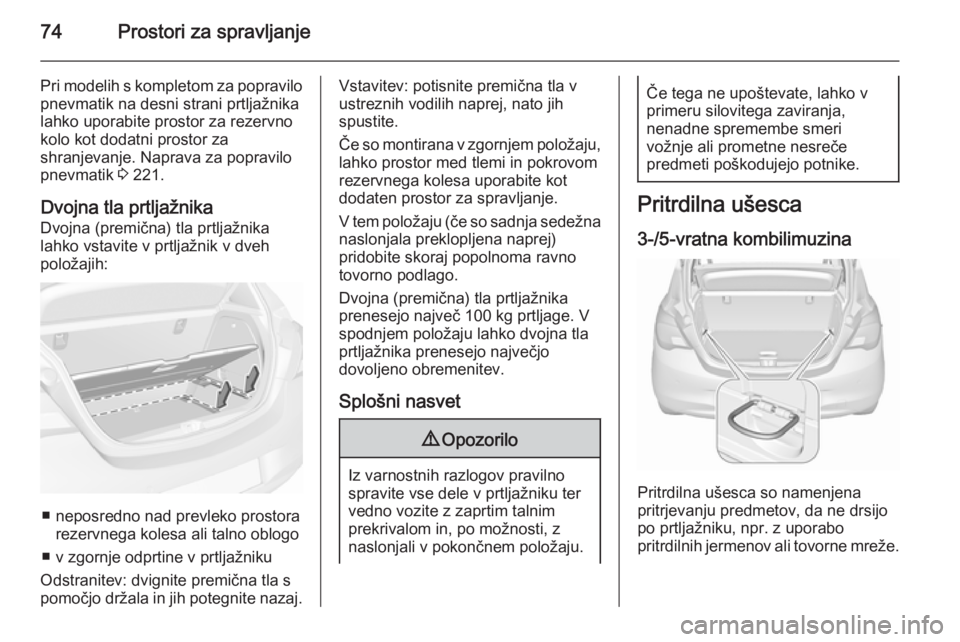

74Prostori za spravljanje
Pri modelih s kompletom za popravilo
pnevmatik na desni strani prtljažnika
lahko uporabite prostor za rezervno
kolo kot dodatni prostor za
shranjevanje. Naprava za popravilo pnevmatik 3 221.
Dvojna tla prtljažnika
Dvojna (premična) tla prtljažnika lahko vstavite v prtljažnik v dveh
položajih:
■ neposredno nad prevleko prostora rezervnega kolesa ali talno oblogo
■ v zgornje odprtine v prtljažniku
Odstranitev: dvignite premična tla s
pomočjo držala in jih potegnite nazaj.
Vstavitev: potisnite premična tla v
ustreznih vodilih naprej, nato jih
spustite.
Če so montirana v zgornjem položaju,
lahko prostor med tlemi in pokrovom
rezervnega kolesa uporabite kot dodaten prostor za spravljanje.
V tem položaju (če so sadnja sedežna
naslonjala preklopljena naprej)
pridobite skoraj popolnoma ravno
tovorno podlago.
Dvojna (premična) tla prtljažnika
prenesejo največ 100 kg prtljage. V
spodnjem položaju lahko dvojna tla
prtljažnika prenesejo največjo
dovoljeno obremenitev.
Splošni nasvet9 Opozorilo
Iz varnostnih razlogov pravilno
spravite vse dele v prtljažniku ter
vedno vozite z zaprtim talnim
prekrivalom in, po možnosti, z
naslonjali v pokončnem položaju.
Če tega ne upoštevate, lahko v
primeru silovitega zaviranja,
nenadne spremembe smeri
vožnje ali prometne nesreče
predmeti poškodujejo potnike.
Pritrdilna ušesca
3-/5-vratna kombilimuzina
Pritrdilna ušesca so namenjena
pritrjevanju predmetov, da ne drsijo
po prtljažniku, npr. z uporabo
pritrdilnih jermenov ali tovorne mreže.

Prostori za spravljanje75

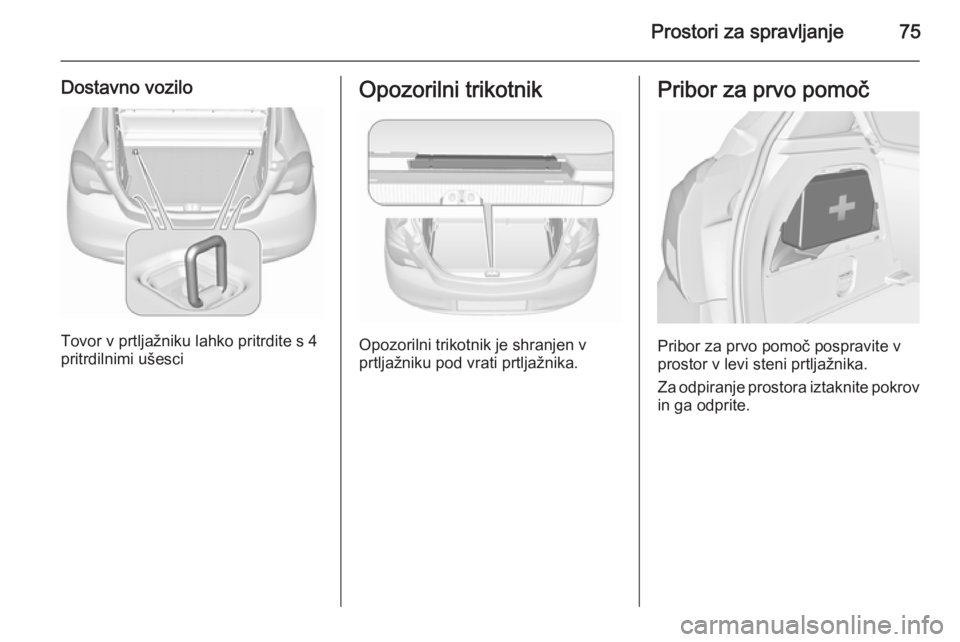

Dostavno vozilo
Tovor v prtljažniku lahko pritrdite s 4
pritrdilnimi ušesci
Opozorilni trikotnik
Opozorilni trikotnik je shranjen v
prtljažniku pod vrati prtljažnika.
Pribor za prvo pomoč
Pribor za prvo pomoč pospravite v
prostor v levi steni prtljažnika.
Za odpiranje prostora iztaknite pokrov
in ga odprite.

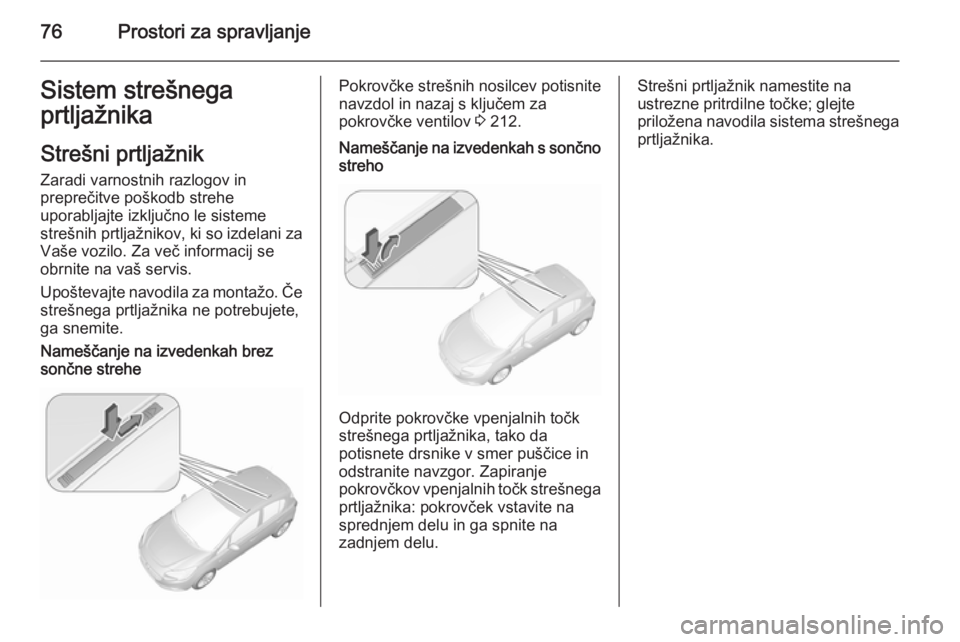

76Prostori za spravljanjeSistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.Nameščanje na izvedenkah brez
sončne strehePokrovčke strešnih nosilcev potisnite
navzdol in nazaj s ključem za
pokrovčke ventilov 3 212.Nameščanje na izvedenkah s sončno
streho
Odprite pokrovčke vpenjalnih točk
strešnega prtljažnika, tako da
potisnete drsnike v smer puščice in
odstranite navzgor. Zapiranje
pokrovčkov vpenjalnih točk strešnega
prtljažnika: pokrovček vstavite na
sprednjem delu in ga spnite na
zadnjem delu.
Strešni prtljažnik namestite na
ustrezne pritrdilne točke; glejte
priložena navodila sistema strešnega prtljažnika.

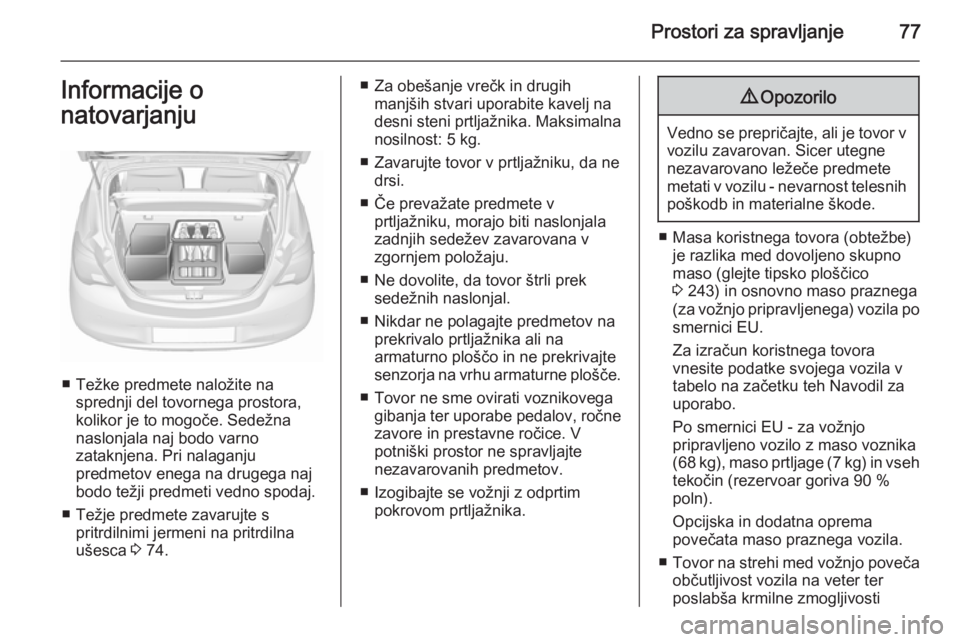

Prostori za spravljanje77Informacije o
natovarjanju
■ Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno
zataknjena. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno spodaj.
■ Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 74.
■ Za obešanje vrečk in drugih
manjših stvari uporabite kavelj na
desni steni prtljažnika. Maksimalna
nosilnost: 5 kg.
■ Zavarujte tovor v prtljažniku, da ne drsi.
■ Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
■ Ne dovolite, da tovor štrli prek sedežnih naslonjal.
■ Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne prekrivajte
senzorja na vrhu armaturne plošče.
■ Tovor ne sme ovirati voznikovega gibanja ter uporabe pedalov, ročne
zavore in prestavne ročice. V
potniški prostor ne spravljajte
nezavarovanih predmetov.
■ Izogibajte se vožnji z odprtim pokrovom prtljažnika.9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
■ Masa koristnega tovora (obtežbe) je razlika med dovoljeno skupno
maso (glejte tipsko ploščico
3 243) in osnovno maso praznega
(za vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora
vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso voznika
( 68 kg), maso prtljage (7 kg) in vseh
tekočin (rezervoar goriva 90 %
poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
■ Tovor na strehi med vožnjo poveča
občutljivost vozila na veter ter
poslabša krmilne zmogljivosti

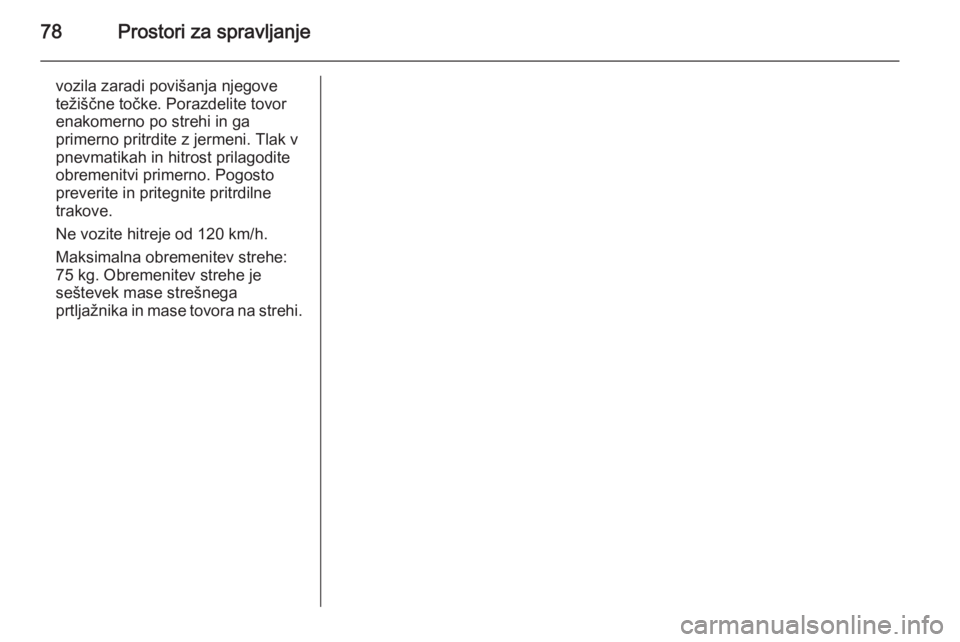

78Prostori za spravljanje
vozila zaradi povišanja njegove
težiščne točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak v
pnevmatikah in hitrost prilagodite
obremenitvi primerno. Pogosto
preverite in pritegnite pritrdilne
trakove.
Ne vozite hitreje od 120 km/h.
Maksimalna obremenitev strehe:
75 kg. Obremenitev strehe je
seštevek mase strešnega
prtljažnika in mase tovora na strehi.
