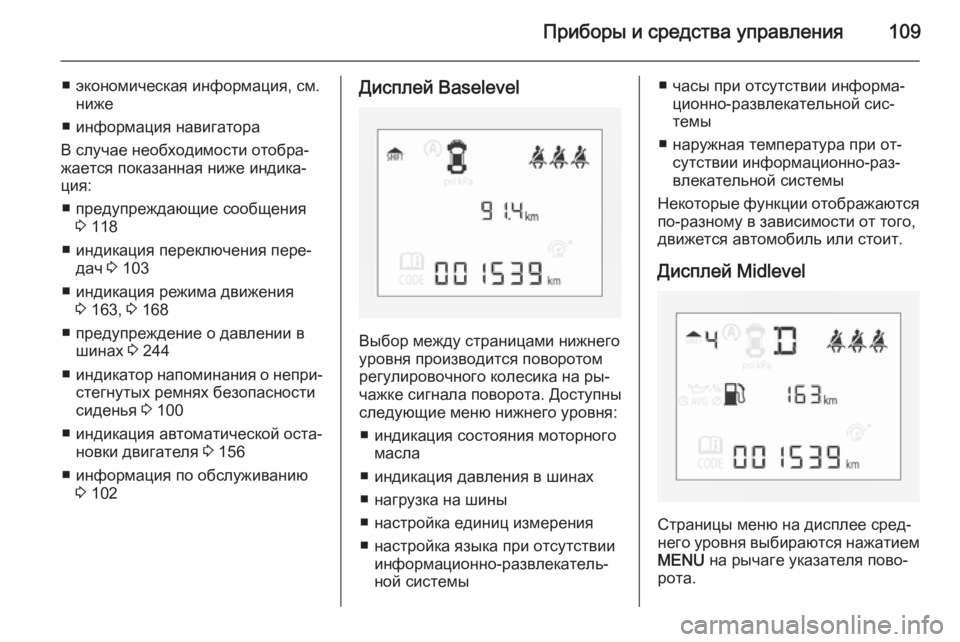

Page 111 of 303

Приборы и средства управления109
■ экономическая информация, см.ниже
■ информация навигатора
В случае необходимости отобра‐ жается показанная ниже индика‐
ция:
■ предупреждающие сообщения 3 118
■ индикация переключения пере‐ дач 3 103
■ индикация режима движения 3 163, 3 168
■ предупреждение о давлении в шинах 3 244
■ индикатор напоминания о непри‐
стегнутых ремнях безопасности
сиденья 3 100
■ индикация автоматической оста‐ новки двигателя 3 156
■ информация по обслуживанию 3 102Дисплей Baselevel
Выбор между страницами нижнего
уровня производится поворотом
регулировочного колесика на ры‐
чажке сигнала поворота. Доступны
следующие меню нижнего уровня:
■ индикация состояния моторного масла
■ индикация давления в шинах
■ нагрузка на шины
■ настройка единиц измерения
■ настройка языка при отсутствии информационно-развлекатель‐
ной системы
■ часы при отсутствии информа‐ ционно-развлекательной сис‐
темы
■ наружная температура при от‐ сутствии информационно-раз‐
влекательной системы
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Дисплей Midlevel
Страницы меню на дисплее сред‐
него уровня выбираются нажатием MENU на рычаге указателя пово‐
рота.

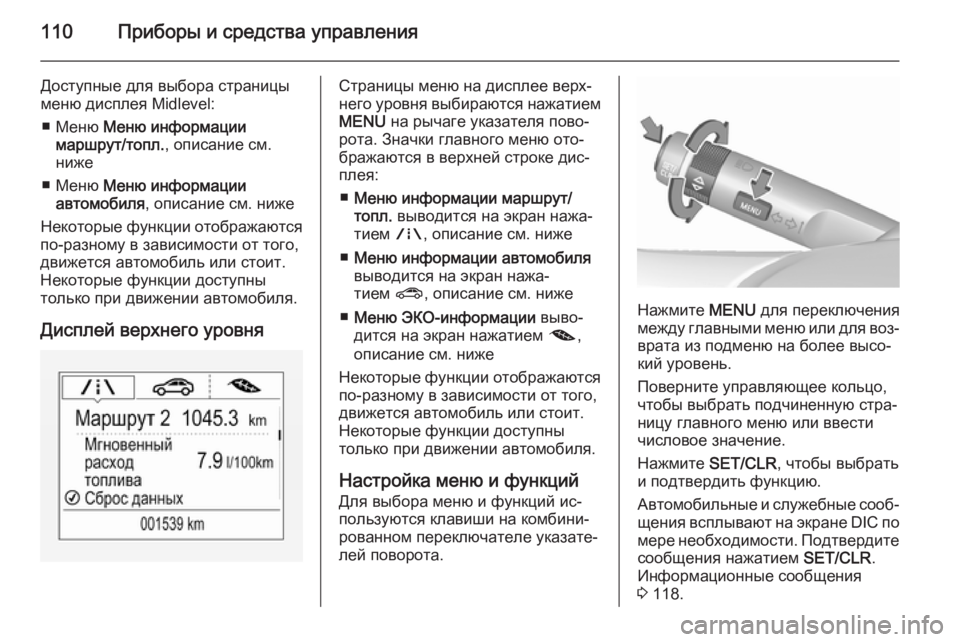

Page 112 of 303

110Приборы и средства управления
Доступные для выбора страницы
меню дисплея Midlevel:
■ Меню Меню информации
маршрут/топл. , описание см.
ниже
■ Меню Меню информации
автомобиля , описание см. ниже
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Дисплей верхнего уровняСтраницы меню на дисплее верх‐
него уровня выбираются нажатием MENU на рычаге указателя пово‐
рота. Значки главного меню ото‐
бражаются в верхней строке дис‐
плея:
■ Меню информации маршрут/
топл. выводится на экран нажа‐
тием ;, описание см. ниже
■ Меню информации автомобиля
выводится на экран нажа‐
тием ?, описание см. ниже
■ Меню ЭКО-информации выво‐
дится на экран нажатием @,
описание см. ниже
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Настройка меню и функций
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.
Нажмите MENU для переключения
между главными меню или для воз‐ врата из подменю на более высо‐
кий уровень.
Поверните управляющее кольцо, чтобы выбрать подчиненную стра‐ ницу главного меню или ввести
числовое значение.
Нажмите SET/CLR, чтобы выбрать
и подтвердить функцию.
Автомобильные и служебные сооб‐
щения всплывают на экране DIC по
мере необходимости. Подтвердите
сообщения нажатием SET/CLR.
Информационные сообщения
3 118.

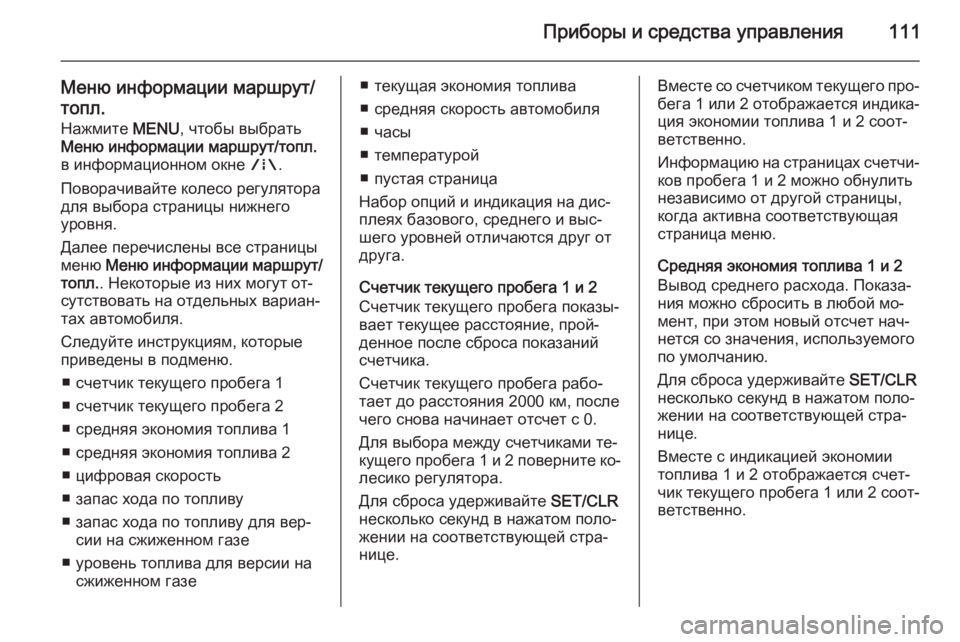

Page 113 of 303

Приборы и средства управления111
Меню информации маршрут/
топл. Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл.
в информационном окне ;.
Поворачивайте колесо регулятора для выбора страницы нижнего
уровня.
Далее перечислены все страницы
меню Меню информации маршрут/
топл. . Некоторые из них могут от‐
сутствовать на отдельных вариан‐
тах автомобиля.
Следуйте инструкциям, которые
приведены в подменю.
■ счетчик текущего пробега 1
■ счетчик текущего пробега 2
■ средняя экономия топлива 1
■ средняя экономия топлива 2 ■ цифровая скорость
■ запас хода по топливу
■ запас хода по топливу для вер‐ сии на сжиженном газе
■ уровень топлива для версии на сжиженном газе■ текущая экономия топлива
■ средняя скорость автомобиля
■ часы
■ температурой
■ пустая страница
Набор опций и индикация на дис‐
плеях базового, среднего и выс‐
шего уровней отличаются друг от
друга.
Счетчик текущего пробега 1 и 2
Счетчик текущего пробега показы‐
вает текущее расстояние, прой‐
денное после сброса показаний
счетчика.
Счетчик текущего пробега рабо‐
тает до расстояния 2000 км, после
чего снова начинает отсчет с 0.
Для выбора между счетчиками те‐ кущего пробега 1 и 2 поверните ко‐ лесико регулятора.
Для сброса удерживайте SET/CLR
несколько секунд в нажатом поло‐
жении на соответствующей стра‐
нице.Вместе со счетчиком текущего про‐
бега 1 или 2 отображается индика‐
ция экономии топлива 1 и 2 соот‐
ветственно.
Информацию на страницах счетчи‐ ков пробега 1 и 2 можно обнулить
независимо от другой страницы,
когда активна соответствующая
страница меню.
Средняя экономия топлива 1 и 2
Вывод среднего расхода. Показа‐
ния можно сбросить в любой мо‐
мент, при этом новый отсчет нач‐
нется со значения, используемого
по умолчанию.
Для сброса удерживайте SET/CLR
несколько секунд в нажатом поло‐ жении на соответствующей стра‐
нице.
Вместе с индикацией экономии
топлива 1 и 2 отображается счет‐
чик текущего пробега 1 или 2 соот‐
ветственно.

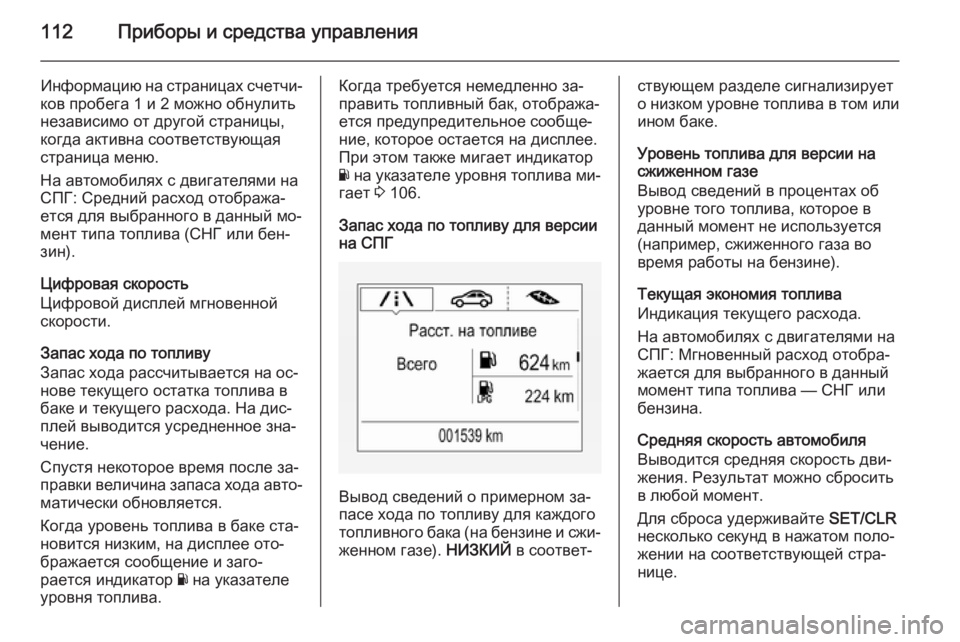

Page 114 of 303

112Приборы и средства управления
Информацию на страницах счетчи‐
ков пробега 1 и 2 можно обнулить
независимо от другой страницы,
когда активна соответствующая
страница меню.
На автомобилях с двигателями на
СПГ: Средний расход отобража‐ ется для выбранного в данный мо‐
мент типа топлива (СНГ или бен‐
зин).
Цифровая скорость
Цифровой дисплей мгновенной
скорости.
Запас хода по топливу
Запас хода рассчитывается на ос‐
нове текущего остатка топлива в
баке и текущего расхода. На дис‐
плей выводится усредненное зна‐
чение.
Спустя некоторое время после за‐
правки величина запаса хода авто‐
матически обновляется.
Когда уровень топлива в баке ста‐ новится низким, на дисплее ото‐
бражается сообщение и заго‐
рается индикатор Y на указателе
уровня топлива.Когда требуется немедленно за‐
править топливный бак, отобража‐
ется предупредительное сообще‐
ние, которое остается на дисплее.
При этом также мигает индикатор
Y на указателе уровня топлива ми‐
гает 3 106.
Запас хода по топливу для версии
на СПГ
Вывод сведений о примерном за‐
пасе хода по топливу для каждого
топливного бака (на бензине и сжи‐ женном газе). НИЗКИЙ в соответ‐
ствующем разделе сигнализирует
о низком уровне топлива в том или
ином баке.
Уровень топлива для версии на
сжиженном газе
Вывод сведений в процентах об
уровне того топлива, которое в
данный момент не используется
(например, сжиженного газа во
время работы на бензине).
Текущая экономия топлива
Индикация текущего расхода.
На автомобилях с двигателями на
СПГ: Мгновенный расход отобра‐
жается для выбранного в данный
момент типа топлива — СНГ или
бензина.
Средняя скорость автомобиля Выводится средняя скорость дви‐ жения. Результат можно сбросить
в любой момент.
Для сброса удерживайте SET/CLR
несколько секунд в нажатом поло‐
жении на соответствующей стра‐
нице.

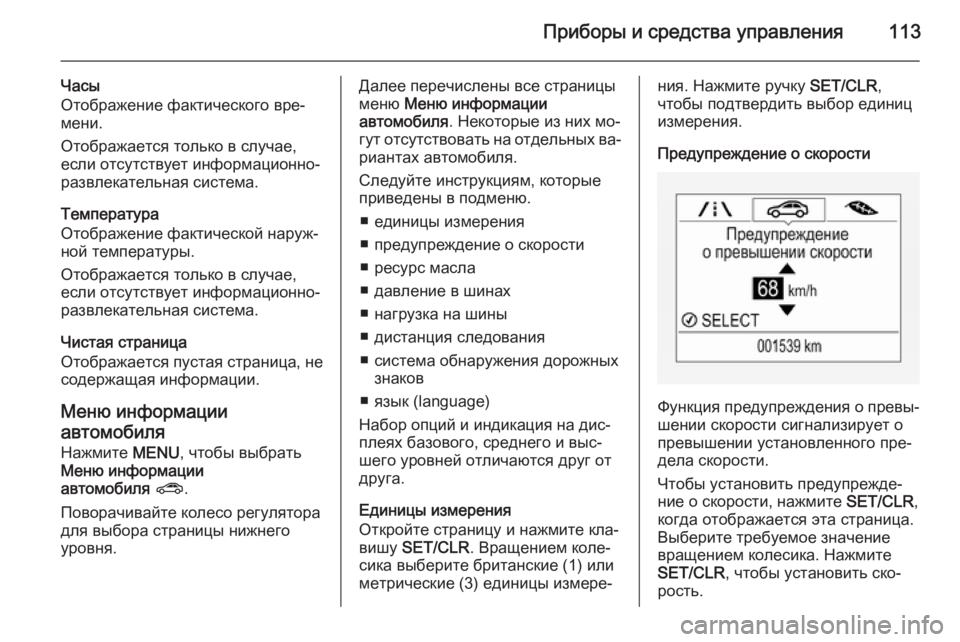

Page 115 of 303

Приборы и средства управления113
Часы
Отображение фактического вре‐
мени.
Отображается только в случае,
если отсутствует информационно- развлекательная система.
Температура
Отображение фактической наруж‐
ной температуры.
Отображается только в случае,
если отсутствует информационно- развлекательная система.
Чистая страница
Отображается пустая страница, не содержащая информации.
Меню информации автомобиля
Нажмите MENU, чтобы выбрать
Меню информации
автомобиля ? .
Поворачивайте колесо регулятора для выбора страницы нижнего
уровня.Далее перечислены все страницы
меню Меню информации
автомобиля . Некоторые из них мо‐
гут отсутствовать на отдельных ва‐
риантах автомобиля.
Следуйте инструкциям, которые
приведены в подменю.
■ единицы измерения
■ предупреждение о скорости
■ ресурс масла
■ давление в шинах
■ нагрузка на шины
■ дистанция следования
■ система обнаружения дорожных знаков
■ язык (language)
Набор опций и индикация на дис‐
плеях базового, среднего и выс‐
шего уровней отличаются друг от
друга.
Единицы измерения
Откройте страницу и нажмите кла‐
вишу SET/CLR . Вращением коле‐
сика выберите британские (1) или
метрические (3) единицы измере‐ния. Нажмите ручку SET/CLR,
чтобы подтвердить выбор единиц измерения.
Предупреждение о скорости
Функция предупреждения о превы‐ шении скорости сигнализирует о
превышении установленного пре‐
дела скорости.
Чтобы установить предупрежде‐
ние о скорости, нажмите SET/CLR,
когда отображается эта страница.
Выберите требуемое значение
вращением колесика. Нажмите
SET/CLR , чтобы установить ско‐
рость.

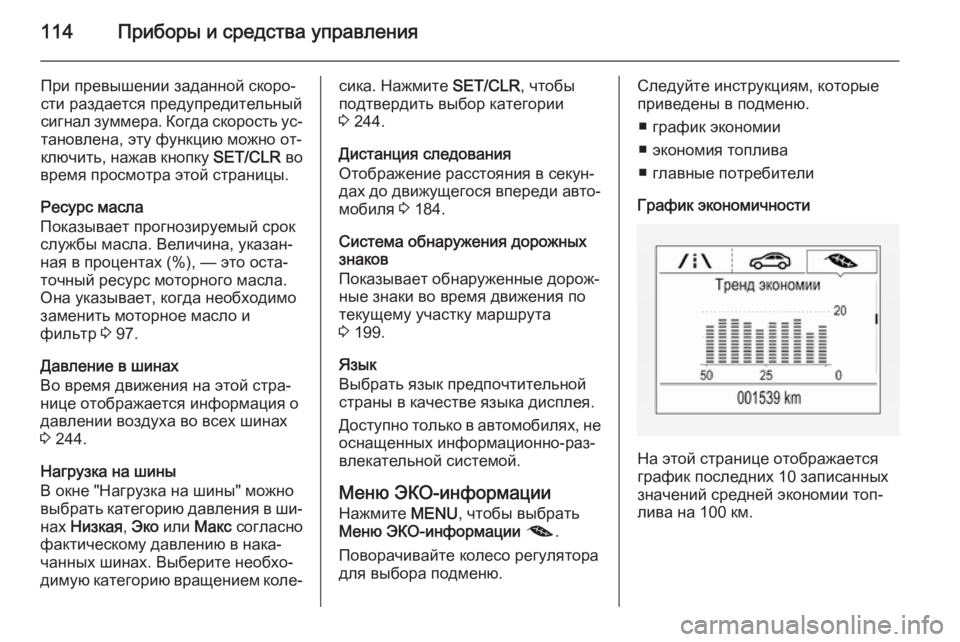

Page 116 of 303

114Приборы и средства управления
При превышении заданной скоро‐
сти раздается предупредительный
сигнал зуммера. Когда скорость ус‐
тановлена, эту функцию можно от‐
ключить, нажав кнопку SET/CLR во
время просмотра этой страницы.
Ресурс масла
Показывает прогнозируемый срок
службы масла. Величина, указан‐
ная в процентах (%), — это оста‐
точный ресурс моторного масла.
Она указывает, когда необходимо
заменить моторное масло и
фильтр 3 97.
Давление в шинах
Во время движения на этой стра‐
нице отображается информация о давлении воздуха во всех шинах3 244.
Нагрузка на шины
В окне "Нагрузка на шины" можно
выбрать категорию давления в ши‐
нах Низкая , Эко или Макс согласно
фактическому давлению в нака‐
чанных шинах. Выберите необхо‐
димую категорию вращением коле‐сика. Нажмите SET/CLR, чтобы
подтвердить выбор категории
3 244.
Дистанция следования
Отображение расстояния в секун‐
дах до движущегося впереди авто‐
мобиля 3 184.
Система обнаружения дорожных знаков
Показывает обнаруженные дорож‐ ные знаки во время движения по
текущему участку маршрута
3 199.
Язык
Выбрать язык предпочтительной
страны в качестве языка дисплея.
Доступно только в автомобилях, не
оснащенных информационно-раз‐
влекательной системой.
Меню ЭКО-информации
Нажмите MENU, чтобы выбрать
Меню ЭКО-информации @ .
Поворачивайте колесо регулятора для выбора подменю.Следуйте инструкциям, которые
приведены в подменю.
■ график экономии
■ экономия топлива
■ главные потребители
График экономичности
На этой странице отображается
график последних 10 записанных
значений средней экономии топ‐
лива на 100 км.

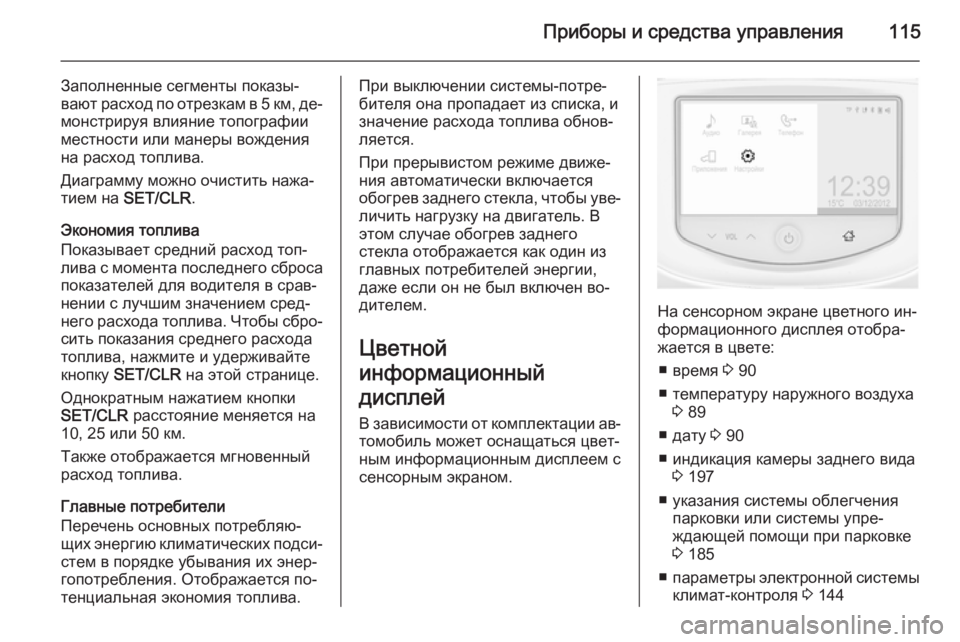

Page 117 of 303

Приборы и средства управления115
Заполненные сегменты показы‐
вают расход по отрезкам в 5 км, де‐
монстрируя влияние топографии
местности или манеры вождения
на расход топлива.
Диаграмму можно очистить нажа‐ тием на SET/CLR .
Экономия топлива
Показывает средний расход топ‐
лива с момента последнего сброса показателей для водителя в срав‐
нении с лучшим значением сред‐
него расхода топлива. Чтобы сбро‐
сить показания среднего расхода
топлива, нажмите и удерживайте
кнопку SET/CLR на этой странице.
Однократным нажатием кнопки SET/CLR расстояние меняется на
10, 25 или 50 км.
Также отображается мгновенный
расход топлива.
Главные потребители
Перечень основных потребляю‐
щих энергию климатических подси‐ стем в порядке убывания их энер‐
гопотребления. Отображается по‐
тенциальная экономия топлива.При выключении системы-потре‐
бителя она пропадает из списка, и
значение расхода топлива обнов‐ ляется.
При прерывистом режиме движе‐ ния автоматически включается
обогрев заднего стекла, чтобы уве‐
личить нагрузку на двигатель. В этом случае обогрев заднего
стекла отображается как один из
главных потребителей энергии,
даже если он не был включен во‐
дителем.
Цветной
информационный
дисплей
В зависимости от комплектации ав‐ томобиль может оснащаться цвет‐
ным информационным дисплеем с
сенсорным экраном.
На сенсорном экране цветного ин‐
формационного дисплея отобра‐
жается в цвете:
■ время 3 90
■ температуру наружного воздуха 3 89
■ дату 3 90
■ индикация камеры заднего вида 3 197
■ указания системы облегчения парковки или системы упре‐
ждающей помощи при парковке
3 185
■ параметры электронной системы
климат-контроля 3 144
Page 118 of 303

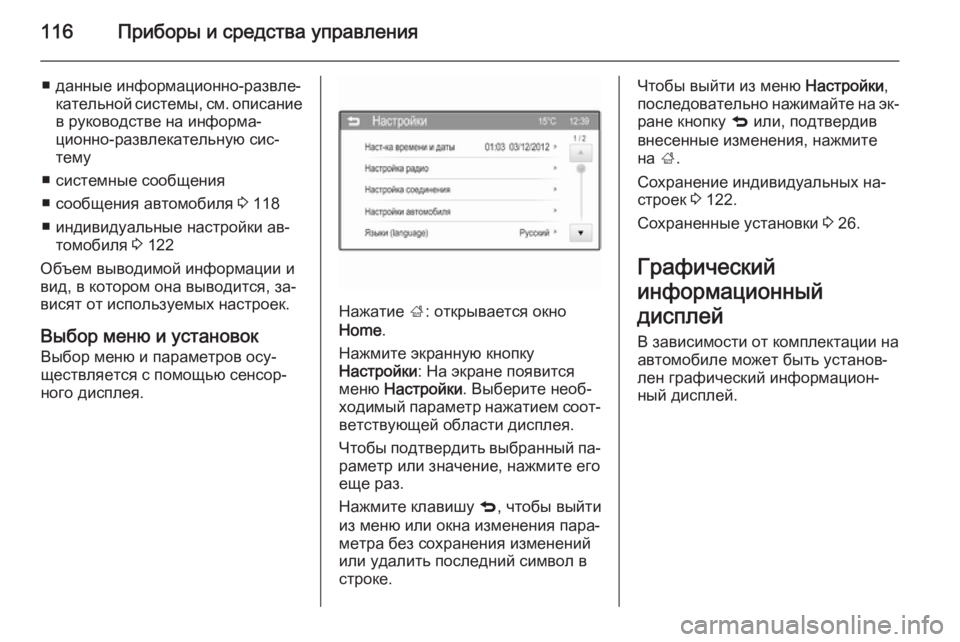

116Приборы и средства управления
■ данные информационно-развле‐кательной системы, см. описаниев руководстве на информа‐
ционно-развлекательную сис‐
тему
■ системные сообщения
■ сообщения автомобиля 3 118
■ индивидуальные настройки ав‐ томобиля 3 122
Объем выводимой информации и вид, в котором она выводится, за‐
висят от используемых настроек.
Выбор меню и установок Выбор меню и параметров осу‐
ществляется с помощью сенсор‐
ного дисплея.
Нажатие ;: открывается окно
Home .
Нажмите экранную кнопку
Настройки : На экране появится
меню Настройки . Выберите необ‐
ходимый параметр нажатием соот‐
ветствующей области дисплея.
Чтобы подтвердить выбранный па‐ раметр или значение, нажмите его
еще раз.
Нажмите клавишу q, чтобы выйти
из меню или окна изменения пара‐
метра без сохранения изменений
или удалить последний символ в
строке.
Чтобы выйти из меню Настройки,
последовательно нажимайте на эк‐
ране кнопку q или, подтвердив
внесенные изменения, нажмите
на ;.
Сохранение индивидуальных на‐
строек 3 122.
Сохраненные установки 3 26.
Графический
информационный
дисплей
В зависимости от комплектации на
автомобиле может быть установ‐
лен графический информацион‐
ный дисплей.
Page 119 of 303

Приборы и средства управления117

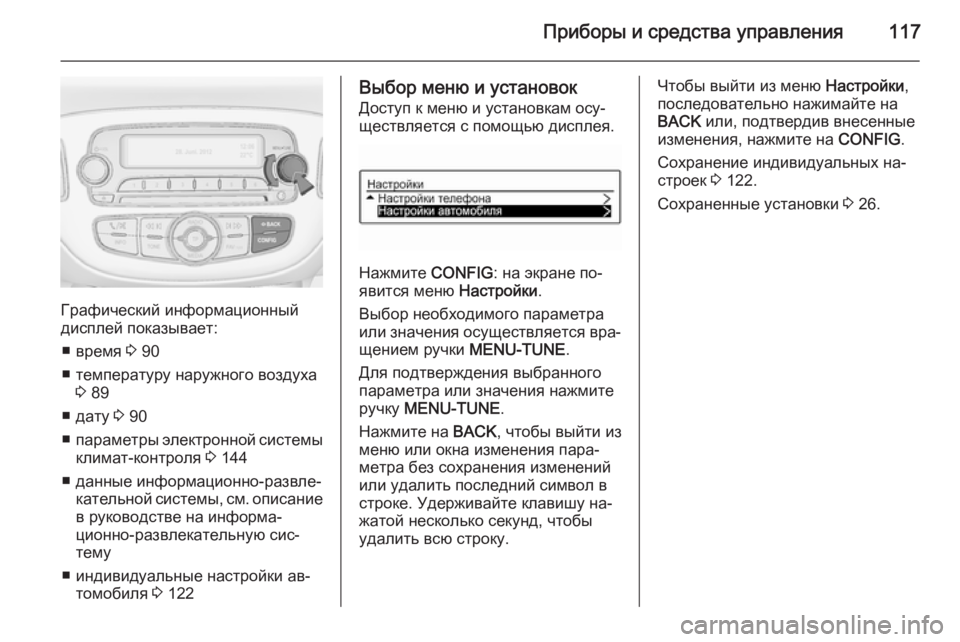

Графический информационный
дисплей показывает:
■ время 3 90
■ температуру наружного воздуха 3 89
■ дату 3 90
■ параметры электронной системы
климат-контроля 3 144
■ данные информационно-развле‐ кательной системы, см. описаниев руководстве на информа‐
ционно-развлекательную сис‐
тему
■ индивидуальные настройки ав‐ томобиля 3 122
Выбор меню и установок
Доступ к меню и установкам осу‐
ществляется с помощью дисплея.
Нажмите CONFIG: на экране по‐
явится меню Настройки.
Выбор необходимого параметра или значения осуществляется вра‐ щением ручки MENU-TUNE.
Для подтверждения выбранного параметра или значения нажмитеручку MENU-TUNE .
Нажмите на BACK, чтобы выйти из
меню или окна изменения пара‐
метра без сохранения изменений
или удалить последний символ в
строке. Удерживайте клавишу на‐
жатой несколько секунд, чтобы
удалить всю строку.
Чтобы выйти из меню Настройки,
последовательно нажимайте на BACK или, подтвердив внесенные
изменения, нажмите на CONFIG.
Сохранение индивидуальных на‐
строек 3 122.
Сохраненные установки 3 26.
Page 120 of 303

118Приборы и средства управленияИнформационные
сообщения
Сообщения выводятся на дисплей информационного центра води‐
теля, при этом в некоторых случаях они сопровождаются предупре‐
ждениями и звуковыми сигналами.
Чтобы подтвердить сообщение,
нажмите на SET/CLR, MENU или
поверните колесико регулятора.
Сообщения автомобиля на
дисплеях Baselevel и Midlevel
Информационные сообщения вы‐
водятся в виде цифровых кодов.
№Информационное сообщение1Замените моторное масло3Низкий уровень охлаж‐
дающей жидкости двигателя4Кондиционер выключен5Рулевое колесо заблокиро‐
вано№Информационное сообщение7Поверните рулевое колесо,
выключите и снова включите
зажигание9Поверните рулевое колесо и
снова включите двигатель12Автомобиль перегружен13Перегрев компрессора.15Неисправность дополнитель‐
ного стоп-сигнала16Неисправность стоп-сигнала17Неисправность системы регу‐ лирования уровня передних
фар18Неисправность ближнего
света левой фары19Неисправность заднего
противотуманного фонаря20Неисправность ближнего
света правой фары.21Неисправность левого габа‐
ритного огня.22Неисправность правого габа‐
ритного огня
