OPEL CORSA 2015.75 Инструкция по эксплуатации (in Russian)

Сиденья, системы защиты59
1=сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки,
установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был
направлен прямо вперед2=поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был натянут3=сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, вперед,
насколько необходимо4=отведите спинку соответствующего сиденья в крайнее заднее положение 3 76, отрегулируйте соответствую‐
щий подголовник или снимите его, если необходимо 3 40
Допустимые варианты детских удерживающих устройств ISOFIX
Весовая категорияРазмерКрепление
На переднем пассажирском
сиденье 5
На крайних
сиденьях
заднего
рядаНа
среднем
сиденье
заднего
рядаподушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кг
или примерно до 10 месяцевEISO/R1XILIL 3XГруппа 0+: до 13 кг
или примерно до 2 летEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3X

60Сиденья, системы защиты
Весовая категорияРазмерКрепление
На переднем пассажирском
сиденье 5
На крайних
сиденьях
заднего
рядаНа
среднем
сиденье
заднего
рядаподушка
безопасности
включенаподушка
безопасности
отключена
Группа I: от 9 до 18 кг
или примерно от 8 месяцев до
4 летDISO/R2XILIL 3,4XCISO/R3XILIL 3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4XГруппа II: от 15 до 25 кг
или примерно от 3 до 7 летIL 1,2XIL3,4XГруппа III: от 22 до 36 кг
или примерно от 6 до 12 летIL 1,2XIL3,4XIL=подходит для отдельных ISOFIX удерживающих устройств категорий "для конкретного автомобиля", "огра‐
ниченного применения" и "полууниверсальные". ( ISOFIX/Точки крепления Top-tether на переднем пассажир‐
ском сиденье - опция, недоступная для сидений спортивного типа). Детское удерживающее устройство с
креплениями ISOFIX должно быть разрешено к применению в конкретной модели автомобиля (см. перечень
моделей автомобилей для конкретного детского удерживающего устройства)IUF=подходит для детских удерживающих устройств ISOFIX с посадкой лицом вперед универсальной категории,
разрешенных к применению для данной весовой категории ( ISOFIX/Точки крепления Top-tether на переднем
пассажирском сиденье - опция, недоступная для сидений спортивного типа)

Сиденья, системы защиты61
X=для пассажиров этой весовой категории разрешенные к применению детские удерживающие устройстваISOFIX отсутствуют1=сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был
направлен прямо вперед2=поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклон спинки,
установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был натянут3=сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, впе‐
ред, насколько необходимо4=отведите спинку соответствующего сиденья в крайнее заднее положение 3 76, отрегулируйте соответ‐
ствующий подголовник или снимите его, если необходимо 3 405=ISOFIX/Точки крепления Top-tether на переднем пассажирском сиденье (опция, недоступная для сидений
спортивного типа)
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3=устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей вверхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2=устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X=устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3=устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в верхнем сегменте весовой категории до 18 кгD - ISO/R2=устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в нижнем сегменте весовой категории до 18 кгE - ISO/R1=устанавливаемое лицом против хода автомобиля детское удерживающее устройство для ма‐ леньких детей в весовой категории до 13 кг

62Сиденья, системы защитыСистема ISOFIX
крепления детских
кресел безопасности
Прикрепите разрешенное для при‐
менения в данном автомобиле дет‐ ское удерживающее устройство с
креплениями ISOFIX к монтажным
кронштейнам ISOFIX. Детские
удерживающие устройства с кре‐
плениями ISOFIX, предназначен‐
ные для конкретного автомобиля,
отмечены в таблице сокращением
IL.
Автомобиль оборудован специаль‐
ными кронштейнами в спинках для
установки детских удерживающих
устройств.Детские удерживающие
устройства с креплением
ISOFIX на задних сиденьях
Крепежные кронштейны ISOFIX на
задних сиденьях обозначены лого‐ типом ISOFIX на спинке сиденья.
Прежде чем устанавливать дет‐
ское удерживающее устройство,
откройте клапаны на направляю‐
щих. Сняв детское удерживающее
устройство, закройте крышки.
Детские удерживающие
устройства с креплением
ISOFIX на переднем
пассажирском сиденье
Установите детское удерживаю‐
щее устройство по центру сиденья
и нажмите назад. Удостоверьтесь,
что детское удерживающее ус‐
тройство правильно зафиксирова‐
лось.

Сиденья, системы защиты63Система безопасности
детей Top-Tether Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления
Top-tether.
Позиции крепления ISOFIX детских
удерживающих устройств универ‐
сальной категории отмечены в та‐
блице сокращением IUF.
Проушина крепления
Top-tether на заднем сиденье На обратной стороне спинок зад‐
них сидений имеются две крепеж‐
ные проушины.
Проушины крепления Top-tether
детских кресел безопасности про‐
маркированы символом детского
кресла :.
Проушина крепления
Top-tether на переднем
пассажирском сиденье Дополнительная точка крепления
расположена на рельсе пассажир‐
ского сиденья в задней нише для
ног.

64Места для храненияМеста для храненияВещевые ящики.........................64
Багажное отделение ..................76
Багажник, устанавливаемый
на крыше ..................................... 82
Сведения о разрешенных на‐
грузках ......................................... 83Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Перчаточный ящик
Потяните рычаг, чтобы открыть
крышку вещевого отделения.
В вещевом отделении имеются специальные отсеки для мелочи и
головки ключа для колесных бол‐
тов-секреток.
Во время движения перчаточный
ящик должен быть закрыт.

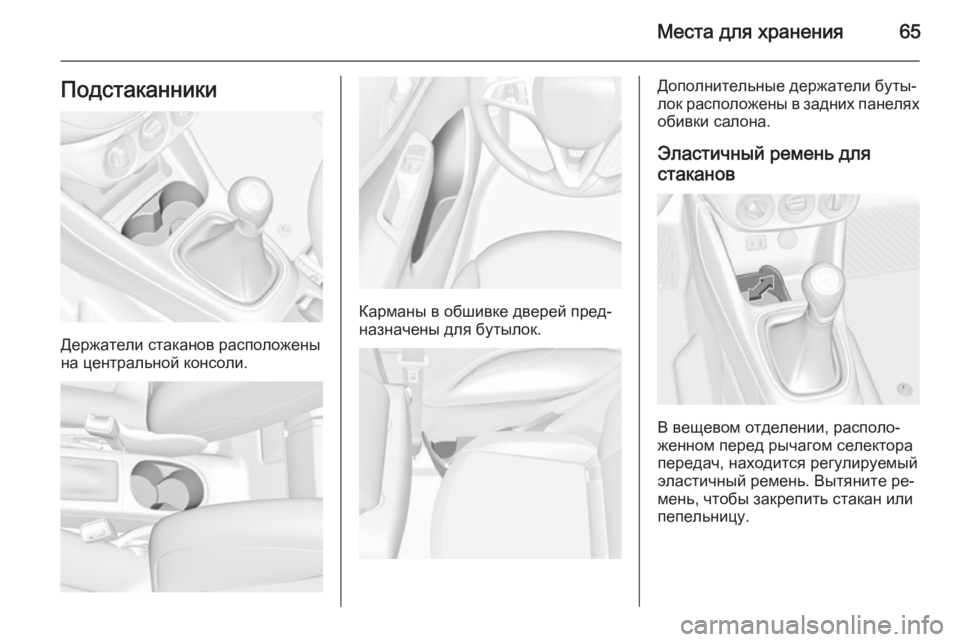

Места для хранения65Подстаканники
Держатели стаканов расположены
на центральной консоли.
Карманы в обшивке дверей пред‐
назначены для бутылок.
Дополнительные держатели буты‐
лок расположены в задних панелях
обивки салона.
Эластичный ремень для
стаканов
В вещевом отделении, располо‐
женном перед рычагом селектора
передач, находится регулируемый
эластичный ремень. Вытяните ре‐ мень, чтобы закрепить стакан илипепельницу.

66Места для храненияПередний ящик для
хранения вещей
Вещевые отделения расположены
под блоком управления светотех‐
никой, в центральной консоли, в
карманах обивки дверей и на боко‐ вых панелях рядом с задними си‐
деньями.
Вещевой ящик под
сиденьем
Поднимите за выемку и выньте.
Максимальная нагрузка: 1,5 кг.
Чтобы закрыть ящик, нажать на
него до фиксации.
Задняя система
перевозки грузов
Задний кронштейн (система Flex-
Fix) позволяет закреплять велоси‐
педы на выдвижном кронштейне,
встроенном в дверь автомобиля.
Транспортировка других объектов
не допускается.
Задний кронштейн рассчитан на
максимальную нагрузку в 40 кг. Вес
одного велосипеда не должен пре‐ вышать 20 кг.

Места для хранения67
Колесная база велосипеда недолжна превышать 1,2 м. Иначе
безопасное крепление велосипеда
невозможно.
Если кронштейн не используется,
его можно задвинуть в днище ав‐
томобиля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов ве‐
лосипеды с карбоновыми шату‐
нами. В противном случае воз‐
можно повреждение велосипе‐
дов.
Выдвижение
Откройте заднюю багажную дверь.
9 Предупреждение
Не допускайте нахождения лю‐
дей в зоне выдвижения задней
несущей системы. Это может
привести к получению травм.
Потяните рычаг фиксатора вверх.
Система выходит из зацепления и
быстро перемещается к бамперу.
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а

68Места для хранениясдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Установите задние фонари
Снимите сначала задний ( 1), а за‐
тем - передний ( 2) задний фонарь с
уступов.
Полностью откройте опору для фо‐ наря с тыльной стороны заднего
фонаря так, чтобы она вошла в за‐ цепление.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн фо‐ наря в отверстие до фиксации.
Выполните действия на обоих зад‐
них фонарях.
Проверьте положение кабелей и
ламп и убедитесь в том, что они
правильно установлены и надежно закреплены.
