OPEL CORSA 2015 Instruksjonsbok

Pleie av bilen189
Nr.Strømkrets1Tilhenger grensesnittmodul2Sidespeilbryter3Batteriføler4Understellstyremodul5ABS6Kjørelys, venstre7–8Girelektronikk9Karosserielektronikk10Hovedlysjustering/TPMS/
Tilhenger grensesnittmodul11Bakrutevisker12Vindusavdugging13Kjørelys, høyre14Speilavdugging15–Nr.Strømkrets16Understellstyremodul/Pumpe‐
sett17Innvendig speil18Motorelektronikk19Drivstoffpumpe20–21Coil, innsprøyting22–23Innsprøytingssystem24Spylersystem25Belysning26Motorelektronikk27Utkoblingsventil varmeapparat28Motorelektronikk29Motorelektronikk30Motorelektronikk31Venstre hovedlys

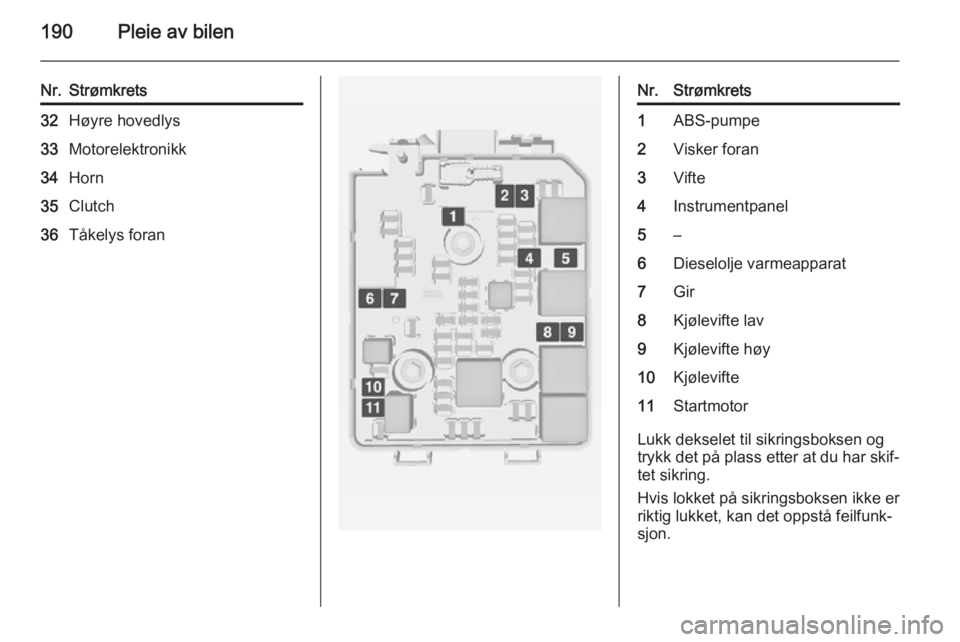

190Pleie av bilen
Nr.Strømkrets32Høyre hovedlys33Motorelektronikk34Horn35Clutch36Tåkelys foranNr.Strømkrets1ABS-pumpe2Visker foran3Vifte4Instrumentpanel5–6Dieselolje varmeapparat7Gir8Kjølevifte lav9Kjølevifte høy10Kjølevifte11Startmotor
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

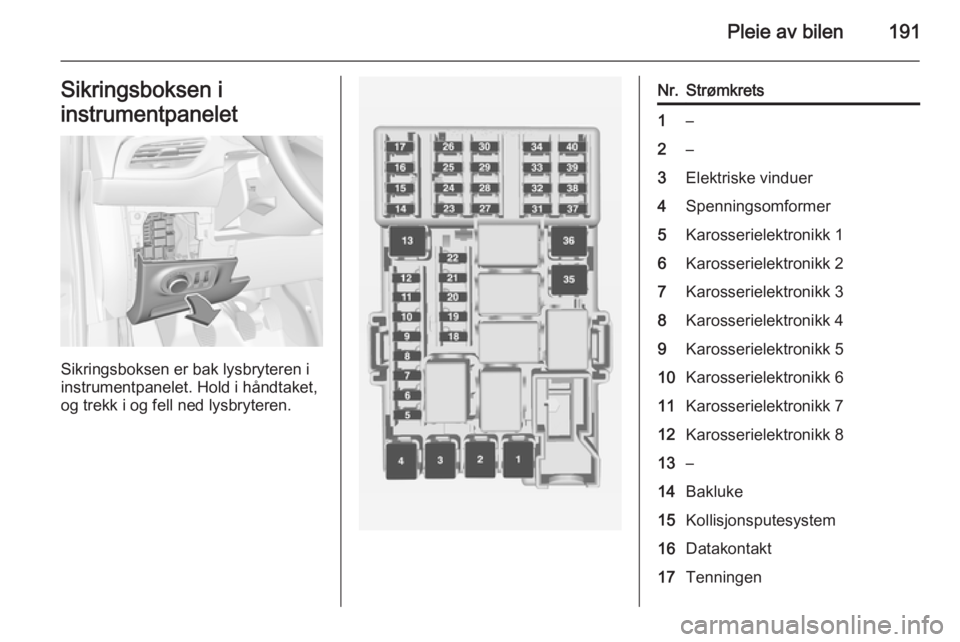

Pleie av bilen191Sikringsboksen i
instrumentpanelet
Sikringsboksen er bak lysbryteren i
instrumentpanelet. Hold i håndtaket,
og trekk i og fell ned lysbryteren.
Nr.Strømkrets1–2–3Elektriske vinduer4Spenningsomformer5Karosserielektronikk 16Karosserielektronikk 27Karosserielektronikk 38Karosserielektronikk 49Karosserielektronikk 510Karosserielektronikk 611Karosserielektronikk 712Karosserielektronikk 813–14Bakluke15Kollisjonsputesystem16Datakontakt17Tenningen

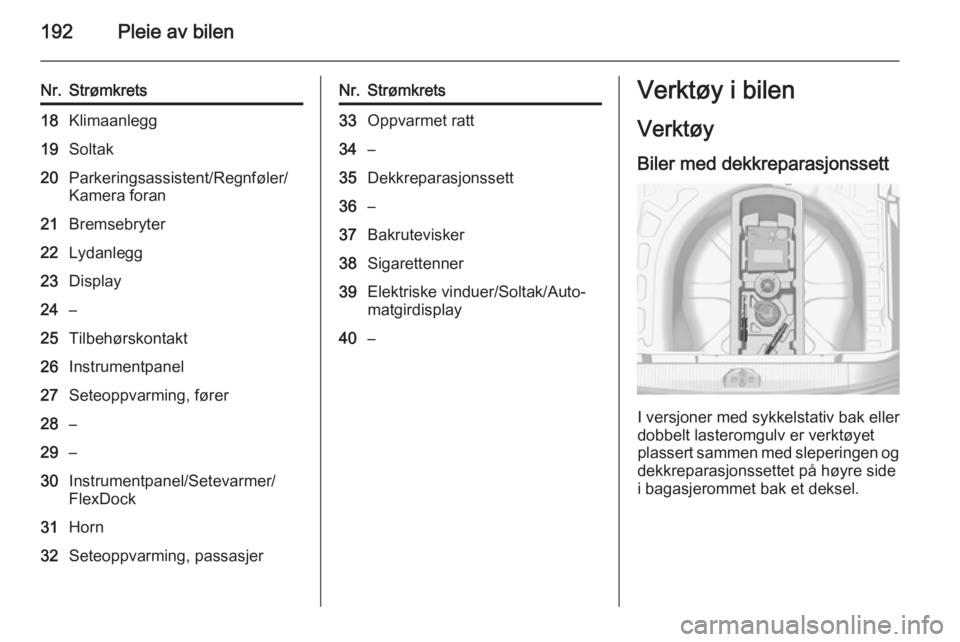

192Pleie av bilen
Nr.Strømkrets18Klimaanlegg19Soltak20Parkeringsassistent/Regnføler/
Kamera foran21Bremsebryter22Lydanlegg23Display24–25Tilbehørskontakt26Instrumentpanel27Seteoppvarming, fører28–29–30Instrumentpanel/Setevarmer/
FlexDock31Horn32Seteoppvarming, passasjerNr.Strømkrets33Oppvarmet ratt34–35Dekkreparasjonssett36–37Bakrutevisker38Sigarettenner39Elektriske vinduer/Soltak/Auto‐
matgirdisplay40–Verktøy i bilen
VerktøyBiler med dekkreparasjonssett
I versjoner med sykkelstativ bak eller
dobbelt lasteromgulv er verktøyet
plassert sammen med sleperingen og
dekkreparasjonssettet på høyre side
i bagasjerommet bak et deksel.

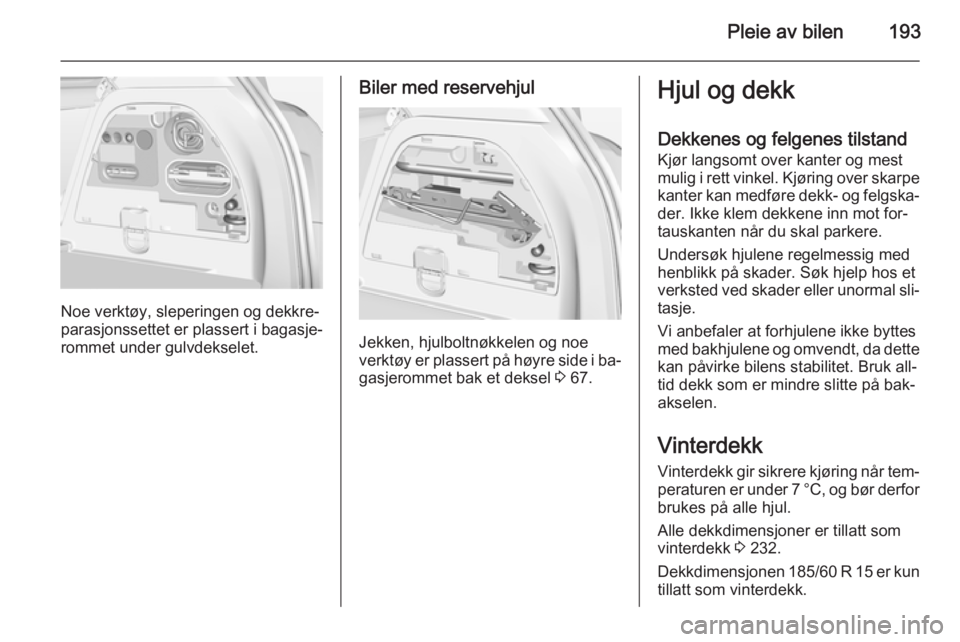

Pleie av bilen193
Noe verktøy, sleperingen og dekkre‐
parasjonssettet er plassert i bagasje‐
rommet under gulvdekselet.
Biler med reservehjul
Jekken, hjulboltnøkkelen og noe
verktøy er plassert på høyre side i ba‐ gasjerommet bak et deksel 3 67.
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Vi anbefaler at forhjulene ikke byttes
med bakhjulene og omvendt, da dette kan påvirke bilens stabilitet. Bruk all‐
tid dekk som er mindre slitte på bak‐
akselen.
Vinterdekk Vinterdekk gir sikrere kjøring når tem‐
peraturen er under 7 °C, og bør derfor
brukes på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 232.
Dekkdimensjonen 185/60 R 15 er kun tillatt som vinterdekk.

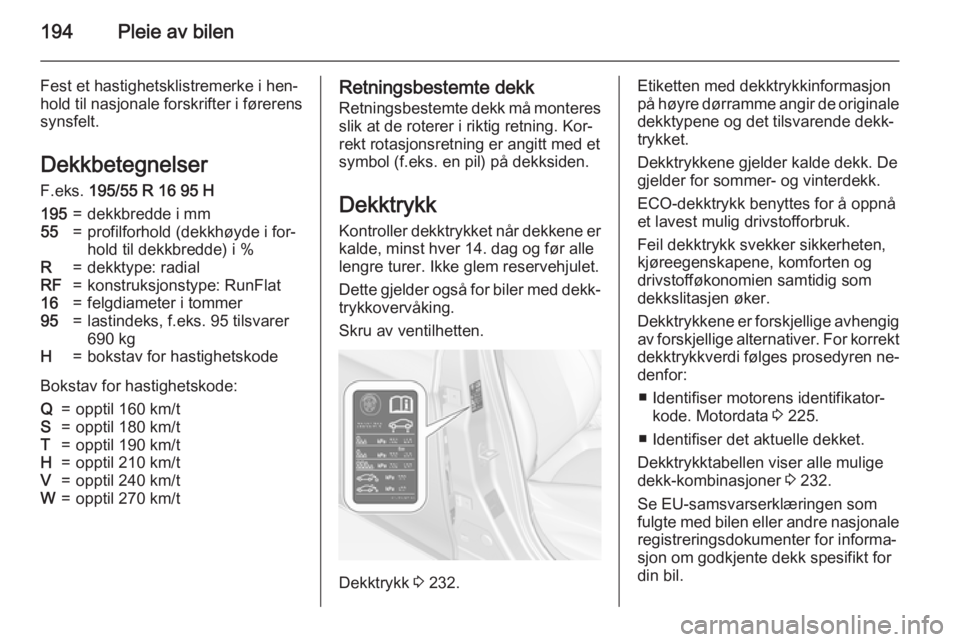

194Pleie av bilen
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens synsfelt.
Dekkbetegnelser
F.eks. 195/55 R 16 95 H195=dekkbredde i mm55=profilforhold (dekkhøyde i for‐
hold til dekkbredde) i %R=dekktype: radialRF=konstruksjonstype: RunFlat16=felgdiameter i tommer95=lastindeks, f.eks. 95 tilsvarer
690 kgH=bokstav for hastighetskode
Bokstav for hastighetskode:
Q=opptil 160 km/tS=opptil 180 km/tT=opptil 190 km/tH=opptil 210 km/tV=opptil 240 km/tW=opptil 270 km/tRetningsbestemte dekk
Retningsbestemte dekk må monteres slik at de roterer i riktig retning. Kor‐rekt rotasjonsretning er angitt med et
symbol (f.eks. en pil) på dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene er
kalde, minst hver 14. dag og før alle lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 232.
Etiketten med dekktrykkinformasjon
på høyre dørramme angir de originale
dekktypene og det tilsvarende dekk‐
trykket.
Dekktrykkene gjelder kalde dekk. De gjelder for sommer- og vinterdekk.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren ne‐ denfor:
■ Identifiser motorens identifikator‐ kode. Motordata 3 225.
■ Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 232.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.

Pleie av bilen195
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører tilat slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
Slå av tenningen hvis dekktrykket må
reduseres eller økes. Slå på ten‐
ningen etter justering av dekktrykket og velg den aktuelle innstilingen på
siden Dekktrykk i førerinformasjonen
3 90.
Dekktrykkovervåking Dekktrykkovervåkingen (TPMS) kon‐trollerer trykket i alle de fire dekkene
en gang i minuttet når bilens hastighet kommer over en viss grense.
Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Gjeldende dekktrykk kan bli vist i
Bilmenyen i førerinformasjonen
(DIC).
Menyen kan velges med knappene
på blinklyshendelen.
Trykk på knappen MENU, og velg
Bilmeny .
Drei funksjonsvelgeren for å velge
dekktrykkovervåking.
Grunn-nivå display og middels nivå
display:

196Pleie av bilen
Dekktrykket for hvert av dekkene vi‐
ses på hver sin side.
Høynivå display:
Dekktrykkene for alle dekkene vises
på en side.
Systemstatus og advarsler om trykk vises med en melding som indikerer
det aktuelle dekket i DIC.
Kontrollampen w 3 88 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til an‐
befalingene 3 232.
Hvis w blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et verk‐
sted.
Det kan hende at bilen må kjøres før
dekktrykkverdiene oppdateres i føre‐
rinformasjonen etter at dekkene er
fylt. I dette tidsrommet kan w lyse.
Hvis w lyser ved lavere temperaturer
og slukker etter en viss kjøretid, kan
det være et tegn på at trykket begyn‐
ner å bli lavt. Kontroller dekktrykket.
Meldinger om bilen 3 97.
Slå av tenningen hvis dekktrykket må
reduseres eller økes.
Monter bare hjul med trykkfølere, el‐
lers vil ikke dekktrykket vises, og w vil
lyse kontinuerlig.
Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike dekk.
Kontrollampa w tennes. I de andre tre
dekkene virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan bru‐
kes.
Eksterne radioanlegg med høy effekt
kan forstyrre dekktrykkovervåkingen.

Pleie av bilen197
Hver gang dekkene skiftes, må fø‐
lerne til dekktrykkovervåkingen de‐ monteres og vedlikeholdes. For inn‐
skrudde følere må ventilkjernen og
tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilen
Juster dekktrykket til lasttilstanden i
samsvar med etiketten med dekkin‐
formasjon eller dekktrykktabellen
3 232, og velg riktig innstilling i me‐
nyen Dekklast i DIC, Bilmeny 3 90.
Grunn-nivå display og middels nivå
display:Velg
■ LO for komforttrykk opptil
3 personer
■ ECO for Eco-trykk opptil
3 personer
■ Hi for maksimal last
Høynivå display:
Velg ■ Lett for komforttrykk opptil
3 personer
■ Eco for Eco-trykk opptil 3 personer
■ Maks for maksimal last
Matcheprosess for TPMS-følere
Hver TPMS-føler har en unik identifi‐
kasjonskode. Etter dekkrotasjon eller
utskifting av alle fire hjul og hvis én
eller flere TPMS-følere er skiftet ut,
må ID-koden avstemmes med en ny
hjulposisjon. Avstemmingsprosessen for TPMS-følere må også utføres et‐
ter at et reservehjul er byttet ut med et
hjul som inneholder TPMS-føler.
Feillampen skal slukke og varsels‐
meldingen eller koden skal forsvinne etter neste tenningssyklus. Følerne
avstemmes med hjulposisjonene i føl‐
gende rekkefølge ved hjelp av et
TPMS-programmeringsverktøy:
Venstre forhjul, høyre forhjul, høyre bakhjul, venstre bakhjul. Blinklyset for gjeldende aktive posisjon lyser helt til
føleren er avstemt.
Kontakt verkstedet for å avtale ser‐
vice eller kjøpe et programmerings‐
verktøy. Det er to minutter for å av‐
stemme første hjulposisjon og
fem minutter til sammen for å av‐
stemme alle fire hjulposisjonene. Hvis

198Pleie av bilen
det tar lengre tid, stopper avstem‐
mingsprosessen og må startes på
nytt.
Matcheprosessen for TPMS-føleren er:
1. Sett alltid på parkeringsbremsen.
2. Slå på tenningen.
3. I biler med automatgir: Sett gir‐ spaken på P.
I biler med manuelt gir: Flytt og
hold girspaken i fem sekunder i
stillingen N inntil P vises i DIC. P
indikerer at følerens avstem‐
mingsprosess for TPMS kan star‐ tes.
4. Bruk MENU-knappen på blinklys‐
hendelen for å velge Bilmeny i
DIC.
5. Bla til dekktrykkmenyen ved hjelp av tommelhjulet.
Grunn-nivå display og middels
nivå display:
Høynivå display:
6. Trykk på SET/CLR-knappen for å
starte matcheprosessen for føle‐
ren. Du ser en melding som ber
deg akseptere prosessen.
7. Trykk på SET/CLR -knappen igjen
for å bekrefte valget. To støt fra
hornet bekrefter at mottakeren er
i programmeringsmodus.
8. Begynn med venstre forhjul.
9. Plasser programmeringsverk‐ tøyet inntil sideveggen på dekket,
nær ventilstammen. Trykk så på
knappen for å aktivere TPMS-fø‐
leren. Et støt fra hornet bekrefter
at føleridentifikasjonskoden har
blitt avstemt med denne hjulposi‐
sjonen.
10. Fortsett til høyre forhjul og gjenta prosedyren i trinn 9.
11. Fortsett til høyre bakhjul og gjenta
prosedyren i trinn 9.
12. Fortsett til venstre bakhjul og gjenta prosedyren i trinn 9. Et lyd‐
signal høres to ganger for å indi‐
kere at føleridentifikasjonskoden
er blitt avstemt med venstre bak‐
hjul og at avstemmingsprosessen for TPMS-føleren ikke lenger er
aktiv.
13. Slå av tenningen.
