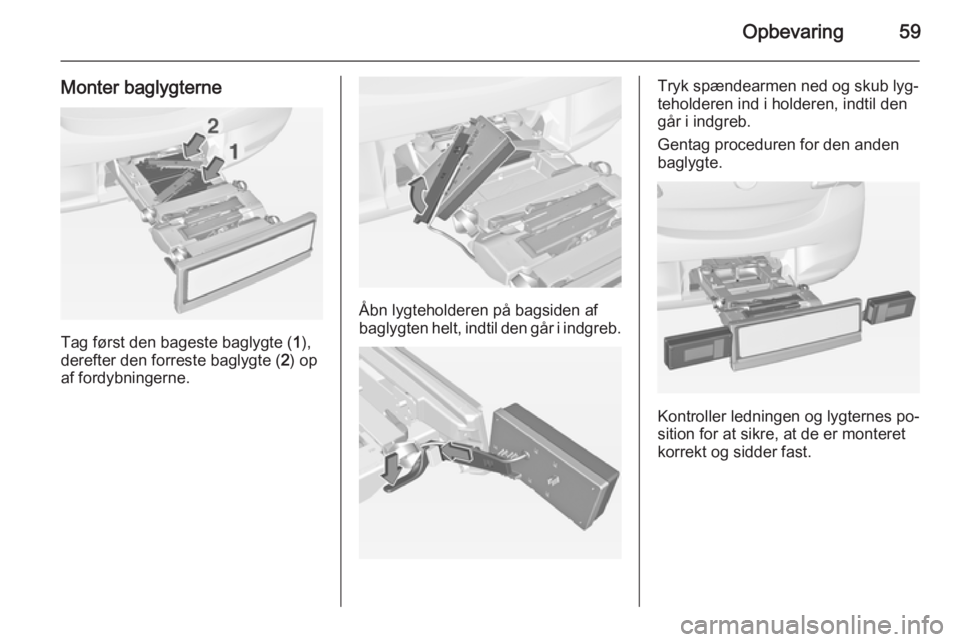

Opbevaring59
Monter baglygterne
Tag først den bageste baglygte (1),
derefter den forreste baglygte ( 2) op
af fordybningerne.
Åbn lygteholderen på bagsiden af
baglygten helt, indtil den går i indgreb.
Tryk spændearmen ned og skub lyg‐
teholderen ind i holderen, indtil den
går i indgreb.
Gentag proceduren for den anden baglygte.
Kontroller ledningen og lygternes po‐
sition for at sikre, at de er monteret korrekt og sidder fast.

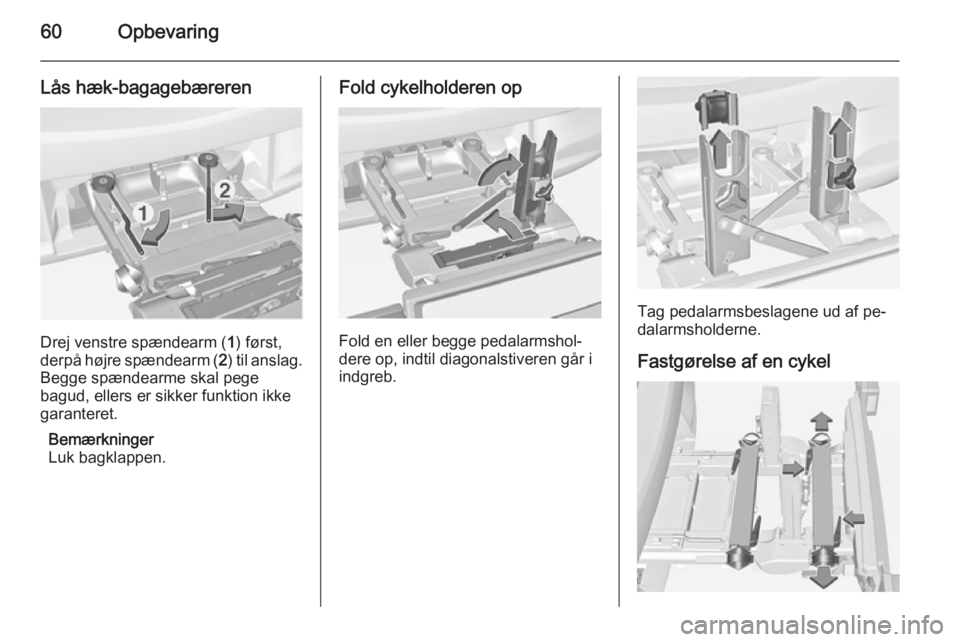

60Opbevaring
Lås hæk-bagagebæreren
Drej venstre spændearm (1) først,
derpå højre spændearm ( 2) til anslag.
Begge spændearme skal pege
bagud, ellers er sikker funktion ikke
garanteret.
Bemærkninger
Luk bagklappen.
Fold cykelholderen op
Fold en eller begge pedalarmshol‐
dere op, indtil diagonalstiveren går i indgreb.
Tag pedalarmsbeslagene ud af pe‐dalarmsholderne.
Fastgørelse af en cykel

Opbevaring61
Tryk på udløserarmen og træk hjul‐
holderne ud.
Tryk på udløseren på stropholderen
og tag stropholderen af.
Forbered cyklen til fastgørelse
Bemærkninger
Den maksimale bredde for pedalar‐
men er 38,3 mm, den maksimale
dybde er 14,4 mm.
Drej venstre pedal (uden kædetand) lodret nedad. Pedalen på venstre
pedalarm skal være vandret.
Den forreste cykel skal have forhjulet mod venstre.
Den bageste cykel skal have forhjulet
mod højre.
Fastgørelse af en cykel på
hæk-bagagebæreren
Tilpas den indstillelige pedalarmsen‐
hed nogenlunde til fremspringet på
pedalarmen ved hjælp af drejegrebet
på pedalarmsholderen.
Hvis cyklen har lige pedalarme,
skrues pedalarmsenheden helt af
(position 5).

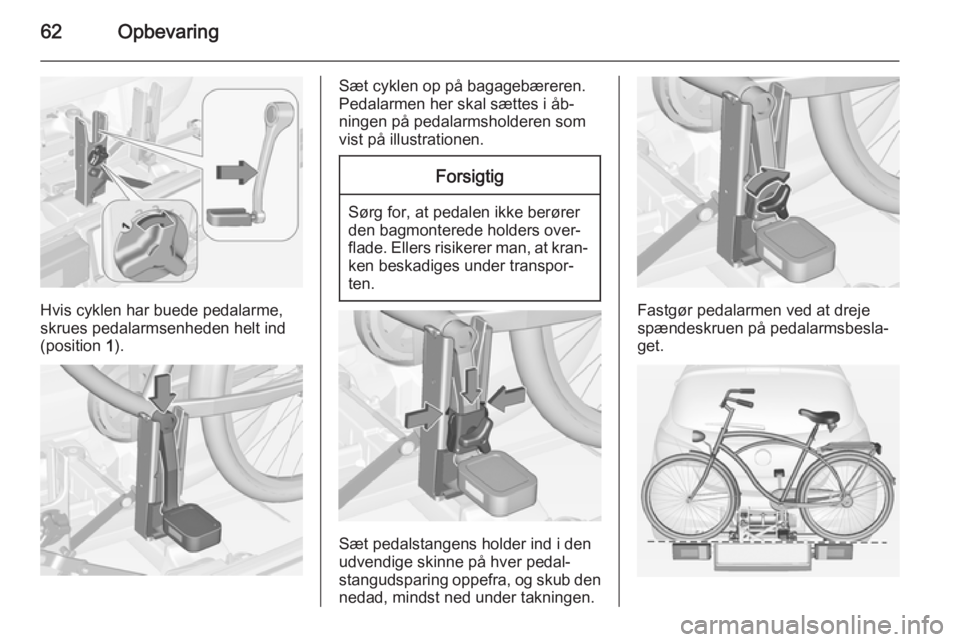

62Opbevaring
Hvis cyklen har buede pedalarme,
skrues pedalarmsenheden helt ind
(position 1).
Sæt cyklen op på bagagebæreren.
Pedalarmen her skal sættes i åb‐
ningen på pedalarmsholderen som
vist på illustrationen.Forsigtig
Sørg for, at pedalen ikke berører
den bagmonterede holders over‐
flade. Ellers risikerer man, at kran‐
ken beskadiges under transpor‐
ten.
Sæt pedalstangens holder ind i den
udvendige skinne på hver pedal‐
stangudsparing oppefra, og skub den
nedad, mindst ned under takningen.
Fastgør pedalarmen ved at dreje
spændeskruen på pedalarmsbesla‐
get.

Opbevaring63
Anbring hjulholderne på en måde, så
cyklen er nogenlunde vandret. Her
skal afstanden mellem pedalerne og
bagklappen være mindst 5 cm.
Begge cykler skal placeres i hjulhol‐
derne.Forsigtig
Sørg for at trække hjulfordybnin‐
gerne så langt ud som nødvendigt,
så begge cykeldæk placeres i for‐
dybningerne. Ellers er den vand‐
rette placering af cyklen ikke sik‐
ker. Manglende overholdelse af
denne anvisning kan medføre ska‐ der på cykelhjulene forårsaget af
varm udstødningsgas.
Juster cyklen på langs ad bilen: Løsn pedalbeslaget en smule.
Placer cyklen lodret ved hjælp af dre‐ jegrebet på pedalarmsholderen.
Hvis de to cykler er i vejen for hinan‐
den, kan deres indbyrdes placering
tilpasses ved at indstille hjulholderne
og drejegrebet på pedalarmsholde‐
ren, indtil cyklerne ikke mere berører
hinanden. Kontroller, at der er til‐
strækkelig frigang i forhold til bilen.Spænd spændeskruen på pedal‐
armsbeslaget helt til med hånden.
Fastgør begge cykelhjul på hjulhol‐
derne med stropperne.
Kontroller at cyklen sidder godt fast.
Forsigtig
Sørg for, at afstanden mellem cy‐
kel og bil er mindst 5 cm. Løsn om nødvendigt styret, og drej det si‐
delæns.

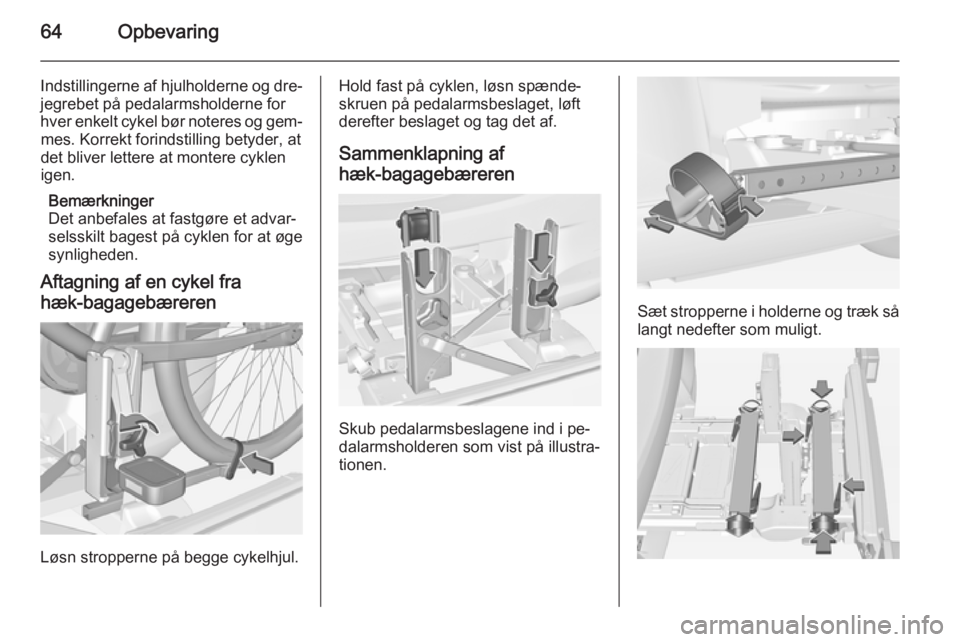

64Opbevaring
Indstillingerne af hjulholderne og dre‐
jegrebet på pedalarmsholderne for hver enkelt cykel bør noteres og gem‐ mes. Korrekt forindstilling betyder, at
det bliver lettere at montere cyklen
igen.
Bemærkninger
Det anbefales at fastgøre et advar‐
selsskilt bagest på cyklen for at øge
synligheden.
Aftagning af en cykel fra
hæk-bagagebæreren
Løsn stropperne på begge cykelhjul.
Hold fast på cyklen, løsn spænde‐
skruen på pedalarmsbeslaget, løft
derefter beslaget og tag det af.
Sammenklapning af
hæk-bagagebæreren
Skub pedalarmsbeslagene ind i pe‐
dalarmsholderen som vist på illustra‐
tionen.
Sæt stropperne i holderne og træk så langt nedefter som muligt.

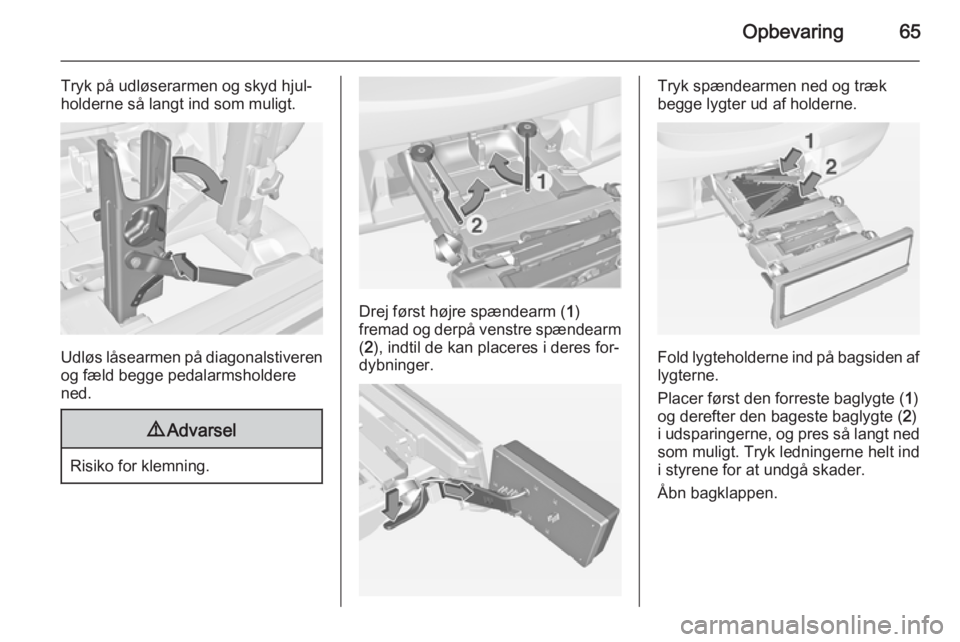

Opbevaring65
Tryk på udløserarmen og skyd hjul‐
holderne så langt ind som muligt.
Udløs låsearmen på diagonalstiveren og fæld begge pedalarmsholdere
ned.
9 Advarsel
Risiko for klemning.
Drej først højre spændearm ( 1)
fremad og derpå venstre spændearm ( 2 ), indtil de kan placeres i deres for‐
dybninger.
Tryk spændearmen ned og træk
begge lygter ud af holderne.
Fold lygteholderne ind på bagsiden af lygterne.
Placer først den forreste baglygte ( 1)
og derefter den bageste baglygte ( 2)
i udsparingerne, og pres så langt ned
som muligt. Tryk ledningerne helt ind
i styrene for at undgå skader.
Åbn bagklappen.

66Opbevaring
Skub håndtaget op og hold det. Løft
systemet lidt, og skub det ind i kofan‐ geren, så det går i indgreb.
Udløserarmen skal returnere til ud‐
gangsstillingen.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Udvidelse af bagagerum
Det bageste ryglæn kan låses i to stil‐ linger. Ved transport af omfangsrige
genstande låses ryglænet i opret stil‐
ling.
Delt ryglæn
Træk i udløsergrebet i den relevante
side, træk ryglænet fremad til lodret
stilling og lad det gå i indgreb.
Udelt ryglæn
Træk i udløsergrebet i begge sider,
træk ryglænet fremad til lodret stilling og lad det gå i indgreb.
Ved udløsningen fremkommer der en rød markering ved siden af udløser‐grebet. Ryglænet er ordentligt låst,
når de røde markeringer på begge si‐
der ved udløsergrebet ikke længere
er synlige.
Nedfældning af
bagsæderyglæn
Afmonter om nødvendigt bagage‐
rumsafdækningen.
Tryk hovedstøtterne ned ved at trykke på udløseren.

Opbevaring67
Før sikkerhedsselerne gennem side‐
støtterne for at beskytte dem mod
skader. Når ryglænet fældes op eller ned, skal sikkerhedsselerne trækkes
med.
Delt ryglæn
Træk i udløserhåndtaget i den rele‐
vante side og fæld ryglænet ned på
sædehynden.
Udelt ryglæn
Træk i udløserhåndtaget i begge si‐
der og fæld ryglænet ned på sæde‐
hynden.Hvis lasten skal sættes ind i bilen via
en bagdør, skal man tage sikkerheds‐ selen ud af ryglænets styr og sætte
låsetungen i fordybningen som vist på
billedet.
Ryglænet foldes op ved at løfte det til opretstående stilling, indtil man kan
høre det indkobles.
Kontroller, at sikkerhedsselerne til
yderpladserne er anbragt i de dertil
hørende selestyr.
Ryglænet er ordentligt låst, når de
røde markeringer på begge sider ved
udløsergrebet ikke længere er syn‐
lige.
9 Advarsel
Kør kun bilen, når ryglænene er
forsvarligt låst i position. Ellers er
der risiko for personskader eller skader på bagagen eller bilen i til‐
fælde af kraftig opbremsning eller
sammenstød.
Midtersædets sikkerhedssele kan blive blokeret, når ryglænet vippes for
hurtigt op. For at frigøre selerullen
skal sikkerhedsselen skubbes ind el‐
ler trækkes ca. 20 mm ud og derefter
slippes.

68OpbevaringLastrumsdækkenDer må ikke anbringes genstande på
dækkenet.
Afmontering
Frigør stropperne fra bagklappen.
Løft dækkenet bagtil, og skub det
opad på forsiden.
Tag dækslet af.
Placering
Når lastrummet er helt lastet, an‐
bringes lastrumsdækkenet på bag‐
sæderne eller fjernes fra bilen.
Selen tages på
Sæt dækkenet i sidestyrene og fæld
det ned. Fastgør stropperne til bag‐
klappen.
Gulvafdækning
Gulvafdækning, bag
Løft gulvafdækningen bag for at få
adgang til havariudstyret.
Værktøj 3 197.
På modeller med et dækreparations‐
sæt i højre side af lastrummet kan re‐ servehjulsfordybningen bruges som
et ekstra opbevaringsrum. Lappesæt
3 205.
Dobbelt lastrumsgulv
Det dobbelte lastrumsgulv kan sættes i lastrummet i to positioner:
■ direkte over afdækningen til reser‐ vehjulsfordybningen eller gulvaf‐
dækningen
■ eller i lastrummets øverste åbnin‐ ger
Lastrumsgulvet tages af ved at bruge
fordybningen og trække bagud.
Lastrumsgulvet sættes i ved at
skubbe det fremefter i den tilhørende
føring og derefter sænke det.
