OPEL CORSA 2015 Manual de Instrucciones (in Spanish)

Cuidado del vehículo199

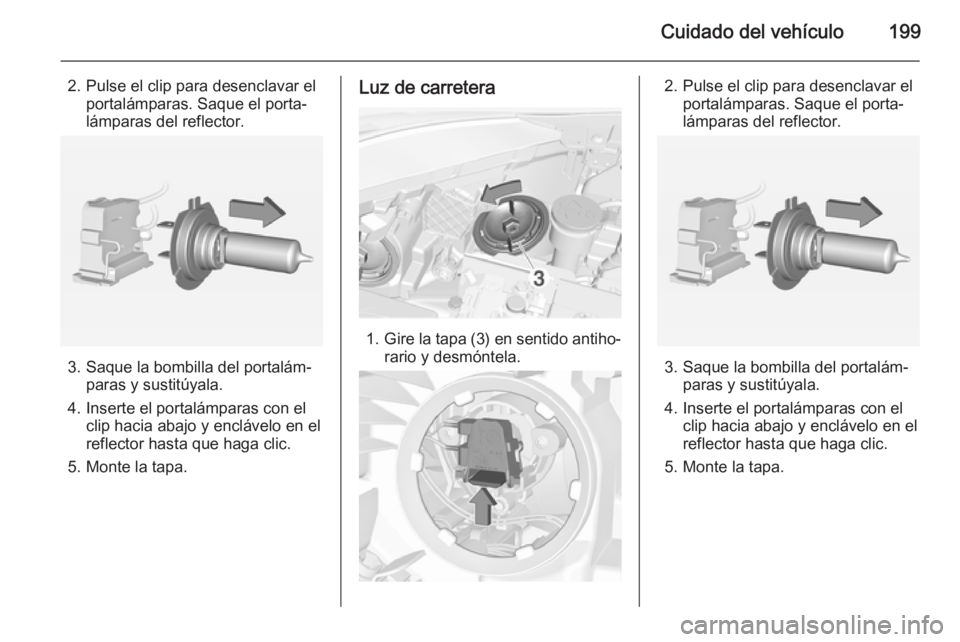

2. Pulse el clip para desenclavar elportalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz de carretera
1. Gire la tapa (3) en sentido antiho‐
rario y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.

200Cuidado del vehículo

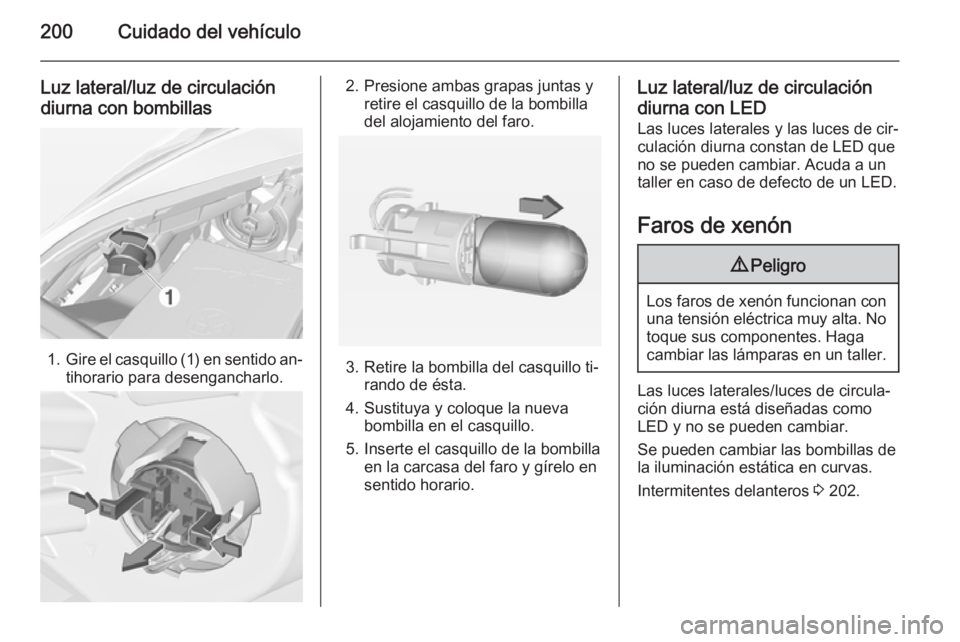

Luz lateral/luz de circulacióndiurna con bombillas
1. Gire el casquillo (1) en sentido an‐
tihorario para desengancharlo.
2. Presione ambas grapas juntas y retire el casquillo de la bombilla
del alojamiento del faro.
3. Retire la bombilla del casquillo ti‐ rando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación
diurna con LED
Las luces laterales y las luces de cir‐
culación diurna constan de LED que
no se pueden cambiar. Acuda a un
taller en caso de defecto de un LED.
Faros de xenón9 Peligro
Los faros de xenón funcionan con
una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las luces laterales/luces de circula‐
ción diurna está diseñadas como
LED y no se pueden cambiar.
Se pueden cambiar las bombillas de
la iluminación estática en curvas.
Intermitentes delanteros 3 202.

Cuidado del vehículo201

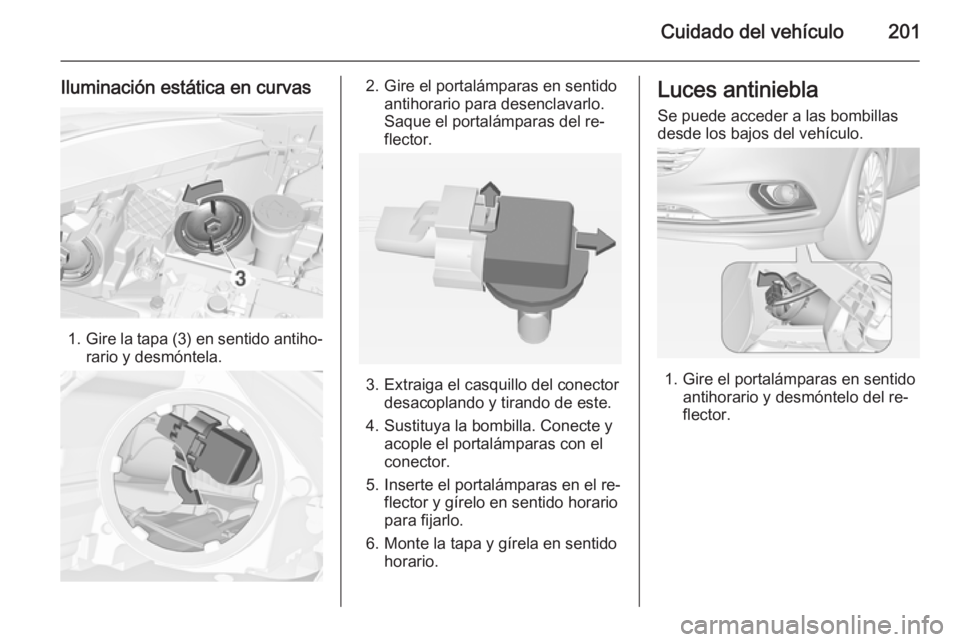

Iluminación estática en curvas
1.Gire la tapa (3) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Extraiga el casquillo del conector desacoplando y tirando de este.
4. Sustituya la bombilla. Conecte y acople el portalámparas con el
conector.
5. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo del re‐
flector.

202Cuidado del vehículo

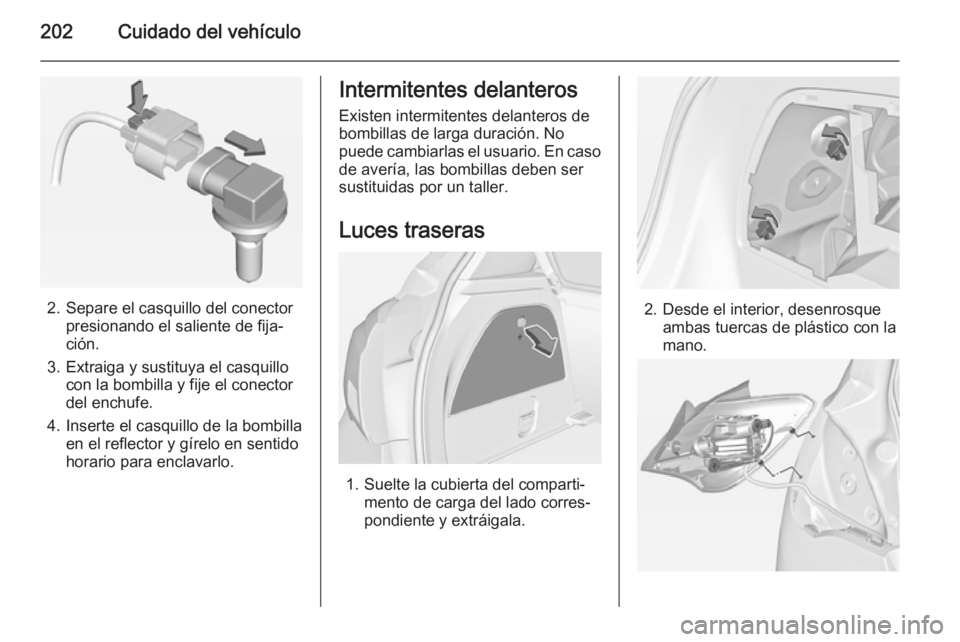

2. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
Intermitentes delanteros
Existen intermitentes delanteros de
bombillas de larga duración. No
puede cambiarlas el usuario. En caso
de avería, las bombillas deben ser
sustituidas por un taller.
Luces traseras
1. Suelte la cubierta del comparti‐ mento de carga del lado corres‐
pondiente y extráigala.
2. Desde el interior, desenrosque ambas tuercas de plástico con la
mano.

Cuidado del vehículo203

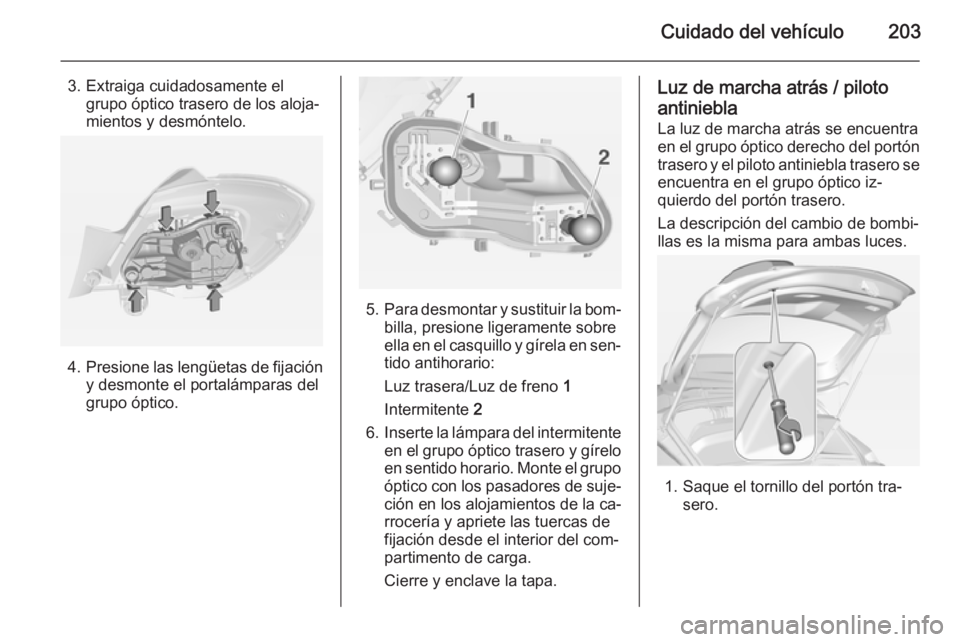

3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las lengüetas de fijación
y desmonte el portalámparas del
grupo óptico.
5. Para desmontar y sustituir la bom‐
billa, presione ligeramente sobre
ella en el casquillo y gírela en sen‐
tido antihorario:
Luz trasera/Luz de freno 1
Intermitente 2
6. Inserte la lámpara del intermitente
en el grupo óptico trasero y gírelo
en sentido horario. Monte el grupo óptico con los pasadores de suje‐ción en los alojamientos de la ca‐
rrocería y apriete las tuercas de
fijación desde el interior del com‐ partimento de carga.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla La luz de marcha atrás se encuentra
en el grupo óptico derecho del portón
trasero y el piloto antiniebla trasero se
encuentra en el grupo óptico iz‐
quierdo del portón trasero.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.
1. Saque el tornillo del portón tra‐ sero.

204Cuidado del vehículo

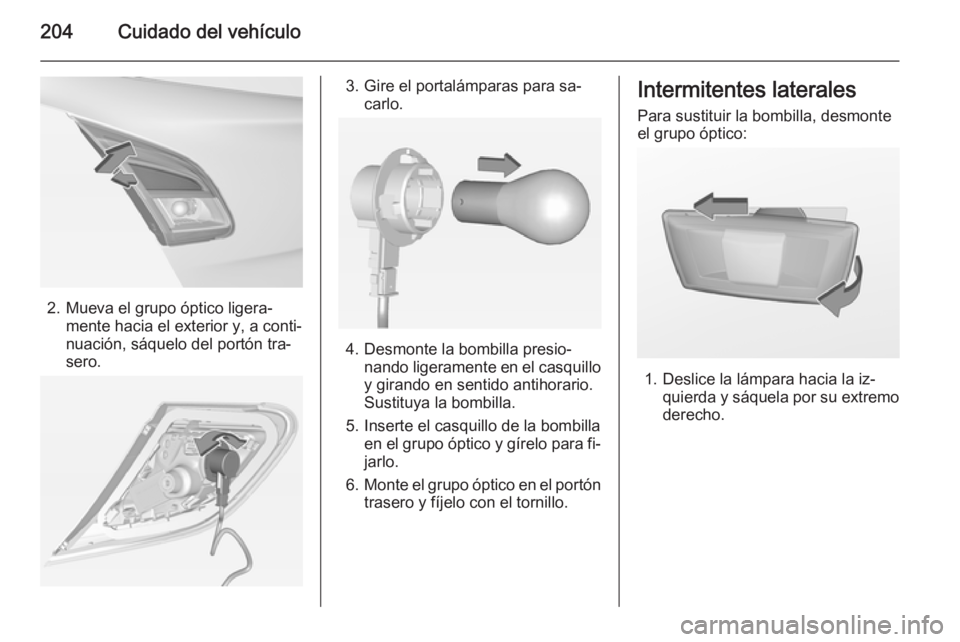

2. Mueva el grupo óptico ligera‐mente hacia el exterior y, a conti‐
nuación, sáquelo del portón tra‐
sero.
3. Gire el portalámparas para sa‐ carlo.
4. Desmonte la bombilla presio‐ nando ligeramente en el casquilloy girando en sentido antihorario.
Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo para fi‐
jarlo.
6. Monte el grupo óptico en el portón
trasero y fíjelo con el tornillo.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.

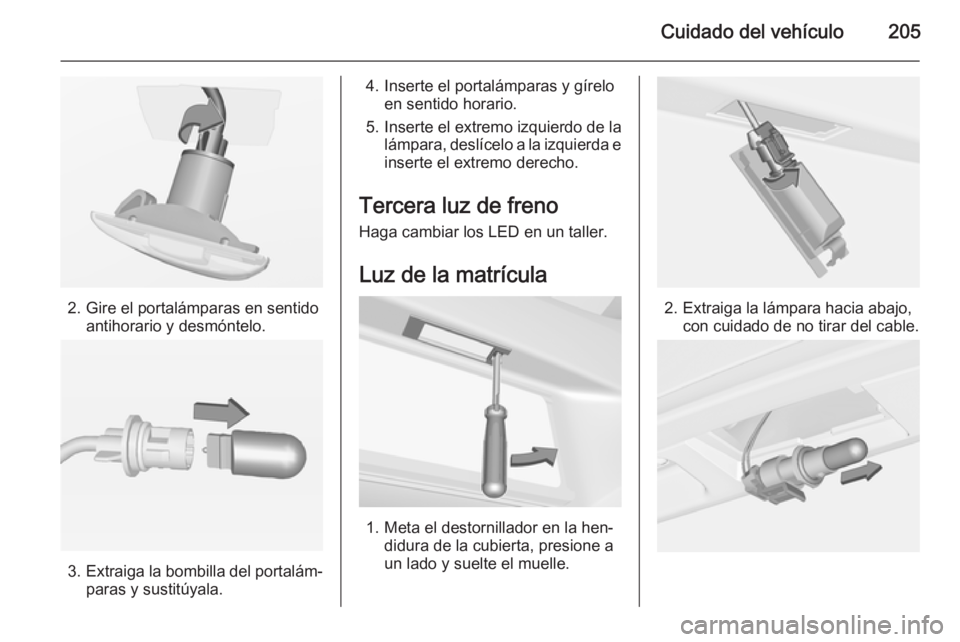

Cuidado del vehículo205
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Tercera luz de freno
Haga cambiar los LED en un taller.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.

206Cuidado del vehículo

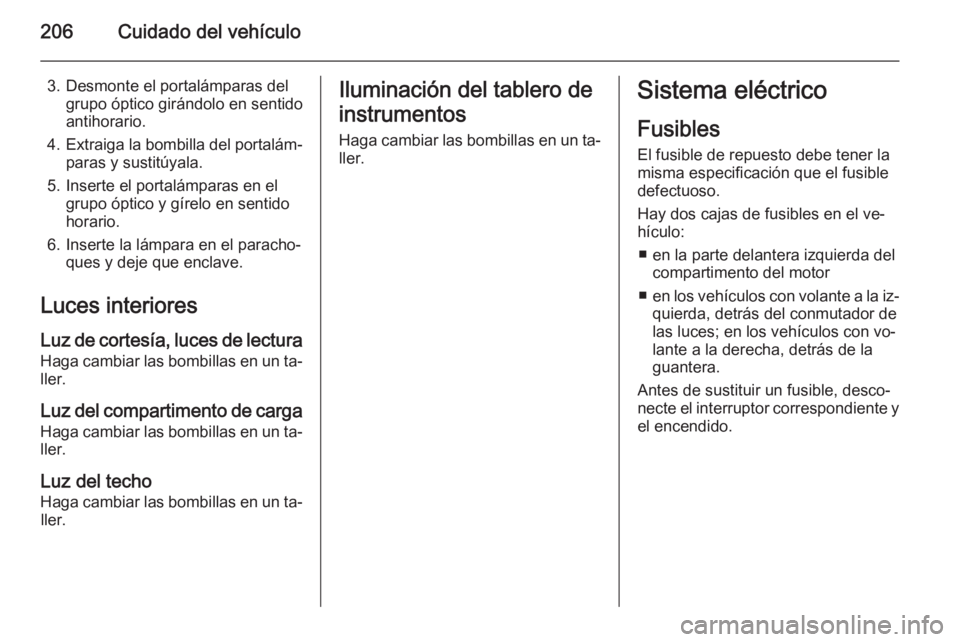

3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐
ller.
Luz del techo Haga cambiar las bombillas en un ta‐ ller.Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, detrás del conmutador de las luces; en los vehículos con vo‐lante a la derecha, detrás de laguantera.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

Cuidado del vehículo207

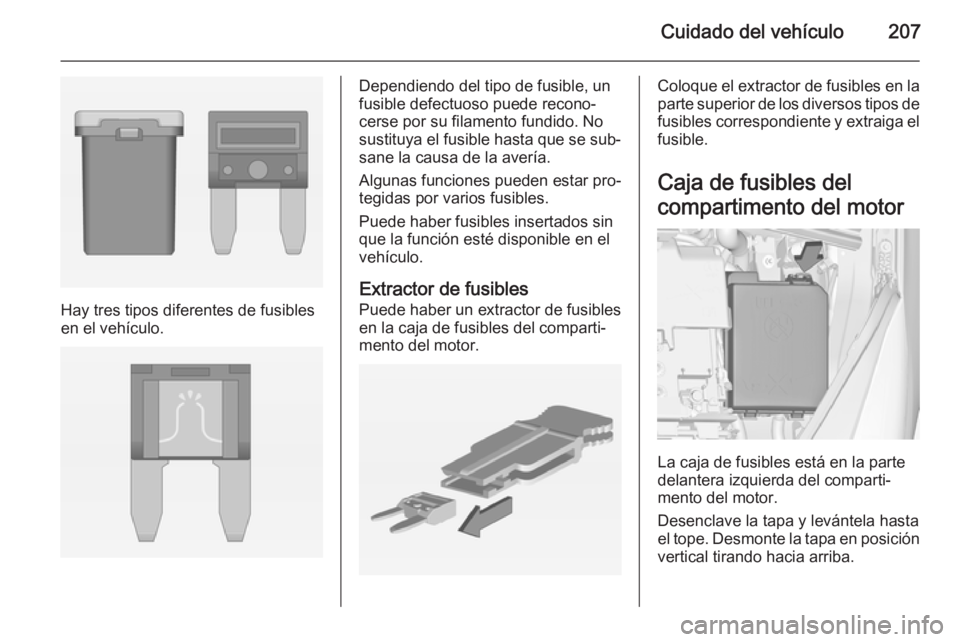

Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior de los diversos tipos de
fusibles correspondiente y extraiga el fusible.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.

208Cuidado del vehículo
N.ºCircuito1Módulo de interfaz del remolque2Interruptor del retrovisor exterior3Sensor de la batería4Módulo de control del chasis5ABS6Luz de circulación diurna
izquierda7–8Módulo de control del cambio9Módulo de control de la carro‐
cería10Módulo de interfaz del
remolque/TPMS/nivelación de
faros11Limpialuneta12Desempañador de la luneta13Luz de circulación diurna
derechaN.ºCircuito14Desempañador de los retrovi‐
sores15–16Módulo de control del chasis/Kit
de bomba17Retrovisor interior18Módulo de control del motor19Bomba de combustible20–21Bobina de la inyección22–23Sistema de inyección24Sistema lavaparabrisas25Sistema de iluminación26Módulo de control del motor27Válvula de desconexión del
calefactor28Módulo de control del motor
