Page 211 of 265

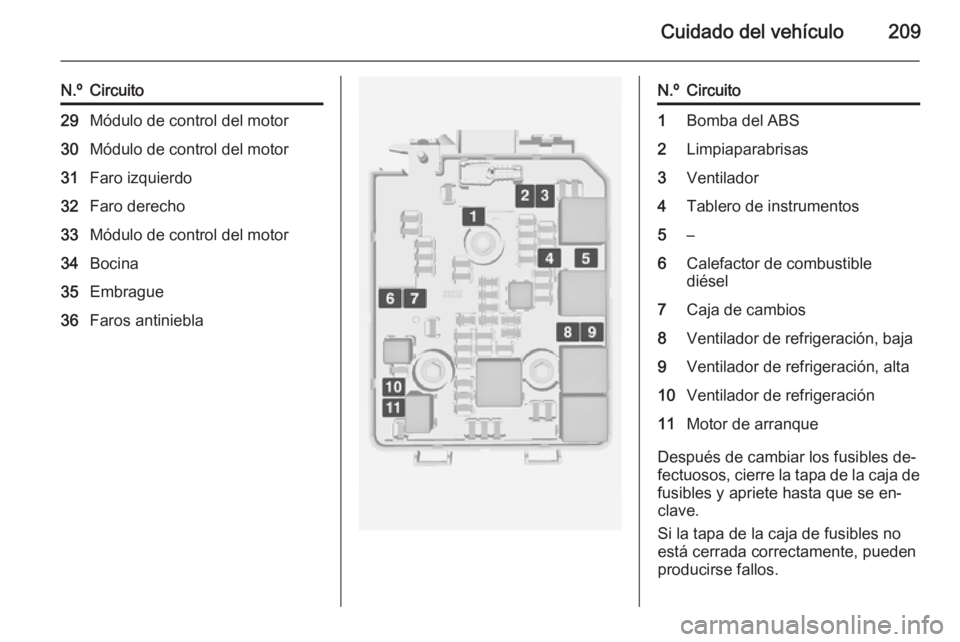

Cuidado del vehículo209
N.ºCircuito29Módulo de control del motor30Módulo de control del motor31Faro izquierdo32Faro derecho33Módulo de control del motor34Bocina35Embrague36Faros antinieblaN.ºCircuito1Bomba del ABS2Limpiaparabrisas3Ventilador4Tablero de instrumentos5–6Calefactor de combustible
diésel7Caja de cambios8Ventilador de refrigeración, baja9Ventilador de refrigeración, alta10Ventilador de refrigeración11Motor de arranque
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Page 212 of 265

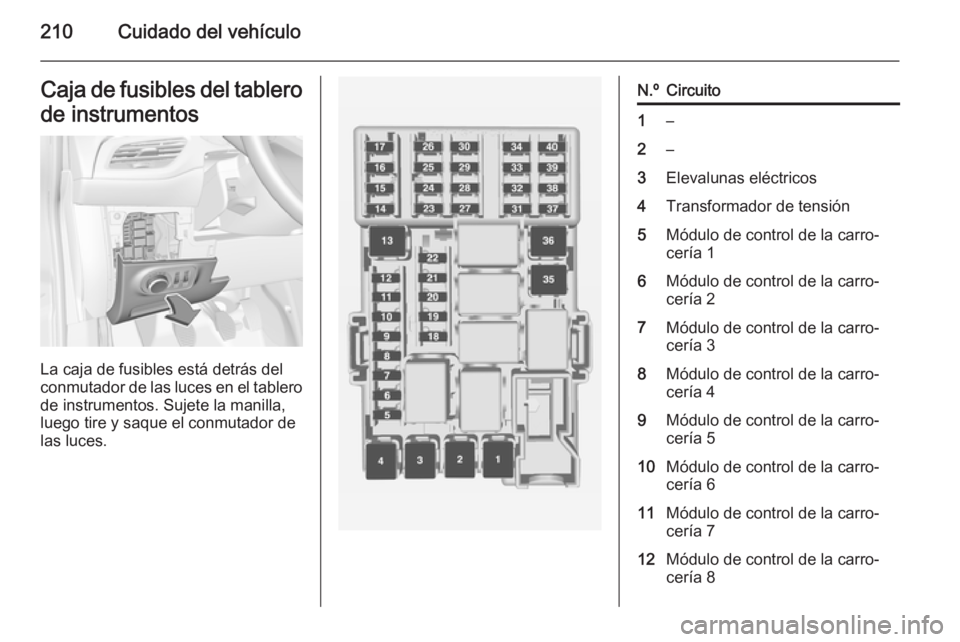

210Cuidado del vehículoCaja de fusibles del tablero
de instrumentos
La caja de fusibles está detrás del
conmutador de las luces en el tablero
de instrumentos. Sujete la manilla,
luego tire y saque el conmutador de
las luces.
N.ºCircuito1–2–3Elevalunas eléctricos4Transformador de tensión5Módulo de control de la carro‐
cería 16Módulo de control de la carro‐
cería 27Módulo de control de la carro‐
cería 38Módulo de control de la carro‐
cería 49Módulo de control de la carro‐
cería 510Módulo de control de la carro‐
cería 611Módulo de control de la carro‐
cería 712Módulo de control de la carro‐
cería 8
Page 213 of 265

Cuidado del vehículo211
N.ºCircuito13–14Portón trasero15Sistema de airbags16Conexión de diagnosis17El encendido18Sistema de aire acondicionado19Techo solar20Asistente de aparcamiento/
Sensor de lluvia/Cámara delan‐
tera21Interruptor del freno22Sistema de audio23Pantalla24–25Toma auxiliar26Tablero de instrumentos27Calefacción de asiento,
conductorN.ºCircuito28–29–30Tablero de instrumentos/Cale‐
facción del asiento/FlexDock31Bocina32Calefacción de asiento, acom‐
pañante33Volante térmico34–35Juego de reparación de neumá‐
ticos36–37Limpialuneta38Encendedor de cigarrillos39Elevalunas eléctricos/Techo
solar/Pantalla indicadora del
cambio automático40–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
En versiones con portabicicletas tra‐
sero o piso de carga doble, las herra‐
mientas se encuentran junto con la
argolla de remolque y el juego de re‐
paración de neumáticos en el lado
derecho del compartimento de carga
detrás de una cubierta.
Page 214 of 265

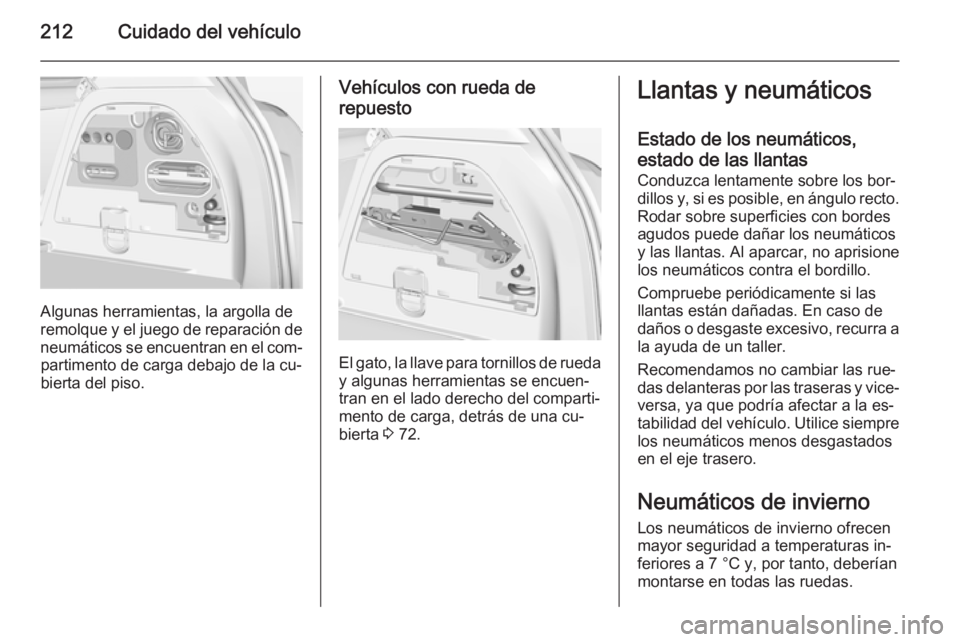

212Cuidado del vehículo
Algunas herramientas, la argolla de
remolque y el juego de reparación de neumáticos se encuentran en el com‐partimento de carga debajo de la cu‐
bierta del piso.
Vehículos con rueda de
repuesto
El gato, la llave para tornillos de rueda
y algunas herramientas se encuen‐
tran en el lado derecho del comparti‐
mento de carga, detrás de una cu‐
bierta 3 72.
Llantas y neumáticos
Estado de los neumáticos,
estado de las llantas
Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Recomendamos no cambiar las rue‐
das delanteras por las traseras y vice‐
versa, ya que podría afectar a la es‐
tabilidad del vehículo. Utilice siempre los neumáticos menos desgastados
en el eje trasero.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
Page 215 of 265

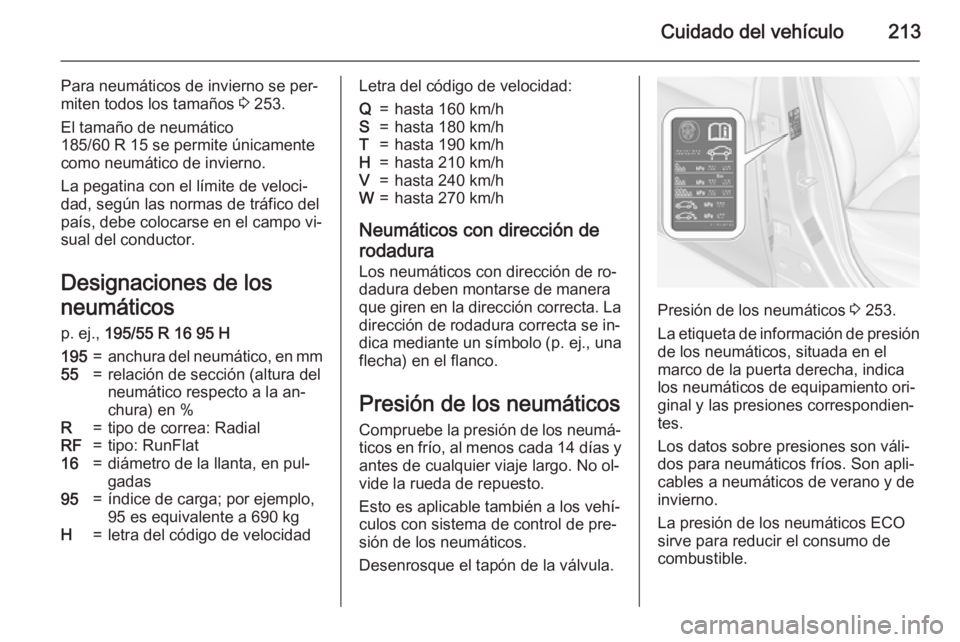

Cuidado del vehículo213
Para neumáticos de invierno se per‐
miten todos los tamaños 3 253.
El tamaño de neumático
185/60 R 15 se permite únicamente
como neumático de invierno.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.
Designaciones de los
neumáticos p. ej., 195/55 R 16 95 H195=anchura del neumático, en mm55=relación de sección (altura del
neumático respecto a la an‐
chura) en %R=tipo de correa: RadialRF=tipo: RunFlat16=diámetro de la llanta, en pul‐
gadas95=índice de carga; por ejemplo,
95 es equivalente a 690 kgH=letra del código de velocidadLetra del código de velocidad:Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se in‐
dica mediante un símbolo ( p. ej., una
flecha) en el flanco.
Presión de los neumáticos Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐
vide la rueda de repuesto.
Esto es aplicable también a los vehí‐ culos con sistema de control de pre‐
sión de los neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 253.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta derecha, indica
los neumáticos de equipamiento ori‐
ginal y las presiones correspondien‐
tes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐cables a neumáticos de verano y deinvierno.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Page 216 of 265

214Cuidado del vehículo
Una presión de los neumáticos inco‐rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de
presión de los neumáticos, siga el
procedimiento siguiente:
■ Identifique el código de identifica‐ ción del motor. Datos del motor
3 246.
■ Identifique el neumático respectivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 253.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido. Después de ajustar la
presión de los neumáticos conecte el
encendido y seleccione el ajuste re‐
levante en la página Carga de los
neumáticos en el centro de informa‐
ción del conductor 3 97.
Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos (TPMS) comprueba la presión de los cuatro neumáticos una
vez al minuto, cuando la velocidad del
vehículo supera un determinado lí‐
mite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Page 217 of 265

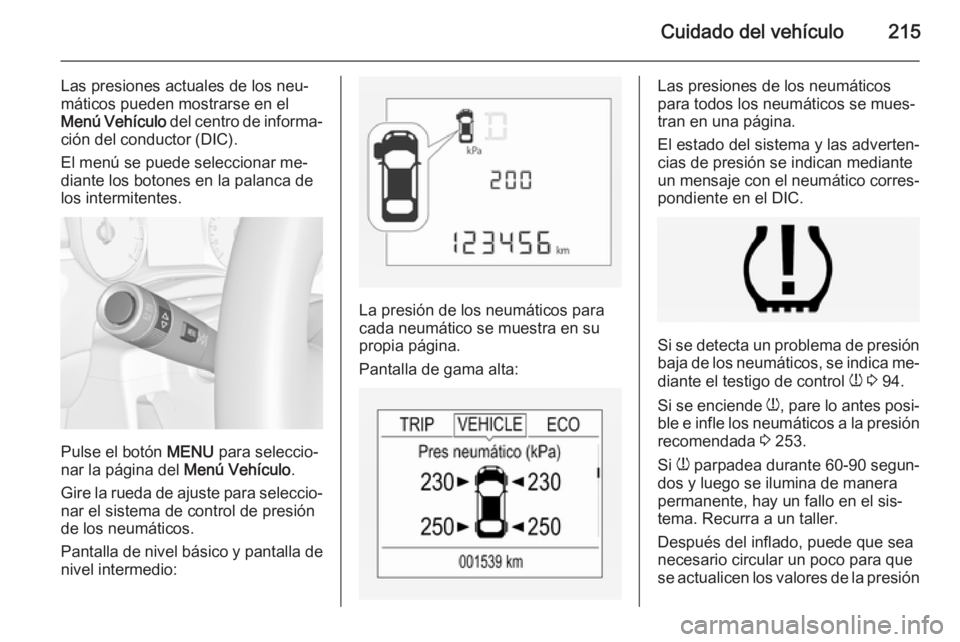

Cuidado del vehículo215
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú Vehículo del centro de informa‐
ción del conductor (DIC).
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.
Pulse el botón MENU para seleccio‐
nar la página del Menú Vehículo.
Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
Pantalla de nivel básico y pantalla de nivel intermedio:
La presión de los neumáticos para
cada neumático se muestra en su propia página.
Pantalla de gama alta:
Las presiones de los neumáticos
para todos los neumáticos se mues‐
tran en una página.
El estado del sistema y las adverten‐
cias de presión se indican mediante
un mensaje con el neumático corres‐
pondiente en el DIC.
Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 94.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 253.
Si w parpadea durante 60-90 segun‐
dos y luego se ilumina de manera permanente, hay un fallo en el sis‐
tema. Recurra a un taller.
Después del inflado, puede que sea
necesario circular un poco para que
se actualicen los valores de la presión
Page 218 of 265

216Cuidado del vehículo
de los neumáticos en el DIC. Duranteese tiempo, es posible que se ilu‐
mine w.
Si el testigo w se enciende con tem‐
peraturas bajas y luego se apaga
después de conducir, podría indicar
un problema de presión baja. Com‐
probar la presión de los neumáticos.
Mensajes del vehículo 3 105.
Si hay que reducir o aumentar la pre‐
sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
La rueda de repuesto o la rueda de emergencia no está equipada consensor de presión. El sistema de con‐ trol de presión de los neumáticos no
funciona para este tipo de neumáti‐
cos. Se enciende el testigo de control
w . El sistema sigue funcionando para
los otros tres neumáticos.El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐ bricante.
Los sistemas de radio externos con
gran potencia pueden perturbar el funcionamiento del sistema de con‐trol de la presión de los neumáticos.
Cada vez que se sustituyan neumáti‐
cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso del sensor atornillado, sustituya el nú‐
cleo de la válvula y el anillo de se‐
llado. En el caso del sensor con pin‐
zas; sustituya el vástago de válvula
completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐ máticos o el cuadro de presiones de
los neumáticos 3 253 y seleccione el
ajuste correspondiente en el menú
Carga neumáticos del DIC, Menú
Vehículo 3 97.Pantalla de nivel básico y pantalla de
nivel intermedio:
Seleccione
■ LO para presión de confort hasta
tres personas
■ ECO para presión Eco hasta
tres personas
■ Hi para carga completa
Pantalla de gama alta:
Page 219 of 265

Cuidado del vehículo217
Seleccione■ Ligera para presión de confort
hasta tres personas
■ Eco para presión Eco hasta
tres personas
■ Max para carga completa
Proceso de emparejamiento de los sensores del TPMS
Cada sensor del TPMS tiene un có‐
digo de identificación único. El código de identificación se debe correspon‐
der con la posición de la nueva rueda
después de girar las ruedas o inter‐
cambiar el juego completo de rueda o
se han sustituido más sensores de
TPMS. Asimismo, el proceso de em‐
parejamiento de los sensores del
TPMS debería realizarse después de sustituir el neumático de repuesto por una rueda de carretera con el sensor
del TPMS.
El testigo de avería y el mensaje o código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje del TPMS, en el siguiente or‐
den: rueda delantera del lado iz‐
quierdo, rueda delantera del lado de‐ recho, rueda trasera del lado derecho
y rueda trasera del lado izquierdo. La luz del intermitente en la posición de
activado actual se ilumina hasta que
el sensor se empareja.
Consulte con su taller para revisarlo
o para comprar una herramienta de aprendizaje. Hay un plazo de
dos minutos para emparejar la pri‐ mera posición de rueda y de
cinco minutos en total para las cuatro
posiciones. Si tarda más, el proceso
de emparejamiento se cancela y hay
que volver a empezar.El proceso de emparejamiento de los sensores del TPMS es el siguiente:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido.
3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.
En vehículos con cambio manual automatizado: mueva y mantenga
la palanca selectora durante
cinco segundos en la posición N
hasta que se muestre P en el DIC.
P indica que se puede iniciar el
proceso de ajuste del sensor del
TPMS.
4. Utilice el botón MENU en la pa‐
lanca de los intermitentes para
seleccionar el Menú Vehículo en
el DIC.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
Pantalla de nivel básico y pantalla
de nivel intermedio:
Page 220 of 265

218Cuidado del vehículo
Pantalla de gama alta:
6. Mantenga pulsado el botónSET/CLR para empezar el pro‐
ceso de emparejamiento de los
sensores. Debería aparecer un
mensaje solicitando la aceptación
del proceso.
7. Pulse de nuevo el botón SET/CLR para confirmar la selec‐
ción. La bocina suena dos veces para indicar que el receptor está
en modo de aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐
tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor del TPMS. Un to‐
que de la bocina confirma que el
código de identificación del sen‐
sor ha sido emparejado con esta
posición de la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 9.12. Continúe con la rueda trasera iz‐ quierda y repita el procedimiento
del paso 9. La bocina suena dos
veces para indicar que el código
de identificación del sensor ha
sido emparejado con la rueda tra‐
sera izquierda y que el proceso de emparejamiento de los sensores
del TPMS ya no está activo.
13. Desconecte el encendido.
14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 97.
Dependencia de la temperatura
La presión de los neumáticos de‐ pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los neumáticos.
