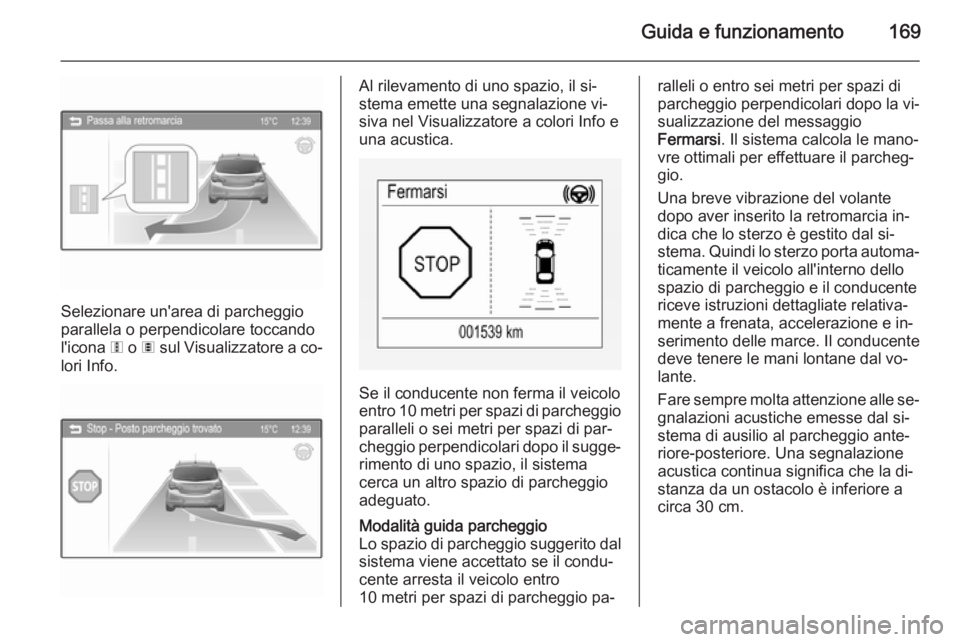

Guida e funzionamento169
Selezionare un'area di parcheggio
parallela o perpendicolare toccando
l'icona 6 o 7 sul Visualizzatore a co‐
lori Info.
Al rilevamento di uno spazio, il si‐
stema emette una segnalazione vi‐ siva nel Visualizzatore a colori Info euna acustica.
Se il conducente non ferma il veicolo
entro 10 metri per spazi di parcheggio
paralleli o sei metri per spazi di par‐
cheggio perpendicolari dopo il sugge‐ rimento di uno spazio, il sistema
cerca un altro spazio di parcheggio
adeguato.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro
10 metri per spazi di parcheggio pa‐ralleli o entro sei metri per spazi di
parcheggio perpendicolari dopo la vi‐
sualizzazione del messaggio
Fermarsi . Il sistema calcola le mano‐
vre ottimali per effettuare il parcheg‐
gio.
Una breve vibrazione del volante
dopo aver inserito la retromarcia in‐
dica che lo sterzo è gestito dal si‐
stema. Quindi lo sterzo porta automa‐ ticamente il veicolo all'interno dello
spazio di parcheggio e il conducente
riceve istruzioni dettagliate relativa‐
mente a frenata, accelerazione e in‐
serimento delle marce. Il conducente
deve tenere le mani lontane dal vo‐
lante.
Fare sempre molta attenzione alle se‐
gnalazioni acustiche emesse dal si‐
stema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua significa che la di‐
stanza da un ostacolo è inferiore a
circa 30 cm.

170Guida e funzionamento

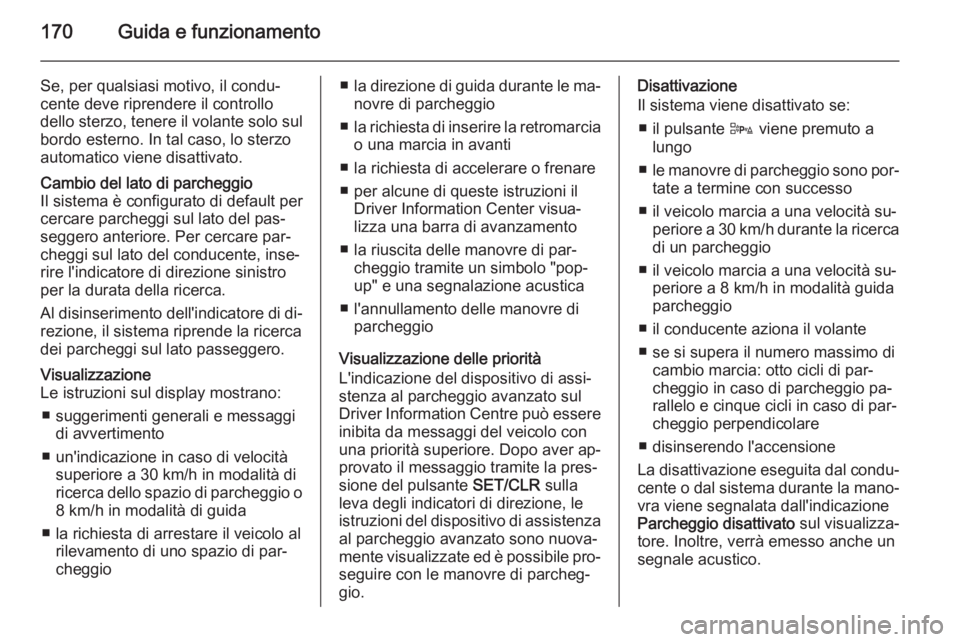

Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Cambio del lato di parcheggio
Il sistema è configurato di default per
cercare parcheggi sul lato del pas‐
seggero anteriore. Per cercare par‐
cheggi sul lato del conducente, inse‐
rire l'indicatore di direzione sinistro
per la durata della ricerca.
Al disinserimento dell'indicatore di di‐ rezione, il sistema riprende la ricerca
dei parcheggi sul lato passeggero.Visualizzazione
Le istruzioni sul display mostrano:
■ suggerimenti generali e messaggi di avvertimento
■ un'indicazione in caso di velocità superiore a 30 km/h in modalità di
ricerca dello spazio di parcheggio o 8 km/h in modalità di guida
■ la richiesta di arrestare il veicolo al rilevamento di uno spazio di par‐
cheggio■ la direzione di guida durante le ma‐
novre di parcheggio
■ la richiesta di inserire la retromarcia
o una marcia in avanti
■ la richiesta di accelerare o frenare
■ per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento
■ la riuscita delle manovre di par‐ cheggio tramite un simbolo "pop-
up" e una segnalazione acustica
■ l'annullamento delle manovre di parcheggio
Visualizzazione delle priorità
L'indicazione del dispositivo di assi‐ stenza al parcheggio avanzato sul
Driver Information Centre può essere
inibita da messaggi del veicolo con
una priorità superiore. Dopo aver ap‐
provato il messaggio tramite la pres‐
sione del pulsante SET/CLR sulla
leva degli indicatori di direzione, le
istruzioni del dispositivo di assistenza al parcheggio avanzato sono nuova‐
mente visualizzate ed è possibile pro‐
seguire con le manovre di parcheg‐
gio.Disattivazione
Il sistema viene disattivato se:
■ il pulsante D viene premuto a
lungo
■ le manovre di parcheggio sono por‐
tate a termine con successo
■ il veicolo marcia a una velocità su‐ periore a 30 km/h durante la ricerca
di un parcheggio
■ il veicolo marcia a una velocità su‐ periore a 8 km/h in modalità guida
parcheggio
■ il conducente aziona il volante
■ se si supera il numero massimo di cambio marcia: otto cicli di par‐
cheggio in caso di parcheggio pa‐
rallelo e cinque cicli in caso di par‐
cheggio perpendicolare
■ disinserendo l'accensione
La disattivazione eseguita dal condu‐ cente o dal sistema durante la mano‐vra viene segnalata dall'indicazione
Parcheggio disattivato sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.

Guida e funzionamento171

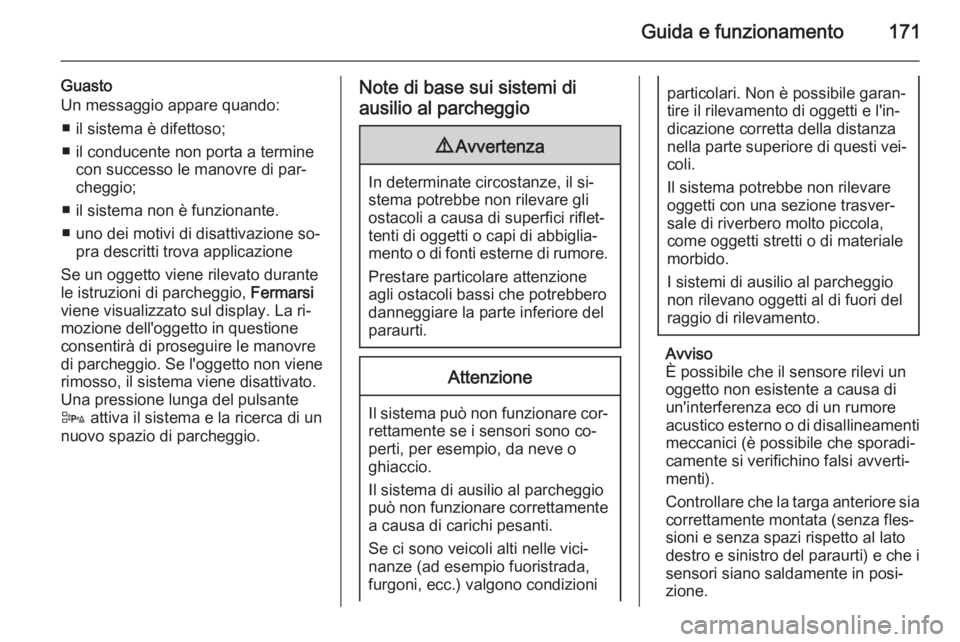

Guasto
Un messaggio appare quando:
■ il sistema è difettoso;
■ il conducente non porta a termine con successo le manovre di par‐
cheggio;
■ il sistema non è funzionante.
■ uno dei motivi di disattivazione so‐ pra descritti trova applicazione
Se un oggetto viene rilevato durante le istruzioni di parcheggio, Fermarsi
viene visualizzato sul display. La ri‐
mozione dell'oggetto in questione
consentirà di proseguire le manovre
di parcheggio. Se l'oggetto non viene
rimosso, il sistema viene disattivato.
Una pressione lunga del pulsante
D attiva il sistema e la ricerca di un
nuovo spazio di parcheggio.Note di base sui sistemi di
ausilio al parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare cor‐ rettamente se i sensori sono co‐
perti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi vei‐
coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato destro e sinistro del paraurti) e che i sensori siano saldamente in posi‐
zione.

172Guida e funzionamento

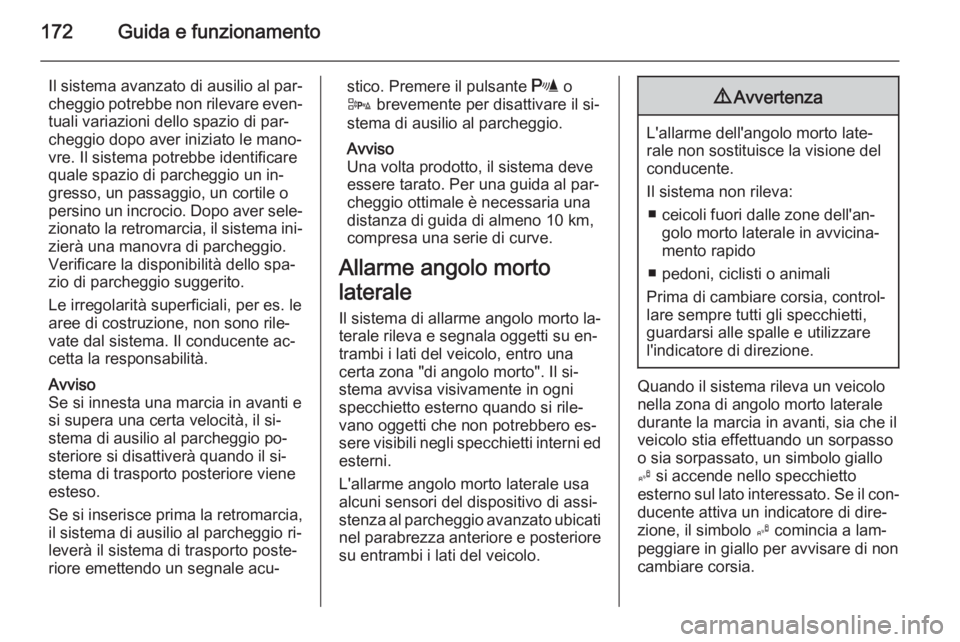

Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐ tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre. Il sistema potrebbe identificare
quale spazio di parcheggio un in‐
gresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐ zionato la retromarcia, il sistema ini‐
zierà una manovra di parcheggio.
Verificare la disponibilità dello spa‐
zio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente ac‐
cetta la responsabilità.
Avviso
Se si innesta una marcia in avanti e
si supera una certa velocità, il si‐
stema di ausilio al parcheggio po‐
steriore si disattiverà quando il si‐ stema di trasporto posteriore viene
esteso.
Se si inserisce prima la retromarcia, il sistema di ausilio al parcheggio ri‐
leverà il sistema di trasporto poste‐
riore emettendo un segnale acu‐stico. Premere il pulsante r o
D brevemente per disattivare il si‐
stema di ausilio al parcheggio.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al par‐
cheggio ottimale è necessaria una
distanza di guida di almeno 10 km,
compresa una serie di curve.
Allarme angolo morto
laterale
Il sistema di allarme angolo morto la‐
terale rileva e segnala oggetti su en‐
trambi i lati del veicolo, entro una
certa zona "di angolo morto". Il si‐
stema avvisa visivamente in ogni
specchietto esterno quando si rile‐ vano oggetti che non potrebbero es‐sere visibili negli specchietti interni ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva: ■ ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐
mento rapido
■ pedoni, ciclisti o animali
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il con‐
ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a lam‐
peggiare in giallo per avvisare di non cambiare corsia.

Guida e funzionamento173

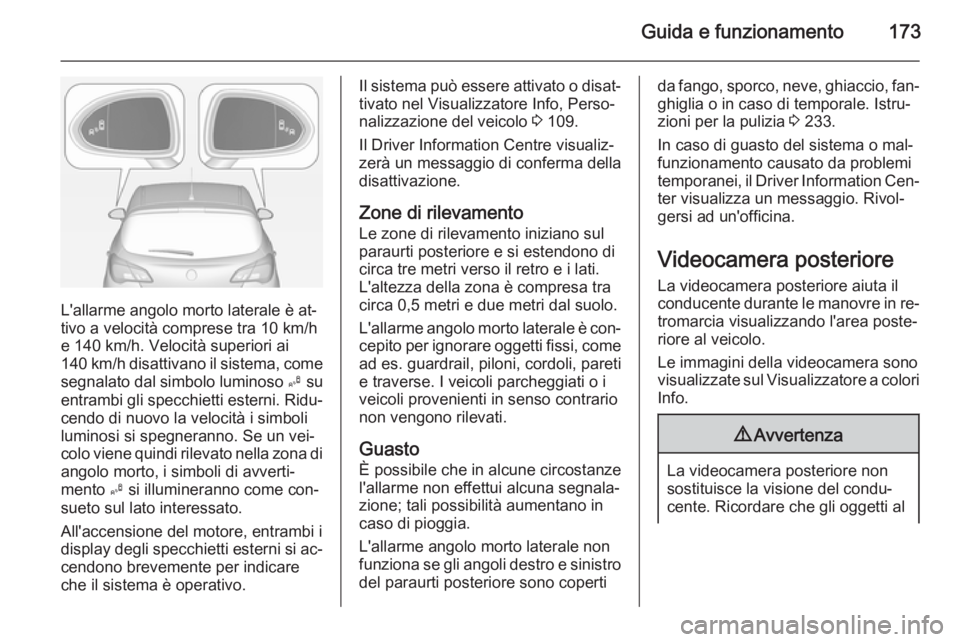

L'allarme angolo morto laterale è at‐
tivo a velocità comprese tra 10 km/h
e 140 km/h. Velocità superiori ai
140 km/h disattivano il sistema, come
segnalato dal simbolo luminoso B su
entrambi gli specchietti esterni. Ridu‐
cendo di nuovo la velocità i simboli
luminosi si spegneranno. Se un vei‐
colo viene quindi rilevato nella zona di
angolo morto, i simboli di avverti‐
mento B si illumineranno come con‐
sueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si ac‐ cendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info, Perso‐
nalizzazione del veicolo 3 109.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa tre metri verso il retro e i lati.
L'altezza della zona è compresa tra
circa 0,5 metri e due metri dal suolo.
L'allarme angolo morto laterale è con‐ cepito per ignorare oggetti fissi, come
ad es. guardrail, piloni, cordoli, pareti
e traverse. I veicoli parcheggiati o i
veicoli provenienti in senso contrario
non vengono rilevati.
Guasto
È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro
del paraurti posteriore sono copertida fango, sporco, neve, ghiaccio, fan‐ ghiglia o in caso di temporale. Istru‐
zioni per la pulizia 3 233.
In caso di guasto del sistema o mal‐ funzionamento causato da problemi
temporanei, il Driver Information Cen‐ ter visualizza un messaggio. Rivol‐
gersi ad un'officina.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in re‐ tromarcia visualizzando l'area poste‐riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori
Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al

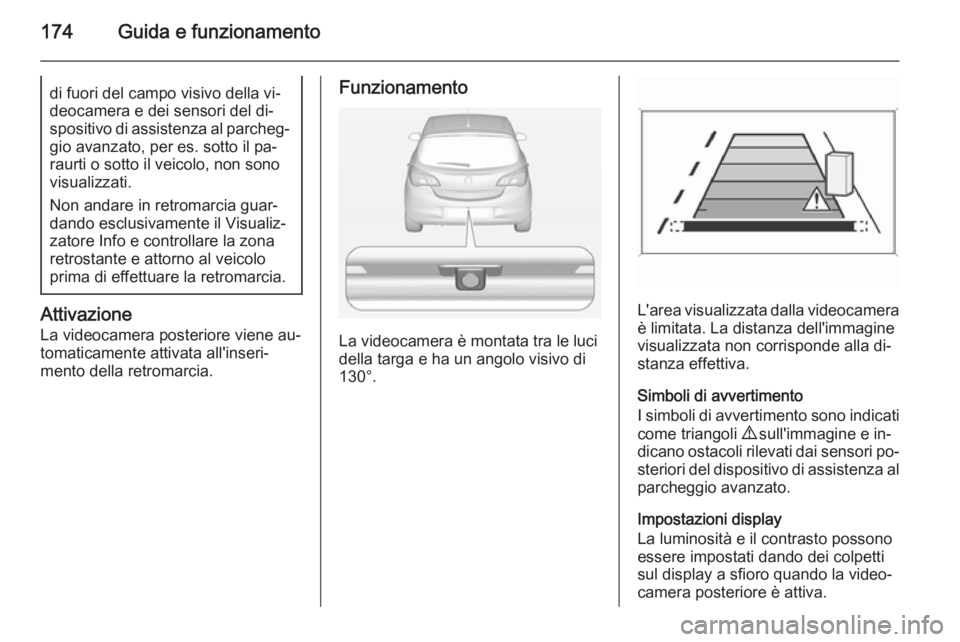

174Guida e funzionamentodi fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐
raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla di‐
stanza effettiva.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al
parcheggio avanzato.
Impostazioni display
La luminosità e il contrasto possono
essere impostati dando dei colpetti
sul display a sfioro quando la video‐
camera posteriore è attiva.

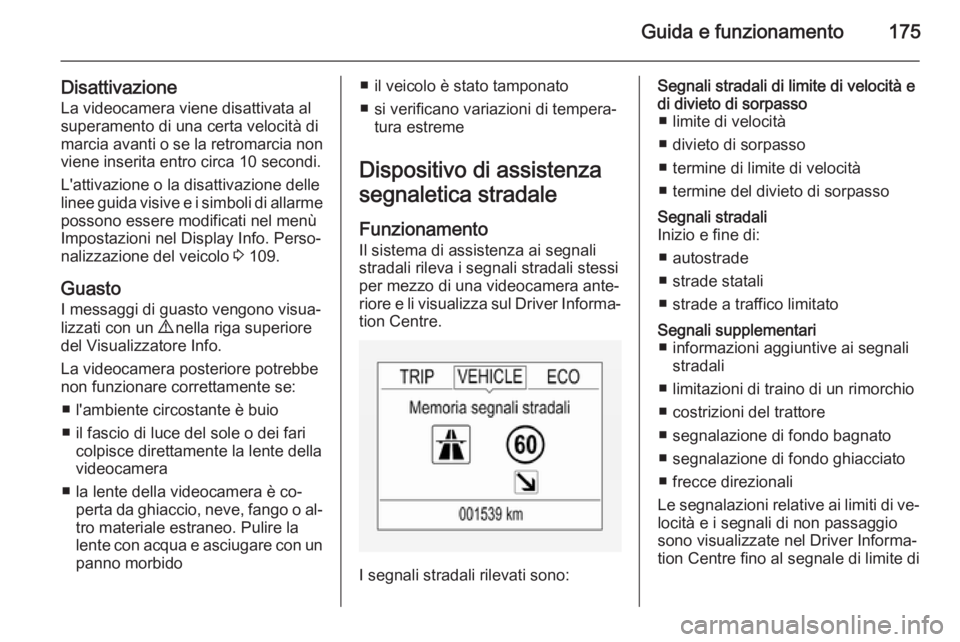

Guida e funzionamento175
DisattivazioneLa videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.
L'attivazione o la disattivazione delle
linee guida visive e i simboli di allarme
possono essere modificati nel menù
Impostazioni nel Display Info. Perso‐
nalizzazione del veicolo 3 109.
Guasto
I messaggi di guasto vengono visua‐ lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ l'ambiente circostante è buio
■ il fascio di luce del sole o dei fari colpisce direttamente la lente della
videocamera
■ la lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐tro materiale estraneo. Pulire la
lente con acqua e asciugare con un
panno morbido■ il veicolo è stato tamponato
■ si verificano variazioni di tempera‐ tura estreme
Dispositivo di assistenza
segnaletica stradale
Funzionamento Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐
riore e li visualizza sul Driver Informa‐ tion Centre.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ■ limite di velocità
■ divieto di sorpasso
■ termine di limite di velocità
■ termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
■ autostrade
■ strade statali
■ strade a traffico limitatoSegnali supplementari ■ informazioni aggiuntive ai segnali stradali
■ limitazioni di traino di un rimorchio ■ costrizioni del trattore
■ segnalazione di fondo bagnato
■ segnalazione di fondo ghiacciato
■ frecce direzionali
Le segnalazioni relative ai limiti di ve‐ locità e i segnali di non passaggio
sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di

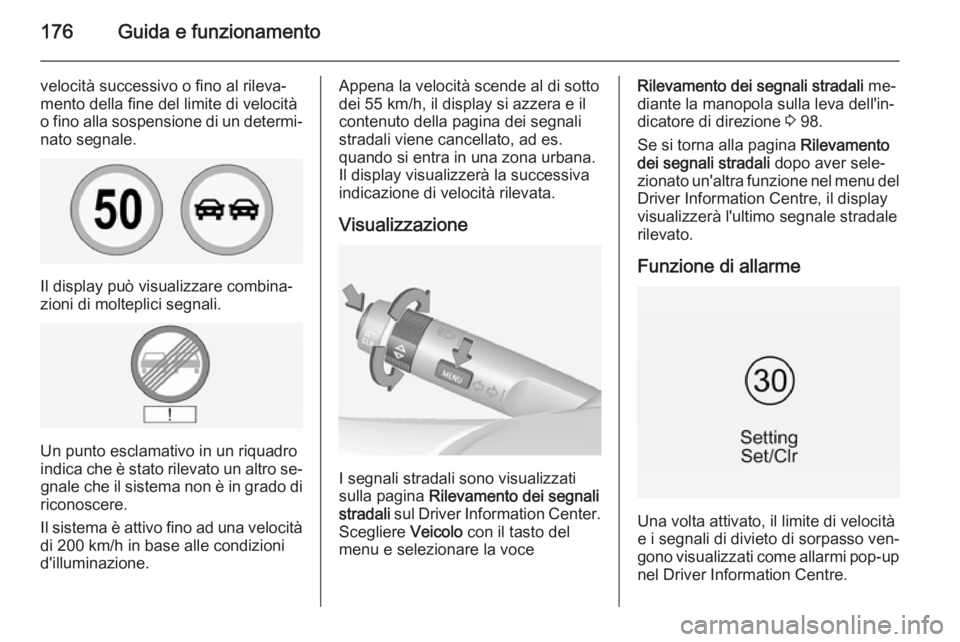

176Guida e funzionamento
velocità successivo o fino al rileva‐
mento della fine del limite di velocità
o fino alla sospensione di un determi‐ nato segnale.
Il display può visualizzare combina‐
zioni di molteplici segnali.
Un punto esclamativo in un riquadro
indica che è stato rilevato un altro se‐ gnale che il sistema non è in grado di
riconoscere.
Il sistema è attivo fino ad una velocità
di 200 km/h in base alle condizioni
d'illuminazione.
Appena la velocità scende al di sotto
dei 55 km/h, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato, ad es.
quando si entra in una zona urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.
Visualizzazione
I segnali stradali sono visualizzati
sulla pagina Rilevamento dei segnali
stradali sul Driver Information Center.
Scegliere Veicolo con il tasto del
menu e selezionare la voce
Rilevamento dei segnali stradali me‐
diante la manopola sulla leva dell'in‐ dicatore di direzione 3 98.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del
Driver Information Centre, il display
visualizzerà l'ultimo segnale stradale rilevato.
Funzione di allarme
Una volta attivato, il limite di velocità
e i segnali di divieto di sorpasso ven‐
gono visualizzati come allarmi pop-up nel Driver Information Centre.

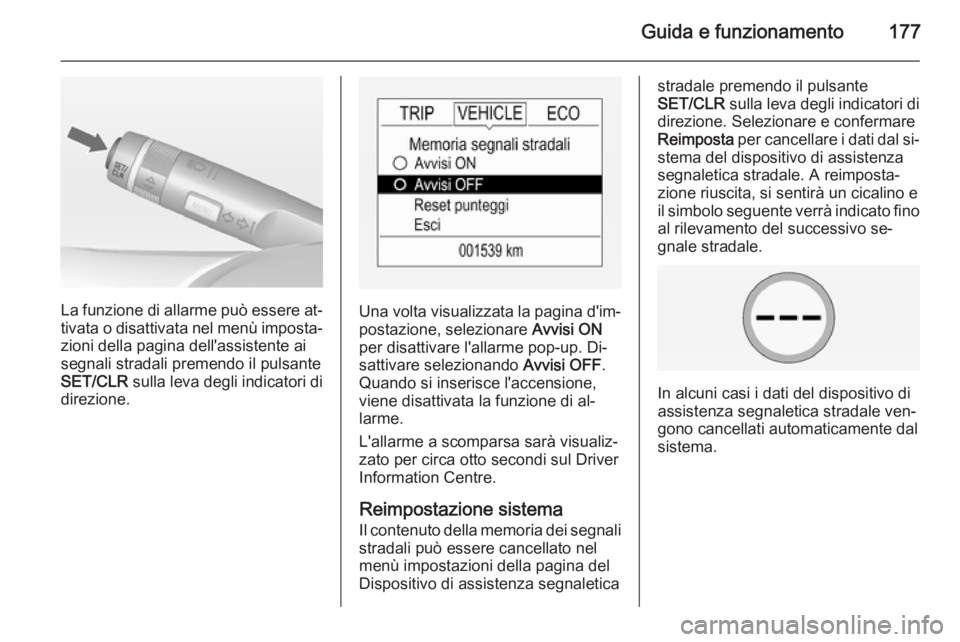

Guida e funzionamento177
La funzione di allarme può essere at‐
tivata o disattivata nel menù imposta‐ zioni della pagina dell'assistente ai
segnali stradali premendo il pulsante
SET/CLR sulla leva degli indicatori di
direzione.Una volta visualizzata la pagina d'im‐ postazione, selezionare Avvisi ON
per disattivare l'allarme pop-up. Di‐ sattivare selezionando Avvisi OFF.
Quando si inserisce l'accensione,
viene disattivata la funzione di al‐
larme.
L'allarme a scomparsa sarà visualiz‐
zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema Il contenuto della memoria dei segnalistradali può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale premendo il pulsante
SET/CLR sulla leva degli indicatori di
direzione. Selezionare e confermare
Reimposta per cancellare i dati dal si‐
stema del dispositivo di assistenza
segnaletica stradale. A reimposta‐
zione riuscita, si sentirà un cicalino e
il simbolo seguente verrà indicato fino
al rilevamento del successivo se‐
gnale stradale.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale ven‐
gono cancellati automaticamente dal
sistema.

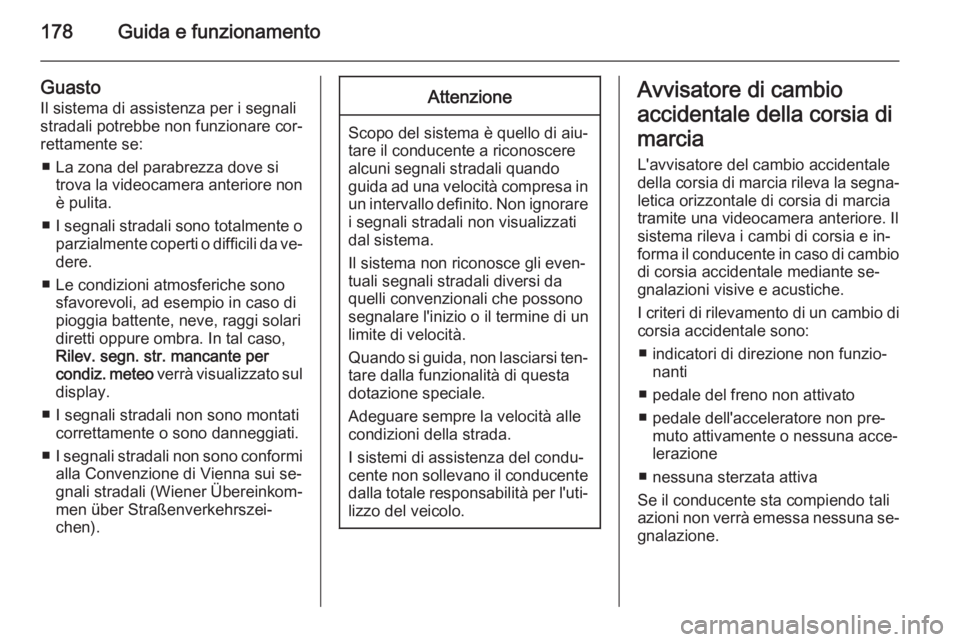

178Guida e funzionamento
Guasto
Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
■ La zona del parabrezza dove si trova la videocamera anteriore non
è pulita.
■ I segnali stradali sono totalmente o
parzialmente coperti o difficili da ve‐dere.
■ Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso di
pioggia battente, neve, raggi solari
diretti oppure ombra. In tal caso,
Rilev. segn. str. mancante per
condiz. meteo verrà visualizzato sul
display.
■ I segnali stradali non sono montati correttamente o sono danneggiati.
■ I segnali stradali non sono conformi
alla Convenzione di Vienna sui se‐
gnali stradali (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen).Attenzione
Scopo del sistema è quello di aiu‐
tare il conducente a riconoscere alcuni segnali stradali quando
guida ad una velocità compresa in un intervallo definito. Non ignorare
i segnali stradali non visualizzati
dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi ten‐ tare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia di
marcia L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐
letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e in‐
forma il conducente in caso di cambio
di corsia accidentale mediante se‐
gnalazioni visive e acustiche.
I criteri di rilevamento di un cambio di corsia accidentale sono:
■ indicatori di direzione non funzio‐ nanti
■ pedale del freno non attivato
■ pedale dell'acceleratore non pre‐ muto attivamente o nessuna acce‐
lerazione
■ nessuna sterzata attiva
Se il conducente sta compiendo tali azioni non verrà emessa nessuna se‐
gnalazione.
