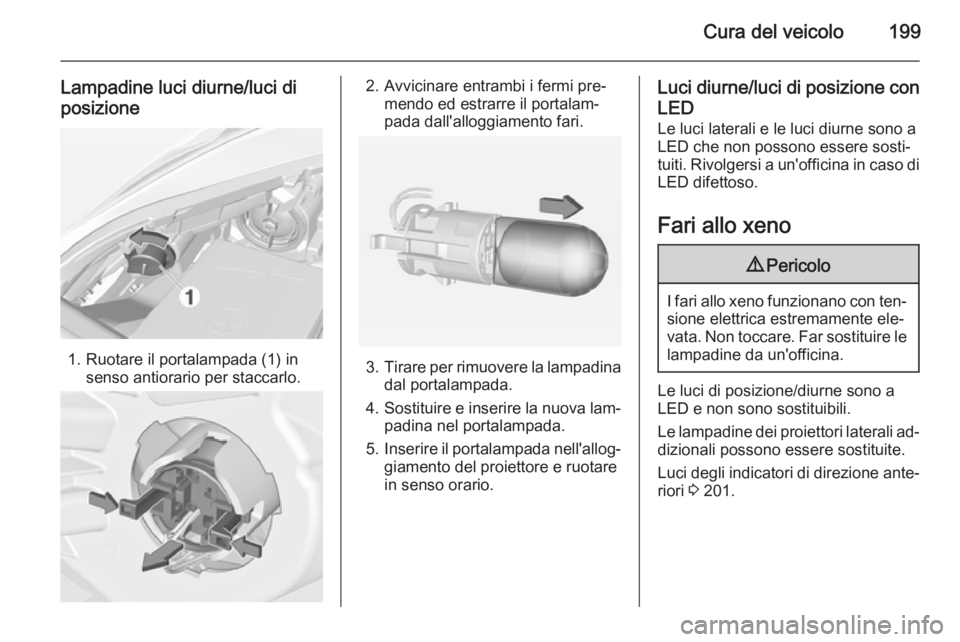

Cura del veicolo199
Lampadine luci diurne/luci di
posizione
1. Ruotare il portalampada (1) in senso antiorario per staccarlo.
2. Avvicinare entrambi i fermi pre‐mendo ed estrarre il portalam‐
pada dall'alloggiamento fari.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada.
5. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne/luci di posizione con
LED Le luci laterali e le luci diurne sono a
LED che non possono essere sosti‐
tuiti. Rivolgersi a un'officina in caso di LED difettoso.
Fari allo xeno9 Pericolo
I fari allo xeno funzionano con ten‐
sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
Le luci di posizione/diurne sono a
LED e non sono sostituibili.
Le lampadine dei proiettori laterali ad‐
dizionali possono essere sostituite.
Luci degli indicatori di direzione ante‐
riori 3 201.

200Cura del veicolo
Proiettori laterali addizionali
1. Ruotare il coperchio (3) in sensoantiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Rimuovere la lampadina dal con‐ nettore sbloccando e tirando.
4. Sostituire la lampadina. Collegare
ed inserire il portalampada con re‐ lativo connettore.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario per
fissarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

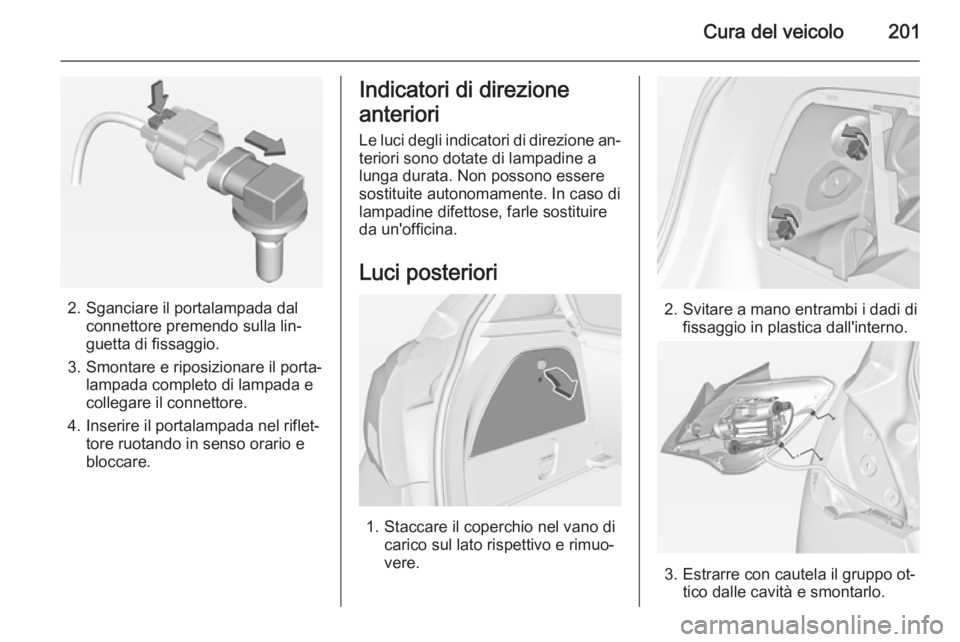

Cura del veicolo201
2. Sganciare il portalampada dalconnettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
Indicatori di direzione
anteriori
Le luci degli indicatori di direzione an‐ teriori sono dotate di lampadine a
lunga durata. Non possono essere
sostituite autonomamente. In caso di
lampadine difettose, farle sostituire
da un'officina.
Luci posteriori
1. Staccare il coperchio nel vano di carico sul lato rispettivo e rimuo‐
vere.
2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.

202Cura del veicolo
4.Premere le linguette di fissaggio e
rimuovere il portalampada dal
gruppo ottico.
5. Smontare e sostituire la lampa‐ dina spingendola leggermente nel
portalampada e ruotandola in
senso antiorario:
Luce posteriore/Luce dei freni 1
Luce dell'indicatore di direzione 2
6. Inserire e ruotare la lampada in senso orario nel gruppo ottico po‐steriore. Montare il gruppo ottico
con i perni di fissaggio nelle cavità
della carrozzeria e serrare i dadi
di fissaggio dall'interno del vano di carico.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia/retronebbia
La luce di retromarcia si trova sul
gruppo luci di destra nel portellone posteriore e la luce del retronebbia si trova sul gruppo luci di sinistra nel
portellone posteriore.
La descrizione per la sostituzione
delle lampadine è la stessa per en‐
trambe le luci.
1. Rimuovere la vite nel portellone posteriore.

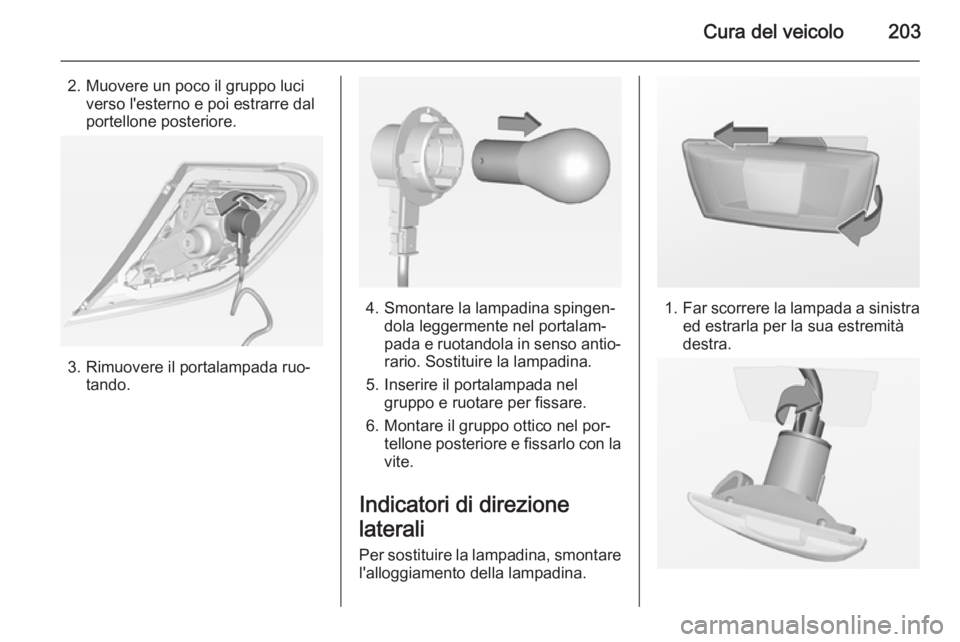

Cura del veicolo203
2. Muovere un poco il gruppo luciverso l'esterno e poi estrarre dal
portellone posteriore.
3. Rimuovere il portalampada ruo‐ tando.
4. Smontare la lampadina spingen‐dola leggermente nel portalam‐
pada e ruotandola in senso antio‐
rario. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare per fissare.
6. Montare il gruppo ottico nel por‐ tellone posteriore e fissarlo con lavite.
Indicatori di direzione
laterali
Per sostituire la lampadina, smontare l'alloggiamento della lampadina.1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.

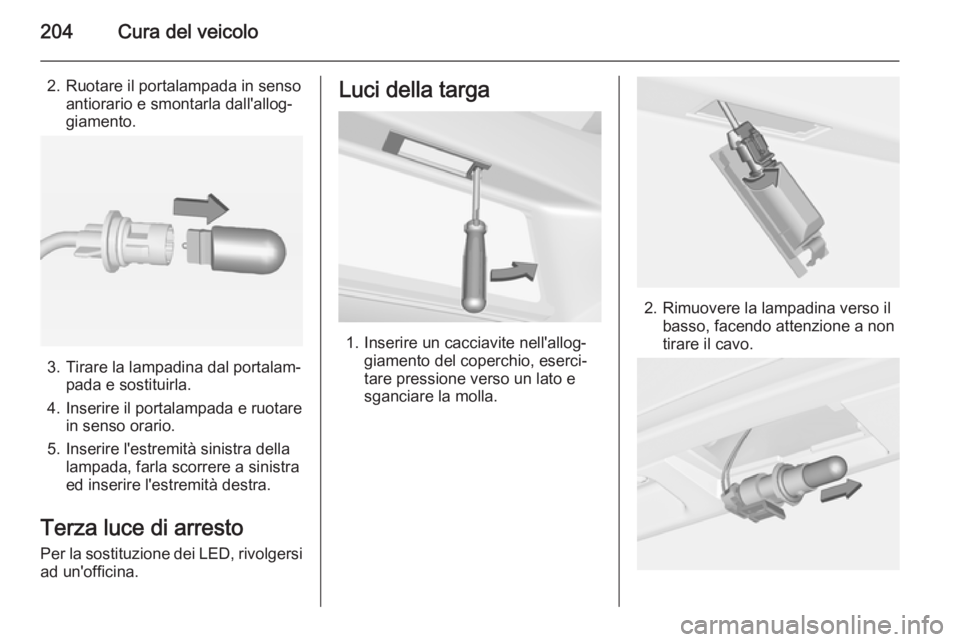

204Cura del veicolo
2. Ruotare il portalampada in sensoantiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

Cura del veicolo205
3. Smontare il portalampada dall'al‐loggiamento della lampada ruo‐
tando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce plafoniera Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐
tafusibili:
■ nel lato anteriore sinistro del vano motore,
■ nei veicoli con guida a sinistra die‐ tro l'interruttore dei fari oppure, nei
veicoli con guida a destra, dietro il
cassettino portaoggetti.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.

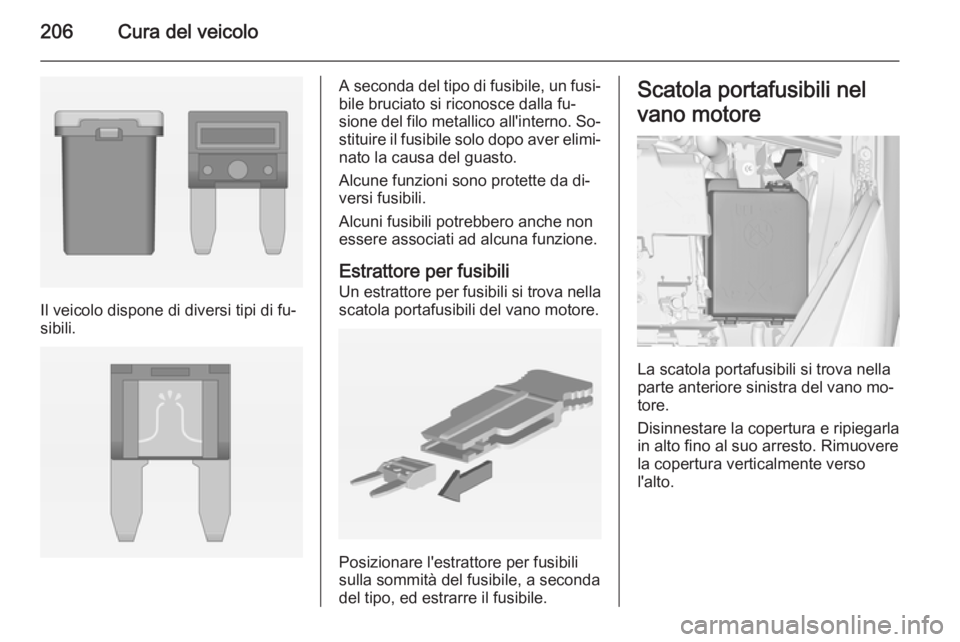

206Cura del veicolo
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

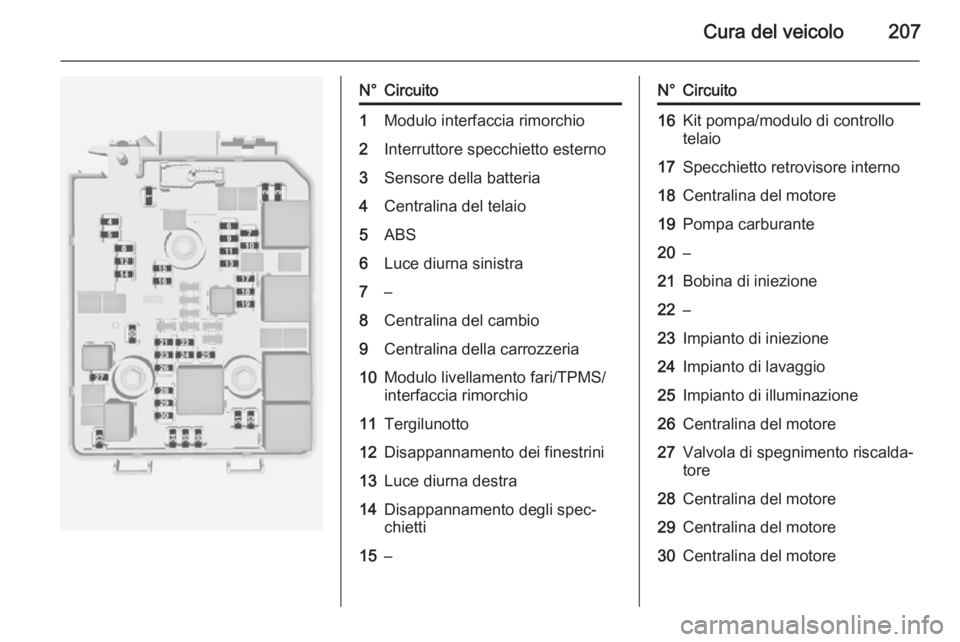

Cura del veicolo207
N°Circuito1Modulo interfaccia rimorchio2Interruttore specchietto esterno3Sensore della batteria4Centralina del telaio5ABS6Luce diurna sinistra7–8Centralina del cambio9Centralina della carrozzeria10Modulo livellamento fari/TPMS/
interfaccia rimorchio11Tergilunotto12Disappannamento dei finestrini13Luce diurna destra14Disappannamento degli spec‐
chietti15–N°Circuito16Kit pompa/modulo di controllo
telaio17Specchietto retrovisore interno18Centralina del motore19Pompa carburante20–21Bobina di iniezione22–23Impianto di iniezione24Impianto di lavaggio25Impianto di illuminazione26Centralina del motore27Valvola di spegnimento riscalda‐
tore28Centralina del motore29Centralina del motore30Centralina del motore

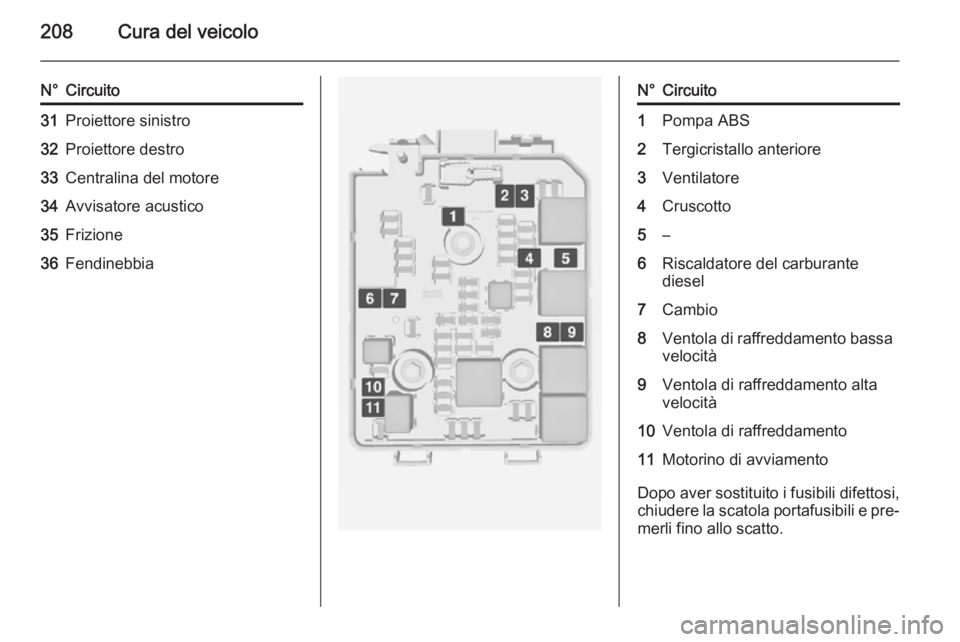

208Cura del veicolo
N°Circuito31Proiettore sinistro32Proiettore destro33Centralina del motore34Avvisatore acustico35Frizione36FendinebbiaN°Circuito1Pompa ABS2Tergicristallo anteriore3Ventilatore4Cruscotto5–6Riscaldatore del carburante
diesel7Cambio8Ventola di raffreddamento bassa velocità9Ventola di raffreddamento alta
velocità10Ventola di raffreddamento11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
