Soins du véhicule219
Après avoir gonflé les pneus, il se
peut que vous deviez rouler un peu
pour mettre à jour les valeurs de pres‐ sion des pneus dans le DIC. Pendant
tout ce temps, le symbole w s'allu‐
mer.
Si le symbole w s'allume à des tem‐
pératures plus basses et s'éteint
après la conduite, cela peut être un
signe d'une chute de la pression des
pneus. Vérifier la pression des pneus.
Messages du véhicule 3 107.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐ tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le
système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces pneus. Le témoin w s'al‐
lume. Le système reste opérationnel
pour les trois autres pneus.L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐ vent être utilisés.
Les systèmes radio externes à haute
puissance peuvent nuire au système
de surveillance de la pression des
pneus.
À chaque remplacement des pneus,
les capteurs du système de surveil‐
lance de la pression des pneus doi‐
vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser,
remplacer l'obus de valve et le joint d'étanchéité. Pour le capteur à cli‐pser, remplacer l'intégralité du corps
de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐ tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 256, puis sélectionner
le réglage correspondant dans lemenu Charge du pneu du centre d'in‐
formations du conducteur, Menu
véhicule 3 99.
Affichage de niveau de base et affi‐
chage de mi-niveau :
Sélectionner
■ LO (bas) pour une pression de con‐
fort jusqu'à trois personnes.
■ ECO pour une pression Eco jusqu'à
trois personnes.
■ Hi (haut) pour une pleine charge
Affichage de niveau supérieur :
Page 222 of 271

220Soins du véhicule
Sélectionner■ Léger pour une pression de confort
jusqu'à trois personnes.
■ Eco pour une pression Eco jusqu'à
trois personnes.
■ Max pour une pleine charge
Processus d'appariement de
capteur TPMS
Chaque capteur TPMS comporte un
code d'identification unique. Le code
d'identification doit être apparié à une nouvelle position de pneu/roue après
une permutation des roues ou un
échange du jeu de pneu complet et si
un ou plusieurs capteurs TPMS ont
été remplacés. Le processus d'appa‐
riement de capteur TPMS doit égale‐
ment être effectué après avoir rem‐
placé une roue de secours par une
roue de route contenant le capteur
TPMS.
Le témoin de dysfonctionnement et le message ou le code d'avertissement
doivent disparaître lors du cycle d'al‐
lumage suivant. Les capteurs sont
appariés aux positions de pneu/roue
au moyen d'un outil de réapprentis‐
sage de TPMS, dans l'ordre suivant :
roue avant gauche, roue avant droite,
roue arrière droite, roue arrière gau‐
che. Le clignotant de la position active actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter l'atelier pour un service ou
pour acheter un outil de réapprentis‐
sage. Il faut deux minutes pour appa‐
rier la première position de pneu/roue et cinq minutes en tout pour apparierles quatre positions de pneu/roue. Si
cela dure plus longtemps, le proces‐
sus de correspondance s'arrête et
doit être redémarré.Processus d'appariement de capteur
TPMS :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules dotés d’une
boîte de transmission automati‐
sée : déplacer et maintenir le le‐
vier sélecteur pendant
cinq secondes en positon N jus‐
qu'à ce que P soit affiché sur le
centre d'informations du conduc‐
teur. P indique que le processus
d'appariement des capteurs du
TPMS peut être démarré.
4. Utiliser le bouton MENU du levier
des clignotants pour sélectionner
Menu véhicule sur le centre d'in‐
formations du conducteur.
5. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
Affichage de niveau de base et af‐
fichage de mi-niveau :
Page 223 of 271

Soins du véhicule221
Affichage de niveau supérieur :
6. Appuyer sur le bouton SET/CLR
pour lancer le processus d'appa‐
riement de capteur. Un message
demandant d'accepter le proces‐
sus doit s'afficher.
7. Appuyer à nouveau sur le bouton SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Ensuite, appuyer
sur le bouton pour activer le cap‐
teur TPMS. Un signal de l'avertis‐ seur sonore confirme que le code
d'identification du capteur corres‐
pond à cette position de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.12. Passer à la roue arrière du côté gauche et répéter la procédure del'étape 9. L'avertisseur sonore re‐
tentit deux fois pour indiquer que le code d'identification du capteur a été apparié à la roue arrière du
côté gauche et que le processus
d'appariement des capteurs du
système TPMS n'est plus actif.
13. Couper le contact.
14. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette de
pression des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 99.
Importance de la température La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent.
La valeur de la pression de gonflage
affichée au DIC indique la pression de
gonflage réelle. Il est dès lors impor‐
tant de vérifier la pression de gon‐
flage quand les pneus sont froids.
Page 224 of 271

222Soins du véhiculeProfondeur de sculpturesContrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les six ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de
pneus autre que celle montée d'ori‐
gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐ tronique ainsi que la pression de gon‐flage nominale et procéder à d'autres
modifications du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.Avertissement
Lors de la conversion en roues
14" , la garde au sol est réduite. Ce
point doit être pris en compte lors
du passage d'obstacles.
9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Page 225 of 271

Soins du véhicule223
Jantes en acier : Si des écrous de
blocage de roue sont utilisés, ne pas
poser d'enjoliveur.

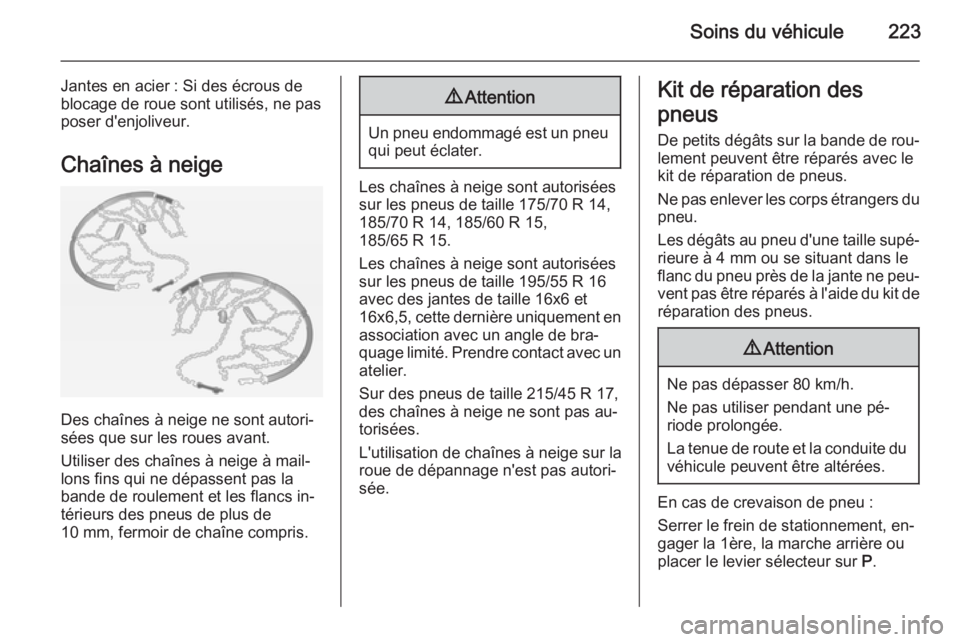

Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs in‐
térieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige sont autorisées
sur les pneus de taille 175/70 R 14,
185/70 R 14, 185/60 R 15,
185/65 R 15.
Les chaînes à neige sont autorisées
sur les pneus de taille 195/55 R 16
avec des jantes de taille 16x6 et
16x6,5, cette dernière uniquement en association avec un angle de bra‐
quage limité. Prendre contact avec un atelier.
Sur des pneus de taille 215/45 R 17,
des chaînes à neige ne sont pas au‐ torisées.
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des
pneus De petits dégâts sur la bande de rou‐
lement peuvent être réparés avec le
kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐ rieure à 4 mm ou se situant dans le
flanc du pneu près de la jante ne peu‐
vent pas être réparés à l'aide du kit de
réparation des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une pé‐
riode prolongée.
La tenue de route et la conduite du véhicule peuvent être altérées.
En cas de crevaison de pneu :
Serrer le frein de stationnement, en‐
gager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Page 226 of 271

224Soins du véhicule

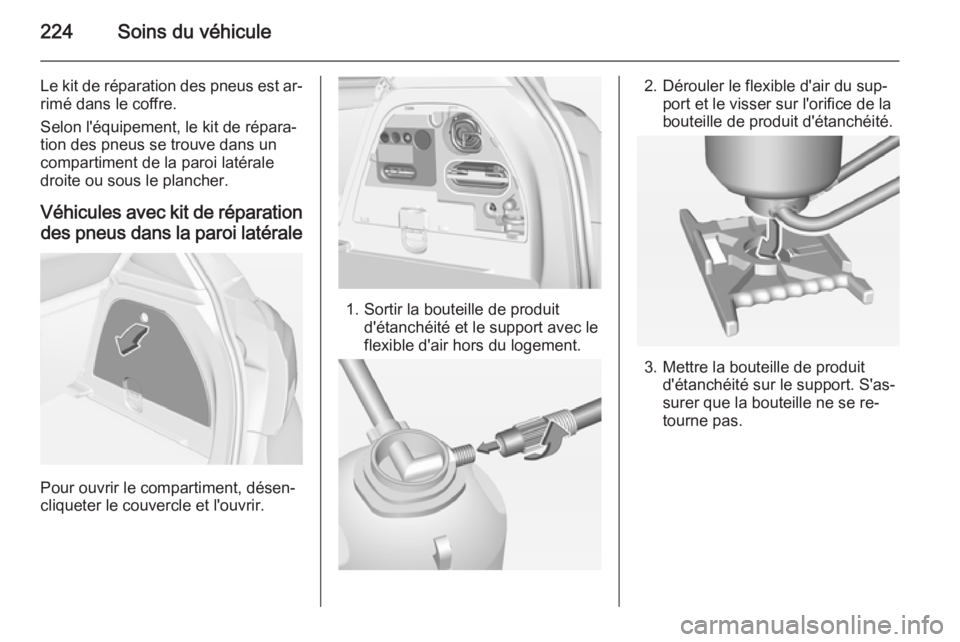

Le kit de réparation des pneus est ar‐rimé dans le coffre.
Selon l'équipement, le kit de répara‐
tion des pneus se trouve dans un
compartiment de la paroi latérale
droite ou sous le plancher.
Véhicules avec kit de réparation des pneus dans la paroi latérale
Pour ouvrir le compartiment, désen‐
cliqueter le couvercle et l'ouvrir.
1. Sortir la bouteille de produit d'étanchéité et le support avec leflexible d'air hors du logement.
2. Dérouler le flexible d'air du sup‐ port et le visser sur l'orifice de la
bouteille de produit d'étanchéité.
3. Mettre la bouteille de produit d'étanchéité sur le support. S'as‐
surer que la bouteille ne se re‐
tourne pas.
Page 227 of 271

Soins du véhicule225

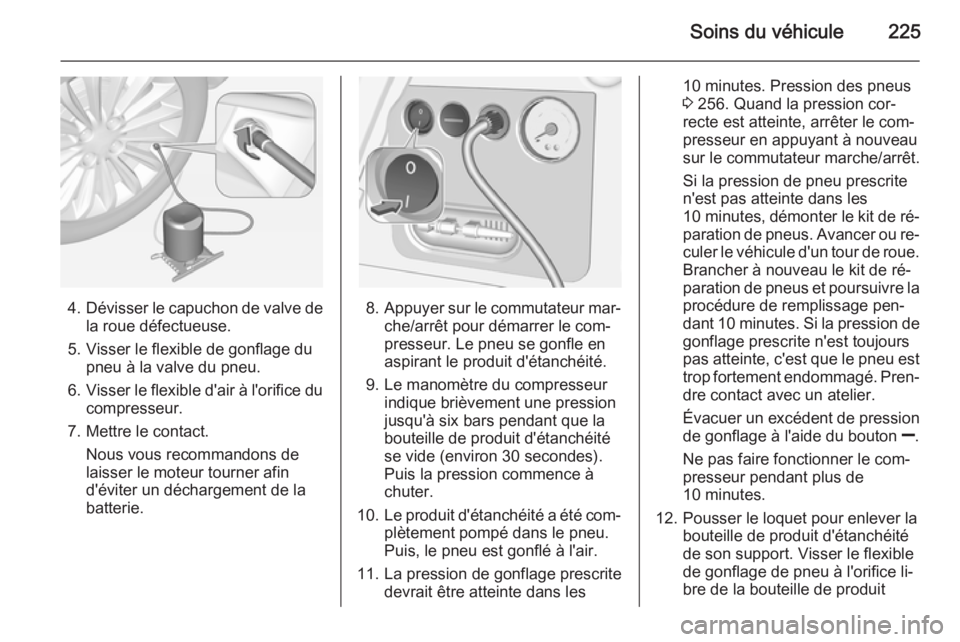

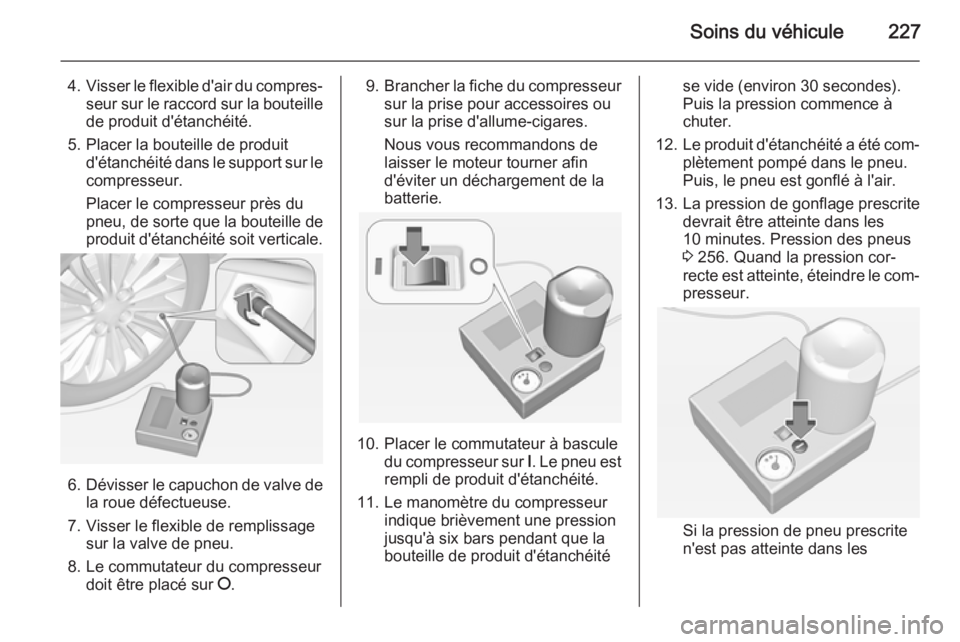

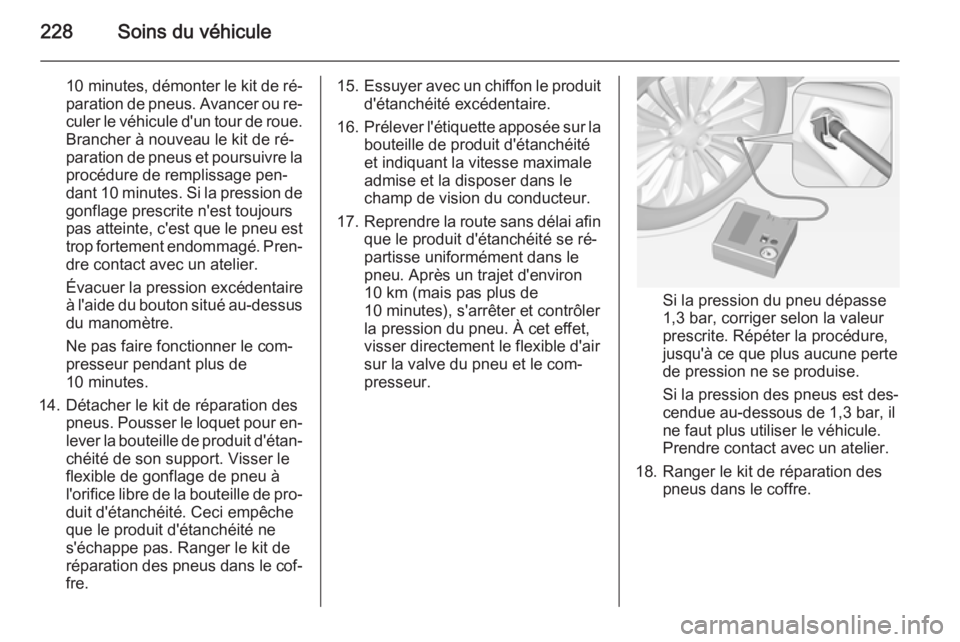

4.Dévisser le capuchon de valve de
la roue défectueuse.
5. Visser le flexible de gonflage du pneu à la valve du pneu.
6. Visser le flexible d'air à l'orifice du
compresseur.
7. Mettre le contact. Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.8. Appuyer sur le commutateur mar‐
che/arrêt pour démarrer le com‐
presseur. Le pneu se gonfle en
aspirant le produit d'étanchéité.
9. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Puis la pression commence à
chuter.
10. Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
11. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes. Pression des pneus
3 256. Quand la pression cor‐
recte est atteinte, arrêter le com‐
presseur en appuyant à nouveau
sur le commutateur marche/arrêt.
Si la pression de pneu prescrite
n'est pas atteinte dans les
10 minutes , démonter le kit de ré‐
paration de pneus. Avancer ou re‐
culer le véhicule d'un tour de roue. Brancher à nouveau le kit de ré‐paration de pneus et poursuivre la procédure de remplissage pen‐
dant 10 minutes. Si la pression de gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est
trop fortement endommagé. Pren‐ dre contact avec un atelier.
Évacuer un excédent de pression de gonflage à l'aide du bouton ].
Ne pas faire fonctionner le com‐
presseur pendant plus de 10 minutes.
12. Pousser le loquet pour enlever la bouteille de produit d'étanchéité
de son support. Visser le flexible
de gonflage de pneu à l'orifice li‐
bre de la bouteille de produit
Page 228 of 271

226Soins du véhicule
d'étanchéité. Ceci empêche que
le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
13. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
14. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
15. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. À cet effet,
visser directement le flexible d'air sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
16. Ranger le kit de réparation des pneus dans le coffre.
Véhicules avec kit de réparation des pneus sous le plancher
1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
Page 229 of 271

Soins du véhicule227
4.Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Puis la pression commence à
chuter.
12. Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
13. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes. Pression des pneus
3 256. Quand la pression cor‐
recte est atteinte, éteindre le com‐
presseur.
Si la pression de pneu prescrite
n'est pas atteinte dans les
Page 230 of 271

228Soins du véhicule
10 minutes, démonter le kit de ré‐
paration de pneus. Avancer ou re‐ culer le véhicule d'un tour de roue.Brancher à nouveau le kit de ré‐
paration de pneus et poursuivre la procédure de remplissage pen‐
dant 10 minutes. Si la pression de
gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est trop fortement endommagé. Pren‐
dre contact avec un atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le com‐
presseur pendant plus de
10 minutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour en‐lever la bouteille de produit d'étan‐
chéité de son support. Visser le
flexible de gonflage de pneu à
l'orifice libre de la bouteille de pro‐ duit d'étanchéité. Ceci empêche
que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐
fre.15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
17. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de 10 minutes), s'arrêter et contrôler
la pression du pneu. À cet effet,
visser directement le flexible d'air
sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
