Soins du véhicule209
3. Retirer la douille du boîtier dephare en tournant dans le sens
anti-horaire.
4. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tourner
dans le sens horaire.
6. Insérer le phare dans le pare- chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
PlafonnierFaire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec direction à
gauche, derrière le commutateur
d'éclairage ou, dans les véhicules
avec direction à droite, derrière la
boîte à gants.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Page 212 of 271

210Soins du véhicule
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.
Page 213 of 271

Soins du véhicule211
N°Circuit électrique1Module d'interface de remorque2Commutateur de rétroviseur
extérieur3Capteur de batterie4Module de commande de
châssis5ABS6Feux de jour, gauche7–8Module de commande de trans‐
mission9Module de commande de carros‐ serie10Réglage de niveau des phares/
TPMS/Module d'interface de
remorque11Essuie-glace arrière12Désembuage de vitre13Feux de jour, droiteN°Circuit électrique14Désembuage de rétroviseur15–16Module de commande de
châssis/kit de pompe17Rétroviseur intérieur18Module de commande du moteur19Pompe à carburant20–21Bobine d'injection22–23Système d'injection24Système de lave-glace25Système d'éclairage26Module de commande du moteur27Vanne de coupure du chauffage28Module de commande du moteur29Module de commande du moteur
Page 214 of 271

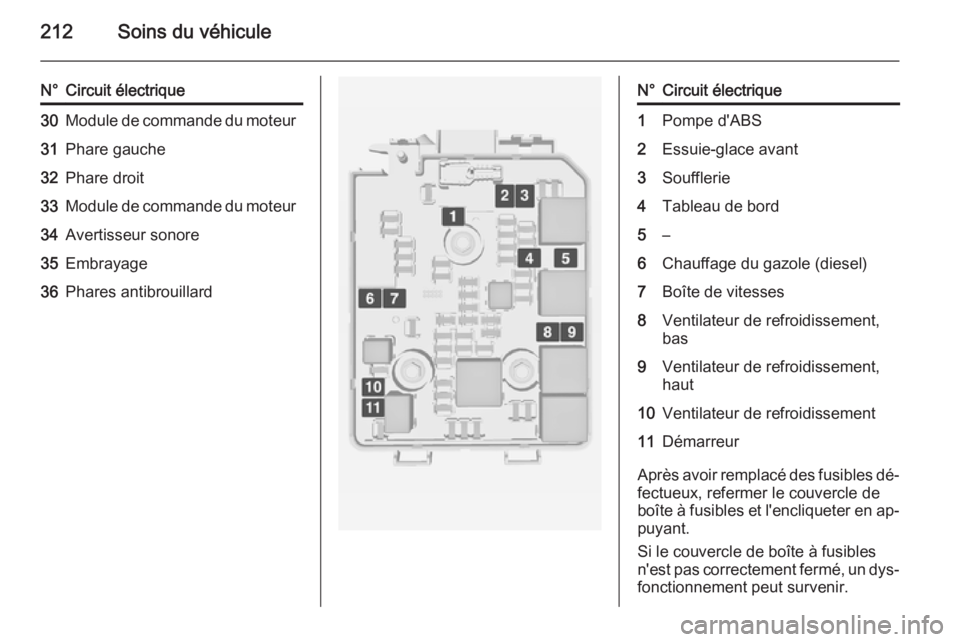

212Soins du véhicule
N°Circuit électrique30Module de commande du moteur31Phare gauche32Phare droit33Module de commande du moteur34Avertisseur sonore35Embrayage36Phares antibrouillardN°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord5–6Chauffage du gazole (diesel)7Boîte de vitesses8Ventilateur de refroidissement,bas9Ventilateur de refroidissement,
haut10Ventilateur de refroidissement11Démarreur
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐
puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.
Page 215 of 271

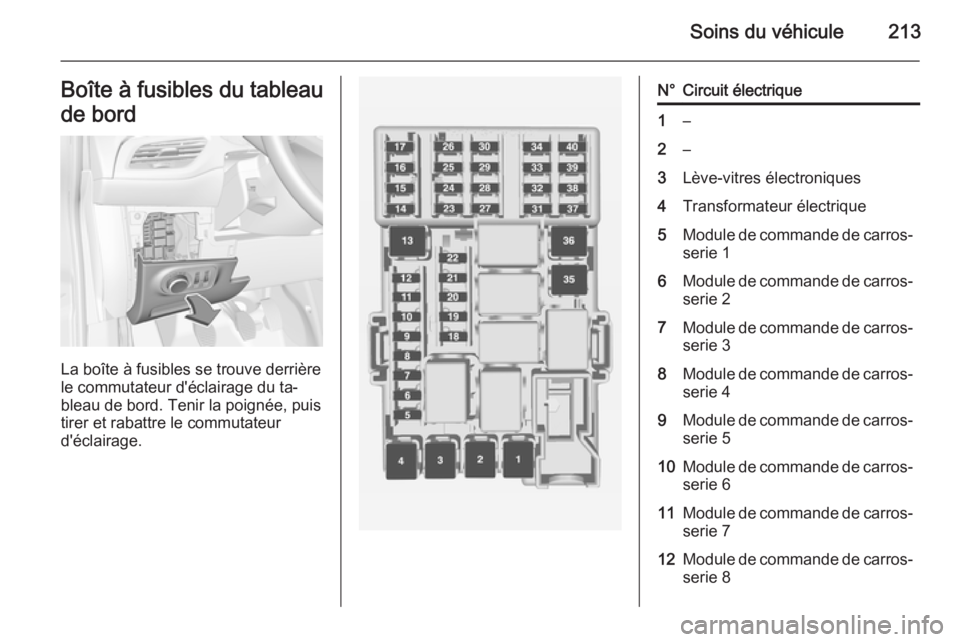

Soins du véhicule213Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du ta‐ bleau de bord. Tenir la poignée, puis
tirer et rabattre le commutateur
d'éclairage.
N°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐ serie 16Module de commande de carros‐serie 27Module de commande de carros‐
serie 38Module de commande de carros‐ serie 49Module de commande de carros‐serie 510Module de commande de carros‐serie 611Module de commande de carros‐serie 712Module de commande de carros‐serie 8
Page 216 of 271

214Soins du véhicule
N°Circuit électrique13–14Hayon15Systèmes d'airbags16Raccordement de liaison de
données17L'allumage18Système de climatisation19Toit ouvrant20Aide au stationnement/Détecteur de pluie/Caméra avant21Commutateur de freinage22Système audio23Affichage24–25Cric auxiliaire26Tableau de bord27Chauffage de siège, conducteurN°Circuit électrique28–29–30Tableau de bord/chauffage de
siège/FlexDock31Avertisseur sonore32Chauffage de siège, passager33Volant chauffé34–35Kit de réparation des pneus36–37Essuie-glace arrière38Allume-cigares39Lève-vitres électriques/Toit
ouvrant/Affichage de transmis‐
sion Automatik40–Outillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
Su les versions avec système de
transport arrière ou double plancher
de chargement, l'outillage ainsi que
l’œillet de remorquage et le kit de ré‐
paration de pneu sont rangés sur le
côté droit du coffre derrière un cache.
Page 217 of 271

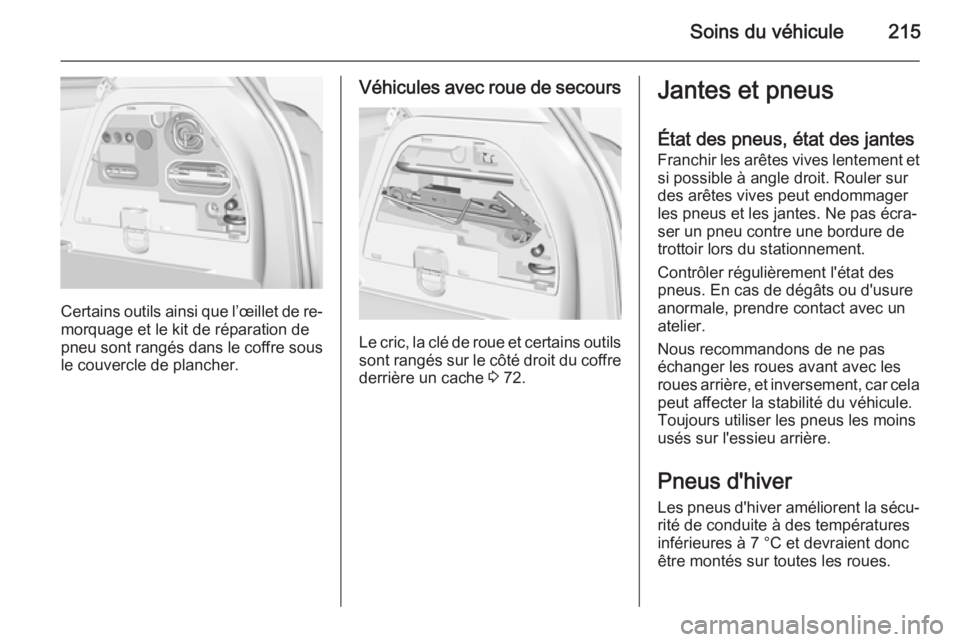

Soins du véhicule215
Certains outils ainsi que l’œillet de re‐
morquage et le kit de réparation de
pneu sont rangés dans le coffre sous le couvercle de plancher.
Véhicules avec roue de secours
Le cric, la clé de roue et certains outils
sont rangés sur le côté droit du coffre derrière un cache 3 72.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usureanormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela
peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Page 218 of 271

216Soins du véhicule
Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 256.
La taille de pneu 185/60 R 15 est uni‐ quement admissible comme pneu
d'hiver.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus Par exemple 195/55 R 16 95 H195=largeur des pneus, mm55=rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R=type de carcasse : RadialeRF=type : RunFlat16=diamètre des jantes, en pou‐
ces95=indice de capacité de charge
par exemple : 95 correspond à
690 kgH=indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐ les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 256.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐
sions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Page 219 of 271

Soins du véhicule217
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneus
correcte, appliquer la procédure ci-
après :
■ Identifier l'appellation du moteur. Caractéristiques du moteur 3 249.
■ Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 256.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact. Après avoir réglé la pression des pneus enclencher l'allumage et sélec‐
tionner le réglage pertinent sur la
page Charge des pneus du centre
d'informations du conducteur 3 99.
Système de surveillance
de la pression des pneus Le système de surveillance de la
pression des pneus (TPMS) surveille la pression des quatre pneus une fois
par minute quand la vitesse du
véhicule dépasse une certaine limite.
Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu véhicule du centre d'in‐
formations du conducteur.
Le menu peut être sélectionné à l'aide des boutons sur la manette des cli‐
gnotants.
Page 220 of 271

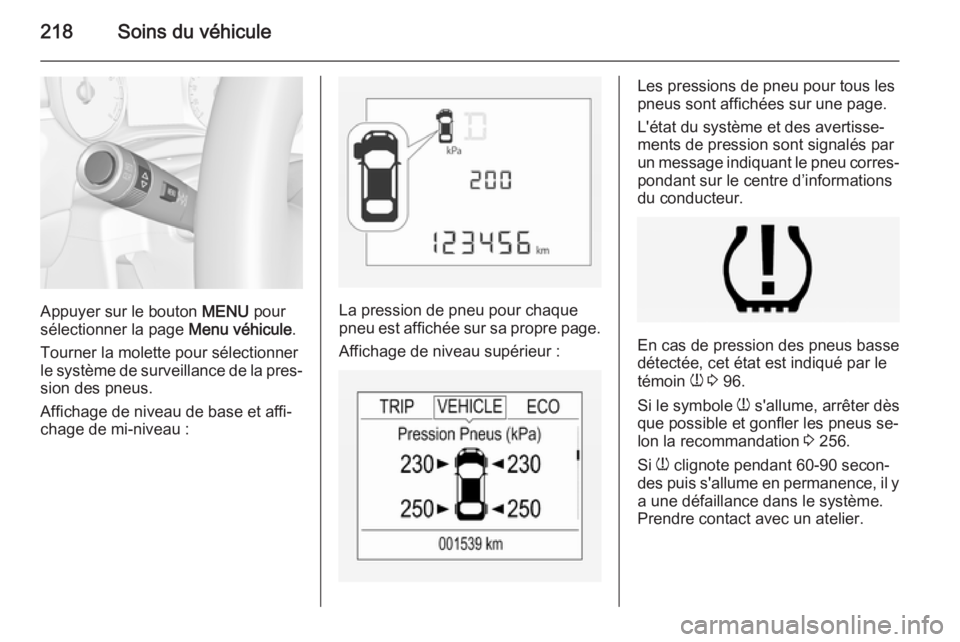

218Soins du véhicule
Appuyer sur le bouton MENU pour
sélectionner la page Menu véhicule.
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
Affichage de niveau de base et affi‐
chage de mi-niveau :La pression de pneu pour chaque
pneu est affichée sur sa propre page.
Affichage de niveau supérieur :
Les pressions de pneu pour tous les
pneus sont affichées sur une page.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐
pondant sur le centre d’informations
du conducteur.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 96.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐ lon la recommandation 3 256.
Si w clignote pendant 60-90 secon‐
des puis s'allume en permanence, il y
a une défaillance dans le système.
Prendre contact avec un atelier.
